焊接热电偶热端接点的常用方法

铠装热电偶过程连接形式铠装热电偶是一种常用的温度测量设备，它通过测量电压来确定温度变化。

在实际应用中，热电偶通常需要与其他设备连接，以便将温度信号传输到相应的控制系统或显示设备中。

本文将介绍铠装热电偶的连接形式及其在不同领域的应用。

一、铠装热电偶的连接形式铠装热电偶的连接形式主要包括直接焊接、插头连接和插座连接。

1. 直接焊接：将铠装热电偶的两根导线直接焊接在需要测量温度的物体上。

这种连接方式适用于需要长期测量温度的场合，如工业生产中的高温炉窑、石油化工设备等。

直接焊接可以确保信号传输的稳定性和可靠性。

2. 插头连接：将铠装热电偶的插头插入相应的插座中，实现信号传输。

这种连接方式适用于需要频繁更换热电偶的场合，如实验室中的温度测量、医疗设备中的体温测量等。

插头连接具有灵活方便的特点，方便了设备的维护和更换。

3. 插座连接：将铠装热电偶的插座插入相应的插头中，实现信号传输。

这种连接方式适用于需要将多个热电偶信号集中到一个控制系统中的场合，如工业自动化生产线中的温度监测系统。

插座连接能够有效地集中管理各个热电偶的信号，提高了数据的采集效率。

二、铠装热电偶的应用领域铠装热电偶广泛应用于各个领域，包括工业生产、科研实验、医疗设备等。

1. 工业生产：铠装热电偶在工业生产中起到了关键的作用。

例如，在钢铁冶炼过程中，需要准确测量高温炉窑中的温度，以控制炉温，保证产品质量。

铠装热电偶可以承受高温环境下的极端条件，确保温度测量的准确性和可靠性。

2. 科研实验：在科研实验中，温度是一个重要的参数。

铠装热电偶能够对实验室中的不同材料进行精确的温度测量，为研究人员提供准确的数据支持。

例如，在材料研究中，需要对材料的热膨胀系数进行测量，铠装热电偶可以实现对温度的高精度测量，从而得到准确的热膨胀系数。

3. 医疗设备：铠装热电偶在医疗设备中有着广泛的应用。

例如，在体温测量中，铠装热电偶可以被用作电子体温计的核心部件，通过测量人体温度来判断健康状况。

一、填空题1. 润滑系统设置低油压开关（开关要求进口），油压信号同时送入DCS系统用以实现遮断停机、联动油泵、停盘车等程序操作和报警，数量满足要求2. 消除已定系统误差的方法有：①引入修正值；②消除产生误差的因素；③替代法；④换位法；⑤正负误差补偿法。

3. DEH一般的基本功能有：转速和功率控制、阀门试验和阀门管理、运行参数监视、超速保护、手动控制。

4.“两票”是指：①操作票；②工作票。

“三制”是指：①设备定期巡回检测制；②交接班制；③冗余设备定期切换制。

5. 工业调节器的基本运算规律有比例（P）运算，比例积分（PI）运算和比例积分微分（PID）运算。

6. PID自动调节器整定参数有：有比例带、积分时间、微分时间三个整定参数。

7. 两线制是指现场变送器与控制室仪表的连接仅有两根导线，这两根线即是电源线又是信号线。

8. 电力企业贯彻的安全方针是：安全第一 , 预防为主。

9. 在火电厂发电厂中，蒸汽参数一般指蒸汽的压力和温度。

10. 按照获得测量结果的方式不同．测量分为直接测量和间接测量。

11. 工业常用热电阻有铂电阻 , 铜电阻和镍电阻三种。

12.评定仪表品质好坏的技术指标是＿、＿、＿。

答：仪表的精确度、灵敏度和稳定性等。

13.测量误差的表示方法有＿、＿。

答：绝对误差表示法和相对误差表示法。

?14.测量方法根据仪表是否与被测对象接触可分为＿、＿两种。

答：接触测量法和非接触测量法。

?15.热工测量仪表，按其各部分结构的功能和作用可以看成有＿、＿、＿三个部分组成。

答：①感受部件②传输变换部件③显示部件?16.如果测量仪表的感受部件或变送器与显示部件相距较远，并各自成为一完整的部分，则习惯上称呼感受仪表为＿，显示仪表为＿。

答：一次仪表，二次仪表。

?17.电动单元组合仪表以直流信号传输反应迅速，适合于＿的传输和＿控制。

答：远距离，集中。

?18.控制室仪表的使用环境温度应在＿，现场安装仪表使用环境温度应在＿。

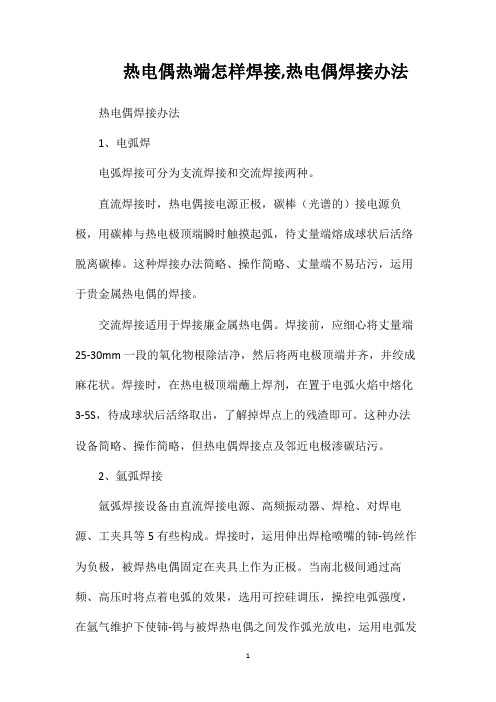

热电偶热端怎样焊接,热电偶焊接办法热电偶焊接办法1、电弧焊电弧焊接可分为支流焊接和交流焊接两种。

直流焊接时，热电偶接电源正极，碳棒（光谱的）接电源负极，用碳棒与热电极顶端瞬时触摸起弧，待丈量端熔成球状后活络脱离碳棒。

这种焊接办法简略、操作简略、丈量端不易玷污，运用于贵金属热电偶的焊接。

交流焊接适用于焊接廉金属热电偶。

焊接前，应细心将丈量端25-30mm一段的氧化物根除洁净，然后将两电极顶端并齐，并绞成麻花状。

焊接时，在热电极顶端蘸上焊剂，在置于电弧火焰中熔化3-5S，待成球状后活络取出，了解掉焊点上的残渣即可。

这种办法设备简略、操作简略，但热电偶焊接点及邻近电极渗碳玷污。

2、氩弧焊接氩弧焊接设备由直流焊接电源、高频振动器、焊枪、对焊电源、工夹具等5有些构成。

焊接时，运用伸出焊枪喷嘴的铈-钨丝作为负极，被焊热电偶固定在夹具上作为正极。

当南北极间通过高频、高压时将点着电弧的效果，选用可控硅调压，操控电弧强度，在氩气维护下使铈-钨与被焊热电偶之间发作弧光放电，运用电弧发作的高温把热电偶丝的端面熔化成球状。

为了便于热电偶与电极对准，作业夹具与焊枪可以在空间水峻峭笔直方向移动。

焊枪内装有直径1mm及1.5mm的铈-钨电极，供纷歧样直径的热电偶焊接运用。

3、气焊选用气焊时，应先将热电极顶端加热并蘸上焊剂（如镍铬-镍硅偶的焊剂是四硼酸纳和石英砂各一半混合而成），再将热电极置于乙炔或氢氧火焰中，待熔成球状后活络取出，当即放入热水中洗去焊接点上的残渣。

这种办法操作简略，运用较广。

适用于廉金属热电偶的焊接。

4、碳粉焊接碳粉焊接设备类似于电弧焊接，纷歧样的是电源的一极不是接碳棒，而是接盛有碳粉的石墨坩埚，另一极接被焊热电偶。

焊接时，把热电极刺进石墨粉中，几秒钟后即可焊好。

这种焊接办法较电弧焊便当，但易致使热电极脆断。

该办法适用于廉金属热电偶的焊接。

5、盐水焊接在烧杯中装入氯化纳溶液，在水溶液中放入铂丝作一电极，而热电极作为另一极。

热电偶和热电阻的接线方法热电偶和热电阻是常见的温度测量仪器，广泛应用于各种工业、科研和生活领域。

在使用热电偶和热电阻时，正确的接线方法非常重要，不仅可以保证测量精度，还可以保证仪器的安全性和可靠性。

本文将介绍热电偶和热电阻的接线方法，以及常见的接线错误和解决方法。

一、热电偶的接线方法热电偶是一种利用两种不同金属的热电势差来测量温度的仪器。

热电偶由两个不同金属的导线组成，它们的接触处称为热电接头。

在测量时，热电接头被放置在被测物体上，随着温度的升高或降低，热电偶产生的热电势差也会相应地变化，从而实现温度的测量。

热电偶的接线方法有两种：串联和并联。

串联接线法是将两个热电偶的正极和负极分别连接起来，形成一个回路。

并联接线法是将两个热电偶的正极和负极分别连接起来，形成两个回路。

在实际应用中，串联接线法常用于测量高温物体的温度，而并联接线法常用于测量低温物体的温度。

无论是串联接线法还是并联接线法，都需要注意以下几点：1. 热电偶的导线必须与被测物体接触良好，以确保热电接头的温度与被测物体的温度一致。

2. 热电偶的导线必须与接线端子紧密连接，以确保接触良好，避免产生接触电阻。

3. 热电偶的导线必须与接线端子正确连接，以确保正极和负极不会接反。

4. 在使用过程中，应注意热电偶的保护措施，避免导线受到损坏或被弯曲过度。

二、热电阻的接线方法热电阻是一种利用金属电阻随温度变化的特性来测量温度的仪器。

热电阻的工作原理是利用金属电阻随温度变化的特性来测量温度。

当热电阻被放置在被测物体上时，随着温度的升高或降低，热电阻的电阻值也会相应地变化，从而实现温度的测量。

热电阻的接线方法有三种：两线制、三线制和四线制。

两线制是指将热电阻的两个导线直接连接到接线端子上。

三线制是指在两线制的基础上，再增加一条导线，将导线连接到热电阻的两端和中间。

四线制是指在三线制的基础上，再增加一条导线，将导线连接到热电阻的两端和中间，同时将热电阻的两端接到一个电桥上。

热电偶基本原理和使用方法常用热电偶分度号有S、B、K、E、T、J等，这些都是标准化热电偶。

其中K型也即镍铬－镍硅热电偶，它是一种能测量较高温度的廉价热偶。

由于这种合金具有较好的高温抗氧化性，可适用于氧化性或中性介质中。

它可长期测量1000度的高温，短期可测到1200度。

它不能用于还原性介质中，否则，很快腐蚀，在此情况下只能用于500度以下的测量。

它比S型热偶要便宜很多，它的重复性很好，产生的热电势大，因而灵敏度很高，而且它的线性很好。

虽然其测量精度略低，但完全能满足工业测温要求，所以它是工业上最常用的热电偶。

概述：作为工业测温中最广泛使用的温度传感器之一——热电偶，与铂热电阻一起，约占整个温度传感器总量的60%，热电偶通常和显示仪表等配套使用，直接测量各种生产过程中-40～1800℃范围内的液体、蒸气和气体介质以及固体的表面温度。

热电偶工作原理：两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。

热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：（１）热电偶的热电势是热电偶两端温度函数的差，而不是热电偶两端温度差的函数；（２）热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；（３）当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。

热电偶的基本构造：工业测温用的热电偶，其基本构造包括热电偶丝材、绝缘管、保护管和接线盒等。

热电偶的焊接方法
什么是热电偶？
热电偶是一种测量温度的传感器。

它由两个热电极（一般为不同的金属）组成，这两个热电极相互连接，组成一个电偶，当两端温度不同时，会产生电动势，测量得到直接温度值。

热电偶应用广泛，如在工业生产中监测温度，医学等领域也有应用。

热电偶的焊接
由两个热电极组成的热电偶，需要将其连接到电子设备中进行使用。

这就需要
将热电极进行焊接。

热电偶的焊接比较特殊，需要注意一些细节和技巧。

热电偶常用的焊接方式
热电偶的焊接方式有很多，常用的包括：
1.点焊：将热电极与导线进行点焊，通过瞬间高温的热能将两者焊接在
一起。

2.熔接焊：将热电极与导线在高温条件下进行熔接使其贴合在一起。

3.氩弧焊：一种高温无氧气保护的焊接方式。

这3种焊接方式都能够使两个热电极稳定地连接在一起，但不同焊接方式的操
作方法却有所不同。

焊接时需要注意的细节
1.选择合适的焊接方式：焊接方式需要与热电偶以及使用环境相匹配，
避免出现环境不适或者粘度不够等问题。

2.选择合适的焊接设备：灯泡焊枪、微型电子焊枪等，需要选择具有非
常细致的喷头且对热能控制范围较大的设备，否则就容易造成热电偶寿命减少。

3.在焊接时，需要避免因温度过高导致热电极氧化而失效，这样就能够
使热电偶能够更长时间使用。

总结
热电偶是一种测量温度的传感器，常用于医学、生产等领域。

焊接热电偶时，
需要选择合适的焊接方式和设备，并且需要注意细节，耐心操作，这样才能够保证焊接成功，延长热电偶的寿命。

热电偶的工作原理与接线
热电偶的工作原理是基于热电效应。

热电效应是指当两种不同金属或合金的接触点形成一个温差时，就会在接触点处产生一个电动势。

这个电动势大小与温差有关。

热电偶利用这个原理来测量温度。

热电偶由两种不同金属或合金的导线焊接而成，这两根导线的接触点称为热电偶的热接点。

当热电偶与待测物体接触时，待测物体的温度将会影响到导线的温度，从而形成一个温差。

这个温差作用于热电偶的接触点处，导致热电偶的两端产生一个电动势，即热电势。

这个热电势可以通过两端接线至一个测量仪器，如温度计或电压计，来测量和表示温度。

热电偶的接线方式通常有两种：并联和串联。

并联接线方式是将两根热电偶导线的两端分别连接至仪器的两个测量端口。

串联接线方式是将两根热电偶导线的一端焊接在一起，然后将另一端连接至测量仪器的一个测量端口，将另一个端口接地。

需要注意的是，在接线过程中，为了保证测量的准确性，应注意减小接线电阻和避免温度梯度。

接线电阻会引入额外的电压降，影响测量结果。

温度梯度会导致接线处的温度不均匀，从而引入误差。

因此，在接线时需要选择合适的导线材料
和接线方式，并注意接线的可靠性和稳定性。

实验一热电偶测温一、实验目的1、了解热电偶测温原理，学习热电偶测温技术，提高学生的实验技能和动手能力。

2、掌握电位差计的使用方法，用各种测温线路测量温度。

二、热电偶测温原理和水银温度计测温一样，热电偶测温也被广泛应用于工农业生产和科学研究工作中。

具有适用范围广、耐高温、精确度高等优点，是一种很好的测温方法。

热电偶测温是基于热电效应这一物理现象实现的。

如图1-1所示，用两种不同的金属导线A、B焊接而成的闭合回路称为“热电偶”。

当它的两个接点1、2的温度t1、t2不同时，回路中将产生热电动势，简称热电势，这种现象称为“热点效应”。

热电势的大小与两接点的温度差（t2—t1）和组成回路的导线材料有关。

对于给定的热电偶，则只与两接点的温差有关。

如果保持t1不变（t1=0℃），那么热电势只与t2有关。

t2越大，热电势越大，且有确定的关系。

只要用电位差计G测出回路中的热电势，就可以通过热电势与温度的关系球出被测温度t2。

热电偶电势与温度的关系应在恒温器中用标准温度计标定，并制成图表以供查用。

理论上，任何两种不同的金属导线均可组成热电偶，但实际上为了使热电偶回路有较大的热电势，能耐高温，而且热电势与温度基本上呈线性关系，通常采用下列金属或合金导线配对组成热电偶（见表1—1）热电偶的电极A、B两接点通常用电弧焊、电熔焊、锡焊等焊接在一起。

焊点要求圆滑、直径小、接触好、牢固，增强热电偶的灵敏度和耐用性。

测温时，接点1放在盛有冰水混合物的冰瓶中，维持接点1的温度恒为零摄氏度，称为参比端（或冷端）。

接点2置于待测温度场中，或焊接在被测物体的表面上，称为测量端（或热端）。

回路中接入测量热电势的仪表G（通常使用电位差计或数字电压表），测出电路中的热电势，再由热电势与温度的关系曲线或表格查出被测温度。

热电偶测温线路有两种接法，如图1—2所示。

t1为冷端，t2为热端，A、B为热电偶的正负极，热电偶电极的极性由每种热电偶电极的材料决定，表1—1中给出了每种热电偶电极的极性。

㈠、填空题1．评定仪表品质好坏的技术指标是＿、＿、＿。

答：仪表的精确度、灵敏度和稳定性等。

2．测量误差的表示方法有＿、＿。

答：绝对误差表示法和相对误差表示法。

3．测量方法根据仪表是否与被测对象接触可分为＿、＿两种。

答：接触测量法和非接触测量法。

4．热工测量仪表，按其各部分结构的功能和作用可以看成有＿、＿、＿三个部分组成。

答：①感受部件②传输变换部件③显示部件5．如果测量仪表的感受部件或变送器与显示部件相距较远，并各自成为一完整的部分，则习惯上称呼感受仪表为＿，显示仪表为＿。

答：一次仪表，二次仪表。

6．电动单元组合仪表以直流信号传输反应迅速，适合于＿的传输和＿控制。

答：远距离，集中。

7．控制室仪表的使用环境温度应在＿，现场安装仪表使用环境温度应在＿。

答：控制室仪表的使用环境温度应在0-45℃，现场安装仪表使用环境温度应在-10-60℃。

8．仪表的精确等级就是仪表的＿去掉百分号。

答:精确度。

9．品质指标是衡量测量仪表＿好坏的标准。

答：质量。

10．按照测量结果得到的程序，测量分为＿、＿、＿三种。

答：直接测量、间接测量和组合测量。

11．疏忽误差是由于测量工作中测量人员的＿和＿而造成的测量误差。

答：操作错误，疏忽大意。

12．偶然误差是由于在测量过程中的一些＿的影响而引起的，而这些因素的出现没有一定的规律，其＿的大小和性质也不固定。

答：偶然因素，误差数值。

13．测量误差按其产生的原因和本身最基本的性质和特点不同，可分为＿、＿、＿三类。

答：系统误差、疏忽误差和偶然误差。

14．热力学的温度单位名称及热力学温度和摄氏温度之间的关系是＿。

答： t=T-273.16 15．系统误差是由于仪表＿或测量时＿等原因所引起的测量误差。

答：仪表使用不当、外界客观条件变化16．误差的绝对值是＿。

答：误差的绝对值就是绝对误差。

17．标准孔板的取压方式有＿、＿。

答：角接取压、法兰取压。

18. 各种测温仪表都是利用测温物质的＿随＿的原理实现测温的。
