热电偶的接线及校验7、接线及调整变送器的接线原理如图所示。
端子4接24V电源正端、端子3为4～20mA 电流输出端，该端经负载电阻R1后回到24V电源负端。
端子1、2接热电阻，或2接热电偶正，1接热电偶负。
变送器有零点及量程调节电位器，便于用户进行微量调整。
负载电阻：三线制0～10mA：0～1500Ω二线制4～20mA：0～600Ω上海自动化仪表三厂生产的SBWR热电偶变送器为二线制。
8、校验方法：·用于爆炸危险场所时，请注意防爆标志与防护等级；·机电一体化温度变送器安装的环境必须是在-20-+70℃内，当周围环境温度太高时，SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。
我厂配有分离安装变送器的专用防爆盒。
·加电前，请仔细检查电源的正负极性，不能接错，否则可能造成不可知的后果。
·SBW信号转换器模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮。
·温度变送器使用六个月后需进行校验。
a、热电阻温度变送器校验方法·设备要求：数字电压表一台；·按系统连接方法接线；·根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V 和5V（可分别调整零点电位器和满度电位器）；·按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；· ·按说明书技术指标进行测试，应符合技术要求。
b、热电偶温度变送器校验方法·设备要求：数字电压表一台；·按系统连接方法接线；·根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出分别为1V和5V（可分别调整零点电位器和满度电位器）；·按量程十等分点输入各电势值，检查各温度输出是否符合精度范围；·按说明书技术指标进行测试，应符合技术要求。
五、接线方式：热电阻三线制变送器安装接线图热电阻二丝制变送器安装接线图热电偶变送器安装接线图导轨式变送器安装接线图一体化液晶显示变送器接线图六、热电偶温度变送器校验步骤：1、校验时，在输入端接入电位差计，输出信号为电动势，在输出端接上24VDC稳压电源并串接上标准电流表。
热电偶接线盒可安装于DIN 导轨并且可进行检查图示接线盒连接了RECK1-10电缆和HH506RA 数据记录器／温度计（配备RS232C 接口）。
DRTB 系列全新DRTB 系列热电偶接线盒采用热电偶级合金加工而成，保证可提供精确读数。
内置SMP 兼容母插座可插接小型热电偶连接器。
母连接器让用户可以连接到手持式仪表，用于数据采集、质保合规、功能研究以及故障排除安装或维修等应用。
塑料外壳采用灰色聚酰胺6.6热塑性树脂加工而成，达到UL 94 V0等级(85°C)。
这些热电偶接线端为全封闭式，无需使用任何端板。
螺钉和夹子都经过镀锌，它们配合使用可提供一种无振动、免维护、抗腐蚀的连接。
规格接线端宽度：10.7 mm (0.422")接线端长度／高度：51 mm (2.008")／42.3 mm (1.666")安装到35 x 7.5 mm ／35 x 15 mm DIN 导轨中的高度： 43.5 mm (1.713")／51 mm (2.009")导线最大尺寸：12 AWG ／2.5 mm 2裸线长度：8 mm (0.31")扭矩（Nm (in-lb)）：0.4 (3.54) ±10%额定温度：-40 ~ 85°C (-40 ~ 185°F)DRTB-K ， 热电偶接线盒。
DRTB-RAIL-3575，单独销售。
受美国和国际专利及待批专利申请保护专利申请中DRTB 接线盒可安装在标准35 mm DIN 导轨或32 mm G 型导轨中，可用分度号类型以及正极(+)和负极(-)连接标识它们。
导线入口为漏斗形，即便是标准导线，也能实现导线快速插接。
W i r e C o n n e c t i o nL-Xl 螺丝接线端可提供安全 且免维护的连接lT K 、J 、T 、E 、N 、R/S 和 U 型分度号l 内置小型热电偶母连接器，可进行检查和故障排除l 全封闭式——无需使用端板l可进行DIN 导轨安装—— 宽度小，仅10.7 mm l可通过分度号与“+，-” 连接标识l 内含书写窗SMPW-K-M, 单独出售.2配件订购示例：DDRTB-K ，K 型热电偶接线盒，可安装于DIN 导轨，配备RECK1-10，K 型0.3 m (1')可伸缩延长电缆。
DR 系列数据记录仪（温度巡回检测仪）数据记录仪（温度巡回检测仪，以下简称数据记录仪），是一种输入温度、直流电压等模拟信号，在规定的时间间隔进行数据记录的巡回检测记录仪。
数据记录仪分成一体式和分离式二种，其中一体式有30点、20点、15点三种测定点数；分离式有主体和端子箱组成，主体箱装有把手可携带，也可用于嵌装。
最大测量点数可达210点，共有5个种类。
广泛应用于工业炉温度分布、电子产品特性试验、气象观察、发动机测试、公害测定管理、原子能材料试验、全自动校正装置、测量研究和试验等。
·带有8种或9种测定量程30点及15点的数据记录仪带有8种测定量程，其中热电偶5种（S、K、J、E、T），直流电压3种（±20mV 、±50mV、±5V）。
20点的记录仪除上述8种测定量程外，还带有Pt100测温电阻，共计9种测定量程。
在分离式记录仪中，有用于5种测定量程（输入点数为30点）用于9种测定量程（输入点数为20点）的端子箱，均能与主体相连接。
·能分成8组进行记录能把测定的点数最多分成8组同时进行测量。
（能任意分组，例如第一组是K热电偶，第2组是±20mV量程……等等）。
·高精度热电偶的线性化是采用数字线性化方式，能达到高精度。
·数字键的设定方式及其设定的确认分组设定，量程设定，时间间隔（打印周期）设定等均由数字键操作，设定方法简单方便，此外，通过按动“列表打印”键，能把设定的内容全部打印出来。
·偏差运算功能能把对应于第一组第一点的温度差和电压差直接打印出来，在测量温度分布时，十分有效。
·报警打印功能用数字键输入温度，直流电压等的设定值，打印时，如果数值偏离设定值，就会在打印出测定数据的同时，打印出H 或L的标记。
使用这个功能就容易判断合格或不合格。
·携带及嵌装二用仪表装有把手，在移动使用场合，十分方便。
焊接热电偶热端接点的常用方法
热电偶是一种测量温度的传感器，由两种不同材料的导体连接而成，连接处称为热端接点。
在使用热电偶时，热端接点必须与被测物体密切接触，以确保准确测量温度。
焊接是热电偶热端接点的常用方法之一。
其原理是利用高温加热两个热电偶导体的接触面，使其熔化并相互融合形成一体。
焊接热电偶热端接点的优点是接触面积大、可靠性高、稳定性好等。
常用的焊接方法包括氧化亚铜焊、银焊、电晕焊、氢气焊等。
其中，氧化亚铜焊是最常用的方法之一。
其具体操作步骤为：首先将热电偶两端的绝缘层去除，然后用火烤热热端接点，待接点表面颜色变成深红色时，取一小块氧化亚铜焊料，放在接点处，再用火加热，直到焊料融化并均匀涂在接点表面。
最后冷却后，将焊点缠绕上绝缘纸或胶带。
总之，选择适合的焊接方法并正确操作，是保证热电偶准确测量温度的重要环节之一。
- 1 -。

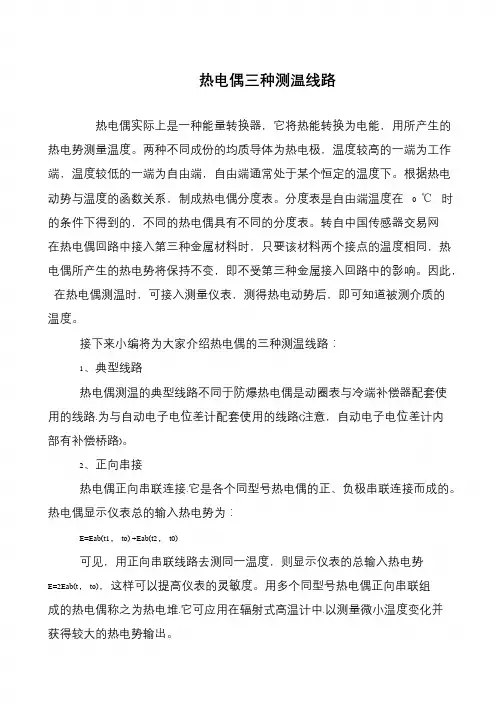

热电偶三种测温线路
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的
热电势测量温度。
两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。
根据热电
动势与温度的函数关系，制成热电偶分度表。
分度表是自由端温度在0 ℃时的条件下得到的，不同的热电偶具有不同的分度表。
转自中国传感器交易网
在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热
电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。
因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的
温度。
接下来小编将为大家介绍热电偶的三种测温线路：
1、典型线路
热电偶测温的典型线路不同于防爆热电偶是动圈表与冷端补偿器配套使
用的线路.为与自动电子电位差计配套使用的线路(注意，自动电子电位差计内
部有补偿桥路)。
2、正向串接
热电偶正向串联连接.它是各个同型号热电偶的正、负极串联连接而成的。
热电偶显示仪表总的输入热电势为：
E=Eab(t1，to) +Eab(t2，t0)
可见，用正向串联线路去测同一温度，则显示仪表的总输入热电势
E=2Eab(t，to)，这样可以提高仪表的灵敏度。
用多个同型号热电偶正向串联组成的热电偶称之为热电堆.它可应用在辐射式高温计中.以测量微小温度变化并
获得较大的热电势输出。
热电偶接线方法图
热电偶是一种常用的温度测量仪器，它可以将温度转换成电信号，应用广泛。
在使用热电偶时，正确的接线方法非常重要，不仅可以确保测量的准确性，还可以保证设备的安全运行。
下面将介绍热电偶的接线方法图，希望对大家有所帮助。
首先，我们需要准备好热电偶和连接线。
热电偶通常由两种不同金属的导线组成，连接线的选择要根据具体的使用环境和测量要求来确定。
接下来，我们将详细介绍热电偶的接线方法。
首先，将热电偶的两个导线分别连接到测量仪器上。
一般来说，热电偶的两个导线颜色不同，需要根据颜色将其分别连接到仪器上相应的接线端口。
确保连接牢固，以免出现接触不良导致的测量误差。
接着，将热电偶的另一端连接到被测物体上。
在连接过程中，需要注意确保热电偶与被测物体的接触良好，以保证温度的准确传递。
同时，要避免热电偶与其他金属物体接触，以免产生热电偶温度测量的干扰。
最后，进行接线的检查和确认。
在接线完成后，需要对接线进行检查，确保各个连接处牢固可靠，没有松动或接触不良的情况。
同时，还需要确认热电偶的连接方式是否符合实际测量的要求，以及仪器的测量范围是否满足实际需要。
通过以上的步骤，我们可以完成热电偶的接线工作。
正确的接线方法不仅可以确保测量的准确性，还可以保证设备的安全运行。
希望以上内容对大家有所帮助，谢谢阅读！。

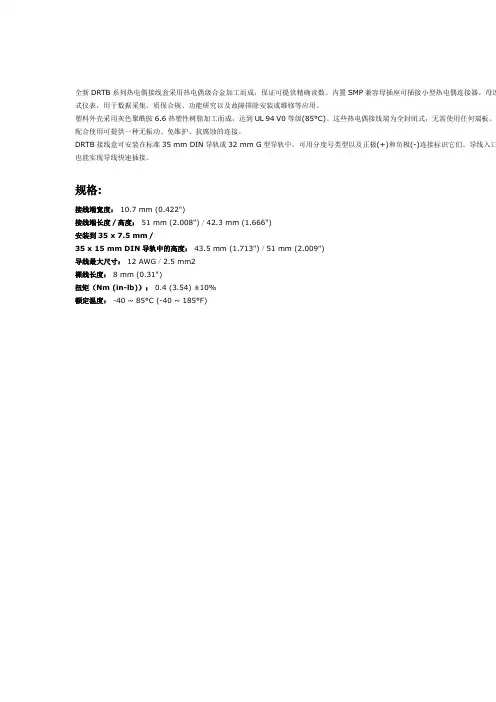

全新DRTB系列热电偶接线盒采用热电偶级合金加工而成，保证可提供精确读数。
内置SMP兼容母插座可插接小型热电偶连接器。
母连式仪表，用于数据采集、质保合规、功能研究以及故障排除安装或维修等应用。
塑料外壳采用灰色聚酰胺6.6热塑性树脂加工而成，达到UL 94 V0等级(85°C)。
这些热电偶接线端为全封闭式，无需使用任何端板。
螺配合使用可提供一种无振动、免维护、抗腐蚀的连接。
DRTB接线盒可安装在标准35 mm DIN导轨或32 mm G型导轨中，可用分度号类型以及正极(+)和负极(-)连接标识它们。
导线入口也能实现导线快速插接。
规格:
接线端宽度： 10.7 mm (0.422")
接线端长度／高度： 51 mm (2.008")／42.3 mm (1.666")
安装到35 x 7.5 mm／
35 x 15 mm DIN导轨中的高度： 43.5 mm (1.713")／51 mm (2.009")
导线最大尺寸： 12 AWG／2.5 mm2
裸线长度： 8 mm (0.31")
扭矩（Nm (in-lb)）： 0.4 (3.54) ±10%
额定温度： -40 ~ 85°C (-40 ~ 185°F)。
热电阻的引线接线方式主要有三种方式○1二线制热电阻：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合○2三线制热电阻：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。
○3四线制热电阻：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测1.接线方式的不同，在检测原理上的区别：二线和三线是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2.为什么会产生不同的接线方式：因为热电阻的阻值小，因此连接导线的电阻以及接触电阻会对其测温精度产生较大影响，所以引入三线制或者四线制就是要消除这些影响。
与热电阻连接的检测设备（温控表、PLC输入等）都有四个接线端子。
I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
4线就是从热电阻两端引出4线，和4个端子连接。
3线就是引出3线，这需要检测设备方的I-\V-短接。
2线就使引出2线，这需要检测设备方的I-\V-、I+/V+短接。
3.不同的接线方式对精度的影响：2线，电流回路和电压测量回路合二为1，精度差。
（二线制的误差主要在电流回路在电缆中产生一定压降造成的测量误差）3线，电流回路的参考位和电压测量回路的参考位为一条线。
精度稍好。
4线，电路回路和电压测量回路独立分开，精度高，但费线。
另外，A级精度的热电阻是不能用2线制连接的。

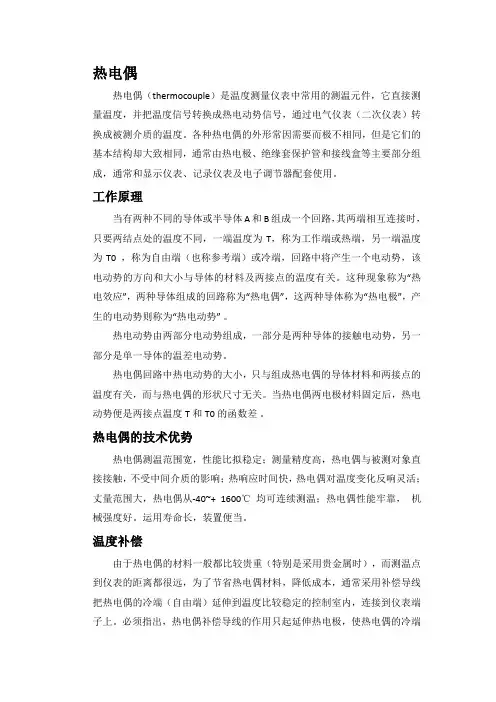

热电偶热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。
工作原理当有两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为T0 ，称为自由端（也称参考端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。
这种现象称为“热电效应”，两种导体组成的回路称为“热电偶”，这两种导体称为“热电极”，产生的电动势则称为“热电动势”。
热电动势由两部分电动势组成，一部分是两种导体的接触电动势，另一部分是单一导体的温差电动势。
热电偶回路中热电动势的大小，只与组成热电偶的导体材料和两接点的温度有关，而与热电偶的形状尺寸无关。
当热电偶两电极材料固定后，热电动势便是两接点温度T和T0的函数差。
热电偶的技术优势热电偶测温范围宽，性能比拟稳定；测量精度高，热电偶与被测对象直接接触，不受中间介质的影响；热响应时间快，热电偶对温度变化反响灵活；丈量范围大，热电偶从-40~+ 1600℃均可连续测温；热电偶性能牢靠，机械强度好。
运用寿命长，装置便当。
温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。
必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。
因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。
二、热电偶种类 1、标准型热电偶 国际电工委员会在 1975 年向世界各国推荐七种标准型热电偶。
我国生产的符合 IEC 标 准的热电偶有六种，分别是： (1)铂铑 30-铂铑 6 热电偶 这种热电偶分度号为“B”。
它的正极是铂铑丝(铂 70%，铑30%)，负极也是铂铑丝(铂 94%，铑 6%)，故俗称双铂铑。
测温范围为 0~1700℃。
其特点是 测温上限高，性能稳定。
在冶金反应、钢水测量等高温领域中得到了广泛的应用。
表 5-1 铂铑 30-铂铑 6 热电偶(B 型)分度表（ITS-90） 分度号：B 参考端温度：0℃t，℃ E， mV t，℃ E， mV0 0.000 1000 4.834100 0.033 1100 5.780200 0.178 1200 6.786300 0.431 1300 7.848400 0.787 1400 8.956500 1.242 1500 10.099600 1.792 1600 11.263700 2.431 1700 12.433800 3.154 1800 13.820900 3.957B 型热电偶参考端温度非 0℃时的校正表（修正值加上所查的热电势）t，℃ E，mV0 0.00010 -0.00220 -0.00330 -0.00240 -0.00050 0.002(2)铂铑 10-铂热电偶这种热电偶分度号为 “S” 它的正极是铂铑丝(铂 90%， l0%)， 。
铑负极是纯铂丝。
测温范围为 0~1700℃。
其特点是热电性能稳定，抗氧化性强，宜在氧化性、 惰性气氛中工作。
由于精度高，故国际温标中规定它为 630.74~1064.43℃温度范围内复现温 标的标准仪器。
常用作标准热电偶或用于高温测量。
表 5-2 铂铑 10-铂热电偶(S 型)分度表（ITS-90） 分度号：S 参考端温度：0℃t， ℃ E， mV t， ℃ E， mV01002003004005006007008009000.0000.6461.4412.3233.2594.2335.2396.2757.3458.449100011001200130014001500160017009.58710.75711.85113.15914.37315.58216.77717.947S 型热电偶参考端温度非 0℃时的校正表（修正值加上所查的热电势）t，℃ E，mV0 0.00010 0.05520 0.11330 0.17340 0.23550 0.229(3)镍铬-镍硅热电偶这种热电偶分度号为“K”。
如何正确使用热电偶补偿导线摘要在使用热电偶进行温度测量中,热电偶补偿导线的使用比较普遍。
但经调查发现,很多地方由于没有正确使用补偿导线而出现很多问题。
本文介绍了补偿导线的原理,对常见错误使用的形式进行归纳,同时从理论上分析所产生的偏差,指出正确使用方法和注意事项。
关键词热电偶补偿导线使用方法误差热电偶补偿导线已经广泛用于热电偶温度测量中。
如果了解了热电偶补偿导线的原理、功能、作用方法和注意事项,就能充分发挥热电偶补偿导线的作用,否则就会适得其反。
某钢管生产企业新引进的一套球化炉装置,装置的二十多个测温点由于设备安装人员将热电偶正负极接反,且补偿导线还存在多接头现象,再加上设备使用人员对此知识的贫乏,在工作中因炉温不正确导致炉内产品报废,直接经济损失达一百多万元,教训不可谓不深刻。
实际上在众多热电偶测温现场,笔者发现用普通铜导线作连线的占40%,而使用补偿导线作连接线的仅占60%。
究其原因有二：一是由于热电偶设备使用操作人员不了解补偿导线功能,认为既然只要起到连接作用,普通导线即可。
二是设备制造商在安装热电偶时,用的连接线即为普通导线,而在使用者角度总认为设备安装人员都是专业人员,做法总是正确的,没能引起应有的怀疑。
在工业生产中,虽然热电偶作为温度传感器,已经广泛使用于温度测量和控制,人们对此也比较熟悉,但如果在使用中不注意正确的使用方法,就会给测温和控温造成很大的偏离,严重时会直接造成经济损失,所以应该引起重视。
一、热电偶的测温原理简介由2种不同均质材料a、b组成的回路(见图1)称为热电偶。
a、b材料2端连接的接点分别用j1、j2表示,如果j1、j2的接点温度t1和t2不一样,在回路中就会产生电势,通常称为热电势。
当a、b的材料一定时,热电势的大小取决于t1、t2之间的温度差,用公式表示为eab(t1,t2)=eab(t1)+eba(t2)=eab(t1)-eab(t2) (1)式中：eab(t1,t2)———材料为a、b的热电偶,接点温度t1、t2之间的温差电势。

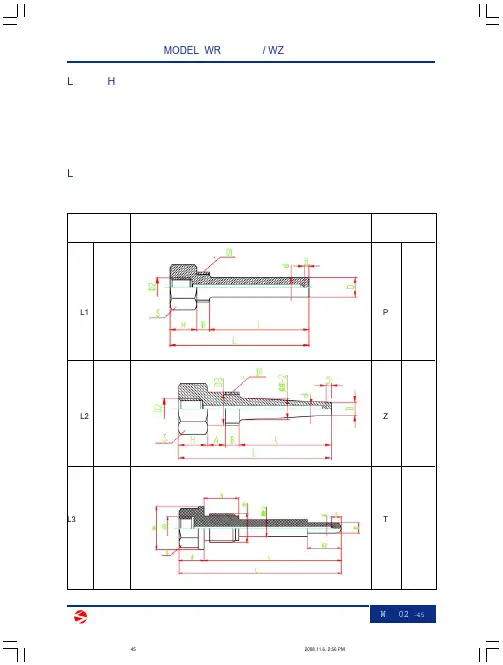

热电偶产品分类总结南京万达仪表厂/ 2010-03-11一、铠装热电偶1、应用通常和显示仪表、记录仪表、电子计算机配套使用。
直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
2、特点热响应时间少，减少动态误差；可弯曲安装使用；测量范围大；机械强度高，耐压性能好。
3、工作原理铠装热电偶的电极有两根不同导体材质组成。
当测量与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、测量范围型号分度号允许等级ⅠⅡ允差值测量范围℃允差值测量范围℃WRNK K ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-1000 ±0.075︱t︱ 1333-1200WRMK N ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-1000 ±0.075︱t︱ 1333-1200WREK E ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-800 ±0.004︱t︱ 333-900WRFK J ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-750 ±0.004︱t︱ 333-750WRCK T ±1.5℃ -40-125 ±1℃ -40-133±0.004︱t︱ 125-350 ±0.075︱t︱ 133-350WRPK S ±1℃ 0-1100 ±2.5℃ 0-600±[0.003（t-1100）] 1100-1600 ±0.0025︱t︱ 600-16005、常温绝缘电阻GH3030 良好的抗氧化性与加工性能，测温热电偶保护管、高温氧化气氛下使用GH3039 Ni/Cr/Mo 800℃下有足够的持久强度、良好的冷热疲劳性能和抗渗碳性能，易于焊接、冷冲压成型1Cr18Ni9Ti ——奥氏体不锈钢的牌号（钢号）。
电工分享：13种常见的热电偶接线图，你会几种？
热电偶是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表(二次仪表)转换成被测介质的温度。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。
热电偶的工作原理是：两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。
热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
国内最大的电气产品销售与服务平台——电老虎网（新三板创新层企业）本期就分享一些高清热电偶接线图，一起交流学习。
热电偶接线方法
热电偶接线方法通常有单元接线法和动态补偿接线法两种。
1. 单元接线法：
在单元接线法中，热电偶与测量仪器之间直接连接，热电偶的两端焊接在测量端子上。
这种接线方法简单易行，适用于较短距离的测量。
但当存在较长距离的导线时，需要采取一些措施防止导线电阻对测量造成影响。
2. 动态补偿接线法：
动态补偿接线法也称为三导线法，使用了一个补偿导线。
将热电偶焊接在测量点，将补偿导线与测量仪器连接。
这种接线方法可以通过同时测量补偿导线和热电偶之间的温差，消除导线电阻的影响，提高测量的准确性。
这种方法适用于长距离的测量，尤其在高温环境下，效果更为显著。
热电偶接线端
OMEGA DRTB系列
•螺丝接线端可提供安全且免维护的连接
•可用于K、J、T、E、N、R/S和U型分度号热电
偶
•内置小型热电偶母连接器，可进行检查和故障排
除
•全封闭式—无需使用端板
•可进行DIN导轨安装—宽度小，仅10.7 mm
•带有分度号与"+，-" 连接标识
•内含书写窗
全新DRTB系列热电偶接线盒采用热电偶级合金加工而成，保证可提供精确读数。
内置SMP兼容母插座可插接小型热电偶连接器。
母连接器让用户可以连接到手持式仪表，用于数据采集、质保合规、功能研究以及故障排除安装或维修等应用。
塑料外壳采用灰色聚酰胺6.6热塑性树脂加工而成，达到UL 94 V0等级(85°C)。
这些热电偶接线端为全封闭式，无需使用任何端板。
螺钉和夹子都经过镀锌，它们配合使用可提供一种无振动、免维护、抗腐蚀的连接。
DRTB接线盒可安装在标准35 mm DIN导轨或32 mm G型导轨中，可用分度号类型以及正极(+)和负极(-)连接标识它们。
导线入口为漏斗形，即便是标准导线，也能实现导线快速插接。
规格:
接线端宽度：10.7 mm (0.422")
接线端长度／高度：51 mm (2.008")／42.3 mm (1.666")
安装到35 x 7.5 mm／
35 x 15 mm DIN导轨中的高度：43.5 mm (1.713")／51 mm (2.009")
导线最大尺寸：12 AWG／2.5 mm2
裸线长度：8 mm (0.31")
扭矩（Nm (in-lb)）：0.4 (3.54) ±10%
额定温度：-40 ~ 85°C (-40 ~ 185°F)。
