热电偶的接线问题

热电偶注意事项
热电偶是一种常用的温度传感器，其工作原理是利用两种不同金属的热电势差来测量温度。

在使用热电偶时，需要注意以下事项：
1. 选用合适的热电偶型号和规格。

不同类型和规格的热电偶适用于不同的温度范围和工作环境，应根据具体要求进行选择。

2. 安装时要注意保护热电偶的接头。

热电偶接头处是最容易受损的地方，应避免弯曲、扭曲、拉伸等操作，以免影响测量精度。

3. 确保接线正确。

热电偶有两个导线，分别为正负极，需要正确连接到相应仪器或控制系统中。

4. 避免过度拉伸或压缩导线。

过度拉伸或压缩导线会导致信号失真或损坏热电偶。

5. 防止磁场干扰。

在使用过程中要避免与强磁场接触，否则会影响测量精度。

6. 注意环境温度变化。

环境温度变化会影响到整个热电偶系统的测量精度，应尽可能保持环境温度稳定。

7. 定期校准。

热电偶在使用一段时间后会发生漂移，需要定期进行校准，以确保测量精度。

总之，在使用热电偶时，需要注意保护接头、正确接线、避免过度拉
伸或压缩导线、防止磁场干扰、注意环境温度变化和定期校准等事项，以确保测量精度和稳定性。

热电偶导线连接不能随便用，否则会产生测量误差
某次在谈到热电偶话题，就讨论用两芯铜芯电缆接上热电偶，有没有影响？用过热电阻的都知道，用三芯铜芯电缆线接上对温度测量影响不大。

热电偶的实际应用具体分析
热电偶要从它工作原理了解它的使用，热电偶在整个测温回路产生的是热电效应，因此它的实际温度的热电势不仅跟它测量端有关，而且还跟它冷端温度有关。

由上述可知，热电偶测温实际温度只要它测量端的温度，那么它冷端温度是不能参与整个测温环节的，因此必须想办法给它消除。

严格的来说，冷端温度必须恒温在零度基本上就不会有测量误差产生。

但是根据热电偶的制作热端和冷端距离较近，它的接线柱也通常暴露于空气中，很容易受到周围环境影响。

可想而知，想恒温于零度是有难度的，必须采取相应措施。

上述所说，热电偶常用的补偿措施补偿导线法
补偿导线的使用解决冷端温度对实际温度测量影响。

这种补偿导线的优点，属于廉价金属材质，而且它跟热电偶一样具有热电性能。

常用热电偶补偿导线匹配图表
由上图所示补偿导线使用注意事项
1、不能误用
2、不能极性接反
3、使用温度范围须在0-100℃
4、与接线柱接点须同温 5.、额外进行补偿或修正
经过陈述之后，使用两芯铜芯电缆是不可取，热电偶产生的测量误差是消除不了，必须采取补偿导线解决冷端温度影响的测量误差。

热电偶和热电阻的接线方法热电偶和热电阻是常见的温度测量仪器，广泛应用于各种工业、科研和生活领域。

在使用热电偶和热电阻时，正确的接线方法非常重要，不仅可以保证测量精度，还可以保证仪器的安全性和可靠性。

本文将介绍热电偶和热电阻的接线方法，以及常见的接线错误和解决方法。

一、热电偶的接线方法热电偶是一种利用两种不同金属的热电势差来测量温度的仪器。

热电偶由两个不同金属的导线组成，它们的接触处称为热电接头。

在测量时，热电接头被放置在被测物体上，随着温度的升高或降低，热电偶产生的热电势差也会相应地变化，从而实现温度的测量。

热电偶的接线方法有两种：串联和并联。

串联接线法是将两个热电偶的正极和负极分别连接起来，形成一个回路。

并联接线法是将两个热电偶的正极和负极分别连接起来，形成两个回路。

在实际应用中，串联接线法常用于测量高温物体的温度，而并联接线法常用于测量低温物体的温度。

无论是串联接线法还是并联接线法，都需要注意以下几点：1. 热电偶的导线必须与被测物体接触良好，以确保热电接头的温度与被测物体的温度一致。

2. 热电偶的导线必须与接线端子紧密连接，以确保接触良好，避免产生接触电阻。

3. 热电偶的导线必须与接线端子正确连接，以确保正极和负极不会接反。

4. 在使用过程中，应注意热电偶的保护措施，避免导线受到损坏或被弯曲过度。

二、热电阻的接线方法热电阻是一种利用金属电阻随温度变化的特性来测量温度的仪器。

热电阻的工作原理是利用金属电阻随温度变化的特性来测量温度。

当热电阻被放置在被测物体上时，随着温度的升高或降低，热电阻的电阻值也会相应地变化，从而实现温度的测量。

热电阻的接线方法有三种：两线制、三线制和四线制。

两线制是指将热电阻的两个导线直接连接到接线端子上。

三线制是指在两线制的基础上，再增加一条导线，将导线连接到热电阻的两端和中间。

四线制是指在三线制的基础上，再增加一条导线，将导线连接到热电阻的两端和中间，同时将热电阻的两端接到一个电桥上。

仪表车间培训模块之28：热电偶检定和注意事项一、简介：热电偶是工业上最常用的温度检测元件之一。

它直接测量温度，并把温度信号转换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。

通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表,记录仪表和电子调节器配套使用。

一化热电偶大约有二、工作原理两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。

热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

对于热电偶的热电势，应注意如下几个问题：1：热电偶的热电势是热电偶工作端与冷端两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。

三、热电偶的应用优点1、是它的测量精度高。

因热电偶直接与被测对象接触，不受中间介质的影响。

2、测量范围广。

常用的热电偶从-50~+1600℃均可连续测量，某些特殊热电偶最低可测到-271--+2800℃如金铁镍铬和钨-铼。

3、信号可远传。

4、热电偶在结构上所占的优势是，构造简单，使用方便。

热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

四、热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。

所谓标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

热电偶的工作原理与接线
热电偶的工作原理是基于热电效应。

热电效应是指当两种不同金属或合金的接触点形成一个温差时，就会在接触点处产生一个电动势。

这个电动势大小与温差有关。

热电偶利用这个原理来测量温度。

热电偶由两种不同金属或合金的导线焊接而成，这两根导线的接触点称为热电偶的热接点。

当热电偶与待测物体接触时，待测物体的温度将会影响到导线的温度，从而形成一个温差。

这个温差作用于热电偶的接触点处，导致热电偶的两端产生一个电动势，即热电势。

这个热电势可以通过两端接线至一个测量仪器，如温度计或电压计，来测量和表示温度。

热电偶的接线方式通常有两种：并联和串联。

并联接线方式是将两根热电偶导线的两端分别连接至仪器的两个测量端口。

串联接线方式是将两根热电偶导线的一端焊接在一起，然后将另一端连接至测量仪器的一个测量端口，将另一个端口接地。

需要注意的是，在接线过程中，为了保证测量的准确性，应注意减小接线电阻和避免温度梯度。

接线电阻会引入额外的电压降，影响测量结果。

温度梯度会导致接线处的温度不均匀，从而引入误差。

因此，在接线时需要选择合适的导线材料
和接线方式，并注意接线的可靠性和稳定性。

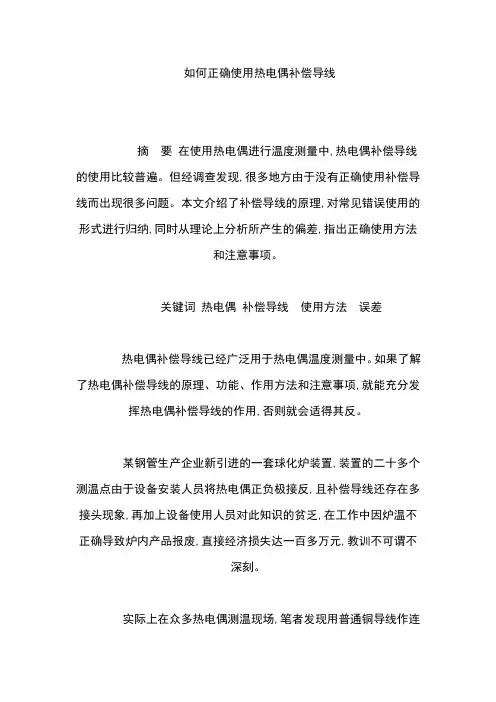

如何正确使用热电偶补偿导线摘要在使用热电偶进行温度测量中,热电偶补偿导线的使用比较普遍。

但经调查发现,很多地方由于没有正确使用补偿导线而出现很多问题。

本文介绍了补偿导线的原理,对常见错误使用的形式进行归纳,同时从理论上分析所产生的偏差,指出正确使用方法和注意事项。

关键词热电偶补偿导线使用方法误差热电偶补偿导线已经广泛用于热电偶温度测量中。

如果了解了热电偶补偿导线的原理、功能、作用方法和注意事项,就能充分发挥热电偶补偿导线的作用,否则就会适得其反。

某钢管生产企业新引进的一套球化炉装置,装置的二十多个测温点由于设备安装人员将热电偶正负极接反,且补偿导线还存在多接头现象,再加上设备使用人员对此知识的贫乏,在工作中因炉温不正确导致炉内产品报废,直接经济损失达一百多万元,教训不可谓不深刻。

实际上在众多热电偶测温现场,笔者发现用普通铜导线作连线的占40%,而使用补偿导线作连接线的仅占60%。

究其原因有二：一是由于热电偶设备使用操作人员不了解补偿导线功能,认为既然只要起到连接作用,普通导线即可。

二是设备制造商在安装热电偶时,用的连接线即为普通导线,而在使用者角度总认为设备安装人员都是专业人员,做法总是正确的,没能引起应有的怀疑。

在工业生产中,虽然热电偶作为温度传感器,已经广泛使用于温度测量和控制,人们对此也比较熟悉,但如果在使用中不注意正确的使用方法,就会给测温和控温造成很大的偏离,严重时会直接造成经济损失,所以应该引起重视。

一、热电偶的测温原理简介由2种不同均质材料a、b组成的回路(见图1)称为热电偶。

a、b材料2端连接的接点分别用j1、j2表示,如果j1、j2的接点温度t1和t2不一样,在回路中就会产生电势,通常称为热电势。

当a、b的材料一定时,热电势的大小取决于t1、t2之间的温度差,用公式表示为eab(t1,t2)=eab(t1)+eba(t2)=eab(t1)-eab(t2) (1)式中：eab(t1,t2)———材料为a、b的热电偶,接点温度t1、t2之间的温差电势。

热电偶原理和常见故障热电偶的应用原理热电偶是工业上最常用的温度检测元件之一。

其优点是：①测量精度高。

因热电偶直接与被测对象接触，不受中间介质的阻碍。

②测量范围广。

经常使用的热电偶从-50~+1600℃都可持续测量，某些特殊热电偶最低可测到-271--+2800℃如金铁镍铬和钨-铼。

③构造简单，利用方便。

热电偶一般是由两种不同的金属丝组成，而且不受大小和开头的限制，外有爱惜套管，用起来超级方便。

一、热电偶测温大体原理是将两种不同材料的导体或半导体焊接起来，组成一个闭合回路。

由于两种不同金属所携带的电子数不同，当两个导体的二个执着点之间存在温差时，就会发生高电位向低电位放电现象，因此在回路中形成电流,温度差越大，电流越大，这种现象称为热电效应，也叫塞贝克效应。

热电偶确实是利用这一效应来工作的。

二、热电偶的种类及结构形成（1）热电偶的种类经常使用热电偶可分为标准热电偶和非标准热电偶两大类。

所谓标准热电偶是指国家标准规定了其热电势与温度的关系、许诺误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在利用范围或数量级上均不及标准化热电偶，一样也没有统一的分度表，要紧用于某些特殊场合的测量。

标准化热电偶我国从1988年1月1日起，热电偶和热电阻全数按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

(2)热电偶的结构形式为了保证热电偶靠得住、稳固地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必需牢固；②两个热电极彼此之间应专门好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方即靠得住；④爱惜套管应能保证热电极与有害介质充分隔离。

3、热电偶冷端的温度补偿由于热电偶的材料一样都比较珍贵（专门是采纳贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低本钱，通常采纳补偿导线把热电偶的冷端（自由端）延伸到温度比较稳固的操纵室内，连接到仪表端子上。

热电偶热电阻的工作原理及接线方法热电偶和热电阻是温度测量领域中常用的两种传感器。

它们都是利用材料的电、热特性来测量温度的。

下面将详细介绍热电偶和热电阻的工作原理和接线方法。

一、热电偶的工作原理及接线方法：热电偶是由两种不同金属组成的，通过它们之间的接触温差产生热电势，进而推算温度的。

热电偶的基本原理是“赫查效应”，即两种不同金属的接触处受到不同温度的热影响后，会在该处产生微弱的电势差。

这个电势差与被测温度的变化有一定的相关性。

热电偶的工作原理可以简单概括为：温差→热电势→温度。

热电偶的接线方法主要有两种，即平衡法和非平衡法。

1.平衡法接线：平衡法接线是将热电偶与一个标准热电偶构成的测量回路，通过调整回路中的平衡调节器，使得测量回路中的温度保持平衡。

这样，通过平衡回路的不平衡情况可以间接推算出被测温度。

2.非平衡法接线：非平衡法接线是将热电偶的热电势直接连接到显示、记录等设备上进行测温。

这种接线方式简单，但由于电路中有电流流过，会带来热电势的误差，因此精度较低。

二、热电阻的工作原理及接线方法：热电阻是利用材料的电阻随温度变化的特性来测量温度的。

常用的热电阻材料有铂电阻、镍电阻等。

热电阻的工作原理可以简单概括为：温度→电阻变化→温度。

热电阻的接线方法一般有三种，分别为二线法、三线法和四线法。

1.二线法接线：二线法接线是将热电阻的两端直接连接到显示、记录等设备上进行测温。

这种接线方式简单，但由于电路中有电流流过，会带来电阻的误差，因此精度较低。

2.三线法接线：三线法接线是在二线法的基础上增加了一个"接地线"。

这个接地线用来补偿电阻线路中的线阻抗，提高测温的精度。

3.四线法接线：四线法接线是在三线法的基础上再增加一个引线，可以通过该引线来检测电流在电阻中的电压降，以提高测温的精度。

这种接线方式在测量精度要求较高的情况下比较常用。

总结起来，热电偶和热电阻都是常用的温度传感器，它们通过材料的电、热特性来测量温度。
