XX市地铁一号线一期工程XXX车站附属工程冠梁及挡土墙专项施工方案编制：审核：审批：XXXX集团有限公司XXX项目经理部20XX年X月X日目录第一章编制说明 (1)一、编制范围 (1)二、编制原则 (1)三、编制依据 (1)第二章工程概况 (3)一、工程概况 (3)二、工程地质与水文地质概况 (3)第三章施工计划安排 (5)一、施工准备 (5)二、施工计划安排 (6)三、冠梁及挡墙施工进度计划 (7)四、施工进度保证措施 (7)五、主要机械设备计划 (7)六、劳动力安排计划 (8)第四章冠梁及挡墙施工方案 (8)一、项目部人员组织机构 (8)二、冠梁及挡墙施工工艺及方法 (10)第五章质量保证体系及措施 (15)一、质量目标 (14)二、质量管理保证体系 (14)三、技术保证措施 (17)第六章安全保证措施 (20)一、安全施工组织体系 (20)二、主要施工项目安全技术措施 (21)三、施工机械安全措施 (22)四、应急救援组织机构 (24)第七章现场文明施工与环保措施 (26)一、文明施工保证措施 (27)二、环境保护措施 (28)第一章编制说明一、编制范围编制范围为XX市地铁一号线一期工程土建施工Y合同段朝阳门车站（车站里程YDK22+384.200～YDK22+517.300）附属围护结构冠梁及挡墙施工。
二、编制原则严格按照质量/环境/职业健康安全管理体系手册和项目法施工要求，进行施工管理和质量控制，本着安全、环保、优质、高效、确保工期的原则。
严格按照中铁二院工程集团有限责任公司设计的XX市地铁一号线朝阳门车站主体围护结构施工图，并且基于以下原则进行阐述：科学部署，统筹安排，分期分阶段组织施工；组织多工作面作业和平行、交叉、流水作业，力求均衡生产，科学管理。
采用先进施工技术，科学合理地确定施工方案，精打细算，降低工程成本；充分利用现有机械和设备，扩大机械化施工范围，提高施工项目机械化程度。
冠梁、挡土墙及挡土墙施工方案
冠梁的设计与应用
冠梁的定义
冠梁是建筑工程中的一个重要构件，通常位于墙体顶部或屋顶边缘处，用于支撑屋顶、传递屋顶荷载以及增强建筑结构的稳定性。
冠梁的功能
•支撑屋顶结构，承担屋顶荷载
•连接墙体与屋顶，增强结构稳定性
•美化建筑外观，起到装饰作用
冠梁的材料选择
常见的冠梁材料包括钢筋混凝土、木材和钢结构，选择材料需考虑承载能力、耐久性、造价等因素。
挡土墙的作用及分类
挡土墙的作用
挡土墙是一种用于固定土方、抵挡土体压力，防止土体侧向滑移和坍塌的土木工程结构。
其主要作用包括防止土体滑坡、保护建筑、改善地形等。
挡土墙的分类
•挡土墙按材料可分为砖石挡土墙、混凝土挡土墙等
•按结构形式可分为重力挡土墙、加筋挡土墙等
•按用途可分为路堤挡土墙、山坡挡土墙等
挡土墙施工方案
施工准备
•确定挡土墙设计方案
•选取合适的施工现场
•准备施工所需的材料与机械设备
施工步骤
1.基础施工。
在挡土墙位置挖掘基础坑，浇筑基础混凝土。
2.砌筑挡土墙身。
根据设计要求，砌筑挡土墙的墙体，注意保持水平和垂直度。
3.完善细节。
安装挡土墙上部的冠梁，填充背后土方并进行背填。
4.后续处理。
对施工现场进行清理，检查挡土墙的质量并进行验收。
施工注意事项
•保证挡土墙的设计符合要求
•施工期间严格控制挡土墙的质量
•施工过程中注意安全，合理使用机械设备
以上为冠梁、挡土墙及挡土墙施工方案的相关内容，希望对您有所帮助。
目录目录I第一章编制说明1一、编制原则1二、编制依据1三、工程概况1四、工程地质1五、水文地质3第二章总体部署4一、施工计划4二、主要材料4三、设备需用计划5四、劳动力需用计划5第三章施工工艺6一、桩顶凿除8二、钢筋制作8三、模板安装9四、混凝土浇筑及养护11五、施工注意事项12第四章质量保证措施12一、钢筋原材质量保证措施12二、钢筋加工制作质量控制12三、钢筋焊接质量控制12四、绑扎钢筋质量控制13五、模板工程13六、砼工程质量保证措施14第五章雨季施工措施15一、雨季施工准备15二、雨季施工安排15三、雨季施工现场管理16四、雨季防汛措施16第六章夜间砼施工的措施17第七章安全保证措施17一、安全保障体系17二、安全管理措施19三、文明施工管理措施21四、管线及周边建筑物保护措施22第八章环境保护管理体系与措施23一、文明施工保证23二、环境保护措施24第九章危险源与应急预案25一、冠梁、混凝土支撑、挡土墙的危险源25二、应急预案25三、物资准备28第一章编制说明一、编制原则1、严格执行现行的产品技术标准、相关技术规范及安全技术规程，贯彻执行国家的方针、政策及相关的工程施工规范、规定及当地政府的相关制度。
2、根据招标文件要求的工期和本标段的特点，合理安排生产，合理安排劳力、材料和机械设备，优化资源配置，充分考虑生产中技术间隔时间、气候、季节对工期的影响，采取相应措施，以一流的装备和一流的管理，确保工期，并力争提前。
3、坚持“安全第一、预防为主、综合治理”的原则，确立安全目标，制定科学合理的施工方案，建立健全确保安全的各项规章制度，采取强有力的防范措施，强化现场管理，确保施工安全。
4、符合国家和地方关于环境保护、职业健康安全、水土保持及文物保护、节能减排的要求。
精心组织、严格管理、文明施工，力争把施工对周围环境的影响降低到最低限度，并制定出详细的文明施工和环保措施，争创“安全、文明施工标准化工地”。
冠梁及挡墙施工方案施工方案本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March青岛市地铁8号线工程PPP项目（B2包）土建01工区科技馆站、9号线停车线冠梁及挡墙施工方案项目总工：项目经理：中铁四局集团有限公司青岛地铁8号线PPP项目（B2包）土建01工区项目部二O一七年八月十日青岛市地铁8号线工程PPP项目（B2包）土建01工区科技馆站、9号线停车线冠梁及挡墙施工方案文件编号：版本号：修改状态：发放编号：编制：复核：审核：批准：有效状态：中铁四局集团有限公司青岛市地铁8号线PPP项目（B2包）土建01工区项目部二O一七年八月十日目录1编制依据 .................................................................... 错误!未定义书签。
编制依据 ...................................................................... 错误!未定义书签。
编制范围 ...................................................................... 错误!未定义书签。
2工程概述 .................................................................... 错误!未定义书签。
工程概况 ...................................................................... 错误!未定义书签。
自然条件 ....................................................................... 错误!未定义书签。
冠梁、挡土墙及挡土墙施工方案在建筑工程领域，冠梁和挡土墙是常见的结构，它们在保障工程稳定性和安全性方面发挥着重要作用。
下面将详细介绍冠梁、挡土墙以及挡土墙的施工方案。
一、冠梁冠梁是设置在基坑周边支护结构顶部的钢筋混凝土连续梁。
它的主要作用是将分散的支护桩连接起来，形成一个整体，共同抵抗基坑外侧的土压力和水压力，增强支护结构的稳定性。
冠梁的设计需要考虑多个因素，包括基坑的深度、地质条件、周边环境以及支护桩的类型和布置等。
一般来说，冠梁的截面尺寸和配筋需要根据计算确定，以满足其抗弯、抗剪和抗拉的要求。
在施工过程中，冠梁的施工顺序通常如下：首先进行桩顶的凿毛和清理工作，将桩顶的浮浆和杂质清除干净，露出坚实的混凝土表面；然后安装冠梁的钢筋，钢筋的规格、数量和间距应符合设计要求，钢筋的连接方式通常采用焊接或机械连接；接着安装模板，模板应具有足够的强度和刚度，以保证混凝土浇筑过程中不变形、不漏浆；最后进行混凝土的浇筑和养护，混凝土的强度等级应符合设计要求，浇筑过程中应振捣密实，养护时间不少于 7 天。
二、挡土墙挡土墙是一种用于支撑填土或山坡土体，防止其变形失稳的结构。
它可以根据不同的分类标准分为多种类型，如重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙等。
重力式挡土墙依靠自身的重量来抵抗土压力，通常由块石、混凝土或毛石混凝土砌筑而成。
它的优点是结构简单、施工方便、造价较低，但缺点是体积较大、占地面积较多。
悬臂式挡土墙由立壁和底板组成，立壁为悬臂梁，底板为固定端。
它的优点是结构轻巧、节省材料，但缺点是对地基承载力要求较高。
扶壁式挡土墙是在悬臂式挡土墙的基础上，沿墙长方向每隔一定距离增设扶壁，以增强其稳定性。
它适用于较高的挡土墙，但施工较为复杂。
挡土墙的设计需要考虑土压力的计算、稳定性验算、地基承载力验算等多个方面。
同时，还需要根据工程的具体情况选择合适的挡土墙类型和材料。
三、挡土墙施工方案1、施工准备技术准备：熟悉施工图纸，进行技术交底和安全交底。

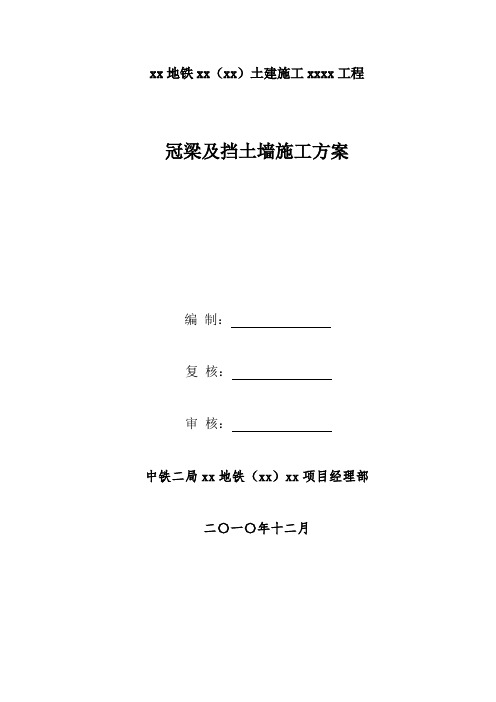

![[山东]地铁工程主体围护结构冠梁及挡土墙施工方案(附有计算书)](https://img.taocdn.com/s1/m/84dac89cf121dd36a22d8224.png)
xx地铁xx（xx）土建施工xxxx工程冠梁及挡土墙施工方案编制：复核：审核：中铁二局xx地铁（xx）xx项目经理部二〇一〇年十二月目录1 编制依据 (2)2 工程概况 (3)2.1 工程概况 (3)2.2 工程地质及水文条件 (3)2.3 工程环境 (4)3 施工准备 (6)3.1 技术准备 (6)3.2 生产准备 (6)3.3 劳动力准备 (6)4 施工总体部署 (7)4.1 部署原则 (7)4.2 施工布臵 (7)4.3 场地规划 (7)4.4 进度计划 (8)4.5 资源配臵 (9)5 冠梁施工方案 (11)5.1 工艺流程 (11)5.2 施工顺序 (11)5.3 施工工艺 (12)6 挡墙及附属工程施工方案 (19)6.1 工艺流程 (19)6.2 施工顺序 (19)6.3 混凝土挡墙施工 (19)6.4 附属工程施工 (22)7 质量控制措施 (24)8 安全施工措施 (25)9 文明施工及环境保护措施 (26)9.1 现场文明施工措施 (26)9.2 消防、保卫措施 (27)附录一：冠梁模板计算书 (31)附录二：挡土墙模板计算书 (35)1 编制依据本方案根据xx地铁xx(xx)土建施工xxxx工程设计文件、投标合同文件，按照xx 主体围护结构施工图纸和岩土工程详细勘察报告及国家有关建设工程的施工规范、规程进行编制。
主要引用规范如下：⑴地下铁道施工及验收规范（GB50299-2003）⑵地下铁道、轻轨交通工程测量规范（GB50308-1999）⑶混凝土结构工程施工工艺标准(ZJQ00-SG-002-2003)⑷混凝土结构工程施工质量验收规范（GB50204-2002）⑸建筑基坑支护技术规程（JGJ120-1999）⑹建筑施工模板安全技术规范 (JGJ162-2008)⑺混凝土质量控制标准（GB50164-2010）⑻钢筋焊接及验收规程（JGJ18-2003）⑼钢筋焊接接头试验方法标准（JGJ/T27-2001）⑽混凝土强度检验评定标准（GBJ107-2010）2 工程概况2.1 工程概况xx是xxxx和2号线的换乘车站，xx（xx）位于李沧区维客广场西南侧，xx（2号线）位于李沧区维客广场东侧，两站呈V形布臵，通过位于京口路与xx交叉路口的换乘节点和换乘大厅换乘。
word轨道交通18号线工程土建2标世纪城站冠梁与挡墙安全专项施工方案审批：校核：中国电力建设股份轨道交通18号线工程土建2标项目经理部2016年06月目录1 编制说明11.1 编制依据11.2 编制原如此11.3 编制目的22 工程概况22.1 设计概况22.2 工程水文地质概况42.3 不良地质与特殊岩土52.4 周边环境概况83 施工总体部署83.1 总体施工方案83.2 作业准备94 施工操作工艺措施与主要做法要求124.1 凿除桩头124.2 钢筋加工124.3 钢筋绑扎144.4 钢筋焊接144.5 模板支立164.6 拆模、养护164.7 挡土墙164.8 混凝土浇注174.9 测斜管184.10 测量放线184.11 监测185 危险源辨识与安全施工措施195.1 危险源辨识195.2 安全应对措施226 安全文明施工与环水保保证措施246.1 安全生产管理目标246.2 安全生产保证措施246.3 现场文明施工保证措施256.4 环境保护保证措施267 工程质量控制措施277.1 质量目标277.2 质量要求277.3 工期保证措施277.4 质量保证措施308 应急预案与应急措施308.1 根本原如此和方针308.2 应急预案的任务和目标318.3 预防措施318.4 应急保障体系338.5 应急措施408.6 应急响应448.7 通信、联络方式458.8 抢险演练461 编制说明1.1 编制依据1.1.1 相关规文件〔1〕《危险性较大的分局部项工程安全管理方法》建质[2009]87号〔2〕《建筑地面工程施工质量验收规》GB50209-20107〕〔3〕《城市轨道交通工程测量规》GB50308-20084〕〔4〕《岩土工程勘查规》GB50021-20019〕〔5〕《砌筑砂浆配合比设计规程》JGJ98-20105〕〔6〕《建筑基坑支护技术规程》JGJ120-996〕〔7〕《钢筋机械连接通用技术规程》JGJ107-20038〕〔8〕《岩土工程技术规》DB29-20-20042〕〔9〕《钢筋混凝土地下边墙施工技术规程》DB29-103-20053〕〔10〕基坑设计其他的现行国家、市规、规程和标准。
某地铁车站冠梁砼支撑及挡土墙施工方案一、工程概述地铁车站的冠梁、砼支撑及挡土墙施工是该车站主体结构建设的重要组成部分。
本施工方案拟对冠梁、砼支撑及挡土墙的施工过程进行详细说明，并提出相应的施工措施，以确保施工过程安全、质量稳定。
二、施工准备1.施工材料准备：按照检测报告上的配合比要求，准备好水泥、砂子、石子等施工所需的材料。
2.施工机械设备准备：准备好混凝土搅拌车、泵车、输送带等施工所需的机械设备。
3.施工人员准备：组织具备相关证书和丰富施工经验的工程技术人员和施工人员。
三、施工流程1.冠梁施工：(1)确认冠梁的布置方案，并进行现场布置。
(2)使用混凝土搅拌车进行混凝土的搅拌，并通过泵车进行输送，将混凝土灌入冠梁模板。
(3)填充完混凝土后，对冠梁表面进行修整，使其符合设计要求。
(4)严格按照混凝土的养护要求进行养护，保证冠梁的强度和稳定性。
2.砼支撑施工：(1)根据设计要求确定支撑的尺寸和位置，并进行现场布置。
(2)在施工前，需清理现场，保持地面平整，并安装好支撑模板。
(3)使用混凝土搅拌车进行混凝土的搅拌，并通过泵车进行输送，将混凝土灌入模板。
(4)填充完混凝土后，对支撑表面进行修整，使其符合设计要求。
(5)严格按照混凝土的养护要求进行养护，保证支撑的强度和稳定性。
3.挡土墙施工：(1)根据设计要求，确定挡土墙的长度、高度和倾角，并进行现场布置。
(2)在施工前，需清理挡土墙基底，保持基底平整，并优化基底土质。
(3)安装好挡土墙的防渗膜，并进行泵浆灌注，增强土壤的稳定性和防渗性。
(4)使用挖掘机进行土方挖掘，将挖出的土方进行堆放或运走。
(5)采用分层填筑的方法，将混凝土填充至挡土墙的预定高度。
(6)填充完混凝土后，对挡土墙表面进行修整，确保其平整度和外观质量。
(7)严格按照混凝土的养护要求进行养护，保证挡土墙的强度和稳定性。
四、施工措施1.施工前需组织相关人员进行安全技术交底，并制定相应的安全措施和施工计划。
冠梁、挡土墙及挡土墙施工方案一、冠梁冠梁是设置在基坑周边支护结构顶部的钢筋混凝土连续梁。
它的主要作用是将支护桩连接成整体，增强支护结构的稳定性，并将支护结构所承受的水平力传递给支护桩。
冠梁的设计通常需要考虑以下因素：1、支护桩的类型和布置方式：不同类型和布置的支护桩对冠梁的受力和尺寸要求不同。
2、基坑的开挖深度和地质条件：开挖深度越大、地质条件越复杂，冠梁所承受的荷载就越大，相应的设计强度和尺寸也需要增加。
3、周边环境的影响：如周边建筑物、道路、地下管线等，需要考虑其对冠梁变形和受力的限制。
在施工过程中，冠梁的施工顺序一般如下：1、桩顶处理：将支护桩顶部的浮浆凿除，并清理干净，保证桩顶混凝土的质量。
2、钢筋绑扎：按照设计要求，将冠梁的钢筋进行绑扎，确保钢筋的间距、数量和连接方式符合规范。
3、模板安装：采用合适的模板材料，安装牢固，保证混凝土浇筑时不会出现漏浆和变形。
4、混凝土浇筑：选择合适的混凝土配合比，浇筑过程中要振捣密实，确保混凝土的质量。
5、养护：浇筑完成后，及时进行养护，保持混凝土表面湿润，养护时间不少于规定的天数。
二、挡土墙挡土墙是用来支撑填土或山坡土体，防止其变形失稳的构造物。
它可以根据不同的材料、结构形式和受力特点进行分类。
常见的挡土墙类型有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙等。
重力式挡土墙依靠自身的重力来抵抗土压力，结构简单，但体积较大；悬臂式挡土墙和扶壁式挡土墙则通过钢筋混凝土悬臂板和扶壁来抵抗土压力，适用于较高的挡土高度。
挡土墙的设计需要考虑以下因素：1、土压力的计算：根据填土的性质、高度和坡度等，准确计算土压力的大小和分布。
2、稳定性验算：包括抗滑移稳定性、抗倾覆稳定性和地基承载力验算等，确保挡土墙在使用过程中不会发生滑移、倾覆或地基破坏。
3、排水设计：设置合理的排水设施，排除墙后土体中的水分，减小水压力对挡土墙的影响。
4、材料选择：根据工程要求和当地材料供应情况，选择合适的挡土墙材料，如石材、混凝土、钢筋混凝土等。
冠梁挡墙施工方案1. 引言冠梁挡墙是建筑施工中常见的一种结构，用于加固楼梯或走廊等开放空间的挡墙，确保施工安全。
本文档将介绍冠梁挡墙的施工方案，包括材料准备、施工步骤和注意事项。
2. 材料准备为了确保施工顺利进行，需要准备以下材料和工具：•混凝土搅拌机•钢筋•方木•砂浆•玻璃纤维网格布•手动绞盘•安全帽•安全绳索•手套•护目镜3. 施工步骤3.1 安装冠梁首先，在需要加固的墙体两侧定位出冠梁的位置。
使用混凝土搅拌机制作混凝土，按照设计要求将冠梁浇筑在预定位置上。
确保冠梁的高度和宽度满足设计要求。
3.2 安装钢筋在冠梁的两侧，按照设计要求安装钢筋。
使用方木和钢筋连接件固定钢筋，确保其位置准确无误。
钢筋的数量和直径应根据设计要求选择，以确保挡墙的强度和稳定性。
3.3 搭建支撑结构为了确保施工安全，需要搭建临时支撑结构。
使用方木和木板组装支撑结构，确保其稳定性和坚固性。
在搭建支撑结构过程中，务必遵循安全规范，确保工人和周围人员的安全。
3.4 挂网格布在钢筋的上方，将玻璃纤维网格布固定在支撑结构上。
使用砂浆将网格布与冠梁和钢筋连接。
这将增强挡墙的整体强度和稳定性，防止墙体开裂和变形。
3.5 进行砂浆施工使用砂浆将整个挡墙进行施工。
根据设计要求，将砂浆均匀地覆盖在网格布上，确保厚度均匀一致。
过程中可以使用手动绞盘等工具来保持砂浆的平整性和垂直度。
3.6 完工和清理砂浆施工完成后，对挡墙进行检查，并确保其平整度和垂直度符合要求。
清理施工现场，将材料和工具妥善收拾和清理，保持施工环境整洁。
4. 注意事项在进行冠梁挡墙施工时，需要注意以下事项：•施工前必须检查和评估周围环境的安全性，确保没有危险或障碍物。
•工人必须佩戴合适的安全装备，包括安全帽、安全绳索、手套和护目镜。
•施工过程中需要严格按照设计要求进行操作，确保施工质量。
•注意砂浆的配比和质量，确保砂浆的强度和粘结性能。
•施工期间需定期检查支撑结构的稳定性，防止发生意外事故。
目录一、编制依据 (1)二、编制原则 (1)三、工程概况 (2)四、施工计划 (2)五、资源配置 (3)（一）劳动力配置 (3)（二）机械设备配置 (4)六、施工方案 (4)（一）施工工艺流程 (4)（二）沟槽开挖 (4)（三）桩顶整平 (5)（四）测量放样 (7)（五）找平层施工 (7)（六）钢筋加工及挷扎 (7)（七）模板安装 (9)（八）混凝土施工 (10)（九）拆模与防护 (11)（十）混凝土养护 (11)七、安全保证措施 (11)八、质量保证措施 (12)（一）质量目标 (13)（二）质量保证体系 (13)（三）质量保障措施 (14)九、文明施工及环境保护措施 (18)（一）文明施工保证体系 (18)（二）文明施工保证措施 (18)（三）创建文明示范工地 (23)（四）环境保护目标 (25)一、编制依据1．《建筑结构荷载规范》（GB50009-2012）。
2.《混凝土结构设计规范》（GB50010-2010）。
3.《混凝土结构工程施工质量验收规范》（GB50204-2015）。
4.《建筑基坑支护技术规程》（JGJ120-2012）。
5.《建筑地基基础设计规范》（GB50007-2011）。
6.《建筑基坑工程监测技术规范》（GB 50497-2009）。
7.《城市轨道交通工程监测技术规范》（GB 50911-2013）。
8.《建筑施工模板安全技术规范》（JGJ162-2008）。
9.石家庄地铁3号线二期03标北乐乡站主体围护结构施工图。
10.石家庄地铁3号线二期03标实施性施工组织设计。
11.我单位地铁及类似工程施工经验。
二、编制原则1.严格执行施工过程中涉及的相关规范、规程和设计标准。
2.遵守、执行招标文件各条款的具体要求，确保实现业主要求的工期、质量、安全、环境保护、文明施工等各方面的目标。
3.认真、全面理解设计文件的基础上，结合工程情况，应用新技术成果，使施工方案具有技术先进、方案可靠、经济合理的特点。
4.充分研究现场施工环境，妥善处理施工组织与周边接口问题，周密安排交通疏解和管线保护，使施工对周边环境的影响最小化。
5.结合《石家庄地铁3号线二期工程项目安全生产、文明施工实体标准化管理手册》，以石家庄市城市文明施工、消防安全、综合治理等有关条例、规定为标准，组织施工生产，使施工生产活动与石家庄市政府、市民要求有机统一起来。
三、工程概况石家庄地铁3号线二期03标段北乐乡站位于信工路与规划兴安大街交口南侧，车站沿东西向布置于信工路南侧地块。
车站有效站台中心里程为右DK26+450.00，起始里程为右DK26+237.930，终点里程为右DK26+695.930。
车站全长（含交叉渡线）458m。
四、施工计划冠梁、挡土墙施工安排在围护桩施工完成后分段组织施工，冠梁、挡土墙每施工段按15m一段考虑,混凝土角撑与冠梁同时施工。
根据总体施工工期计划，冠梁、挡土墙施工工期1.车站第一期围挡内冠梁及挡土墙施工计划工期计划开工时间2018年08月29日；计划完工时间2018年10月17日。
施工横道图施工过程施工时间工期（日）08月09月10月24 31 6 12 18 24 30 6 12 18 沟槽开挖08.29 10.03桩头剔凿，钢筋调直08.30 10.04垫层施工09.01 10.05冠梁钢筋09.05 10.09 模板09.06 10.10 砼09.07 10.11挡土墙钢筋09.10 10.15模板09.11 10.16砼09.12 10.17五、资源配置（一）劳动力配置根据总体施工组织安排，我标段安排2个冠梁及挡土墙作业工班完成北乐乡车站冠梁及挡土墙工程施工，分别设钢筋工班及模板混凝土工班，作业人员配置见表5-1。
表5-1 冠梁及挡土墙主要劳动力配置表序号工种冠梁及挡墙施工一队冠梁及挡墙施工二队备注1 队长 1 12 技术负责人 1 13 技术员 1 14 质量员 1 15 安全员 1 16 测量员 2 27 试验员 1 18 材料员 1 19 领工员 2 310 工班长 4 611 机械司机 4 612 钢筋工24 3613 混凝土工16 24序号工种冠梁及挡墙施工一队冠梁及挡墙施工二队备注14 修理工 2 315 电工 1 116 电焊工 6 917 普工 6 918 合计74 106进场时间2018年08月25日（二）机械设备配置冠梁及挡土墙施工主要机械设备配置见表5-2。
六、施工方案车站灌注桩桩顶设置钢筋混凝土冠梁，与灌注桩连接成整体，车站冠梁截面尺寸为：1000×900mm(宽×高）挡土墙截面尺寸为：200×1500mm （宽×高），混凝土角撑截面尺寸为：1500×1500mm的等腰三角形，厚度400mm。
（一）施工工艺流程冠梁及挡墙的具体施工工艺流程如图6-1所示。
（二）沟槽开挖1.冠梁土方开挖应分段进行，开挖一段支护一段。
沟槽开挖首先开挖围护桩内侧土体，然后开挖围护桩外侧土体，最后开挖钢筋笼上方土体,开挖时应将钢筋笼上方土体轻轻剥落,再将土体倒运至地面。
开挖时应注意钢筋笼钢筋不被破坏。
钢筋笼上方土体清理完毕后将围护桩两侧底面和边坡再次清理干净、彻底、到位。
冠梁底标高以上15～30cm采用人工开挖。
2.在开挖的过程中要放坡开挖，边开挖边支护。
3.开挖过程中应对管线特别注意,开挖时应由现场技术人员亲自指挥开挖,严禁私自开挖。
司机及现场领工应保持高度敏感心里,如遇见开挖不正常情况时立即通知现场技术人员,待查明问题原因后再进行开挖。
4.土方开挖前应观察作业范围内的建筑物、测量监测点位等,如作业范围内有不可避免的建筑物或测量点位时立即通知现场技术人员。
5.开挖完成后使用拉土车将挖出的土体运出,并及时清理现场。
经现场技术员检查收方合格后方可退场。
表5-2 冠梁及挡土墙施工主要机械设备配置表序号机械名称单位数量规格备注1 挖掘机台 5 PC2202 空压机台 63 插入式振动棒台 5 50型4 风镐把125 套丝机台 2 H-1506 钢筋调直机台 2 TZ2007 电焊机台8 BX-5008 切割机台 2 QD-1609 钢筋弯曲机台 2 WQ15010 发电机台 2 GF15011 汽车吊台 3 25t12 自卸汽车辆 4进场时间2018年08月23日（三）桩顶整平1.人工用风镐凿除灌注桩桩顶混凝土至冠梁底标高以上5～10cm，再用凿子剔凿至标高处，清除表面浮浆、松动的混凝土碎块等。
2.按要求对桩体进行小变形检测。
3.调直桩顶钢筋，清除桩顶钢筋上的浮锈、污渍和桩顶上的灰尘。
图6-1 冠梁及挡墙的具体施工工艺流程图4.用风枪把开凿面吹喷干净，经质检员验收后，方可绑扎钢筋。
立模模板工程检验 灌注混凝土拆模，养护沟槽开挖桩基检测合格合格合格立模，预埋件安装模板工程检验 灌注混凝土合格 拆模，养护 桩头开凿，钢筋调直垫层施工测量放线混凝土找平层钢筋绑扎钢筋制作钢筋检测挡墙与冠梁结合面凿毛，修整钢筋（四）测量放样根据施工图及现场导线控制点，用全站仪测定结构轮廓线、轴线及高程，并打入木桩或钢筋，作为立模及钢筋绑扎的依据。
（五）找平层施工将开槽后冠梁区域的场地夯实，依据设计底高程浇筑10cm砂浆找平层作为冠梁底模。
（六）钢筋加工及挷扎1.钢筋加工钢筋在加工场地集中加工，加工前应对钢筋进行检验，合格后才能使用。
严格按设计图纸进行钢筋加工，加工好的钢筋按规格、长度、编号堆放整齐，并注意防雨防锈。
钢筋采用焊接方式连接。
2.钢筋安装先安装骨架筋，再安装框架筋，最后安装箍筋。
施工中必须确保钢筋定位准确，在钢筋绑扎前先在底模弹上底层钢筋的定位线，并依据定位线进行钢筋的绑扎。
钢筋绑扎严格按照设计尺寸进行，桩顶冠梁主筋净保护层厚度为50mm。
钢筋砼桩主筋锚入冠梁内长度不小于35d，钢筋接头相互错开，要满足有关规范要求。
冠梁钢筋按分段施工的要求进行安装，并同时预埋挡土墙钢筋（根据图纸要求锚入冠梁500mm）。
冠梁主筋纵向受拉钢筋绑扎搭接长度不小于49d。
挡墙主筋纵向受拉钢筋绑扎搭接长度不小于42d。
⑴钢筋除锈钢筋表面应洁净。
油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。
在焊接前，焊点处的水锈应清除干净。
钢筋除锈圆钢除锈采用在调直过程中除锈，螺纹钢除锈采用钢丝刷、砂盘等方法进行人工除锈。
⑵钢筋的调直钢筋调直采用GT6/12型钢筋调直机，调直机断料长度误差均≤3mm。
⑶钢筋切断将同规格钢筋根据不同长度长短搭配，统筹排料；一般应先断长料，后断短料，减少短头，减少损耗。
断料时应避免用短尺量长料，防止在量料中产生累计误差。
为此，宜在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。
在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等必须切除；如发现钢筋的硬度与该钢种有较大的出入，应及时向有关人员反映，查明情况。
钢筋的断口，不得有马蹄形或起弯等现象。
⑷钢筋的制作受力钢筋HPB300级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
箍筋的末端应作弯钩。
弯钩形式符合设计要求。
钢筋安装完成以后，在自检合格的情况下后向质检人员报检，在质检人员和监理验收通过后方可进行下一道工序。
3.混凝土角撑钢筋及挡土墙应与冠梁钢筋同时绑扎或预埋，且钢筋锚入按设计要求。
表6-1 钢筋加工允许偏差值（mm)项目允许偏差弯起钢筋的弯折位置±20受力钢筋顺长度方向全长尺寸±10 箍筋内净尺寸±5表6-2 钢筋绑扎位置允许偏差表（mm)检验项目允许偏差绑扎钢筋网长、宽±10 网眼尺寸±20绑扎钢筋骨架长±10 宽、高±5钢筋弯起点位移间距±10 受力钢筋保护层排距±5 同一截面内受拉钢筋接头面积占钢筋总截面积百分比小于50％保护层厚度基础±10 柱、梁±5 板、墙、壳±3绑扎箍筋、横向钢筋间距±10 钢筋弯起点位置±10预埋件中心线位置 5 水平高差+3（七）模板安装冠梁及挡土墙模板采用木模板，模板支立前清理干净，确保混凝土外观质量。
冠梁、角撑模板一次安装成型，待冠梁浇筑完毕后，进行挡土墙侧模板的拼装。
模板安装时，要防止模板移位和凸出，检查模板的端部和底部有无被碰撞而造成的影响使用。
缺陷和变形模板，模板铺设应牢固、平整，接缝严密不漏浆，支撑系统连接应牢固稳定。
模板安装完毕后，对其平面位置、顶面标高及纵横向稳定性进行检查，其尺寸、垂直度及线型偏差必须符合规范要求，并报现场质检员和监理认可后方可浇筑混凝土。
模板制作及安装的偏差应符合下表规定：表6-3 模板制作及安装允许偏差项目允许偏差（mm）检验仪具轴线位置 5 经纬仪、钢尺截面内部尺寸＋4，－5 钢尺相邻两板表面高低差 2 钢尺表面平整度 5 靠尺或塞尺（八）混凝土施工1.冠梁采用C30商品混凝土，挡土墙采用C25混凝土。
