PWM信号在LED驱动电源中的应用

简述PWM的原理及其应用什么是PWMPWM（Pulse Width Modulation）是一种通过调整脉冲信号的占空比来实现模拟信号输出的技术。

在PWM信号中，周期是一定的，通过调整脉冲的宽度来改变信号的平均值。

PWM信号常用于控制电机速度、调光、音频输出等许多应用中。

PWM的原理PWM信号的原理是通过周期性地改变脉冲的宽度来控制输出信号的平均值。

在一个周期内，PWM信号由高电平和低电平组成，高电平表示1，低电平表示0。

占空比（Duty Cycle）是高电平时间与一个周期时间的比值，通常用百分比来表示。

脉冲宽度决定了PWM信号高电平和低电平之间的时间间隔，脉冲宽度越长，高电平所占的比例就越大，平均电压就越高；脉冲宽度越短，高电平所占的比例就越小，平均电压就越低。

通过周期性地改变脉冲宽度，PWM信号可以模拟出连续的模拟信号。

PWM的应用PWM技术具有广泛的应用领域，下面列举了几个常见的应用场景：1.电机控制：PWM信号可以用于控制电机的速度和方向。

通过改变PWM信号的占空比，可以调整电机的电压和频率，从而控制电机的速度和转向。

2.LED调光：PWM信号在LED调光中得到了广泛应用。

通过改变PWM信号的占空比，可以调整LED的亮度，实现灯光的调光效果。

3.音频输出：PWM技术可以用于产生音频信号。

通过调整PWM信号的频率和占空比，可以模拟出不同音调的声音，常见的应用有扬声器和喇叭。

4.电源控制：PWM信号在电源控制中也是常用的技术。

通过调整PWM信号的占空比，可以控制电源的输出电压和电流，实现高效能的电源控制。

5.无线通信：PWM信号可以用于无线通信中的调制和解调。

通过改变PWM信号的占空比，可以实现数字信号和模拟信号之间的转换，用于无线通信中的数据传输。

6.自动控制：PWM信号在自动控制系统中也得到了广泛应用。

通过改变PWM信号的占空比，可以对机器人、自动化设备等进行精确的控制。

总结通过对PWM原理和应用的简述，我们可以看到PWM技术在各个领域都有着广泛的应用。

PWM（脉宽调制）是一种控制信号的技术，通过调整信号的脉冲宽度来实现对电路或设备的驱动。

PWM驱动常被用于直流电机驱动、LED亮度调节、音频放大器等应用中。

PWM驱动的原理如下：
1. 基本概念：PWM信号由一个固定的周期和一个可变的脉冲宽度组成。

周期表示一个完整的PWM信号循环所持续的时间，脉冲宽度则表示脉冲信号的高电平持续的时间。

2. 控制信号生成：PWM信号是由一个控制器或微控制器生成的。

控制器通过计算或根据输入的模拟信号，生成具有相应脉冲宽度的PWM信号。

3. 周期和频率：PWM信号的周期是固定的时间间隔，在设计中可以根据需要进行选择。

频率是指PWM信号每秒钟循环的次数，是周期的倒数。

4. 脉冲宽度调节：脉冲宽度决定了PWM信号的占空比，即高电平和周期之间的比例关系。

脉冲宽度决定了驱动电路的输出电平和功率。

通过调节脉冲宽度的比例可以控制输出电路的平均电压或功率。

5. 低通滤波：PWM信号在驱动输出电路中，通常通过一对开关进行控制。

由于PWM信号的高频特性，开关的开关电流会产生高频噪声。

为了去除这些噪声，通常使用低通滤波器对PWM信号进行滤波，得到平滑的模拟输出。

通过改变PWM信号的脉冲宽度，可以控制输出电路的电平或功率，实现对电路或设备的精确驱动。

PWM驱动具有高效率、精度高、响应快和容易实现的优点，在诸多应用中被广泛应用。

说明PWM控制的基本原理PWM（Pulse Width Modulation）是一种常见的控制技术，它通过改变信号的脉冲宽度来实现对电路的控制。

在电子设备中，PWM控制被广泛应用于调节电机速度、控制LED亮度、调节电源输出等方面。

本文将从PWM控制的基本原理、工作原理和应用进行详细介绍。

PWM控制的基本原理。

PWM控制的基本原理是通过改变信号的脉冲宽度来控制输出电压或电流的大小。

在PWM控制中，信号的周期是固定的，但脉冲的宽度可以根据需要进行调节。

通常情况下，脉冲宽度越宽，输出电压或电流就越大；脉冲宽度越窄，输出电压或电流就越小。

通过不断改变脉冲宽度，可以实现对电路的精确控制。

PWM控制的工作原理。

PWM控制的工作原理是通过不断地调节脉冲宽度来控制电路的输出。

当需要控制电路输出时，控制器会根据输入信号的大小和方向来生成相应的PWM信号。

PWM信号经过功率放大器放大后，就可以驱动电路输出。

通过改变PWM信号的脉冲宽度，可以实现对电路输出的精确控制。

PWM控制的应用。

PWM控制在各种电子设备中都有广泛的应用。

在电机控制中，PWM信号可以控制电机的转速和方向；在LED调光中，PWM信号可以控制LED的亮度；在电源调节中，PWM信号可以控制电源输出的稳定性。

除此之外，PWM控制还被应用于无线通信、数字电路、电源管理等领域。

总结。

通过本文的介绍，我们了解了PWM控制的基本原理、工作原理和应用。

PWM 控制通过改变信号的脉冲宽度来实现对电路的精确控制，在电子设备中有着广泛的应用。

希望本文能够帮助读者更好地理解PWM控制，并在实际应用中发挥作用。

LED驱动电源方案全攻略LED（Light Emitting Diode）驱动电源是用来为LED灯提供电能的电源装置。

LED灯是一种半导体光电器件，需要稳定的电流和电压来驱动。

有多种LED驱动电源方案可供选择，每种方案都有不同的特点和适用场景。

以下是关于LED驱动电源方案的全攻略：1.直接驱动电源方案：直接将LED连接到电源供电，通过电阻限流来保证电流稳定。

这种方案成本较低，但效率较低，不适用于大功率LED灯。

2.恒流驱动电源方案：通过恒流驱动电路来保持LED工作电流恒定，以提高LED的亮度和寿命。

这种方案适用于需要稳定亮度的应用，如室内照明和显示屏。

3.PWM调光驱动电源方案：采用脉冲宽度调制（PWM）技术来控制电流，通过改变脉冲信号的占空比来调节LED的亮度。

这种方案适用于需要可调光的应用，如舞台照明和电视背光。

4.开关电源驱动电源方案：采用开关电源技术，将输入电压经过变压和整流等处理，输出稳定的电流来驱动LED。

这种方案具有高效率和稳定性，适用于大功率和长距离驱动的应用，如户外照明和景观照明。

5.驱动电流调节方案：通过调节驱动电流的大小来控制LED的亮度。

可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。

6.功率因数校正方案：LED驱动电源需要具备良好的功率因数，以减少谐波对电网的污染。

可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。

7.绝缘驱动电源方案：为了提高安全性能，LED驱动电源通常需要具备绝缘功能，以隔离输入和输出电路。

可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。

当选择LED驱动电源方案时，需要综合考虑LED的特性、应用场景、成本和效率等因素。

根据具体需求，可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。

此外，还要注意选择合适的功率因数校正和绝缘功能，以确保LED驱动电源的安全性和稳定性。

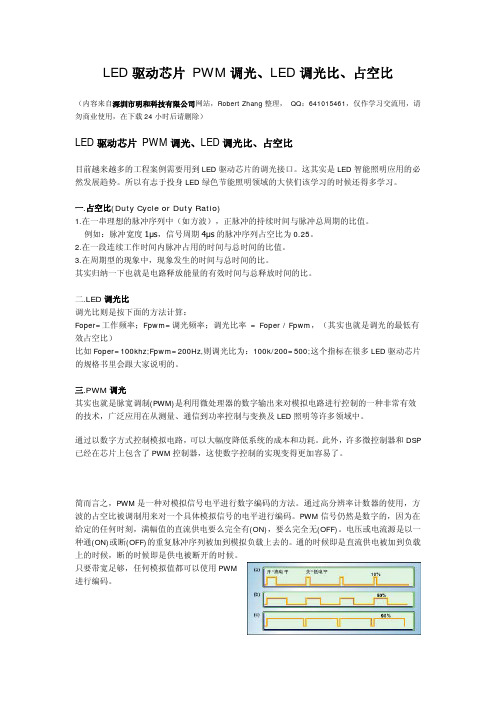

LED驱动芯片PWM调光、LED调光比、占空比（内容来自深圳市明和科技有限公司网站，Robert Zhang整理，QQ：641015461，仅作学习交流用，请勿商业使用，在下载24小时后请删除）LED驱动芯片PWM调光、LED调光比、占空比目前越来越多的工程案例需要用到LED驱动芯片的调光接口。

这其实是LED智能照明应用的必然发展趋势。

所以有志于投身LED绿色节能照明领域的大侠们该学习的时候还得多学习。

一.占空比(Duty Cycle or Duty Ratio)1.在一串理想的脉冲序列中（如方波），正脉冲的持续时间与脉冲总周期的比值。

例如：脉冲宽度1μs，信号周期4μs的脉冲序列占空比为0.25。

2.在一段连续工作时间内脉冲占用的时间与总时间的比值。

3.在周期型的现象中，现象发生的时间与总时间的比。

其实归纳一下也就是电路释放能量的有效时间与总释放时间的比。

二.LED调光比调光比则是按下面的方法计算：Foper=工作频率；Fpwm=调光频率；调光比率= Foper / Fpwm，（其实也就是调光的最低有效占空比）比如Foper=100khz;Fpwm=200Hz,则调光比为：100k/200=500;这个指标在很多LED驱动芯片的规格书里会跟大家说明的。

三.PWM调光其实也就是脉宽调制(PWM)是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换及LED照明等许多领域中。

通过以数字方式控制模拟电路，可以大幅度降低系统的成本和功耗。

此外，许多微控制器和DSP 已经在芯片上包含了PWM控制器，这使数字控制的实现变得更加容易了。

简而言之，PWM是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。

PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。

pwm原理图PWM原理图。

PWM（Pulse Width Modulation）是一种通过调节脉冲信号的占空比来实现模拟信号的一种调制技术。

在电子电路中，PWM技术被广泛应用于电源控制、电机驱动、LED调光等领域。

本文将介绍PWM 的原理图及其应用。

首先，我们来看PWM的原理图。

PWM信号由一个固定频率的周期性方波和一个可变占空比的调制信号组成。

在原理图中，周期性方波的周期称为PWM周期，而调制信号的占空比决定了输出信号的幅值。

通过不断改变调制信号的占空比，可以实现对输出信号的精确控制。

在PWM原理图中，通常会有一个比较器和一个计数器。

比较器用于比较调制信号和周期性方波，根据比较结果输出高电平或低电平的PWM信号。

计数器用于生成周期性方波，并且可以根据需要调节PWM周期。

通过比较器和计数器的配合，可以实现对PWM信号的精确调制。

除了基本的PWM原理图外，PWM技术还有一些衍生的应用。

比如，死区时间控制技术可以在PWM信号的切换过程中增加一个短暂的延迟时间，从而避免功率器件同时导通而产生瞬时短路。

另外，多路PWM技术可以实现多个PWM信号的同步控制，适用于多相电源控制和多电机驱动等场景。

在实际应用中，PWM技术可以实现对电源输出电压、电机转速、LED亮度等参数的精确控制。

例如，在电源控制中，通过调节PWM信号的占空比，可以实现对输出电压的调节；在电机驱动中，通过控制PWM信号的频率和占空比，可以实现对电机转速的精确控制；在LED调光中，通过改变PWM信号的占空比，可以实现对LED亮度的调节。

总的来说，PWM技术是一种非常重要的调制技术，它在电子电路中有着广泛的应用。

通过PWM原理图的介绍，我们可以更好地理解PWM技术的工作原理和应用场景。

希望本文对您有所帮助，谢谢阅读！。

pwm工作原理PWM工作原理。

PWM（Pulse Width Modulation）是一种常用的调制技术，它通过改变脉冲信号的宽度来实现对电路的控制。

在很多电子设备中，PWM被广泛应用于电机驱动、LED调光、电子变压器等领域。

本文将详细介绍PWM的工作原理及其在电路控制中的应用。

首先，我们来了解一下PWM的基本原理。

PWM信号由一个固定频率的周期性脉冲信号和一个可变占空比的脉冲宽度组成。

在一个周期内，脉冲信号的宽度不断变化，通过控制脉冲信号的高电平时间和低电平时间的比例，可以实现对电路的精确控制。

PWM信号的工作原理可以用一个简单的例子来解释，假设我们需要控制一个LED的亮度，我们可以通过改变PWM信号的占空比来实现。

当PWM信号的占空比较大时，LED会以较高的亮度发光；当PWM信号的占空比较小时，LED的亮度会减小。

这种通过改变脉冲信号宽度来控制电路的方法，就是PWM的基本工作原理。

在实际应用中，PWM信号的频率和占空比都是非常重要的参数。

频率决定了脉冲信号的周期，而占空比则决定了脉冲信号高电平时间与低电平时间的比例。

通过调节这两个参数，可以实现对电路的精确控制，从而满足不同的应用需求。

除了LED调光外，PWM还被广泛应用于电机控制中。

通过改变电机驱动器输入的PWM信号的占空比，可以实现对电机转速的精确控制。

这种控制方式不仅效率高，而且可以减小电机的能耗，提高系统的稳定性和响应速度。

此外，PWM还可以用于电子变压器的控制。

通过改变PWM信号的占空比，可以实现对电子变压器输出电压的精确调节。

这种控制方式在工业控制系统中得到了广泛应用，可以实现对电力系统的高效稳定控制。

总结一下，PWM是一种通过改变脉冲信号宽度来实现对电路的精确控制的调制技术。

它的工作原理简单而有效，被广泛应用于LED调光、电机控制、电子变压器等领域。

通过调节PWM信号的频率和占空比，可以实现对电路的精确控制，满足不同应用的需求。

led驱动ic方案LED驱动IC是一种用于供电并控制LED灯的集成电路。

它在LED 照明应用中起着至关重要的作用。

通过合理选择和应用LED驱动IC方案，可以实现高效的LED照明系统，提高能源利用率和照明质量。

本文将介绍几种常见的LED驱动IC方案。

一、恒流驱动IC方案恒流驱动IC方案是一种常见且有效的LED驱动方式。

它通过控制电流来驱动LED灯，使LED工作在恒定的电流下，从而提供稳定亮度的照明效果。

这种方案的优点是电流稳定，可以确保LED的亮度和寿命一致。

而且恒流驱动IC还通常具有过流和短路保护功能，可以保证LED的安全使用。

二、PWM调光驱动IC方案PWM调光驱动IC方案是一种常用的LED调光方式。

该方案通过调节PWM信号的占空比来控制LED的亮度。

PWM调光具有调光范围广、亮度稳定、调光效果好等优点。

在此方案中，通常使用LED驱动IC来产生高频PWM信号，并将其输出给LED灯，从而实现LED的调光控制。

三、开关模式电源驱动IC方案开关模式电源驱动IC方案是一种常见的高效能LED驱动方案。

该方案通常采用开关电源拓扑结构，通过控制开关管的导通和截止时间来调节输出电压和电流。

这种方案的优点是高转换效率、稳定输出、可靠性高等特点。

此外，开关模式电源驱动IC还常常具有过温、过载等保护功能，确保LED的安全运行。

四、恒压驱动IC方案对于某些特定应用场景，如LED背光模块、LED显示屏等，需要稳定的电压驱动。

恒压驱动IC方案是一种常见的解决方案。

它通过控制输出电压的稳定性来驱动LED。

在此方案中，常常使用恒压驱动IC 控制DC-DC变换器，将输入电源的电压转换为LED所需的稳定输出电压。

总结：LED驱动IC方案各有特点，适用于不同的LED照明应用场景。

恒流驱动IC方案适用于要求亮度和寿命一致的场合；PWM调光驱动IC 方案适用于要求调光范围广的场合；开关模式电源驱动IC方案适用于要求高效能和稳定输出的场合；恒压驱动IC方案适用于某些特殊的LED应用场景。

基于PWM的无级调光LED驱动电路设计共3篇基于PWM的无级调光LED驱动电路设计1无级调光LED驱动电路设计PWM调制是现代电子技术中广泛使用的一种技术，它通过调节与维持多种输出点之间的准确关系，使得电子器件能够控制电力用于对外输出。

在LED灯的驱动电路中，PWM调制技术同样得到了广泛的应用。

本文旨在介绍基于PWM技术的无级调光LED驱动电路的设计原理和具体实现方法。

1. PWM技术原理PWM技术是利用开关元件不断地开关，将直流电按照一定的占空比转换成为具有高频脉冲的电压信号，从而精准地控制输出的电力大小。

PWM技术可以实现模拟信号的数字化，进而通过数字控制进行输出。

这种技术的优势包括：（1）工作效率高：PWM驱动电路的输出信号是具有脉冲宽度和周期的高频脉冲信号，其输出的平均值可以由占空比决定，因此电力传输效率高。

（2）输出精度高：PWM技术可以便捷地实现数字控制输出，利用数字序列、计数器等实现精准控制。

（3）抗干扰能力好：PWM技术输出的是高频脉冲信号，因此能够减少对噪声等外部干扰的影响，保证输出效果。

由于PWM技术的优势，其在LED灯的驱动电路中得到了广泛的应用。

下面我们将介绍基于PWM技术的无级调光LED驱动电路的具体设计方法。

2. 无级调光LED驱动电路设计（1）PWM信号的产生与控制PWM信号的产生与控制是无级调光LED驱动电路的核心。

其原理是通过对PWM信号的频率和占空比进行控制，进而实现对LED的亮度进行精准控制。

该电路实现的具体步骤如下：步骤一：产生基础信号在无级调光LED驱动电路中，我们需要产生一种基础的PWM信号，以此作为后续控制的基础信号。

产生基础信号的主要步骤包括：通过555定时器或者微处理器产生基础信号；对产生的信号进行整形，使其成为占空比可调的方波。

步骤二：PWM信号的控制针对LED驱动电路的具体要求，我们需要实现对基础信号频率和占空比的控制。

具体的PWM信号控制方法如下：进入控制阶段后，对信号进行持续分频，并利用数字控制占空比输出。

pwm控制led,产生电感电流音原因摘要：1.PWM调光原理简介2.PWM调光与恒流调光的区别3.PWM调光在LED台灯中的应用优势4.电感电流音的产生原因5.应对电感电流音的方法正文：随着科技的发展，LED台灯已经成为日常生活中常见的照明工具。

在LED 台灯的控制方式中，PWM调光和恒流调光是两种常见的调光方法。

那么，为什么LED台灯要采用PWM调光而不是恒流调光呢？接下来，我们将从PWM 调光原理、PWM调光与恒流调光的区别以及PWM调光在LED台灯中的应用优势等方面进行详细解析。

首先，我们来了解一下PWM调光原理。

PWM（脉冲宽度调制）是一种通过改变脉冲宽度来调节电压或电流的方法。

在LED台灯中，PWM调光通过改变LED的驱动电压来实现亮度的调节。

当PWM信号的占空比增加时，LED 的驱动电压也随之增加，从而使LED的亮度增加；反之，占空比减小时，LED 的亮度降低。

接下来，我们来探讨一下PWM调光与恒流调光的区别。

PWM调光主要是通过改变电压来实现亮度的调节，因此在一定程度上受到电压调节的限制，很难实现0到最大的亮度调节。

而恒流调节则是通过控制电流来实现亮度的调节，相对来说，恒流调节的电路更为复杂。

但在LED台灯中，由于LED的电压-电流特性曲线非线性，恒流调节可以更好地保证LED的使用寿命和稳定性。

那么，为什么LED台灯要采用PWM调光呢？原因在于PWM调光在LED台灯中的应用具有以下优势：1.电路设计相对简单：与恒流调节相比，PWM调光的电路设计相对简单，有利于降低成本和提高可靠性。

2.响应速度快：PWM调光的响应速度较快，可以实现瞬间亮度调整，满足用户快速调节亮度的需求。

3.兼容性好：PWM调光技术广泛应用于各种电子设备中，具有较好的兼容性，便于实现不同设备间的统一调控。

然而，PWM调光也存在一定的不足，就是在某些情况下会产生电感电流音。

电感电流音的产生原因是，当PWM信号改变时，电感中的电流也会随之改变，从而产生磁场变化。
