最全LED显示屏维护方案
方法（一）1 、整板不亮：板子没有接上电源；输入排线插反；输入输出颠倒；电源正负极接反（接反会烧掉板子所有IC）。
2 、本板不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。
3 、隔三行有一行不亮：4953损坏（是其中一个损坏）。
4 、隔一行亮一行：A信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第1脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
5 、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
6 、上半板正常下半板全亮或不亮：如果是T08A接口有这种情况，这是应检查下8行DR数据信号是否通路，如正常先更换74HC245如不好再更换第一个74HC595.7 、此板上半板和下板板STB和CLK信号是共同的，数据是分开的（如果是T12接口数据也是1个）。
如检查T08A 板子是上下半板要分开检查。
8 、如果板子有1棵灯不亮：检查是否虚焊、更换此灯管。
9 、有竖着有4棵灯不亮：第一检查74HC595是否有虚焊；第二更换74HC595；第三更换灯管。
10 、在竖着4棵灯里有3棵不亮有1棵正常：更换正常那颗灯管。
11 、如板子从中间或别的位置往后显示不正常：检查数据信号通路情况；更换最后一个正常显示控制灯的 74HC595；如未排除更换第一个显示不正常的灯控制的74HC595。
每个74HC595 控制8点宽 *4点高个灯管。
74HC595是用DR数据信号串联起来的也就是DR信号从74HC595的第14脚入到第9脚出接到下一片74HC595的第14脚上至到最后一个74HC595. 比如本板DR数据从金针到74HC345放大后到UR1到UR2到UR3一直到UR8后到输出金针。
LED显示屏显示不完整怎么解决？
LED显示屏显示不完整怎么解决？LED显示屏显示不完整怎么解决？一般导致LED显示屏显示不全的主要原因如下: 1.显示屏一半不显示：这个可能性有点多。
可能是电源没有供电或者是控制卡损坏。
线检测一下电源供电，然后用控制卡软体检测一下控制卡是否正常。
2.显示画面模糊：一般是电源供电不足造成的，建议更换电源。
3.单个或少数LED模组不显示：一般是模组排线松动或者接触不良。
比如只显示上半部或者下半部，出现这样的情况一般动一下排线或者拔下来重新插上就好了。
也有可能是模组的245晶片坏。
导致LED显示屏模组不显示。
还有就是电源没有供电。
总之，针对LED显示屏字显示不完整的问题，可优先先检查电源、讯号线路问题，如果确认这些没问题，再来检查LED模组问题，科学的进行一一排查。
全彩LED显示屏显示不完整如何解决显示不完整很好解决，1. 显示屏一半不显示：这个可能性有点多。
可能是电源没有供电或者是控制卡损坏。
线检测一下电源供电，然后用控制卡软体检测一下控制卡是否正常。
2. 显示画面模糊：一般是电源供电不足造成的，建议更换电源。
3. 单个或少数LED模组不显示：一般是模组排线松动或者接触不良。
比如只显示上半部或者下半部，出现这样的情况一般动一下排线或者拔下来重新插上就好了。
也有可能是模组的245晶片坏。
导致LED显示屏模组不显示。
还有就是电源没有供电。
总之，针对LED显示屏字显示不完整的问题，可优先先检查电源、讯号线路问题，如果确认这些没问题，再来检查LED 模组问题，科学的进行一一排查。
LED显示屏显示字不完整的问题上下排线插倒了！LED显示屏整个屏全亮怎么解决有可能是开始全亮的那张显示屏坏了，可以尝试把它换到后面去，或者直接把他换掉，如果换了还会这样，换全亮前面的那块显示屏，如果还没起作用，最严重的就是换全亮前面的第二块。
这种情况比较少见，当然前提是控制卡全部都是好的，可以按这个方法来处理，应该就可以解决了。
LED显示屏常见故障维修指引
显示屏常见故障维修指引本维修指引重点对以下内容进行分析：一，单元板故障二，显示屏（模组）维护三，整屏故障判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。
在确定电源输入端无短路的情况下，方可进行各部分的带电测试，避免将简单问题复杂化。
短路应为最高优先级。
1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。
2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。
3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。
该法必须在电路断电的情况下操作，避免损坏表。
4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。
该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。
单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。
2、检查控制卡接口是否接错，控制卡信号灯闪烁是否正常，检查灯板是否与控制卡同电源地，或灯板接口有信号与地短路导致无法输入信号3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
LED显示屏维修

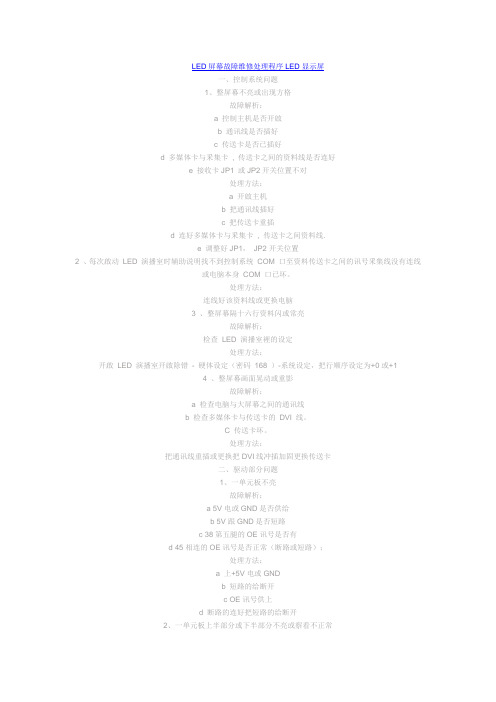

LED屏幕故障维修处理程序LED显示屏一、控制系统问题1、整屏幕不亮或出现方格故障解析：a 控制主机是否开啟b 通讯线是否插好c 传送卡是否已插好d 多媒体卡与釆集卡, 传送卡之间的资料线是否连好e 接收卡JP1 或JP2开关位置不对处理方法：a 开啟主机b 把通讯线插好c 把传送卡重插d 连好多媒体卡与釆集卡, 传送卡之间资料线.e 调整好JP1，JP2开关位置2 、每次啟动LED 演播室时辅助说明找不到控制系统COM 口至资料传送卡之间的讯号釆集线没有连线或电脑本身COM 口已坏。
处理方法：连线好该资料线或更换电脑3 、整屏幕隔十六行资料闪或常亮故障解析：检查LED 演播室裡的设定处理方法：开啟LED 演播室开啟除错- 硬体设定（密码168 ）-系统设定，把行顺序设定为+0或+14 、整屏幕画面晃动或重影故障解析：a 检查电脑与大屏幕之间的通讯线b 检查多媒体卡与传送卡的DVI 线。
C 传送卡坏。
处理方法：把通讯线重插或更换把DVI线冲插加固更换传送卡二、驱动部分问题1、一单元板不亮故障解析：a 5V电或GND是否供给b 5V跟GND是否短路c 38第五腿的OE讯号是否有d 45相连的OE讯号是否正常（断路或短路）；处理方法：a 上+5V电或GNDb 短路的给断开c OE讯号供上d 断路的连好把短路的给断开2、一单元板上半部分或下半部分不亮或察看不正常故障解析：a 38的第5腿OE讯号是否有；b 4HC595的第11 、12腿的讯号是否正常；（SCLK 、RCK）c 连的OE讯号是否正常；（断路或短路）d 排插针与245相连的SCLK 、RCK讯号是否正常；（断路或短路）处理方法：a OE讯号连上b SCLK 、RCK讯号连好c 断路的连好把短路的断开d 断路的连好把短路的断开3、一单元板上一行或相应一个模组的行不亮或不正常察看障碍解析：a 看其所对应模组的行讯号的管脚是否虚焊或漏焊；b 看其行讯号与TIP127或4953所对应的管脚是否断开或与其他讯号短路c 看其行讯号的上、下拉电阻是否没焊或漏焊d 4HC138 匯出的行讯号与相对应的TIP127或4953之间是否断开或与其他讯号短路处理方法：a 虚焊、漏焊的给焊好b 断路的连好把短路的断开c 没焊的给补上把漏焊的给焊好d 断路的连好把短路的断开4、一单元板有两行同时亮（察看文字时其中一行正常、一行常亮）故障解析：a 看模组所对应的两行讯号是否短路b 看检视138的匯出腿、上下拉电阻和模组管脚及TIP127的匯出腿是否短路c 短路的断开d 短路的断开5、上半部分或下半部分红色或绿色不亮或不正常察看故障解析：a 看匯入排针脚是否正常或与GND、+5V短路b 看匯入排针到245之间的讯号是否正常（短路或断路）c C245坏处理方法：a 断路的连好b 短路的断开d 更换ICLED显示屏幕选择要素LED显示屏LED屏幕应用在城市、户外的场合愈来愈多，出货量也渐渐提高，属于耗用LED产品相当大的应用，我们来看看怎麼样选择好的LED屏幕，作为广告、电影预告与讯息显示之用。
LED屏常见故障及解决方法
LED屏常见故障及解决方法LED屏常见故障及解决方法一、无信号输出，原因是LED控制卡电压不正常，扁平电缆插接方向不正确，发送、接收控制卡、检查后，将电压调至正常值，LED 控制卡的问题，更换。
二、整屏抖现象，一种是LED控制卡，多媒体卡地址不对，重新调整或更换。
另一种，如整屏有轻微抖动现象，是由于显示屏电源功率不足，可测量电源是否正常，如果电源电压低于190V，请调至正常，如电源电压常，请与专业工程师联系。
三、全屏亮线，原因是微机死机或断电，LED控制卡没电源.重新启动微机。
四、局部显示板不亮，而其后均为一条长亮线，原因是向该板提供5Ｖ电源的开关电源没有输出，即电源故障，可先关闭屏幕，测量5Ｖ电源与0Ｖ之间是否短路。
（正常为15Ω左右，低于12Ω可以为短路，如果短路查找短路所在，如果阴值正常，说明该电源已损坏，须更换之。
五、显示单元两行点不亮，原因是行管4801.或者4953不正常，须检查更换。
六、如果开屏瞬间计算机掉电原因是电源功率不足，且计算机与显示屏所用为同一路，建议用户LED显示屏单用一路电源，以免对计算机产生电干扰。
七、点阵数码混合屏故障：（1）整屏抖动、闪烁，原因是机内LED控制卡，T型控制卡不正常，更换控制卡。
（2）数码部分亮度不对，T型控制卡电位器调整不误或损坏要重新调整，更换T型控制卡。
（3）某行异常亮，行短路要排除。
（4）LED某处不亮、有虚焊或LED 坏，补焊，更换LED。
（5）行情显示位置错误，T型LED控制卡地址跳位错误，更新调整。
八、全彩屏故障：如果屏幕出现全白或花屏现象，有两种处理方法：（1）运行一次驱动软件（2）确认信号线是否插好。
如果显示屏出现全黑等无数据显示，检查电源是否开启。
如果屏某一区域出现花屏，检查屏幕后面扁平线是否插实。
如室内屏出现某一行常亮或不亮，是显示板的三极管出现故障。
日志2017-03-22 13:43 | #2楼随着led显示屏技术的不断成熟，我们都已经习惯了led显示屏出现在我们的生活里，但是我们在日常使用led显示屏的过程会产生一定的故障问题。
LED显示屏常见故障及简单处理
故障现象故障原因故障分析处理
一、单元板不亮
1、没有+5v
2、数据线坏 1、电源坏，更换电源
二、更换数据线整屏不亮
1、主控制器没有+5v
2、整屏交流电没有
三、计算机设置不对
1、电源坏，更换电源
2、检查供电电路
四、重新设置。
某个单元红(或绿)常亮
1、连接这个单元的数据线有问题
2、对应的分配板有问题
五、某快单元板故障
1、重新插一下数据线，注意方向
2、换一个数据线
3、更换分配板
4、根换单元板
六、通讯不正常
1、软件是否设置是否正确
2、通讯线是否连通
七、MAX323有问题
1、重新启动计算机，重新开关显示屏。
2、重新进行设置。
3、用数字表进行测量。
八、换掉这片MAX232。
整屏横向隔几行亮，隔几行不亮网线没有插好把网线插好大屏显示正常，计算机黑屏计算机设置不对重新设置前几屏信息正常，后几屏不正常
1、屏的容量有限，发的信息太多
2、存储器件没有擦除 1、重新发送，减去一些不必要的信息
2、重新发送
九、信息队，但字体缺笔划
做的信息大小和屏的大小不一致重新做信息，大小要设置的和屏的大小一致。
LED显示屏整屏与单元板维修方法
L E D显示屏整屏与单元板维修方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchLED显示屏整屏与单元板维修方法张宏龙一、LED显示产品发展历程：LED诞生于1923年，罗塞夫(lossen．o．w)在研究半导体sic时发现掺有杂质的p-n结，通电后会有光发射出来，由此研制出了发光二极管(led：light emitting diode)，但之后LED的应用一直不受重视。
随着电子工业的快速发展，在60年代，显示技术得到迅速发展，人们研究出pdp激光显示等离子显示板、LED液晶显示器、发光二极管led、等多种显示技术。
由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。
LED之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。
例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。
目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。
随着发展，人们需要—种大屏幕的显示设备，于是有了投影仪，但是其亮度无法在自然光下使用，于是出现了LED显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。
二、LED大屏幕的发展呈现如下几个发展阶段：1、第一代：单色LED显示屏2、以单红色为基色，显示文字及简单图案为主，主要用于通知、通告及客流引导系统。
3、第二代：双基色多灰度显示屏4、以红色及黄绿色为基色，因没有蓝色，只能称其为伪彩色，可以显示多灰度图像及视频，目前在国内广泛应用于电信，银行，税务，医院，政府机构等场合，主要显示标语，公益广告及形象宣传信息。
5、第三代：全彩色(full color)多灰度显示屏6、以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。
7、第四代：真彩色(true color)多灰度显示屏8、以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩(在色坐标上甚至超过了自然色彩范围)。
LED显示屏整屏与单元板维修方法
LED显示屏整屏与单元板维修方法一、LED显示屏整屏维修方法：1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插拔电源线，重插电源头，确保插座和电源连接牢固。
2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。
3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以尝试重新安装驱动程序或更换控制卡。
4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。
5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇等是否正常工作，如果出现故障，可以更换散热器或维修风扇。
6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘和污渍，确保显示屏清洁。
二、LED显示屏单元板维修方法：1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插拔电源线，确保插座和电源连接牢固。
2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动或损坏，插拔信号线，确保插座和信号线连接牢固。
3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。
4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。
5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。
6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。
在进行维修时，需要注意以下几点：-使用专业的工具和仪器进行检修和维修，确保安全和效果。
-在操作之前，确保断开电源，避免电流冲击和短路。
-在操作时，小心轻放，避免过度施加压力，造成更大的损坏。
LED电子显示屏维修维护操作
LED电子显示屏维修维护操作一、电路基础与常用元件的用途什么叫电路？电路是由相互连接的电子电气器件，如电阻、电容、电感、二极管、三极管和开关等，构成的网络。
电路的大小可以相差很大，小到硅片上的集成电路，大到输电网。
根据所处理信号的不同，电子电路可以分为模拟电路和数字电路。
模拟电路对信号的电流和电压进行处理。
最典型的模拟电路应用包括：放大电路、振荡电路、线性运算电路（加法、减法、乘法、除法、微分和积分电路）。
数字电路中信号大小只表示有限的状态，多数采用布尔代数逻辑对信号进行处理。
典型数字电路有，振荡器、寄存器、加法器、减法器等。
CMOS门电路中输出高电平VOH与输出低电平VOL。
CMOS门电路VOH的理论值为电源电压VDD，VOH（min）=0.9VDD；VOL的理论值为0V，VOL（max）=0.01VDD。
所以CMOS门电路的逻辑摆幅（即高低电平之差）较大，接近电源电压VDD值。
TTL门电路电平：输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
断路/开路：电流在电路中没有形成回路。
短路：电流没有直接正常通过负载，而通过一个与负载并联的很小阻值的物体，并且该物体不在设计电路的电气范围内，是由其它原因引起的连接的现象叫做短路。
有意识的短路不会引响电路的正常运行，无意识的短路将会损坏电路，以至不能正常工作。
直流（电压/电流）：电压/电流的相位不会随时间发生变化。
交流（电压/电流）：电压/电流的相位随时间的变化而变化。
恒流：电流不会随负载的变化而变化。
恒压：电压不会随负载的变化而变化。
数字信号：只有高/低电平的出现，电脑处理的就是数字信号，我们的LED显示屏也一样，一般高电平用“1”或“H”表示，低电平用“0”或“L”表示。
数据用二进制、八进制、十六进制表示，八进制用的较少。
LED大屏幕故障维修及解决方法。
LED大屏幕故障维修及解决方法：A．整板不亮1、检查供电电源与信号线是否连接2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路注：主要检查电源与使能（EN）信号B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主要检测ABCD行信号。
C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路2、检测4953输出端是否与其它输出端短路E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路2、更换模块或单灯F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动ICH．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。
I．显示混乱，输出不正常1 检测时钟CLK锁存STB信号是否短路。
2、检测245的时钟CLK是否有输入输出。
3、检测时钟信号是否短路到其它线路。
注：主要检测时钟与锁存信号J．显示缺色1、检测245的该颜色的数据端是否有输入输出。
2、检测该颜色的数据信号是否短路到其它线路。
3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED 显示屏整屏与单元板维修方法宏龙一、LED显示产品发展历程：LED诞生于1923年，罗塞夫(lossen . o. w)在研究半导体sic时发现掺有杂质的p-n 结，通电后会有光发射出来，由此研制出了发光二极管(led ：light emitting diode)，但之后LED的应用一直不受重视。
随着电子工业的快速发展，在60年代，显示技术得到迅速发展，人们研究出pdp 激光显示等离子显示板、LED 液晶显示器、发光二极管led 、等多种显示技术。
由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。
LED之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。
例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。
目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。
随着发展，人们需要—种大屏幕的显示设备，于是有了投影仪，但是其亮度无法在自然光下使用，于是出现了LED显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。
二、LED大屏幕的发展呈现如下几个发展阶段：1、第一代：单色LED显示屏2、以单红色为基色，显示文字及简单图案为主，主要用于通知、通告及客流引导系统。
3、第二代：双基色多灰度显示屏4、以红色及黄绿色为基色，因没有蓝色，只能称其为伪彩色，可以显示多灰度图像及视频，目前在国广泛应用于电信，银行，税务，医院，政府机构等场合，主要显示标语，公益广告及形象宣传信息。
5、第三代：全彩色(full color) 多灰度显示屏6、以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。
7、 第四代：真彩色（true color ） 多灰度显示屏8、 以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩 （在色坐标 上甚至超过了自然色彩围）。
可以显示各种视频图像及彩色广告， 其艳丽的色彩， 鲜亮的高亮度，细腻的对比度，在宣传广告领域应用具有极好的视觉震撼力。
真 彩色5mm 户大屏幕属于上述第四代产品。
它具有高亮度，不受环境亮度影响，厚 度薄，占用场地小，色彩鲜艳丰富，视角宽，可以在宽敞的厅堂环境应用，没有拼接图像损失。
三、LED 显示屏的基本构成1异步屏:般由显示单元板（模组） 通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。
条屏卡、开关电源、HUB®（可选）组成2、同步屏:同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB®、网线、LED显示屏等组成。
系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。
四、LED显示屏涉及的名词概念：1像素：是LED显示屏的最小成像单元。
俗称“点”或“像素点”上图所示由2红2绿组成1个显示像素点大房i-HMt2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。
•室屏用的是8x8的显示模块，即每个显示模块有64个像素•室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。
简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。
室屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。
•室屏单元板通常有64x32 （64列32行、由32个模块组成）、64x16（64列16行、由16个模块组成）等。
下图是一个64x16的单元板：室屏单元板正面室屏单元板背面•室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种室外显示模绘正茴室外显示模组背面上图为16x8（2红）的室外屏模组。
加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。
面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。
模块的前面灌有显示屏专用的防水胶。
室外屏模块正面室外屏模组背面室外屏模组背面（显示板和驱动板为分离结构）（显示板和驱动板为整体结构）五、LED显示屏单元板IC介绍74HC245勺作用：信号功率放大。
第1脚DIR，为输入输出端口转换用，DIR=“T高电平时信号由“ A”端输入“B'端输出，DIR= “0”低电平时信号由“ B'端输入“A”端输出。
第2~9脚“A”信号输入输出端，A仁B1、、、、、A8=B8 A1与B1是一组，如果DIR二“ 1” G=“0”则A1输入B1输出，其它类同。
如果DIR= “0” G= “0”贝U B1输入A1输出，其它类同第11~18脚“ B'信号输入输出端，功能与“ A”端一样，不在描述。
第19脚G使能端，若该脚为“ 1” A/B端的信号将不导通，只有为“ 0”时A/B 端才被启用，该脚也就是起到开关的作用•第10脚GND电源地。
第20脚VCC电源正极。
74HC04勺作用：6位反相器。
第7脚GND电源地。
第14脚VCC电源正极。
信号由A端输入丫端反相输出，A1与丫1为一组，其它类推。
例：A仁“T贝U 丫仁“0”、A仁“0”贝U 丫仁“ T,其它组功能一样。
74HC138勺作用：八位二进制译十进制译码器。
第8脚GND电源地。
第15脚VCC电源正极第1~3脚A、B、C,二进制输入脚。
第4~6脚片选信号控制，只有在4、5脚为“0” 6脚为“ 1”时，才会被选通，输出受A、B C信号控制。
其它任何组合方式将不被选通，且丫0~丫7俞出全为“ 1”。
通过控制选通脚来级联，使之扩展到十六位。
74HC595勺作用：LED驱动芯片，8位移位锁存器。
第8脚GND电源地。
第16脚VCC电源正极第14脚DATA串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。
第13脚EN,使能口，当该引脚上为“ 1”时QA~Q H全部为“ 1”，为“ 0”时QA~QH 的输出由输入的数据控制。
第12脚STB锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。
第11脚CLK时钟口，每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR复位口，只要有复位信号，寄存器移入的数据将清空，显示屏不用该脚，一般接VCC第9脚DOUT串行数据输出端，将数据传到下一个。
第15、1~7脚，并行输出口也就是驱动输出口，驱动LED4953的作用：行驱动管，功率管。
其部是两个CMOS!, 1、3脚VCC 2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、& 5、6才会输出，否则输出为高阻状态•TB62726勺作用：LED驱动芯片，16位移位锁存器。
第1脚GND电源地。
第24脚VCC电源正极第2脚DATA串行数据输入第3脚CLK时钟输入第4脚STB锁存输入第23脚输出电流调整端，接电阻调整第22脚DOUT串行数据输出第21脚EN使能输入六、LED显示屏常见故障及检修方法整板不亮，暗亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC24有无虚焊短路，245上对应的使能（EN信号输入输出脚是否虚焊或短路到其它线路。
4、用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，则判断为电源模块坏。
5、测量电源模块电压低，调节微调（电源模块靠近指示灯处的微调）使电压达到标准。
注：主要检查电源与使能（EN信号。
在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A B C D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A B C D输出端与138之间是否断路或虚焊、短路。
3、检测A B C D各信号之间是否短路或某信号与地短路。
注：主要检测ABCD亍信号。
全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
2、目测单元板上的行管引出脚是否虚焊；如果是，将引脚焊好。
3、用万用表测量行管输出端电压是否正常（万用表测量方法：黑表笔接GND 红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应HC138勺输出端是否正常；如是，贝U判断HC13啲输出端与行管的输入端断路；若否，则判断HC138H坏。
4、如果以上测量均属正常，则行管本身存在质量问题，用同型号行管换之在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A B C D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726输出端连接。
2、目测单元板上故障所对应的模块管脚及集成电路是否虚焊、短路、断路；如是，将引脚焊好。
3、用万用表测量HC595勺输出端【HC595勺输出引脚：1、2、3、4、5、6、7、15共八列控制端；测量时应区分红、绿集成电路、顺序排列为：红、绿（R G）! 电压是否正常；如是，则判断HC595俞出端与模块输入端断路；如否，则判断HC595 坏、用同型号的HC59集成电路换之（替换集成电路HC595寸，注意电路引线别断开）。
有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。
显示混乱，输出不正常1、单元板上的连接线、26P排线及其它一些电路是否正常2、分别检测时钟信号、595OE端锁存时钟、138EN端的信号（26P共分为13组, 其中4组为时钟、6组为595OE端、7组为锁存时钟、12组为138EN端）输入是否正常，如是，贝U前面单元板输出端有问题，若否，贝U再查信号送至HC24后有无驱动，若否，则判断为HC24坏，用同型号的HC24换上。
