烧写软件出现错误问题解决

双龙烧写器软件设置教程(一)双龙烧写器软件设置教程1. 安装双龙烧写器软件•下载双龙烧写器软件安装包。

•打开安装包，按照提示进行安装。

2. 打开双龙烧写器软件•在桌面或开始菜单中找到双龙烧写器图标。

•点击图标打开双龙烧写器软件。

3. 设置烧写器3.1 连接烧写器设备•使用USB线将烧写器设备连接到电脑。

•确保烧写器设备与电脑成功连接。

3.2 选择烧写器设备•在双龙烧写器软件界面中，点击设备菜单。

•从下拉菜单中选择正确的烧写器设备。

3.3 检查连接状态•在双龙烧写器软件界面中，点击设备菜单。

•确保烧写器设备的连接状态显示为“已连接”。

4. 设置烧写选项4.1 选择烧写目标•在双龙烧写器软件界面中，点击目标菜单。

•从下拉菜单中选择需要烧写的目标文件。

4.2 配置烧写参数•在双龙烧写器软件界面中，点击参数菜单。

•设置烧写的参数，如烧写速度、烧写模式等。

4.3 预览烧写结果•在双龙烧写器软件界面中，点击预览菜单。

•预览烧写的结果，确保设置正确无误。

5. 开始烧写•在双龙烧写器软件界面中，点击开始菜单。

•点击“开始烧写”按钮，开始进行烧写操作。

•等待烧写过程完成。

6. 检查烧写结果•在烧写完成后，验证烧写结果是否符合预期。

•若烧写结果不正确，重新进行烧写设置和操作。

7. 烧写器软件常见问题解决•如果在使用双龙烧写器软件过程中遇到问题，可以参考以下常见问题解决方法：–问题一：烧写速度过慢•解决方法：尝试调整烧写速度参数，或检查设备连接是否正常。

–问题二：烧写出错•解决方法：检查烧写器设备和目标文件是否兼容，或重新选择烧写参数。

–问题三：软件无法打开•解决方法：尝试重新安装双龙烧写器软件，或检查电脑系统是否兼容。

以上就是双龙烧写器软件设置的详细教程，希望能对您有所帮助！8. 其他设置选项8.1 设置烧写保护•在双龙烧写器软件界面中，点击保护菜单。

•根据需要，选择是否启用烧写保护功能。

•如需设置密码保护，输入密码并确认。

宏晶STC单片机使用STC-ISP串口烧录失败的原因与解决方法汇总 (Ver0.99.14) (Click here for the English version: STC MCU STC-ISP serial programming failure causes and solutions點擊查看繁體中文版本: 宏晶STC單片機使用STC-ISP串口燒錄失敗的原因與解決匯總)STC单片机使用串口ISP（在系统编程：InSystemProgram）编程（或称：下载、烧写、烧录等），不需专用编程器，只要有串口和单片机接成最小系统（带有MAX232电路）就可以了，非常方便。

(注：若USB转串口下载器/下载线本身可直接输出TTL 电平，则连MAX232电路也不需要(例如使用CH340T芯片的下载器))。

2014.08起，最新新的STC15W4KxxS4系列单片机支持直接接USB D+/D-下载，非常方便。

但是大量的实际编程下载时可能遇到各种各样下载失败的问题，影响了用户体验，现整理原因和解决方法如下：下载不成功不外乎单片机本身或下载环境这两方面的问题，我们可使用替换法来检查问题出在何处，首先可试更换另一片单片机或另一个下载线或下载板，排除个体差异。

因STC-ISP对串口信号的时序、电平的指标要求较严格，若果使用低价的劣质USB转串口线，问题大多出现于此。

我们强烈建议以下配置作为测试标准平台：台式机的原生串口 + 32位的WINXP（64位可能兼容性不够好）+ 原厂MAX232(SP232)芯片（3.3V系统需要MAX3232）+ 单片机最小系统。

（注意：部分用户的精简版WINXP 由于组件不完整，可能导致STC-ISP 软件不能正常运行或出错，请改用完整版）其实，STC-ISP软件已经列出了常见的下载失败原因，见下图：1.在单片机停电状态下，点下载按钮，再给单片机上电。

2.停止下载，重新选择 RS-232 串口, 接好电缆。

DSP调试及烧写和加载常见错误及分析在进行DSP调试、烧写和加载过程中，常见的错误有很多，下面是一些常见错误及其分析：1.调试错误：-问题描述：无法连接到DSP设备。

-分析：可能是因为设备未正确连接，或者连接线路有问题，也可能是驱动程序不兼容导致的。

-解决方法：检查设备的连接状态，确保连接正确；检查连接线路是否完好；更新或卸载并重新安装驱动程序。

2.烧写错误：-问题描述：烧写失败或者烧写之后设备无法启动。

-分析：可能是烧写的文件有错误或者不完整，也可能是设备本身存在问题。

3.加载错误：-问题描述：加载程序时出现错误，或者加载之后程序无法正常运行。

-分析：可能是加载的程序有问题或者与设备不兼容，也可能是设备本身存在问题。

4.软件错误：-问题描述：使用的调试、烧写或加载软件出现错误或崩溃。

-分析：可能是软件本身存在问题，也可能是与其他软件或系统的兼容性冲突。

-解决方法：更新软件版本，或者使用其他可靠的软件；检查是否存在与其他软件或系统冲突的情况，如果有需要进行排查和修复。

5.设备故障：-问题描述：设备无法识别、烧写或加载，存在硬件故障。

-分析：可能是设备损坏或老化，设备内部电路出现问题。

-解决方法：检查设备的物理状态，是否存在损坏或老化情况；检查设备的内部电路，如果有问题需要进行修复或更换。

6.嵌入式系统错误：-问题描述：DSP芯片上的嵌入式系统无法正常运行。

-分析：可能是系统的软件代码有问题，硬件与软件的不匹配，系统配置错误等。

-解决方法：检查系统的软件代码，重新进行编译、调试和烧写；检查系统的硬件与软件的兼容性，如果有问题需要进行修复或更换；检查系统的配置参数，进行适当的修改。

在遇到以上错误时，可以根据具体情况进行分析和解决。

同时，可以参考调试、烧写和加载工具的操作手册，寻求厂商的技术支持，或者查阅相关的文档和资料来获取更多的帮助和解决方案。

调试、烧写和加载过程中可能会遇到各种各样的问题，需要耐心和细心进行排查和解决。

首次烧写程序后j-link无法识别的解决方法“首次烧写程序后jlink无法识别的解决方法”一、背景介绍（300-500字）Jlink是一种广泛应用于嵌入式系统开发的调试器和编程器。

它可以通过USB接口连接到目标板，实现对目标板的烧写程序、调试和硬件测试等功能。

然而，有时在首次烧写程序后，可能会出现jlink无法识别目标板的情况，导致无法继续进行调试和其他操作。

本文将针对首次烧写程序后jlink无法识别的问题提供一系列解决方法，以帮助读者解决这一常见的问题。

二、问题分析（500-1000字）1.硬件连接问题首先，我们需要确认硬件连接是否正确。

检查目标板的供电情况，确保其已经正确连接到jlink，并且使用的是可靠的连接线。

有时候，连接线松动或损坏会导致jlink无法识别目标板。

2.驱动程序安装问题jlink需要在计算机上安装相关的驱动程序才能正常识别目标板。

首先，我们需要检查是否正确安装了jlink的驱动程序。

可以尝试重新安装驱动程序，或者更新到最新版本的驱动程序。

同时，确保驱动程序与操作系统的版本兼容性。

3.固件版本问题jlink设备本身也有固件版本，不同的固件版本可能会对目标板的识别有影响。

如果出现无法识别的问题，可以尝试升级jlink的固件版本，或者降低固件版本至与目标板兼容的版本。

4.目标板设置问题在烧写程序之前，我们需要在目标板上进行一些设置，以确保jlink能够正确识别它。

常见的设置包括将目标板设置为jlink模式、选择正确的接口和速率等。

请参考目标板的用户手册，了解如何正确设置目标板以与jlink进行通信。

5.软件配置问题使用jlink进行调试和烧写程序时，还需要正确配置相关的软件工具。

确保所使用的软件工具已经正确配置，并且选择了正确的连接器（Linker）和目标板（Target）。

例如，在Keil等集成开发环境中，需要正确选择jlink作为目标板调试的工具。

6.硬件故障问题最后，我们还需要考虑可能存在的硬件故障问题。

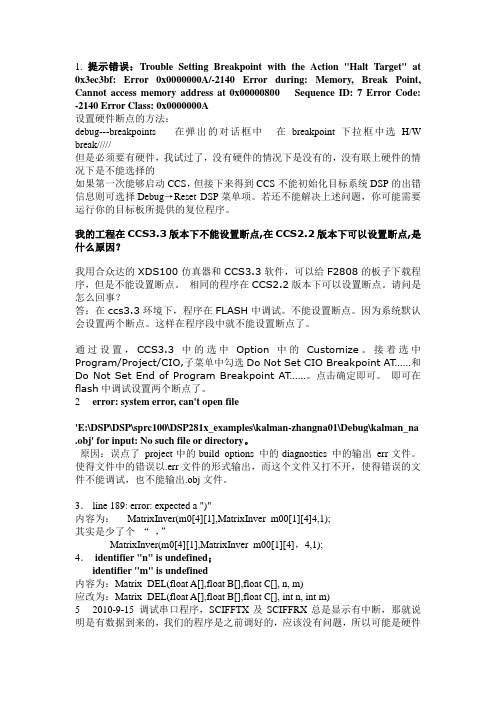

1. 提示错误：Trouble Setting Breakpoint with the Action "Halt Target" at 0x3ec3bf: Error 0x0000000A/-2140 Error during: Memory, Break Point, Cannot access memory address at 0x00000800 Sequence ID: 7 Error Code: -2140 Error Class: 0x0000000A设置硬件断点的方法：debug---breakpoints 在弹出的对话框中在breakpoint 下拉框中选H/W break/////但是必须要有硬件，我试过了，没有硬件的情况下是没有的，没有联上硬件的情况下是不能选择的如果第一次能够启动CCS，但接下来得到CCS不能初始化目标系统DSP的出错信息则可选择Debug→Reset DSP菜单项。

若还不能解决上述问题，你可能需要运行你的目标板所提供的复位程序。

我的工程在CCS3.3版本下不能设置断点,在CCS2.2版本下可以设置断点,是什么原因？我用合众达的XDS100仿真器和CCS3.3软件，可以给F2808的板子下载程序，但是不能设置断点。

相同的程序在CCS2.2版本下可以设置断点。

请问是怎么回事？答：在ccs3.3环境下，程序在FLASH中调试。

不能设置断点。

因为系统默认会设置两个断点。

这样在程序段中就不能设置断点了。

通过设置，CCS3.3中的选中Option中的Customize。

接着选中Program/Project/CIO,子菜单中勾选Do Not Set CIO Breakpoint AT……和Do Not Set End of Program Brea kpoint AT……。

点击确定即可。

即可在flash中调试设置两个断点了。

2 error: system error, can't open file'E:\DSP\DSP\sprc100\DSP281x_examples\kalman-zhangna01\Debug\kalman_na .obj' for input: No such file or directory。

DSP烧写错误原因1.DSP程序烧写后，带仿真器程序能正常运行，通信测试是对的，但拔下仿真器后就出错了，请问是什么原因？答：串口通信连着仿真器说明有硬件电气连接。

使用无源rs232转485接口跟dsp通信的，接着仿真器就行，不接仿真器通信异常。

然后把485的地和dsp电源的地共起来，就好了。

2. DSP使用仿真器很正常工作,但是通过烧写到ROM后,load代码到DSP RAM中后无法正常运行.答：首先检查你的烧写程序可有问题。

有些烧写程序指定.test代码长度。

其次在代码上找问题，可以锁定在在线与烧写cmd文件的变化。

烧写原理是什么？代码编译为二进制或十六进制数，搬移进rom，存储起始地址、长度确定没有问题。

假设正确，检查能否在线对rom进行正常的擦除与读写？假如还是正确，检查硬件电路，这个就比较麻烦了。

确定启动模式设置的正确？自举启动要dsp外围电路的电压、时钟、模式选择、默认态确认正确？还有问题就是芯片自启动有问题了3.我也出现过能仿真，但不能烧写的情况！解决方法：降低时钟频率。

点击FLASH插件上的“View Config File”，打开VAR.h文件。

将该文件中的“PLL_PATIO_CONST .Set 0000h”改成“PLL_PATIO_CONST .Set 0200h”存盘后，执行目录下的Buildall.bat批处理文件。

再重新启动CCS及FLASH插件。

最大可能是DSP的FLASH烧掉了，这个烧掉不影响程序的仿真；我之前也是烧不进去，后来换了块芯片就好了，芯片的来源很重要。

第二个问题是你在烧写程序时将CMD修改了没有，要跳过密保单元；你的memory map设置是否正确? 还有如果烧写flash 评估办上跳线是否正确? 我用的时候好几块评估板都是可以load programme 。

可以加载到ram 中进行仿真，但是不能烧写道flash 进行自动运行。

4.我也遇到这样的问题，同样郁闷。

CCS2.21.00使用中存在问题及解决方法（整理中…）1、不能选择所使用DSP开发板？答：安装如图深蓝色背景的硬件驱动。

如不存在，需要运行“开发系统驱动\USB\USBdrv6x.exe”。

2、电脑和硬件仿真器连接错误，显示不能初始化CPU？答：检查硬件管理器中是否存在BLACKHAWK设备，若不存在，安装驱动程序。

使用ICETEKEMUReset.bat初始化硬件仿真器，若多次出现错误，很可能是连接线有问题，拔掉USB连接线重连。

复位开发板，每次多按几下，每次1-2秒。

上图为硬件仿真器复位出错时显示结果。

上图为硬件仿真器正确复位时显示信息。

3、多次复位DSP开发板仍显示“通信错误，请检查电缆或开发板”？答：连接线接触不良或损坏，更换连接线。

4、调试程序时，显示“变量未定义”？答：若程序无错误，则可能是.out文件未加载。

5、程序运行结果不正常，在断点程序不停止运行？答：关闭所有工程，重新打开需要使用的工程文件，在CCS软件中复位（有时需要多次）RESET CPU，RESTART，然后重新上载.out 文件。

6、加载程序时，提示“大小端不匹配”？答：硬件和软件中大小端设置不同，系统默认为小端，大端没有库文件支持。

首先关闭CCS软件，然后关闭开发板电源，在开发板上改变跳线J6.2为OFF，依次打开开发板电源，CCS软件。

7、编译时提示“_c_int00未定义”？答：工程文件中未加入相关库文件。

8、硬件仿真器有两个指示灯，红色为电源指示，连接USB口即亮，绿色为运行指示灯，若驱动安装不正确不亮，安装正确才亮。

两个指示灯都亮时开发板才能正确工作。

9、仿真器驱动没有装好，可以查看“Studio_v3.3/cc/bin”路径下的“xdsfast3.dll”文件，如果这个文件是160K大小（大小和其他正常连接的电脑上同一文件比对确定）那么驱动就是没有装好的。

如果出现这样的问题，即使重装驱动往往也不能成功。

程序烧录培训课件(经典之作)xx年xx月xx日目录•程序烧录基础概念与原理•烧录工具与设备选型指南•固件文件处理与准备流程详解•实际操作：从连接到烧写全过程演示•故障诊断与排除技巧分享•总结回顾与展望未来发展趋势01程序烧录基础概念与原理程序烧录定义及作用定义程序烧录是指将编译后的程序代码通过特定方式写入到芯片或存储器中，使其能够被目标设备执行的过程。

作用程序烧录是嵌入式系统开发、单片机应用等领域中不可或缺的一环，它使得硬件设备能够按照预期的功能和性能运行。

ISP 烧录JTAG 烧录并口烧录USB 烧录常见烧录方式介绍01020304通过芯片内置的串行接口（如SPI 、I2C 等）进行程序烧录，无需专用的烧录器。

利用JTAG 接口对芯片进行程序烧录和调试，适用于具有JTAG接口的芯片。

通过并口连接芯片和烧录器，实现高速的程序烧录。

通过USB 接口连接芯片和电脑，利用USB 协议进行程序烧录。

原理剖析：从硬件到软件硬件支持芯片或存储器需要具备可编程的接口和相应的控制逻辑，以便接收并存储程序代码。

烧录器作用烧录器作为连接电脑和芯片的桥梁，负责将编译后的程序代码转换为芯片能够识别的二进制格式，并通过特定的通信协议将程序写入到芯片中。

软件流程在软件层面，程序烧录通常包括编译、链接、定位、下载和验证等步骤。

编译器将源代码转换为机器码，链接器将各个模块链接成一个完整的程序，定位器确定程序在存储器中的位置，下载器将程序写入到芯片中，验证器则用于检查程序是否正确烧录。

02烧录工具与设备选型指南常见烧录工具介绍及比较支持多种ARM内核芯片，具有高速下载和调试功能，稳定性好。

针对STM32系列芯片的专用烧录工具，易于使用且价格适中。

适用于AVR单片机的低成本烧录工具，具有开源和跨平台特性。

常用于烧录ESP8266、ESP32等芯片的低成本USB转串口工具。

J-Link ST-Link USBasp CH340/CH341芯片类型与兼容性烧录速度调试功能成本预算设备选型关键因素分析选择与目标芯片匹配的烧录工具，确保良好的兼容性和稳定性。

STC-ISP-V6.85安装使用常见问题控件版本过期错误
在打开STC的ISP下载界面时若出现如下画面
或者与之类似的加载失败和版本过期的错误提示的解决方法：
将解压目录下的“comdlg32.ocx”文件复制到“c:\windows\system32\”下，覆盖原文件，然后再次运行应用程序
控件不能正确注册错误
一般这种错误只会出现在windows7和vista系统，当打开STC的ISP 下载界面时若出现如下画面
或者如下画面时
解决办法是以管理员身份运行可执行程序即可，具体操作如下：1．进入STC的ISP下载程序所在的目录，找到可执行文件2．右键点击可执行文件
3．在右键菜单中选择“以管理员身份运行程序”，从而可以带到注册控件的目的
4．下次再运行程序时便可直接打开了
XP、WIN7 启动不正常
重点说明：如果你的是XP系统 STC-ISP软件一般可以正常启动，如果出现下面的图片
一般是因为你的电脑装了WORD精简版引起的，也就是说你的WORD软
件同你的STC-ISP软件有冲突，解决方法，一般需要更换系统才可以，如果你觉得不麻烦，你点多几次上面的图片中的确定，三次以上，也可以打开STC-ISP软件。
