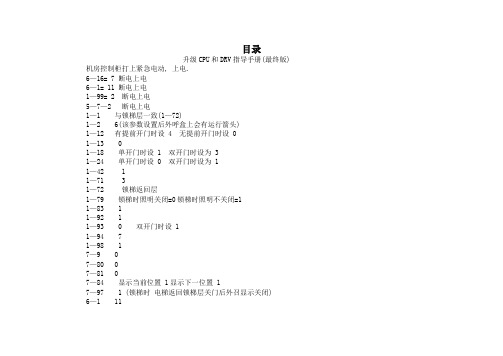

目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写62 1用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏下例描述了召梯的步骤。
目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.2 LCE?用户界面的LEDs和按钮71.2变频器用户界面142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器163.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写621用户界面的操作手册1.1 CPU用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试下例描述了召梯的步骤。
目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写62 1用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示下例描述了召梯的步骤。
一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。
它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。
在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。
课程描述课程编号: S1-EL-10课程名称: 称重装置课程内容: 称重调试，接地检查课程对象: 巨人通力工作一年以上了解称重的结构课程目标:掌握称重的调整所需设备: 投影仪、白板、记号笔推荐课时: 1小时更新日:更新人:目录1称重调整 ............................................................................................................................................................ - 2 -1．1 称重简介 ............................................................................................................................................. - 2 -1．2 称重调整 ............................................................................................................................................. - 2 -1．2.1 ECW-S100型称重装置 .................................................................................................................... - 2 -1．2.2 SSM型称重装置 .............................................................................................................................. - 3 -2 电梯接地检查 ................................................................................................................................................... - 4 -1称重调整1．1 称重简介巨人通力采用ECW-S100和SSM 两种型号的称重传感器，它们均安装于轿底，检测电梯轿底因载重而产生的位移变化 ，从而输出不同的称重信号。
E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录,清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值必备1-1 主楼层选择主楼层(1楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--601-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—991-12 激活ADO 激活提前开门功能0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--601-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。
0=无该功能(0-991-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。
0=无该功能(0-991-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34:E的类型0=按钮(DOEB;1=开关带蜂鸣器(DOES;2=开关不带蜂鸣器(DOES;1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯1#梯此菜单项选择择的楼层是第一泊梯楼层(PAM2#梯此菜单项选择择的楼层是第二泊梯楼层(PAS3#梯此菜单应0,0=0FF,nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关,1=A 门优先,2=B门优先,3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30(1-99秒1-33 泊梯模式选择单台或群组泊梯0=关,1=单梯,2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF功能0=关,nn=指定楼层1-35 自动返回特定楼层(ADF功能将电梯开往此楼层0=回主楼层,nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号,一旦停梯使这些信号开始响应0=关,1=开,1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关,1=开1-42 内选登记蜂鸣器当内选按亮(登记时发出一短促声音0=关,1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关,1=开1-44 司机模式选择0:标准1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制指定LCEOPT 的锁输入信号-锁-的用法0=关,1:锁内选,2:锁外呼, 3:锁内选和外呼1-46 优先下呼1。
参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）7—5 门锁防短接都要设为1submenu1-1 submenu2-17—9 0 门方向改变时间7—80 0 蜂鸣器音量7—81 0 主站蜂鸣器音量7—84 1 轿厢位置控制，显示当前位置7—97 1 OSS LCN 功能锁梯后返回基站厅外召无显示6-95 0 16-3 现场实际值m/s(电梯额定速度)6-4 现场实际值 kg(电梯额定载重)6-6 现场实际值mm（曳引轮直径）6-27 3.06-28 1206-39 0.50 0.50（提前开门速度）6-60 10.37 10.37(主机类型）6-61 3 3（抱闸类型）6-64 8192 8192（编码器脉冲数）6-67 120 120（电机极限工作温度）6-80 310 3106-81 现场实际值 A (电机额定电流)6-82 现场实际值Hz (电机额定频率)6-83 现场实际值r/min(电机额定转速)6-84 现场实际值Kw(电机额定输出功率)6-90 110 110（抱闸打开电压）6-91 110 110（抱闸维持电压）➢ 1. 编码器方向确认(6_75)选择1（实时显示电梯速度）手动释放主机抱闸（使用制动器松闸手柄）。
