安装电梯施工方案1. 引言电梯是现代建筑中必不可少的设施之一，它极大地方便了人们的出行。
本文将提出一份安装电梯的施工方案，以确保施工过程安全顺利。
2. 前期准备在施工前，需要进行一系列的前期准备工作。
首先，根据建筑结构和设计要求，确定电梯的位置、规格和型号。
然后，与电梯供应商进行合作，购买符合要求的电梯设备。
同时，应聘请专业的电梯安装团队，确保施工人员具备相关证书和经验。
3. 施工步骤（1）现场准备：根据设计图纸，确定电梯井的尺寸和位置。
清理井底，确保施工区域干净整洁。
（2）井道施工：按照规范进行井道的施工，包括搭建脚手架、安装井道墙体和地板等。
（3）轿厢安装：将电梯轿厢吊装到井道内，并进行固定和校正。
同时，安装轿厢门和门套。
（4）导轨安装：在井道内安装导轨，确保其垂直和水平度满足要求。
（5）电气连接：连接电梯的电源线路和控制线路，确保电器设备的正常运行。
（6）调试验收：对电梯进行全面的调试和测试，确保各项功能正常，达到安全要求。
4. 安全措施施工过程中，必须严格遵守安全规范，确保施工人员和周围环境的安全。
以下是一些常见的安全措施：（1）佩戴并正确使用个人防护装备，如安全帽、安全鞋等。
（2）严禁在高处工作时玩闹或赶工，保持专注和稳定。
（3）确保施工现场周围的区域封闭，并设立明显的警示标志。
（4）合理安排施工人员的工作时间和轮班，避免疲劳导致的事故发生。
5. 结束语通过以上施工方案和安全措施，我们可以确保电梯的安装过程安全有序。
在施工过程中，我们应严格按照相关标准和规范进行操作，确保电梯能够正常运行，为用户提供便利和安全的出行方式。
电梯安装施工方案——有机房曳引式电梯工程编号：JTHA（工）20160630工程名称：中华女子学院电梯更新工程建设单位：中华女子学院编辑 :审核 :批准 :北京巨通恒安电梯工程有限公司目录一、有机房曳引式电梯安装施工方案1、工程概况2、编制标准3、施工部署4、资源配置5、管理措施6、主要施工工具使用方法和注意事项7、施工总计划8、主要施工过程描述及技术要求9、调整、试验、试运行10、部分土建工程11、最终检验12、交付过程13、电梯安装施工方案评审记录二、技术、安全交底附表1 电梯安装工程施工进度表一、有机房曳引式电梯安装施工方案1. 工程概况工程量：8部使用编号：L1~L8，L1和L2；L3和L4；L6和L7为并联电梯，L5、L8为单台运行电梯。
规格型号：通力乘客电梯施工日期：2016.07.25——2016.08.312. 编制依据根据国家标准、北京市地方标准及本公司技术规范：1)GB7588-2003 电梯制造及安装安全规范（现行新执行标准）2)GB/T10058-2009 电梯技术条件3)GB/T10059-2009 电梯试验方法4)GB/T10060-2011 电梯安装验收规范5)GB50310-2002 电梯工程施工质量验收规范6)BJ01-26-96 建筑安装分项工程施工工艺规程（第八分册）电梯安装工程7)DB11/419-2007 电梯安装、维修作业安全规范8)DB11/420-2007 电梯安装、改造、重大维修和维护保养自检规则9)TSG T7001-2009 电梯监督检验和定期检验规则——曳引及强制驱动电梯及#修改单3. 施工部署3.1工程管理目标3.1.1质量控制：符合上述国家标准和北京市地方标准及公司级技术要求。
3.1.2工期：42天。
3.1.3安全保证：不出重大伤亡事故。
3.2工程管理：3.2.1配合：土建工程（或钢架结构）达到电梯安装必备条件时及土建施工单位互相配合，施工进度、现场安全、交叉作业积极进行协调。

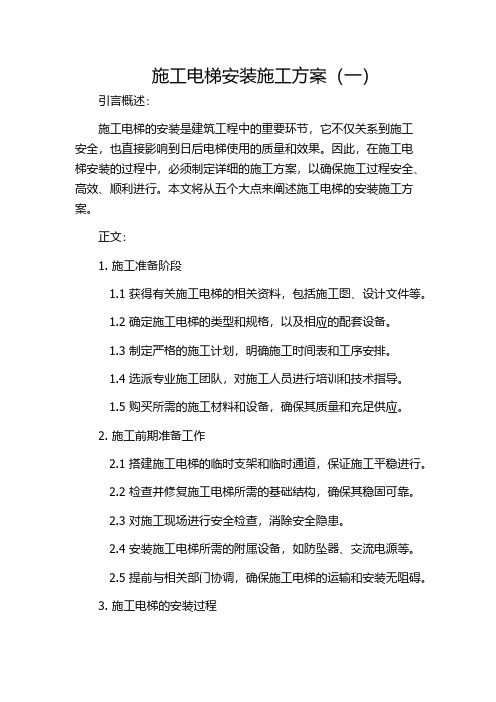

施工电梯安装施工方案（一）引言概述：施工电梯的安装是建筑工程中的重要环节，它不仅关系到施工安全，也直接影响到日后电梯使用的质量和效果。
因此，在施工电梯安装的过程中，必须制定详细的施工方案，以确保施工过程安全、高效、顺利进行。
本文将从五个大点来阐述施工电梯的安装施工方案。
正文：1. 施工准备阶段1.1 获得有关施工电梯的相关资料，包括施工图、设计文件等。
1.2 确定施工电梯的类型和规格，以及相应的配套设备。
1.3 制定严格的施工计划，明确施工时间表和工序安排。
1.4 选派专业施工团队，对施工人员进行培训和技术指导。
1.5 购买所需的施工材料和设备，确保其质量和充足供应。
2. 施工前期准备工作2.1 搭建施工电梯的临时支架和临时通道，保证施工平稳进行。
2.2 检查并修复施工电梯所需的基础结构，确保其稳固可靠。
2.3 对施工现场进行安全检查，消除安全隐患。
2.4 安装施工电梯所需的附属设备，如防坠器、交流电源等。
2.5 提前与相关部门协调，确保施工电梯的运输和安装无阻碍。
3. 施工电梯的安装过程3.1 运输施工电梯到施工现场，并进行车载组装。
3.2 将施工电梯吊装到指定位置，确保吊装安全可靠。
3.3 进行电梯井道、轿厢和机房的安装和调试。
3.4 进行电梯的上、下导轨安装和调整。
3.5 进行电梯的相关配套设备安装和联调，确保电梯的正常运转。
4. 安装后的检验和调试4.1 对施工电梯进行全面的功能和安全性的检测。
4.2 调整电梯的平层精度和传动系统的工作效果。
4.3 进行正常负荷和超载条件下的连续测试。
4.4 进行门系统的测试和调整，确保开门、关门的顺畅。
4.5 对施工电梯进行质量验收，并办理相应的手续和证书。
5. 安装施工方案的总结在施工电梯安装过程中，我们必须高度重视施工准备、施工前期准备工作、安装过程、检验和调试等环节，确保施工质量和安全。
只有在各个环节都严格按照规范操作，才能保证施工电梯的使用效果和安全性。
施工电梯安装方案施工电梯安装方案范文（通用8篇）为保障事情或工作顺利开展，我们需要提前开始方案制定工作，方案是从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划。
方案要怎么制定呢？以下是小编为大家收集的施工电梯安装方案范文，欢迎大家分享。
施工电梯安装方案篇1一、工程概况：源通中心位于厦禾路与思明北路交会处，房屋为框剪结构，地上二十七层，檐高88米，为了施工需要安装施工电梯2台。
二、总平面图：详见施工平面图图纸。
三、电梯位置：电梯安装于房屋的（C）～（D）/(10) 、（M）～（N）/(10’)外。
四、电梯类型：电梯为方型标准节，上海宝达工程机械有限公司制造，型号：SCD200/200J。
五、安装方案：1、安装前的准备工作及注意事项：①患有心脏病、高血压、癫病不得上高空作业。
②6人组成安装小组，由专业人员安装，并持证上岗。
③安装前必须熟知安装阶段的安全要求全部内容，了解电梯的机械及电气性能原理、构造。
④准备好安装时的一切工具，安全用具、零配件等。
⑤必须将2带安装的标准节、附墙架、对重系统等零部件的插口、销孔、螺孔等穿插处去、除毛刺，并在这些部位及齿条上和对重导轨上涂适量润滑脂，对滚动部件确保其润滑充分及转动灵活。
⑥在安装工地周围加设保护棚、围栏，设警戒监护和警示牌。
⑦砼基础必须达到所规定的凝固周期及强度。
2、安装步骤：①先将导架底架及围护底架运至事先准备好的基础上，用地脚螺栓连接紧固，安装好第一、二、三节标准节。
标准节与底架连接好后，用经纬仪或铅垂线在两个方向上检查导架与水平的垂直度，误差小于1/1000M。
②安装基础底架四周围栏、门框，将它们与底架用螺栓相连接，调整好门框的垂直和灵活度。
③安装吊笼，将转动机构上的压轮调到最大偏心位置，卸下吊笼上的安全钩及对安全有影响的滚轮，松开笼内电机上的制动器。
用塔吊吊起吊笼，从导架上将吊笼对入导架，平稳放在适合高度的垫木上，重新安装好卸下的安全钩和滚轮，柱管的间为0.5mm,压轮与齿条背面的间隙为0.55mm，传动齿轮和齿条的咬合间隙保证0.2～0.3mm。
施工电梯安装施工方案一、工程概况本工程为_____项目，位于_____，总建筑面积为_____平方米，建筑高度为_____米。
为满足施工人员和材料的垂直运输需求，计划在建筑物_____侧安装一台施工电梯。
二、施工电梯选型根据工程实际情况和施工要求，选用_____型号施工电梯，该电梯额定载重量为_____千克，最大提升高度为_____米，能够满足本工程的施工需要。
三、施工准备1、技术准备熟悉施工电梯的安装说明书和相关技术规范。
制定详细的安装施工方案，并向施工人员进行技术交底。
2、现场准备清理安装现场的障碍物，确保安装场地平整、坚实。
按照施工电梯基础图的要求，浇筑好基础，并预留好地脚螺栓孔。
在安装现场设置警戒区域，禁止无关人员进入。
3、设备和材料准备检查施工电梯的各部件是否完好无损，如有损坏应及时修复或更换。
准备好安装所需的工具和材料，如扳手、螺丝刀、电焊机、钢丝绳等。
四、安装工艺流程1、基础节安装将基础节吊运至基础上，用地脚螺栓固定好。
调整基础节的水平度，使其误差不超过 1/1000。
2、标准节安装在基础节上安装第一道标准节，用螺栓连接牢固。
依次向上安装标准节，每安装一道标准节都要进行垂直度的测量和调整，确保垂直度误差不超过 1/1000。
3、附墙架安装当施工电梯的高度达到规定的附墙距离时，安装第一道附墙架。
附墙架的安装应符合说明书的要求，与建筑物的连接要牢固可靠。
每隔一定的高度安装一道附墙架，确保施工电梯的稳定性。
4、吊笼安装将吊笼吊运至标准节上方，缓慢放下，使吊笼的导向轮与标准节的导轨接触良好。
安装好吊笼的传动装置和安全装置，并进行调试。
5、对重安装将对重吊运至对重导轨上方，缓慢放下，使对重的导向轮与导轨接触良好。
安装好对重的钢丝绳和安全装置，并进行调试。
6、电气系统安装按照施工电梯的电气原理图，安装好电气系统的线路和设备。
进行电气系统的调试和测试，确保各项功能正常。
7、调试和验收对施工电梯进行全面的调试，包括吊笼的升降、制动、限速器、安全门等装置的测试。
工程施工电梯安装方案一、前期准备工作1.项目组织：成立电梯安装项目组，确定项目负责人和组织结构，明确各成员的职责和任务。
2.预算和采购：编制电梯安装预算，根据需要采购所需的电梯设备和相关材料。
3.设计和审批：委托专业设计机构完成电梯安装的相关设计和图纸，并按照相关法规和规定进行审批。
4.施工计划：根据设计和审批的结果，编制电梯安装施工计划，确定施工的时间安排和工作流程。
二、施工现场准备1.施工场地：对电梯安装所需的工地进行充分的准备，清理现场的障碍物和杂物，确保施工的顺利进行。
2.安全防护措施：制定并实施相应的安全防护措施，包括搭设安全围栏、设置警示标志等。
3.材料验收：确认所采购的电梯设备和相关材料的数量和质量，并进行验收。
三、基础施工1.基坑开挖：根据设计要求，进行基坑开挖，确保基坑的尺寸和深度符合要求。
2.基座施工：在基坑内铺设基座，修整基座的表面，确保基座的平整度和稳定性。
3.基础混凝土浇筑：将混凝土倒入基坑中，进行振实和养护，确保基础的牢固度和稳定性。
四、设备安装1.底坑安装：在基础上安装底坑，并加固固定底坑，确保底坑的稳定性。
2.井道搭设：根据设计要求，在底坑内搭设井道，确保井道的垂直度和平整度。
3.电梯轨道安装：将电梯轨道按照设计要求安装在井道内，确保轨道的水平度和垂直度。
4.看门狗和导轨安装：将看门狗和导轨安装在电梯轨道上，确保其稳定性和可靠性。
5.机房安装：根据设计要求，在安全的位置搭建机房，并将电梯机器人安装在机房内。
6.电气设备安装：将电气设备如电动机、控制柜等安装到机房内，并进行电气连接。
五、调试和验收1.设备调试：在安装完成后，对电梯设备进行调试，确保其正常运行和安全可靠。
2.相关测试：包括电梯的负载测试、速度测试、平衡测试等，确保电梯各项指标符合设计要求。
3.相关验收：按照相关法规和规定，进行电梯安装的验收工作，包括设计验收和监理验收等。
六、后期维护1.维护人员培训：对维护人员进行培训，使其了解电梯设备的操作和维护方法。
施工电梯安装工程施工方案㈠提升机安装：1、安装顺序混凝土基础施工→安装底座→安装导轨架→吊笼安装→安装天梁→安装抱杆→安装附墙架→固定天梁→穿绕钢丝绳→安装电器装置。
2、安装主机⑴安装底架底架通过地脚螺栓连接在混凝土基础上，安装导轨架的四个连接平面偏差不得大于2mm，允许在底架下面垫平，然后拧紧地脚螺栓；⑵安装导轨架①导轨架是整个提升机的主体和吊笼上下运动的轨道；②导轨架标准节由无缝管与角钢拼接而成，每节2m，使用4个M20高强度螺栓连接，节间连接螺栓的预紧力矩520N•m；③导轨最多可安装32节，根据架设高度确定需要数量。
节间有定位套定位。
⑶安装吊笼①吊笼由型钢焊接而成，是提升物料的主要工作机构，其上有断绳保护器，靠近导轨部件装有停靠装置，两个吊笼分别装于导轨架的两侧；②吊笼顶部装有主滑轮，用于安装起升钢丝绳，同时可以启动断绳保护器动作；③每笼装有8只导向滚轮，为吊笼导向，同时装有进料和出料门。
④安装两个导轨架后，即可安装吊笼。
可利用施工现场的塔吊安装，无起重设备也可以人工移动就位安装；⑤将吊笼上的导向轮安装就位后，同时将断绳保护器和平层装置安装于吊笼上，为以后调试做准备。
⑷安装天梁①天梁由下框和主梁组成，下框架用螺栓连接在导轨架标准节上，主梁焊在下框上，主要由12#槽钢为主体焊接而成；②天梁安有4支滑轮和两根销轴，用于两个吊笼的钢丝绳穿绕和二倍率后生根；③天梁最终置于塔顶，用塔吊吊装第三节导轨和天梁安装在导轨架上；④在安装阶段，天梁可利用自升装置由人工摇动，沿导轨架升到最顶端，然后利用抱杆，通过卷扬机把标准节吊至架顶端，使导轨架升高一节。
然后天梁再升至最高点，再吊装导轨架，以此重复，直至安装到预定高度。
⑸安装抱杆①抱杆安装在天梁上，天梁上设专门用于安装抱杆的竖管；②将抱杆插入竖管中即可。
抱杆随天梁上下移动，利用提升机的卷扬机起吊导轨架标准节和附着架等物；③抱杆的最大起重量不大于150kg。
⑹附着架的安装①在第五节导轨架中间安装第一道附着，附着架安装在导轨架中间水平腹杆处（连接件为厂家专门提供）；②提升机说明中与楼层附着距离为5节共10米附着一道。
施工电梯安装方案
电梯是在建筑物内提供垂直运输的设备，安装电梯需要考虑方案的合理性和安全性。
下面是一种施工电梯安装方案，以确保施工过程的顺利进行。
首先，进行施工前的准备工作。
确定电梯安装的位置和移动路径，确保没有障碍物和安全隐患。
为了方便施工，可以在安装要求的地方先进行平整，确保地面平整度符合要求。
还需检查施工现场的安全设施，如消防设备和紧急出口等。
接下来，进行电梯配套设备的安装。
先安装电梯轿厢，根据设计要求进行吊装和安装，确保轿厢垂直度和水平度符合要求。
然后安装电梯井道，在井道内固定电梯轨道，并安装好井道门。
接下来，进行电梯机房设备的安装。
根据设计要求进行机房的建设，确保机房内有足够的空间容纳电梯设备。
安装好电梯机房内的电梯主机和控制柜等设备，确保其固定可靠且连接正确。
然后，进行电梯电气和机械部分的连接。
连接电梯电气设备和机械设备，确保其工作正常和安全可靠。
进行电梯绝缘测试和保护装置的调试工作，确保电梯的电气安全。
最后，进行电梯的试验和调试。
根据相关标准进行电梯载荷试验和速度试验，确保电梯的运行符合国家标准和设计要求。
对电梯的各项功能进行全面测试和调试，确保电梯运行正常。
总结起来，电梯安装方案涉及到施工前的准备工作、电梯配套
设备的安装、电梯机房设备的安装、电梯电气和机械部分的连接以及电梯的试验和调试等步骤。
这些步骤的顺序和系列安装过程将确保电梯的正常运行和施工的安全进行。
一、编制依据1.1 电梯安装尺寸的设计依据依据《施工电梯安装尺寸规范》（GB 50222-2017）和《建筑设备安装工程施工质量验收规范》（GB 50230-2012）。
1.2 电梯技术规格的设计依据依据《施工电梯技术规范》（GB 10054.2-2011）。
1.3 电梯安装质量与安全遵循的依据依据《施工电梯安装质量验收规范》（GB 50224-2017）和《建筑施工安全检查标准》（JGJ59-2011）。
1.4 电梯安装依据的工艺文件依据《施工电梯安装工艺文件》（XX公司内部文件）。
1.5 安装单位能力简介XX公司具有多年的施工电梯安装经验，拥有一支专业的安装队伍和先进的技术设备。
二、工程简况2.1 工程基本情况工程名称：XX大厦施工电梯安装工程工程地点：XX市XX区XX路XX号建设单位：XX房地产开发有限公司设计单位：XX建筑设计院监理单位：XX工程监理有限公司施工总承包单位：XX建筑集团有限公司2.2 电梯主要参数型号：XX施工电梯额定载重：2000kg额定速度：0.6m/s提升高度：100m三、施工安排3.1 工程管理的组织机构成立项目组，负责施工电梯安装工程的全面管理工作。
3.2 工程目标确保施工电梯安装工程安全、优质、高效地完成。
3.3 施工协调管理的方法与措施建立健全施工组织设计，明确各工种、各环节的责任人和工作要求，确保施工电梯安装工程的顺利进行。
四、施工准备4.1 施工准备工作流程（1）编制施工组织设计；（2）编制施工电梯安装方案；（3）组织施工队伍；（4）准备施工材料；（5）进行现场勘察；（6）办理相关手续。
4.2 前期准备（1）办理施工许可证；（2）签订合同；（3）组织施工队伍进场；（4）熟悉施工图纸；（5）进行技术交底。
4.3 技术准备（1）编制施工电梯安装方案；（2）进行施工电梯安装前的技术培训；（3）制定安全措施。
4.4 设备、材料准备（1）准备施工电梯；（2）准备安装工具；（3）准备施工材料。
施工电梯安装施工方案一、引言施工电梯是在建筑工地上进行垂直运输和搬运工人、材料等重要设备，为确保施工安全和高效率，安装施工方案必不可少。
本文将详细介绍施工电梯的安装施工方案，从设备选型到施工流程等方面进行分析和说明。
二、设备选型1. 施工电梯的类型根据工地的特殊需求，施工电梯主要分为升降机、悬吊式施工电梯和爬升式施工电梯。
选择合适的类型要根据工地的需求、施工环境、空间限制和标准规定等因素综合考虑。
2. 设备性能要求在设备选型时，需要考虑施工电梯的最大承载重量、额定速度、高度、电源要求等。
同时，还需要确保设备符合国家和地方相关的安全标准和规定。
三、场地准备1. 确定施工电梯的位置根据施工现场的布局和工作需要，确定施工电梯的位置。
确保施工电梯的位置满足施工流程的要求，并且不影响其他施工工序的进行。
2. 场地平整和承重能力施工电梯所需要的场地应该具备足够的承重能力和平整度，以确保设备的安全运行。
在施工前，应对场地进行检测，确保场地的承重能力满足施工电梯的需求。
3. 施工电梯的固定为了确保施工电梯的稳定性，在施工前需要进行固定。
可以采用地锚或钢管等方式将施工电梯牢固固定在地面上，以防止设备的晃动和倾斜。
四、施工流程1. 安装电梯主体结构首先，根据设备选型确定的施工电梯类型，进行电梯主体结构的安装。
这包括安装电梯柱塔、钢丝绳、安全门等主要组件。
2. 安装电梯吊笼在电梯主体结构安装完成后，进行电梯吊笼的安装。
根据设计要求和施工图纸，将电梯吊笼安装在电梯主体结构上，并进行固定。
3. 安装电气系统接下来，进行电气系统的安装。
包括电梯控制系统、电源线路、安全保护装置等，确保电梯的正常运行和安全性。
4. 安装传动系统最后，安装传动系统，包括电机、减速器、传动轮等。
确保电梯能够正常运行、起升和下降。
五、安全考虑1. 安全栏杆和保护装置的安装在施工电梯安装过程中，要确保安装的安全栏杆和保护装置符合国家安全标准，为工人和设备提供足够的保护。
施工电梯安装方案XX工程公司年月日目录一、简述 (1)二、施工电梯构造 (4)1 、基础 (4)2、外笼 (5)3、吊笼 (5)4、标准节 (5)5、附墙架 (6)7、驱动装置 (8)8、安全限速器 (9)9、电器设备 (9)10 、对重装置 (10)三、安装与拆卸 (10)1 基本要求 (10)2.2 施工电梯基础 (11)2.3 外笼及吊笼安装 (12)2.4 电缆及电气装置的安装检查 (12)2.5 吊杆安装 (13)2.6 导轨架的安装 (13)2.7 附墙支撑的安装 (14)2.8 对重的安装 (14)2.9 天轮及对重钢丝绳的安装 (14)2.10 电缆导向装置 (15)2.11 安全限位装置的安装 (15)2.12 安装后的检查 (15)3操作与使用 (16)3.1 操作前的检查与润滑 (16)3.2 操作前的准备工作 (16)3.3 操作运行 (16)3.4 长降机限速器坠落试验及限速器的复位。
(17)4维修与保养 (18)4.1 每周保养 (18)4.2 每月保养 (19)4.3 每季保养 (19)4.4 每年保养 (19)4.5 坠落试验 (19)5安全操作注意事项 (22)一、简述**工程，是由28幢住宅房组成，其中：18层有5幢；15层有3幢；11层有7幢；5层有5幢；三层排房有8幢，均为框架结构。
18层层高为2.95~3.0m，建筑物总高度为：58.5m~60.3m。
15层层高为2.95~3.0m，建筑物总高度为：52.1m~49.9m。
11层层高为2.95~3.0m，建筑物总高度为：39.3m~41.65m。
5层层高为2.95m，建筑物总高度为：16.8m。
三层排房层高为：底层4.2m；底层以上为3.0m，建筑物总高为：12.81m。
11层以上（包括11层）采用SCD200/200型施工升降机，5层及三层排房采用井架（方案另行编）。
位置安装在各幢房的南侧，即在各幢房轴线位置（A）轴/（4）-（6）或（A）轴/（6）-（8）处。
根据各幢房形式来确定施工升降机位置和高度，在安装施工升降机前必须进行地基和支撑处理。
二、施工电梯构造1 、基础施工电梯基础为一混凝土平台,上置支承导轨架的外笼.按照本说明书的“安装与拆卸”的要求在安装现场浇注而成，见“SCD200/200施工电梯基础图”。
2、外笼本工程外笼为双吊笼，由防护围拦和底盘组成。
防护围拦为钢丝网护拦，依附在底盘上，围拦前方装有外笼门和电器连锁装置，外笼门一旦打开，吊笼将停车且在关闭笼门之前不能启动，外笼底盘装有缓冲弹簧，用以吸收吊笼着地时的冲击载荷。
底盘上设有地脚螺栓孔，以保证施工电梯与基础可靠联结。
3、吊笼吊笼为钢骨架结构，四臂采用钢丝网制成，便于采光，视野清晰，设外跨司机室。
吊笼靠建筑物一侧装有上下双开门或翻板门，另一侧装有单开门，便于人员出入。
吊笼顶部设有活顶门，笼内有扶梯，便于人员到顶部进行安装、拆卸工作，为保证安全，吊笼顶部装有安全围栏。
4、标准节标准节为桁架结构，主肢采用76×4的无缝钢管，长1508㎜。
每一节标准节装有一根或两根高精度齿条，标准节之间用专用螺栓螺母可靠联接，多节标准节连结后称为导轨架，通过附墙架与建筑物固定，作为施工电梯上下运行的轨道。
标准节有三角形和正方形截面（650×650和800×800）两种形式，本工程采用650×650的形式。
排架式附墙架的组装型式“排架附着大架安装示意图”。
槽钢连接架槽钢连接架预埋件M24预埋件(撑脚 为 12圆钢）附墙座加强件人货电梯附墙立面图建筑物预埋件槽钢连接架电缆线保护架槽钢连接架槽钢连接架1号支架2号支架3号支架6、吊杆吊杆安装在吊笼顶部，它是施工电梯在安装和拆卸作业中用于拆装标准节、附墙架等部件所用的手动装置。
配有标准节吊具。
吊杆具有自锁功能。
停止摇动时便可制动，以确保吊物安全。
7、驱动装置施工电梯的驱动装置为两台或三台“YZEJ132M-4”型起重用三相异步鼠笼式电动机。
电动机装有电磁盘式制动器，主要参数见下表：施工电梯所用减速机为“SC200/200”型平面二次包络环面蜗杆减速机,施工电梯爬行齿轮由装在减速机输出轴上的传动齿轮带动,与导轨架上的齿条啮合,驱动吊笼运动。
8、安全限速器施工电梯采用渐进式限速器,安装在吊笼传动板上,由一小齿轮与齿条啮合,限速器采用离心制动原理,一旦吊笼下降速度超过54m/min,限速器立即动作将吊笼平稳制动在导轨架上,同时切断电源,其制动时间为1-2.5s,制动距离为0.3-1.2m。
9、电器设备回并拨到中间位置即可接通电源。
此时应向相反方向运行，当吊笼离开极限开关碰铁后，再将拨杆用螺丝固定在原来位置上。
9.3 单、双笼门限位开关当吊笼单、双门开启时或关闭不严时，吊笼无法运行。
9.4 断绳保护开关在装有对重的施工电梯上，当对重钢丝绳的相对伸长超过允许值或断绳时，此开关立即切断控制电路，将吊笼制动。
9.5 活顶门限位开关当有人在吊笼顶部作业时，若活顶门开启，吊笼不能运行。
9.6 限速器微动开关当限速器动作时，可使此开关动作，切断控制电路达到双重保险作用。
9.7 底笼门限位开关只有关好底笼门后，才能使KM吸合接通主回路，进行下一步操作，底笼门一旦打开，系统将停止运行，以防止运行中有人进入底门，产生不安全因素。
10 、对重装置对重的作用为平稳吊笼的自重以提高载重量，配有对重的施工电梯均在导轨架上装有对重轨道，在顶部装有天轮，安装在轨道内的对重通过钢丝绳经过天轮与吊笼对称悬挂。
三、安装与拆卸1 基本要求1.1 参与安装与拆卸的人员必须熟悉施工电梯的机械性能、结构特点并具备熟练的操作技术和排除一般故障的能力。
1.2 参与本项工作的工人应有明确分工，各负其责，明确一人负责指挥工作，确定指挥联络信号。
1.3 遵守一切为保证安全生产所制订的纪律，安全用具携带齐全，在高空作业的人员身体状况必须符合劳动部门的有关规定，严禁酒后作业。
1.4 安全作业时，每个吊笼顶部平台作业人数不得超过2人，施工电梯的载重不得超过500公斤。
1.5 遇有雨、雪、大雾及风速超过13m/秒天气，不得进行此项作业。
1.6 施工现场变压器供电电网，其变压器容量不得小于100KVA。
1.7 距施工电梯5m范围内，每个吊笼需设置带80A容断器的开关一个，起合闸及短路保护作用。
2.2 施工电梯基础施工电梯基础应制成钢筋混凝土基础，应能承受施工电梯作业最不利条件下的全部载荷。
2.2.1 本工程的施工电梯基础采用不需排水，但门坎较高基础形式。
2.2.2 基础施工技术要求1）机基础下的地面承载能力不得小于0.15Mpa，基础所能承受的载荷不得小于P。
P=（吊笼自重+外笼自重+导轨架重+对重重量+载重量）×2.1例:SCD200/200施工电梯,架设高度60m吊笼自重 1300㎏外笼自重 900㎏导轨架重（共40节，每节135㎏） 40×135=5400㎏对重重量 1290㎏载重量 +2000㎏=10890㎏基础载荷P=10890×2.1=22869㎏=224KN2）直径8，间距200㎜钢筋网，由于考虑本工程基础土体耐力较差，故基础布置Φ16@150钢筋网。
3）混凝土体积双笼基础: 5.7m34）用户自备地脚螺栓6个(见“地脚螺栓图”)。
5）基础浇注后用水平仪抄平，待凝固、养护。
6）排架式附墙架L的长度为2.775-3.29m。
心套调整滚轮与导轨架立柱的间隙,调整后锁紧,安装完毕后,齿轮与齿条的侧向间隙为0.2-0.3㎜,靠背轮与齿条背面间隙为0.5㎜,各滚轮与导轨架立柱的间隙为0.5㎜。
2.4 电缆及电气装置的安装检查2.4.1 电缆安装供电电源距施工电梯电源应在20m以内,从供电电源引出的电缆线其规格不得小于3×25+2×6,或用两条3×16+2×6电缆,以保证供电质量,即满载运行中电压波动不得大于5%，但供电电源箱距施工电梯不能保证在20m以内时应按工地实际情况适量增大电缆的型号，安装时：1）将供电电缆从施工电梯电源箱内的总电源开关经空气开关接入现场供电箱。
2）将电缆以自由状态盘入电缆筒内，不得扭扣、打结。
3）将电缆筒固定在外笼上的电缆臂正下方，将电缆线一端从电缆筒底部引入接入电源箱，另一端通过电缆臂引到吊笼内接入电控箱。
2.4.2 电气装置的检查电气装置在施工电梯出厂前以安装完毕，因此在施工电梯安装完毕后应作好如下检查：1）施工电梯结构、电机和电气设备的金属外壳均应接地，接地电阻不得超过4Ω。
2）用兆欧表测量电动机及电气元件对地绝缘电阻不得小于1Ω。
3）检查各安全控制开关，分别触动各个门上的限位开关、断绳开关、上下限位开关、极限开关，每次触动时吊笼应不能运行。
4）校核电动机接线，吊笼上下运行方向应与司机室操台和笼顶操纵台所示一致。
电气检查完毕后，施工电梯可进入安装工况。
注意：带对重的施工电梯安装时，因不挂对重，所以应将松绳保护开关锁住。
2.5 吊杆安装2.5.1 先将推力轴承加润滑没，后装在吊杆底部。
2.5.2 将吊杆放入吊笼顶部的安装孔内。
2.5.3 在吊笼内将向心轴承安装在安装孔内，加压垫并用螺栓固定。
2.5.4 当吊杆不使用时，应将吊勾勾住吊笼顶部的吊点使其固定。
2.6 导轨架的安装2.6.1 将标准节立柱两端接头处及齿条联接处擦拭干净，并加少量润滑油。
2.6.2 将吊杆的吊勾放至地面，用标准节吊具勾牢一节标准节。
2.6.3 摇动摇把，将标准节吊至吊笼顶部放稳。
2.6.4 启动施工电梯，当吊笼开至接近导轨架顶部时，应点动行驶直至吊笼顶部距导轨架顶部0.5m左右时停止。
2.6.5 用吊杆吊起标准节，对准导轨架上端的立管和齿条上的销孔放稳，用螺栓紧固，摘除吊勾、吊具。
2.6.6 若现场配有起重设备，可在地面先将标准节联接在一起，一次直接吊接于导轨架顶部，用螺栓紧固。
2.6.7 导轨架安装完毕后应达到以下要求：1）施工电梯运动部件与建筑物和固定施工设备之间的距离不得小于0.25m。
2）各标准节接缝处错位应小于0.2mm。
3）相邻两根齿条对接处沿齿厚方向错位小于0.5mm,沿齿高方向错位应小于0.2mm。
4）标准节联接螺栓的预紧应力矩不得小于350N.m。
5）标准节垂直误差应符合下表要求。
2.7 附墙支撑的安装2.7.1 附墙支撑座与建筑物联接强度不得小于20KN。
2.7.2 支撑座和建筑物联接方法（见排架式附着预埋件示意图）。
2.7.3 排架式附墙架的安装1）加装76立管使豁口的一端向上，用涨紧管卡插入两管之间，拧紧螺栓。
2）安装51立管，将带接头的一端向下插入后护网管中，拧紧螺栓。
3）距地面3m处将小支架（见“排架式附着小架安装示意图”）安装在导轨架与76立管之间,隔3m再安装一个小支架。
