2、叶片泵和柱塞泵解析

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

齿轮泵、叶片泵和柱塞泵是常见的泵类型，它们之间有以下区别：
工作原理：
齿轮泵：通过齿轮的旋转来吸入和排出介质。

介质被困在齿轮齿槽之间，随着齿轮的旋转，介质从吸入端被推送到排出端。

叶片泵：通过叶片的旋转或摆动来吸入和排出介质。

叶片在泵的内部旋转或摆动，推动介质从吸入端到排出端。

柱塞泵：通过柱塞的往复运动来吸入和排出介质。

柱塞在泵的内部往复移动，随着柱塞的运动，介质从吸入端到排出端。

流量和压力特性：
齿轮泵：具有较稳定的流量和较低的压力能力，适用于输送低至中等粘度的介质。

叶片泵：具有较高的流量和较低至中等的压力能力，适用于输送低至高粘度的介质。

柱塞泵：具有较高的流量和较高的压力能力，适用于输送高压、高粘度的介质。

结构特点：
齿轮泵：由齿轮和泵壳组成，结构相对简单。

叶片泵：由转子、叶片和泵壳组成，结构相对复杂。

柱塞泵：由柱塞、活塞、气阀和泵壳组成，结构相对复杂。

应用领域：
齿轮泵：常用于润滑油、燃油、液压油等的输送。

叶片泵：常用于化工、石油、食品加工等行业中的液体输送。

柱塞泵：常用于高压工况下的液体输送，如高压清洗、喷涂、注射等。

需要根据具体的工作要求和介质性质选择适合的泵类型。

液压泵的种类和分类原理液压泵的种类和工作原理液压泵是为液压传动提供加压液体的一种液压元件，是泵的一种。

它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。

输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。

液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵 3种。

一． Gear pump齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。

电动机带动油泵齿轮旋转时，由于一对齿轮脱开，使泵体吸油腔容积逐渐增大，形成局部真空油液在大气压力的作用下经油管、泵体进入吸油腔。

进入吸油腔的油液在密封的工作窨中随齿轮转动沿泵体内进入排油腔，在排油腔充满油液的齿间由于齿啮合，使该腔的容积逐渐减少，把齿间的油液挤压出去，在外载荷的作用下形成油压，随着齿轮的连续旋转，油泵便不断地吸油和排油。

2（1）输油泵是卧式回转泵，主要有泵体、前后盖、主从动齿轮、安全阀体、轴承、轴承座及密封装置等零件组成，具体结构见附图。

（2）泵体、前后盖、轴承座为灰口铸体件，齿轮用优质碳素钢制作，也可根据用户特殊需要，用铜材或不锈钢材料制作。

（3） 2CY1.1-5型油泵的轴承座内装有轴向密封，采用三个耐油橡胶圈和一个挡圈组成的橡胶圈密封，调节压紧盖上的两只螺栓可调节密封的松紧程度，滑动轴承采用粉末冶金。

2CY12-60油泵的盖内装有机械密封，轴承采用单系列向心球轴承或圆柱滚子轴承，靠输送的油液自动润滑。

（4）泵体内均装有安全阀，当排油管道阀门关闭或油路系统发生鼓掌，油压超过泵的排出压力时，安全阀门便自动开启，使油液部分或全部地回流至油腔，对泵和管道安全起保护作用。

（5）油泵通过弹性联轴器与电机联接，并安装在公共底版上。

二Vane pump叶片泵：分为双作用叶片泵和单作用叶片泵。

这种泵流量均匀，运转平稳，噪音小，工作压力和容积效率比齿轮泵高，结构比齿轮泵复杂。

工作原理：叶片泵的工作原理及结构（一）双叶片泵的工作原理1.定子(内腔型线):（转子和定子一般是针对电机等原动机来说的。

第1篇一、基础知识部分1. 问题：请解释什么是机械能守恒定律，并举例说明。

解析：机械能守恒定律是指在封闭系统中，机械能的总量保持不变。

例如，一个物体从高处自由落下，其势能转化为动能，总机械能不变。

2. 问题：简述齿轮传动比的计算公式。

解析：齿轮传动比是指主动齿轮转速与从动齿轮转速的比值。

计算公式为：传动比= 主动齿轮齿数 / 从动齿轮齿数。

3. 问题：什么是摩擦？请列举摩擦的几种类型。

解析：摩擦是指两个物体接触时，由于表面粗糙度和分子间的相互作用而产生的阻力。

摩擦的类型有：静摩擦、滑动摩擦、滚动摩擦和粘性摩擦。

4. 问题：请解释什么是牛顿第一定律。

解析：牛顿第一定律，又称惯性定律，指出：如果一个物体不受外力作用，或者所受外力的合力为零，则该物体将保持静止或匀速直线运动状态。

5. 问题：请简述机械设计的基本原则。

解析：机械设计的基本原则有：可靠性、安全性、经济性、可维护性、环保性、人机工程学等。

二、机械设计部分1. 问题：请简述齿轮传动系统的设计步骤。

解析：齿轮传动系统的设计步骤包括：确定传动比、选择齿轮类型、计算齿轮参数、校核强度、确定齿轮材料和热处理工艺、绘制齿轮图等。

2. 问题：请解释什么是机械效率，并简述提高机械效率的方法。

解析：机械效率是指机械输出功率与输入功率的比值。

提高机械效率的方法有：减小摩擦、减小能量损失、优化设计等。

3. 问题：请简述机械设计中常用的润滑方式。

解析：机械设计中常用的润滑方式有：油润滑、脂润滑、气润滑、固体润滑等。

4. 问题：请解释什么是弹簧的刚度，并简述弹簧的设计步骤。

解析：弹簧的刚度是指弹簧单位变形量所需的力。

弹簧的设计步骤包括：确定弹簧的用途、选择弹簧类型、计算弹簧参数、校核强度、确定弹簧材料和热处理工艺等。

5. 问题：请简述机械设计中常用的连接方式。

解析：机械设计中常用的连接方式有：焊接、铆接、螺纹连接、粘接等。

三、机械制造与维修部分1. 问题：请解释什么是机械加工误差，并简述减小加工误差的方法。

常见泵的分类及工作原理泵的分类及在电厂中的应用一、泵的分类(一)按照泵的工作原理来分类，泵可分为以下几类1、容积式泵容积式泵是指靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。

容积泵根据运动部件运动方式的不同又分为：往复泵和回转泵两类。

按运动部件结构不同有：活塞泵和柱塞泵，有齿轮泵、螺杆泵、叶片泵和水环泵。

2、叶轮式泵叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。

根据泵的叶轮和流道结构特点的不同，叶轮式泵又可分为：离心泵(centrifugal pump)轴流泵(axial pump) 混流泵(mixed-flow pump) 旋涡泵(peripheral pump) 喷射式泵(jet pump)(二)其它分类1、泵还可以按泵轴位置分为：(1)立式泵(vertical pump) (2)卧式泵(horizontal pump)2、按吸口数目分为：(1)单吸泵(single suction pump)(2)双吸泵(double suction pump)3、按驱动泵的原动机来分：(1)电动泵(motor pump )(2)汽轮机泵(steain turbine pump) (3)柴油机泵(diesel pump）（4）气动隔膜泵（diaphi'^m pump如图16—1为泵的分类图16-1泵的分类二、各种类型泵在电厂中的典型应用离心泵凝结水泵、给水泵、闭式水泵、凝补水泵、定子冷却水泵、定排水泵、炉水循环泵轴流泵循环水泵往复泵EII油泵齿轮泵送风机液压油泵、磨煤机液压油泵、引风机电机润滑油泵螺杆泵空预器导向轴承油泵、空预器支撑轴承油泵、空侧交流密封油泵喷射泵主机润滑油系统射油器、射水抽气器水环式真空泵水环式真空泵第二节离心泵的理论基础知识离心泵主要包括两个部分：1、旋转的叶轮和泵轴（旋转部件）。

2、由泵壳、填料函和轴承组成的静止部件。

动画演示11种泵的工作原理，很直观易懂！更多好内容：化工707网下载此文档：化工707论坛在化工生产中，泵是一种特别重要的设备，了解泵的工作原理不仅能够预防和减少流体泄漏事故、冒顶事故、错流或错配事故。

还能够在泵运行故障中快速诊断。

因此了解泵的工作原理是一件非常重要的事，今天小七就带领大家了解一下各种泵的工作原理，希望能够对大家有所帮助。

液压泵工作原理液压泵是靠密封容腔容积的变化来工作的。

上图是液压泵的工作原理图。

当凸轮1由原动机带动旋转时，柱塞2便在凸轮1和弹簧4的作用下在缸体3内往复运动。

缸体内孔与柱塞外圆之间有良好的配合精度，使柱塞在缸体孔内作往复运动时基本没有油液泄漏，即具有良好的密封性。

柱塞右移时，缸体中密封工作腔a的容积变大，产生真空，油箱中的油液便在大气压力作用下通过吸油单向阀5吸入缸体内，实现吸油;柱塞左移时，缸体中密封工作腔a的容积变小,油液受挤压，便通过压油单向阀6输送到系统中去,实现压油。

如果偏心轮不断地旋转，液压泵就会不断地完成吸油和压油动作，因此就会连续不断地向液压系统供油。

从上述液压泵的工作过程可以看出，其基本工作条件是：1.具有密封的工作容腔;2. 密封工作容腔的容积大小是交替变化的，变大、变小时分别对应吸油、压油过程；3. 吸、压油过程对应的区域不能连通。

基于上述工作原理的液压泵叫做容积式液压泵，液压传动中用到的都是容积式液压泵。

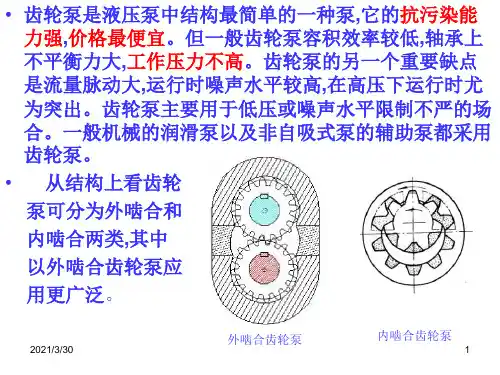

齿轮泵的工作原理上图是外啮合齿轮泵的工作原理图。

由图可见，这种泵的壳体内装有一对外啮合齿轮。

由于齿轮端面与壳体端盖之间的缝隙很小，齿轮齿顶与壳体内表面的间隙也很小，因此可以看成将齿轮泵壳体内分隔成左、右两个密封容腔。

当齿轮按图示方向旋转时，右侧的齿轮逐渐脱离啮合，露出齿间。

因此这一侧的密封容腔的体积逐渐增大，形成局部真空，油箱中的油液在大气压力的作用下经泵的吸油口进入这个腔体，因此这个容腔称为吸油腔。

随着齿轮的转动，每个齿间中的油液从右侧被带到了左侧。

第3章液压泵内容提要本章主要介绍液压动力元件的几种典型液压泵（齿轮泵、叶片泵、柱塞泵的工作原理、性能参数、基本结构、性能特点及应用范围等）。

基本要求、重点和难点基本要求：掌握齿轮泵、叶片泵、柱塞泵的工作原理、性能参数、结构特点。

了解各类泵的典型结构及应用范围。

重点：通过本章学习，要求掌握液压泵的工作原理、功能、性能参数（压力和流量等）、性能特点及应用范围。

难点： ①密闭容积的确定（特别是齿轮泵）。

②容积效率的概念。

③额定压力和实际压力的概念。

④外反馈限压式变量叶片泵的特性。

⑤柱塞泵的变量机构。

3.1液压泵基本概述液压泵作为液压系统的动力元件，将原动机（电动机、柴油机等）输入的机械能（转矩T 和角速度ω）转换为压力能（压力p 和流量q ）输出，为执行元件提供压力油。

液压泵.的性能好坏直接影响到液压系统的工作性能和可靠性，在液压传动中占有极其重要的地位。

3.1.1液压泵的工作原理如图3-1所示，单柱塞泵由偏心轮1、柱塞2、弹簧3、缸体4和单向阀5、6等组成，柱塞与缸体孔之间形成密闭容积。

当原动机带动偏心轮顺时针方向旋转时，柱塞在弹簧力的作用下向下运动，柱塞与缸体孔组成的密闭容积增大，形成真空，油箱中的油液在大气压力的作用下经单向阀5进入其内（单向阀6关闭）。

这一过程称为吸油，当偏心轮的几何中心转到最下点O 1/时，容积增大到极限位置，吸油终止。

吸油过程完成后，偏心轮继续旋转，柱塞随偏心轮向上运动，柱塞与缸体孔组成的密闭容积减小，油液受挤压经单向阀6排出（单向阀5关闭），这一过程称为排油，当偏心轮的几何中心转到最上点O 1//时，容积减小至极限位置，排油终止。

偏心轮连续旋转，柱塞上下往复运动，泵在半个周期内吸油、半个周期内排油，在一个周期内吸排油各一次。

图3-1 单柱塞泵工作原理 1-偏心轮 2-柱塞 3-弹簧 4-缸体 5、6-单向阀 7-油箱如果记柱塞直径为d ，偏心轮偏心距为e ，则柱塞向上最大行程e s 2=，排出的油液体积2422e d s d V ππ==。

第一章习题答案1-1 填空题1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。

2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。

3.液压传动系统山（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。

4.在液压传动中，液压泵是（动力）元件，它将输入的（机械）能转换成（压力）能，向系统提供动力。

5. 在液压传动中，液压缸是（执行）元件，它将输入的（压力）能转换成（机械）能。

6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。

7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。

8.液压元件的图形符号在系统中均以元件的（常态位）表示。

1-2 判断题1.液压传动不易获得很大的力和转矩。

(X)2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。

(X)3.液压传动与机械、电气传动相配合时，易实现较复杂的自动工作循环。

(✓)4.液压传动系统适宜在传动比要求严格的场合采用。

(X)第二章习题答案2-1 填空题1.液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大，液体的可压缩性越（小）。

在液压传动中一般可认为液体是（不可压缩的）。

2.油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法；计量单位m2/s是表示（运动）粘度的单位；l m2/s = (10心厘斯。

3.某一种牌号为L-HL22的普通液压油在40。

C时（运动）粘度的中心值为22厘斯(mm2/s)。

4.选择液压油时，主要考虑油的（粘度）。

（选项：成分、密度、粘度、可压缩性）5.当液压系统的工作压力高，环境温度高或运动速度较慢时，为了减少泄漏，宜选用粘度较（高）的液压油。

一油泵概述油泵是液压系统的动力机构，它将原动机（电动机、内燃机等）的机械能转变为液体的压力能。

油泵可以分为容积式和非容积室（蜗轮式）两种。

非容积式有离心泵、轴流泵等，利用高速旋转的叶轮使进口产生真空吸入液体，并在出口连续输出压力液体。

这种泵进口与出口相通，效率随液体粘度增加而降低，并且输出液体量随出口压力升高而显著减少。

容积式泵是通过一个封闭的空间容积的变化来实现吸油和压油的。

当这个封闭容积由小变大时进行吸油，由大变小时进行压油。

典型的为柱塞泵，柱塞从缸孔中拉出时吸油，压进时压油。

这种泵进口与出口是被隔开的，效率取决于隔开吸压油腔的各对运动零件间的结构工艺间隙及油液的粘度等。

粘度越高效率越高，输油量几乎保持不变（因效率略有影响，另外压力升高至18MPa，油液会被压缩1%）。

柱塞泵属容积式泵，CY型柱塞泵因柱塞分布同传动轴轴线相平行，故被称为轴向柱塞泵。

若柱塞分布同轴线相垂直则称为径向柱塞泵。

另外一些容积式泵有齿轮泵、叶片泵、螺杆泵等，其中只有叶片泵能够同柱塞泵一样制成变量的，其余只能是定量泵。

而且柱塞泵的效率也是最高的，柱塞泵中轴向柱塞泵又比径向柱塞泵的效率高。

齿轮泵、叶片泵等一般用于低压中高压（20MPa以下）及流量较小、功率较小的液压系统中，而对于高压或超高压及流量大、功率大的液压系统，一般是用柱塞泵。

二油泵如何实现变量轴向柱塞泵变量是通过改变柱塞行程（改变变量头偏角）；径向柱塞泵变量是通过改变定子偏心。

三油泵的供油和自吸柱塞泵具有一定的自吸能力，但自吸的高度不宜超过500mm，并且严禁在吸入管道上安装滤油器，吸入管道直径不小于推荐数值，另外自吸时一定要把泵先调至全偏角。

在转速超过1500rpm时，宜采用供油，供油压力为0.7MPa左右。

在开式系统中，供油泵的流量应为该泵的130%，在闭式系统中，供油泵的流量应为该泵的35%。

四油泵排量的影响因素油泵排量的计算公式（理论）：·zq = 2 R tg γ·πd24其中：q —排量（同以下几个要素都成正比）R —柱塞分布圆半径γ—斜盘偏角d —柱塞直径z —柱塞数五柱塞数为何多为奇数因为奇数柱塞的流量脉动频率比相邻的偶数柱塞的大一倍，但流量脉动的幅度（最大瞬间流量和最小瞬间流量的差）却小得多，并且流量不均匀系数随柱塞数的增加而减少。

第四节柱塞泵柱塞泵是靠柱塞在缸体中作往复运动造成密封容积的变化来实现吸油与压油的液压泵，与齿轮泵和叶片泵相比，这种泵有许多优点。

首先，构成密封容积的零件为圆柱形的柱塞和缸孔，加工方便，可得到较高的配合精度，密封性能好，在高压工作仍有较高的容积效率；第二，只需改变柱塞的工作行程就能改变流量，易于实现变量；第三，柱塞泵中的主要零件均受压应力作用，材料强度性能可得到充分利用。

由于柱塞泵压力高，结构紧凑，效率高，流量调节方便，故在需要高压、大流量、大功率的系统中和流量需要调节的场合，如龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上得到广泛的应用。

柱塞泵按柱塞的排列和运动方向不同，可分为径向柱塞泵和轴向柱塞泵两大类。

4.1径向柱塞泵1. 1.径向柱塞泵的工作原理径向柱塞泵的工作原理如图3—22所示，柱塞1径向排列装在缸体2中，缸体由原动机带动连同柱塞1一起旋转，所以缸体2一般称为转子，柱塞1在离心力的（或在低压油）作用下抵紧定子4的内壁，当转子按图示方向回转时，由于定子和转子之间有偏心距e，柱塞绕经上半周时向外伸出，柱塞底部的容积逐渐增大，形成部分真空，因此便经过衬套3（衬套3是压紧在转子内，并和转子一起回转）上的油孔从配油孔5和吸油口b吸油；当柱塞转到下半周时，定子内壁将柱塞向里推，柱塞底部的容积逐渐减小，向配油轴的压油口c压油，当转子回转一周时，每个柱塞底部的密封容积完成一次吸压油，转子连续运转，即完成压吸油工作。

配油轴固定不动，油液从配油轴上半部的两个孔a流入，从下半部两个油孔d压出，为了进行配油，配油轴在和衬套3接触的一段加工出上下两个缺口，形成吸油口b和压油口c，留下的部分形成封油区。

封油区的宽度应能封住衬套上的吸压油孔，以防吸油口和压油口相连通，但尺寸也不能大得太多，以免产生困油现象。

图3—22 径向柱塞泵的工作原理1—柱塞2—缸体3—衬套4—定子5—配油轴2.径向柱塞泵的排量和流量计算：当转子和定子之间的偏心距为e 时，柱塞在缸体孔中的行程为2e ，设柱塞个数为z ，直径为d 时，泵的排量为： V=4πd 22ez （3—27）设泵的转数为n ，容积效率为ηV ，则泵的实际输出流量为： q=4πd 22ezn ηV =2πd 2﹒ezn ηV （3—28）4.2轴向柱塞泵1.轴向柱塞泵的工作原理 轴向柱塞泵是将多个柱塞配置在一个共同缸体的圆周上,并使柱塞中心线和缸体中心线平行的一种泵。
