电力系统远程监控系统1. 系统概述1.1 目的和背景在电力系统运行过程中，为了实时监测各个设备的状态、预警异常情况以及进行远程控制操作，需要建立一个可靠高效的远程监控系统。

1.2 功能需求- 实时监测电力设备（如变压器、开关等）工作状态；- 预警并记录异常情况，并发送通知给相关人员；- 进行遥控操作，包括打开/关闭设备、调整参数等功能。

2. 硬件设计与配置要求2.1 主机服务器选择与配置要求：考虑到数据处理能力和稳定性，在主机服务器方面应选用高性能硬件，并配合相应软件环境来支持大规模数据传输和分析。

2.2 数据采集终端选择与配置要求：根据具体场景需求确定所使用的传感器类型及数量。

同时还需要考虑其安装位置布局以保证准确度。

3.软件设计与功能说明3.１前台界面：提供用户登录注册管理,显示当前所有在线客户信息.提供报表查询服务:根据条件查找历史故障事件或者告警事件,历史曲线查询:根据条件查找历史曲线图.告警事件处理：对告警进行确认,并且记录下来3.２后台界面：提供用户登录注册管理,提供设备信息维护服务，包括添加、删除和修改等操作；提供实时监控功能，显示各个电力设备的状态，并能够远程遥控相关设备。

数据分析与报表。

4. 系统安全性设计要求考虑到系统中涉及敏感信息以及可能存在的网络攻击风险，在系统设计过程中需要采取以下安全性保障：- 用户身份验证机制；- 数据传输加密技术（如SSL/TLS）；- 访问权限控制策略。

5. 配置文件说明在配置文件中设置了数据库连接参数、服务器地址和端口号等关键配置项。

具体内容请参考附件1.6. 法律名词及注释- 违约责任：当一方未履行合同义务或者不符合法定标准而给他人造成损失时应承担相应赔偿责任。

- 不可抗力：指不能预见、不能克服并无法避免影响债权人或者债务人依照合同约定履行债务的客观情况。

- 保密协议：双方在合作过程中对于涉及商业秘密或者其他敏感信息进行保护和限制使用的法律文件。

电力系统远程监控系统在当今科技飞速发展的时代，电力系统的稳定运行对于社会的正常运转和人们的日常生活至关重要。

为了确保电力系统的可靠性、安全性和高效性，电力系统远程监控系统应运而生。

电力系统远程监控系统是一种利用现代通信技术、计算机技术和传感器技术等，对电力系统的运行状态进行实时监测、控制和管理的综合性系统。

它能够实现对电力设备的远程监测、数据采集与分析、故障诊断与预警、远程控制等功能，大大提高了电力系统的运行管理水平和效率。

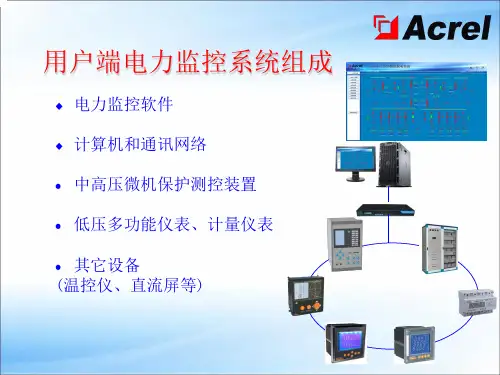

首先，让我们来了解一下电力系统远程监控系统的组成部分。

一般来说，它主要包括传感器与数据采集设备、通信网络、监控中心服务器和客户端等。

传感器与数据采集设备负责采集电力系统中各种设备的运行参数，如电压、电流、功率、温度等，并将这些数据转换为数字信号。

通信网络则承担着将采集到的数据传输到监控中心服务器的任务，常见的通信方式有有线通信（如光纤、以太网等）和无线通信（如 GPRS、4G、5G 等）。

监控中心服务器负责对接收的数据进行处理、分析和存储，并通过相应的软件系统实现对电力系统的实时监控和管理。

客户端则为用户提供了一个直观、便捷的操作界面，用户可以通过客户端随时随地了解电力系统的运行情况，并进行相应的操作和控制。

电力系统远程监控系统的工作原理是基于数据采集、传输和处理的过程。

传感器和数据采集设备分布在电力系统的各个关键部位，实时采集设备的运行数据。

这些数据通过通信网络迅速传输到监控中心服务器，服务器中的软件系统对数据进行分析和处理，判断电力系统是否处于正常运行状态。

如果发现异常情况，系统会立即发出警报，并提供相应的故障诊断信息和处理建议。

同时，监控系统还可以根据预设的控制策略，对电力设备进行远程控制，如调整变压器的分接头、投切电容器等，以优化电力系统的运行状态。

那么，电力系统远程监控系统具有哪些重要的功能呢？实时监测功能是其最基本也是最重要的功能之一。

通过对电力设备的运行参数进行实时采集和传输，监控系统能够让运维人员及时了解设备的运行状态，包括电压、电流、功率因数等电气参数，以及设备的温度、湿度、振动等物理参数。

1套一．填空：1．电力系统远动的基本功能是遥控、遥测、遥调、遥信。

2．电力系统远动的主要性能指标是可靠性、实用性、准确性。

3．列举常用的信道类型（至少4种）卫星通信无线电通信光纤通信微波通信专用有线通信，信道理想的衰减频率特性是，理想的相移频率特性是。

4．已知（n，k）分组码，最小码距为d min，则监督位长度是n-k ，可检出的错误个数最大为n-k-1 ，可纠正的错误个数最大为(n-k-1)/2 ，分组码的编码效率是k/n 。

5．遥信量的采集过程中常用的隔离方法有数字滤波法和限幅滤波法。

6．远动中常用的同步码是。

二．简答：1．简述波特率和比特速率的区别。

比特率是数字信号的传输速率：单位时间内所传输的二进制代码的有效位数。

单位：比特/秒（bps）或千比特/秒（kbps）。

波特率是调制速率（又称波形速率）：线路中每秒传送的波形的个数。

单位：波特（baud）。

调制速率B是波形周期T 的倒数：B = 1/T2．简述多路复用技术及其主要实现方法。

在发送端，将多路数字信号按一定方式复合起来通过一条线路传输，在接收端，将收到的多路合成数字信号分解成原来的多路数字信号的技术。

实现方法：（1）频分多路复用：信号安排在互不重叠的频段内进行调制，然后合并成一个信号传输。

（2）时分多路复用：各个不同信号按先后顺序安排在不同时间段内循环传输。

（3）波分复用：光的频分复用，用于光纤通信（4）码分复用：CDMA码分多址。

3．说明数字调制的概念及其实现原理。

数字调制是利用数字信号去控制一定形式的载波而实现调制的一种方法。

通常用高频正弦作为载波信号，当用数字基带信号区分别控制正弦载波信号的幅值Um、角频率w、相位φ这三个参数中的任意一个参数时，便分别实现了振幅控件（ASK）移频键控（FSK）及移相键控（PSK）的调制方式。

4．画出调度端分布式远动装置的构成框图。

5．说明电力系统远动中常用的差错控制方式，简述其信息传输过程。

差错控制指能在接收端发现数据错误的控制措施和方法。
