基于51单片机的水温控制系统设计毕业论文基于单片机的水温控制系统摘要水在人们日常生活和工业生产中有着必不可少的作用，在不同环境和不同的需求中，水温的变化也对我们的生活和工业生产有着重要的影响，为了满足人们在各个领域所需要的水温，水温控制系统在各个领域也应运而生。
随着社会的发展，科技的进步，智能化已经是温控系统发展的主流方向，小到人们生活中的饮水机，大到工业生产中的大型水温加热控制设备等各种水温控制系统发展以趋于成熟。
传统靠人工控制的温度，湿度，液位等信号的测压、力控系统，外围电路比较复杂，测量精度较低，分辨率不高，需进行温度校正；并且他们的体积较大适用不方便，在工业生产中也可能应为各种认为的失误发生意外，针对此问题，本系统设计的目的就是实现一种可连续高精度持续调温的温度控制系统，它应用广泛，功能强大，操作简单，便于携带，是一款既实用又廉价的控制系统。
温度检测控制系统在工业生产中主要职责是对温度进行严格的监测，在温度发生变化不符合规定温度时，系统报警提示并做出相应的温度调整措施，以使得生产能够顺利进行，节省了大量的人工，产品的质量也得到充分的保障，同时也避免了各种潜在意外的发生。
从而提高企业的生产效率。
本系统以89C51单片机为核心，扩展外围控制电路，检测变送电路，按键电路，显示电路，复位电路，时钟电路，电源电路，报警电路；本系统的整体运行过程为：通过按键电路设定理想水温范围，实时水温通过检测变送电路模检测，并将检测到的物理量转化成电信号，然后放大电信号并将模拟量同过A/D 转换为单片机识别的数字量发送给单片机。
单片机系统将实时温度与设定温度进行对比，并通过显示电路将实时温度显示出来，如果实时温度大于设定的最高温度或者低于设定的最低温度一定时间，单片机将触发报警电路对过温或者低温进行警报，同时触发控制电路对水温的控制做出适当的调整，确保水温出在理想的温度值，满足需求。
系统检测变送电路中采用电流型温度传感器AD590将温度的变化量转变成电流量，然后采用OP-07将电流量转换为电压量。

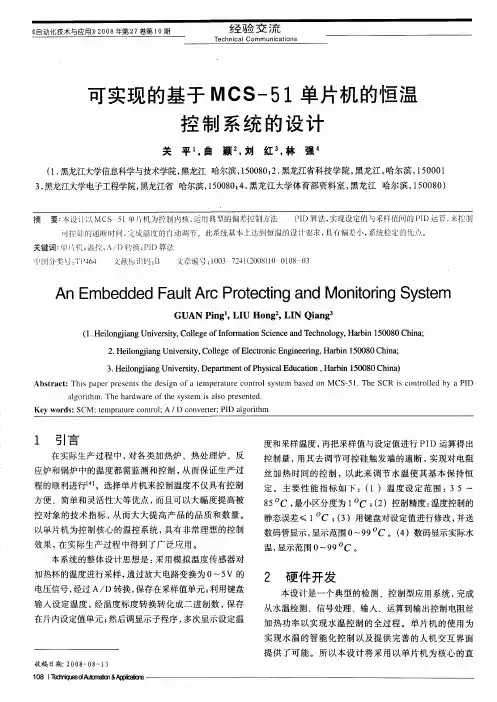

基于51单片机的温度控制系统0引言在现代化的工业生产中，电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数。
例如：在冶金工业、化工生产、电力工程、造纸行业、机械制造和食品加工等诸多领域中，人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。
采用MCS-51单片机来对温度进行控制，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大提高产品的质量和数量。
因此，单片机对温度的控制问题是一个工业生产中经常会遇到的问题。
本文以它为例进行介绍，希望能收到举一反三和触类旁通的效果。
1硬件电路设计以热电偶为检测元件的单片机温度控制系统电路原理图如图1所示。
1.1 温度检测和变送器温度检测元件和变送器的类型选择与被控温度的范围和精度等级有关。
镍铬/镍铝热电偶适用于0℃-1000℃的温度检测范围，相应输出电压为0mV-41.32mV。
变送器由毫伏变送器和电流/电压变送器组成：毫伏变送器用于把热电偶输出的0mV-41.32mV变换成4mA-20mA的电流；电流/电压变送器用于把毫伏变送器输出的4mA-20mA电流变换成0-5V的电压。
为了提高测量精度，变送器可以进行零点迁移。
例如：若温度测量范围为500℃-1000℃，则热电偶输出为20.6mV-41.32mV，毫伏变送器零点迁移后输出4mA-20mA范围电流。
这样，采用8位A/D转换器就可使量化温度达到1.96℃以内。
1.2接口电路接口电路采用MCS-51系列单片机8031，外围扩展并行接口8155，程序存储器EPROM2764，模数转换器ADC0809等芯片。
由图1可见，在P2.0=0和P2.1=0时，8155选中它内部的RAM工作；在P2.0=1和P2.1=0时，8155选中它内部的三个I/O端口工作。
相应的地址分配为：0000H - 00FFH 8155内部RAM0100H 命令/状态口0101H A 口0102H B 口0103H C 口0104H 定时器低8位口0105H 定时器高8位口8155用作键盘/LED显示器接口电路。
《基于51单片机的温度控制系统设计与实现》篇一一、引言在现代工业控制领域，温度控制系统的设计与实现至关重要。
为了满足不同场景下对温度精确控制的需求，本文提出了一种基于51单片机的温度控制系统设计与实现方案。
该系统通过51单片机作为核心控制器，结合温度传感器与执行机构，实现了对环境温度的实时监测与精确控制。
二、系统设计1. 硬件设计本系统以51单片机为核心控制器，其具备成本低、开发简单、性能稳定等优点。
硬件部分主要包括51单片机、温度传感器、执行机构（如加热器、制冷器等）、电源模块等。
其中，温度传感器负责实时监测环境温度，将温度信号转换为电信号；执行机构根据控制器的指令进行工作，以实现对环境温度的调节；电源模块为整个系统提供稳定的供电。
2. 软件设计软件部分主要包括单片机程序与上位机监控软件。
单片机程序负责实时采集温度传感器的数据，根据设定的温度阈值，输出控制信号给执行机构，以实现对环境温度的精确控制。
上位机监控软件则负责与单片机进行通信，实时显示环境温度及控制状态，方便用户进行监控与操作。
三、系统实现1. 硬件连接将温度传感器、执行机构等硬件设备与51单片机进行连接。
具体连接方式根据硬件设备的接口类型而定，一般采用串口、并口或GPIO口进行连接。
连接完成后，需进行硬件设备的调试与测试，确保各部分正常工作。
2. 软件编程编写51单片机的程序，实现温度的实时采集、数据处理、控制输出等功能。
程序采用C语言编写，易于阅读与维护。
同时，需编写上位机监控软件，实现与单片机的通信、数据展示、控制指令发送等功能。
3. 系统调试在完成硬件连接与软件编程后，需对整个系统进行调试。
首先，对单片机程序进行调试，确保其能够正确采集温度数据、输出控制信号。
其次，对上位机监控软件进行调试，确保其能够与单片机正常通信、实时显示环境温度及控制状态。
最后，对整个系统进行联调，测试其在实际应用中的性能表现。
四、实验结果与分析通过实验测试，本系统能够实现对环境温度的实时监测与精确控制。
基于51单片机的温度控制系统设计引言：随着科技的不断进步，温度控制系统在我们的生活中扮演着越来越重要的角色。
特别是在一些需要精确控制温度的场合，如实验室、医疗设备和工业生产等领域，温度控制系统的设计和应用具有重要意义。
本文将以基于51单片机的温度控制系统设计为主题，探讨其原理、设计要点和实现方法。
一、温度控制系统的原理温度控制系统的基本原理是通过传感器感知环境温度，然后将温度值与设定值进行比较，根据比较结果控制执行器实现温度的调节。
基于51单片机的温度控制系统可以分为三个主要模块：温度传感器模块、控制模块和执行器模块。
1. 温度传感器模块温度传感器模块主要用于感知环境的温度，并将温度值转换成电信号。
常用的温度传感器有热敏电阻、热敏电偶和数字温度传感器等，其中热敏电阻是最常用的一种。
2. 控制模块控制模块是整个温度控制系统的核心，它负责接收传感器传来的温度信号，并与设定值进行比较。
根据比较结果，控制模块会输出相应的控制信号，控制执行器的工作状态。
51单片机作为一种常用的嵌入式控制器，可以实现控制模块的功能。
3. 执行器模块执行器模块根据控制模块输出的控制信号，控制相关设备的工作状态，以实现对温度的调节。
常用的执行器有继电器、电磁阀和电动机等。
二、温度控制系统的设计要点在设计基于51单片机的温度控制系统时，需要考虑以下几个要点：1. 温度传感器的选择根据具体的应用场景和要求，选择合适的温度传感器。
考虑传感器的测量范围、精度、响应时间等因素，并确保传感器与控制模块的兼容性。
2. 控制算法的设计根据温度控制系统的具体要求，设计合适的控制算法。
常用的控制算法有比例控制、比例积分控制和模糊控制等，可以根据实际情况选择适合的算法。
3. 控制信号的输出根据控制算法的结果，设计合适的控制信号输出电路。
控制信号的输出电路需要考虑到执行器的工作电压、电流等参数，确保信号能够正常控制执行器的工作状态。
4. 系统的稳定性和鲁棒性在设计过程中，需要考虑系统的稳定性和鲁棒性。
报告评分批改老师《现代电子综合实验》课程设计报告基于单片机的温度检测控制系统设计学生姓名 学 号专 业 班 级同组学生 提交日期 年 月 日指导教师目录2一、实验目的 .....................................................................................2二、实验要求 .....................................................................................2三、实验开发环境及工具 ...........................................................................2四、按键扫描和液晶显示功能实现 ...................................................................24.1矩阵键盘电路 ...............................................................................4.1.1矩阵键盘电路简介 .....................................................................224.1.2矩阵式按键扫描原理 ...................................................................24.1.3 按键扫描子程序设计思想及流程图 ......................................................34.2 LCD1602显示电路 ..........................................................................34.2.1 LCD1602模块简介 ....................................................................34.2.2 LCD1602模块引脚说明 .................................................................4.2.3 LCD1602控制方式及指令 ..............................................................344.2.4 LCD1602液晶显示子程序设计思想及流程图 ..............................................5五、基于单片机的温度检测控制系统设计过程 .........................................................55.1 系统整体电路框图及功能说明 ................................................................55.2 DS18B20数字温度传感器电路 ..............................................................55.2.1 单总线通信方式简介 ..................................................................65.2.2 DS18B20简介 ......................................................................5.2.3 DS18B20读写操作 ..................................................................665.3 声光报警及控制电路 ........................................................................75.4 软件设计 ..................................................................................5.4.1 主程序设计流程图 ....................................................................775.4.2 DS18B20子程序设计思想及流程图 ...................................................85.4.3 声光报警子程序设计思想及流程图 .....................................................9七、 实验过程及实验结果 ...........................................................................9八、实验中遇到的问题及解决方法 ...................................................................10附件 ............................................................................................一、实验目的(1). 掌握单片机应用系统的设计方法与步骤；(2)．掌握硬件电路各功能模块的工作原理、应用电路与编程方法；(3)．熟练掌握单总线的应用及编程；(4). 掌握基于单片机的温度检测控制系统的设计与实现。
基于单片机的恒温箱控制系统设计恒温箱是一种用于保持特定温度的设备，广泛应用于实验室、医疗、食品加工等领域。
为了实现对恒温箱的精确控制，我们可以利用单片机来设计一个智能的恒温箱控制系统。
我们需要选择合适的单片机作为控制核心。
常见的单片机有51系列、AVR系列、STM32系列等，我们可以根据实际需求选择合适的型号。
接下来，我们可以通过编程来实现对恒温箱的控制。
在编程之前，我们需要设计一个合适的硬件电路。
一个基本的恒温箱控制系统包括温度传感器、加热器、风扇、显示屏等组件。
温度传感器用于实时监测箱内温度，加热器和风扇用于调节箱内温度，显示屏用于显示当前温度和设定温度。
在编程方面，我们可以利用单片机的IO口和模拟输入输出功能来实现对各个组件的控制。
首先，我们需要通过温度传感器获取到当前的温度值。
然后，我们可以根据设定的温度范围来判断是否需要调节加热器或风扇。
如果当前温度低于设定温度，则启动加热器；如果当前温度高于设定温度，则启动风扇。
通过不断监测和调节，我们可以实现对恒温箱内温度的精确控制。
除了基本的温度控制功能，我们还可以加入一些其他的功能，以提升系统的智能化程度。
例如，我们可以设置定时开关机功能，实现按照设定的时间自动启动和关闭恒温箱。
我们还可以设计一个温度曲线显示功能，实时显示恒温箱内温度的变化趋势。
此外，我们还可以通过串口通信将实时温度数据传输到计算机上，方便用户进行数据分析和记录。
在系统设计过程中，我们需要考虑到安全性和稳定性。
首先，我们需要加入过温保护功能，当温度超过设定的安全范围时，系统会自动关闭加热器并发出警报。
其次，我们需要合理设计硬件电路，确保电路的稳定性和可靠性。
此外，我们还需要进行充分的测试和调试，确保系统工作正常并能够稳定运行。
基于单片机的恒温箱控制系统设计可以实现对恒温箱内温度的精确控制。
通过合理的硬件设计和编程，我们可以实现恒温箱的智能化控制，提升系统的功能和性能。
这不仅可以满足实验室、医疗、食品加工等领域对恒温箱的需求，还可以为科研人员提供一个稳定、可靠的实验环境。
基于51单片机的水温自动控制系统沈统摘要：在现代化的工业生产中，温度是常用的测量机被控参数。
本水温控制系统采用AT89C51为核心控制器件，实现对水温在30℃到96℃的自动控制。
由精密摄氏温度传感器LM35D构成前置信号采集和调理电路，过零检测双向可控硅输出光电耦合器MOC3041构成后向控制电路，由74LS164和LED数码管构成两位静态显示用于显示实时温度值。
关键词：89C51单片机；LM35D温度传感器；ADC0809；MOC3041光电藕耦合器；水温自动控制0 引言在现代的各种工业生产中 ,很多地方都需要用到温度控制系统。
而智能化的控制系统成为一种发展的趋势。
本文所阐述的就是一种基于89C51单片机的温度控制系统。
本温控系统可应用于温度范围30℃到96℃。
1 设计任务、要求和技术指标1.1任务设计并制作一水温自动控制系统，可以在一定范围（30℃到96℃）内自动调节温度，使水温保持在一定的范围（30℃到96℃）内。
1.2要求（1）利用模拟温度传感器检测温度，要求检测电路尽可能简单。
（2）当液位低于某一值时，停止加热。
（3）用AD转换器把采集到的模拟温度值送入单片机。
（4）无竞争-冒险，无抖动。
1.3技术指标（1）温度显示误差不超过1℃。
（2）温度显示范围为0℃—99℃。
（3）程序部分用PID算法实现温度自动控制。
（4）检测信号为电压信号。
2 方案分析与论证2.1主控系统分析与论证根据设计要求和所学的专业知识，采用AT89C51为本系统的核心控制器件。
AT89C51是一种带4K字节闪存可编程可擦除只读存储器的低电压，高性能CMOS 8位微处理器。
其引脚图如图1所示。
2.2显示系统分析与论证显示模块主要用于显示时间，由于显示范围为0～99℃，因此可采用两个共阴的数码管作为显示元件。
在显示驱动电路中拟订了两种设计方案：方案一：采用静态显示的方案采用三片移位寄存器74LS164作为显示电路，其优点在于占用主控系统的I/O口少，编程简单且静态显示的内容无闪烁，但电路消耗的电流较大。
课程设计报告项目名称：基于51单片机的恒温控制系统项目主持人：_________孔亮 ___________班级：_______09电子信息工程_________学号：_________0928401116___________摘要本恒温控制系统设计采用现在流行的51系列单片机，配以DS18B20数字温度传感器，能够较精确的控制温度，并显示设定温度与当前温度。
单片机将检测到的温度信号与设定的温度进行比较，根据两者差值输出相应占空比的PWM波，近而实现对温度的线性控制。
本系统的加热功率为0～10W，供电电源为直流10V，调温范围理论上可达+0℃～100℃，温度调节精度为±0.5℃。
关键词：51单片机；恒温控制；DS18B20；线性控制。
AbstractThis temperature control system design using popular MCS-51 microcontroller, with digital temperature sensor DS18B20, can control temperature quite accurately and display the temperature has been set and the temperature at the present. The microcontroller will compare the tempature detected with the set one, output the PWM wave whose Duty Ratio will change according to the difference of the two tempratures, and to achieve the linear control of the temprature.The heating power is 0 ~ 10W, power supply is 10V (DC), Temperature range +0 ℃~ +100 ℃theoretically , temperature control accuracy of ± 0.5 ℃.Keywords:MCS-51 microcontroller ; temperature control system ; DS18B20 ; linear control .目录摘要 (2)1 引言 (4)1.1 恒温控制系统设计的背景、发展历史及意义 (4)1.2 温度控制系统的目的 (4)1.3 温度控制系统完成的功能 (4)2 总体设计方案 (5)2.1 单片机主控制电路 (5)2.2 人机交互模块 (5)2.3 温度测量与控制模块 (6)3 硬件电路详细设计 (7)3.1 单片机最小系统 (7)3.2 人机交互模块 (7)3.3 测温模块 (9)3.4 温度控制模块 (9)3.5 总电路图 (10)3.6 硬件实物图 (10)4 系统软件设计 (11)4.1 原理框图 (11)4.2 详细程序 (13)5 系统性能测试与分析 (21)5.1 数据记录 (21)5.2 数据分析与结论 (21)6 结束语 (22)1 引言1.1 恒温控制系统设计的背景、发展历史及意义随着社会的发展，科技的进步，以及测温仪器在各个领域的应用，智能化已是现代温度控制系统发展的主流方向。
