2014年下期职业中专数控抽考试题

第一组：机床数控技术概论1.机床数控技术由机床本体、数控系统和外围技术组成。

2.机床本体主要由床身、立柱、工作台、导轨等基础件和刀库、换刀装置等配套件组成。

3.数控系统由数控装置CNC、可编程逻辑控制器PLC、输入/输出装置、伺服驱动装置、测量反馈装置等组成。

4.数控技术的发展趋势运行高速化、加工高精化、功能复合化、控制智能化、驱动并联化、交互网络化。

5.半闭环控制带有位置检测装置，常安装在伺服电机上或丝杠的端部，闭环控制带有位置检测装置,安装在机床刀架或工作台等执行部件上,实时检测执行部件的实际位置。

第二组：数控加工编辑基础一、判断题1.数控机床开机后，通常先进行返回参考点操作，以建立机床坐标系。

（√）2.数控加工程序的顺序段号必须顺序排列。

( ×)3. 数控加工的编程方法主要分为手工编程和自动编程两大类。

(√ )4. 刀具补偿功能包括刀补的建立、刀补执行和刀补的取消三个阶段。

( √)5. 程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。

( √)6. 数控机床可以选用不同的数控系统，但数控加工程序指令都是相同的。

( ×)7. 绝对编程和增量编程不能在同一程序段中混合使用。

( × )8. 编制数控加工程序时一般以机床坐标系作为编程的坐标系。

( ×)9. 数控机床的精度主要包括机床的几何精度、定位精度和切削精度。

( √ )10. 数控机床的坐标系采用右手笛卡儿坐标，在确定具体坐标时，先定X轴，再根据右手法则定Z轴( × )11. 判断刀具左右偏移指令时，必须对着刀具前进方向判断。

(× )12. 进行刀补就是将编程轮廓数据转换为刀具中心轨迹数据。

( √ )二、选择题1.利用计算机辅助设计与制造技术，进行产品的设计和制造，可以提高产品质量，缩短产品研制周期。

它又称为( C )A)CD/CM B) CAD/COM C)CAD/CAM D)CAD/CM2.ISO标准规定增量尺寸方式的指令为( B )。

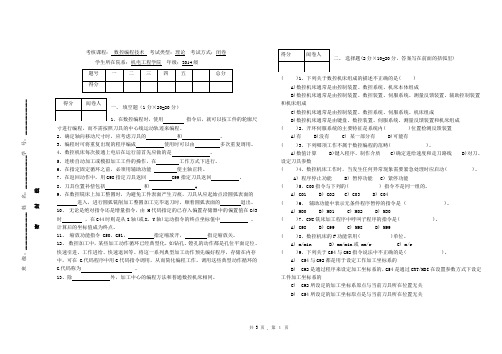

考核课程： 数控编程技术 考试类型：理论 考试方式：闭卷学生所在院系：机电工程学院 年级：2014级一、 填空题（1分×20=20分）1、在数控编程时，使用 指令后，就可以按工件的轮廓尺寸进行编程，而不需按照刀具的中心线运动轨迹来编程。

2、确定轴向移动尺寸时，应考虑刀具的 和 。

3、编程时可将重复出现的程序编成使用时可以由 多次重复调用。

4、数控机床每次接通上电后在运行前首先应做的是 。

5、连续自动加工或模拟加工工件的操作，在 工作方式下进行。

6、在指定固定循环之前，必须用辅助功能 使主轴正转。

7、在返回动作中，用G98指定刀具返回 G99指定刀具返回 。

8、刀具位置补偿包括 和 。

9、在数控铣床上加工整圆时，为避免工件表面产生刀痕，刀具从应起始点沿圆弧表面的 进入，进行圆弧铣削加工整圆加工完毕退刀时，顺着圆弧表面的 退出。

10、 无论是绝对指令还是增量指令，由 H 代码指定的已存入偏置存储器中的偏置值在G43时 ，在G44时则是从Z 轴(或X 、Y 轴)运动指令的终点坐标值中 。

计算后的坐标值成为终点。

11、 缩放功能指令 G50、G51， 指定缩放开， 指定缩放关。

12、 数控加工中，某些加工动作循环已经典型化，如钻孔、镗孔的动作都是孔位平面定位、快速引进、工作进给、快速退回等。

将这一系列典型加工动作预先编好程序，存储在内存中，可在 G 代码程序中用G 代码指令调用，从而简化编程工作。

调用这些典型动作循环的G 代码称为 。

13、除 外，加工中心的编程方法和普通数控机床相同。

二、 选择题(2分×10=20分，答案写在前面的括弧里)( )1、下列关于数控机床组成的描述不正确的是( ) A)数控机床通常是由控制装置、数控系统、机床本体组成B)数控机床通常是由控制装置、数控装置、伺服系统、测量反馈装置、辅助控制装置和机床组成C)数控机床通常是由控制装置、数控系统、伺服系统、机床组成D)数控机床通常是由键盘、数控装置、伺服系统、测量反馈装置和机床组成 ( )2、开环伺服系统的主要特征是系统内( )位置检测反馈装置 A)有 B)没有 C) 某一部分有 D)可能有( )3、下列哪项工作不属于数控编程的范畴( )。

2014第六届全国数控技能大赛广东选拔赛数控机床装调维修工中职组（学生）理论培训试题一、单项选择题1、在加工工件单段试切时，快速倍率开关必须置于( A )档。

A、较低B、中间C、较高D、最高2、插补运算程序可以实现数控机床的( B )。

A、转位换刀控制B、轮廓控制C、点位直线控制D、点位控制3、装配工作是产品制造过程的( )，工作好坏对产品的质量起着决定性的作用。

A、第一工序B、最初工序C、最后工序D、中间环节4、销的用途主要是( )。

A、过载保护作用B、定位作用C、定位与过载保护作用D、缓冲作用5、清洗机械产品时，要注意清洗液和清洗的( )等参数。

A、温度、压力、时间B、温度、压力、湿度C、压力、时间、湿度D、温度、时间、湿度6、整体式向心滑动轴承装配之前要把轴套和轴承座孔擦洗干净，并在轴套外径和轴承座孔内涂上( )。

A、红丹粉B、润滑油C、滑石粉D、蓝油7、机械手松刀动作：当液压缸( )时，支架上的导向槽迫使抓刀爪张开，放松刀具。

A、停止B、后退C、回缩D、前进8、一般轴类的滑动轴承( )与箱体之间出现间隙、松动等现象时应更换。

A、内圆B、外侧C、外圆D、内圆9、主轴发热时，检修的方向是从( )开始。

A、刀具B、液压缸压力C、冷却润滑油D、变档复位开关10、液压站是由( )组合而成。

A、泵装置、集成块或阀组合、油箱、电气盒B、电动机、集成块或阀组合、油箱、电气盒C、发动机、集成块或阀组合、油箱、电气盒D、发电机、集成块或阀组合、油箱、电气盒11、数控机床上的气压传动系统用于( )。

A、主轴锥孔吹气B、实现机械手的动作、主轴松刀C、开关防护门D、以上都是12、油泵是一种使( )能转变为液压能的转换装置。

A、电B、动C、光D、机械13、机床的( )综合反应了该设备的关键零部件组装后的几何形状误差。

A、装配B、几何精度C、零件D、制造14、数控系统编辑键盘上的RESET键的作用主要是使CNC复位、( )等。

数控中级题库[复制]1. 用于批量生产的胀力心轴可用（）制成。

[单选题] *A、45钢B、60钢C、65Mn钢(正确答案)D、铸铁2. 轴上的花键槽一般都放在外圆的半精车（）进行加工。

[单选题] *A.以前B.以后(正确答案)C.同时D.前或后"3. 数控机床开机应空运转约（）min，使机床达到热平衡状态。

[单选题] *A.15(正确答案)B.30C.45D.60"4. 在中低速车槽时，为保证槽底尺寸精度，可用（）指令停顿修整。

[单选题] *A、G00B.G02D.G04"(正确答案)5. 职业道德是（）。

[单选题] *A.社会主义道德体系在重要组成部分(正确答案)B.保障从业者利益在前提C.劳动合同订立在基础D.劳动者要日常行为规则"6. 操作系统中采用缓冲技术在目的是增强系统（）的能力。

[单选题] *A.串行操作B.控制操作C.重置操作D.并行操作(正确答案)7. 过流报警属于（）。

[单选题] *A、系统B、机床侧报警C、伺服单元报警(正确答案)D、电动机报警8. 工件夹紧要牢固、可靠，并保证工件在加工中（）不变。

[单选题] *A.尺寸B.定位C.位置(正确答案)9. 俯视图反映物体（）的相对位置关系。

[单选题] *A、上下和左右B、前后和左右(正确答案)C、前后和上下D、左右和上下10. 螺纹标记M24x1.5-5g6g中5g表示中径公差等级为（），基本偏差的位置代号为( )。

[单选题] *A、g；6级B、g；5级C、6级；gD、5级；g(正确答案)11. 数控机床加工过程中发生危险需要紧急处理时，应采取的正确方法是（）。

[单选题] *A.按下主轴停止按钮B.按下进给保持按钮C.按下紧急停止按钮(正确答案)D.切断电气柜电源12. 下列说法中不符合语言规范具体要求的是（）。

[单选题] *A.语感自然B.用尊称，不用忌语C.语速适中D.态度冷淡 "(正确答案)13. 在切断工件时，背吃刀量ap（）刀头宽度。

中职数控加工试题及答案一、选择题（每题2分，共20分）1. 数控加工中，G代码用于表示（）。

A. 程序段B. 机床坐标系C. 刀具补偿D. 辅助功能答案：A2. 在数控车床上，M代码用于表示（）。

A. 程序段B. 机床坐标系C. 刀具补偿D. 主轴转速答案：D3. 数控机床的坐标系中，Z轴通常表示（）。

A. 横向移动B. 纵向移动C. 垂直移动D. 旋转移动答案：C4. 在数控加工中，刀具半径补偿的作用是（）。

A. 改变刀具路径B. 改变切削速度C. 改变切削深度D. 改变刀具寿命答案：A5. 数控加工中，G01指令用于（）。

A. 快速定位B. 直线插补C. 圆弧插补D. 暂停答案：B6. 数控机床的刀具库中，刀具的更换通常由（）完成。

A. 操作工手动B. 机床自动C. 机床半自动D. 编程人员答案：B7. 在数控加工中，G代码G90表示（）。

A. 绝对编程B. 增量编程C. 极坐标编程D. 参数编程答案：A8. 数控车床上的G代码G28表示（）。

A. 返回参考点B. 快速定位C. 圆弧插补D. 暂停答案：A9. 数控加工中，M代码M06表示（）。

A. 主轴启动B. 主轴停止C. 换刀D. 程序结束答案：C10. 数控机床的切削液系统的作用是（）。

A. 冷却刀具B. 润滑刀具C. 清洁工件D. 以上都是答案：D二、填空题（每题2分，共20分）1. 数控加工中，______代码用于控制刀具的移动速度。

答案：G2. 数控车床上，______代码用于控制主轴转速。

答案：M3. 数控加工中，______轴通常表示横向移动。

答案：X4. 数控加工中，刀具半径补偿的目的是______。

答案：修正刀具路径以适应实际刀具尺寸5. 数控加工中，______指令用于圆弧插补。

答案：G026. 数控机床的刀具库中，刀具的更换通常由______完成。

答案：机床自动7. 数控加工中，______代码G91表示增量编程。

答案：G8. 数控车床上的______代码G29表示返回参考点。

中职数控加工试题答案一、选择题1. 数控机床的坐标系中，X轴通常对应于（）。

A. 垂直方向B. 水平方向C. 深度方向D. 旋转方向答案：B2. 在数控加工中，G代码是用于（）。

A. 指定材料类型B. 控制机床运动C. 设定刀具参数D. 选择加工速度答案：B3. 以下哪个不是数控加工的优点？（）。

A. 加工精度高B. 生产效率低C. 适应性强D. 减少人工操作答案：B4. 数控编程中的M代码用于（）。

A. 控制刀具路径B. 设定主轴转速C. 执行辅助功能D. 选择刀具补偿答案：C5. 对于复杂的三维曲面加工，通常采用哪种数控加工方式？（）。

A. 线切割B. 车削加工C. 铣削加工D. 钻削加工答案：C二、判断题1. 数控加工中，刀具半径补偿只能在G代码中设定。

（）答案：错2. 数控机床的加工精度主要取决于机床本身的精度和刀具的精度。

（）答案：对3. 数控编程时，所有的G代码和M代码都必须成对出现。

（）答案：错4. 在数控加工中，使用较小的刀具可以提高加工速度。

（）答案：错5. 数控加工前的准备工作包括刀具的选择和材料的装夹。

（）答案：对三、简答题1. 简述数控加工的基本流程。

数控加工的基本流程包括：首先进行工艺设计，确定加工方案和工艺路线；然后选择合适的数控机床和刀具，进行刀具的安装和材料的装夹；接着进行数控程序的编制，包括G代码和M代码的编写；之后进行刀具路径的仿真检查，确保程序无误；最后进行实际加工，并进行加工后的检验和质量控制。

2. 说明数控加工中刀具半径补偿的作用。

刀具半径补偿的作用是在数控加工中，由于刀具磨损、换刀误差等因素，实际的刀具半径可能与程序设定的半径存在偏差。

通过刀具半径补偿，可以自动调整刀具的路径，确保加工出的零件尺寸符合设计要求，提高加工精度。

3. 描述数控加工中常见的几种刀具类型及其应用。

数控加工中常见的刀具类型包括：立铣刀，主要用于铣削平面和槽；球头铣刀，适用于加工曲面和倒角；钻头，用于钻孔和扩孔；车刀，用于车削加工，如圆柱、锥形和球形表面；镗刀，用于加工孔和内腔的精密加工。

2014年全国职业院校技能大赛Z-063数控车床装调与维修技术项目（试卷二）任务书注意事项1. 本赛题总分为100分，比赛时间为4小时。

2．请首先按要求在答题纸密封处填写的参赛证号码、场次、工位号等信息。

3．请仔细阅读题目要求，完成比赛任务。

4．不要在试卷上乱写乱画，不要在标封区填写无关内容。

5．选手如果对试卷内容有疑问，应当先举手示意，等待裁判人员前来处理。

6．比赛需要的所有资料都以电子版的形式保存在所在工位计算机的桌面上。

7．选手在竞赛过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在竞赛的总成绩中扣除相应分值。

8．比赛过程中需裁判确认的部分，参赛选手须举手示意。

9．选手在排除故障的过程中，如因为选手的原因造成设备出现新的故障，酌情扣分。

但如果在竞赛的时间内将故障排除，不予扣分。

10．在裁判员确定机械、电气安全后方可进行精度检测，否则视违规操作，裁判员有权取消其考试资格。

11．竞赛完成后所有文档按页码顺序一并上交，签名只能填写场次和工位。

12．除下表中有说明外，不限制各任务的先后顺序。

序号名称说明配分职业素养和安全意识涵盖全过程8 任务1 电气线路装配与连接19任务2 十字滑台装配15任务3 故障排除和功能调试25任务4 机床精度检测8任务5 零件编程与加工任务4完成后完成10任务6 数据备份任务5完成或放弃后完成 2任务7 副柜电气调试任务3完成或放弃后完成8任务8 数控车床维护与保养任务7完成或放弃后完成 514．比赛过程中遇到部分内容不能通过自行判断完成，导致比赛无法进行，60分钟后可以向裁判员申请求助本参赛队指导教师指导2次，经裁判长批准后，参赛队在赛场指定地点接受2次指导教师指导，每次指导时间不超过5分钟，求助指导所花费的时间计入比赛总时间之内。

职业素养与安全意识（8分）1.该项得分、扣分情况按照有关规章制度由裁判裁定记录在表1上（总分8分，扣完为止）。

表1 职业素质与安全意识内容有/无时间选手签字裁判签字职业素养有无对裁判不礼貌有无影响比赛纪律有无服装不统一有无服装不规范（电工鞋）电气线路装配与连接有无工具伤害选手有无故意损坏器件有无工具摆放超出施工范围十字滑台装配有无工具伤害选手有无故意损坏部件有无工具摆放超出施工范围其它功能调试有无工具伤害选手有无故意损坏器件有无工具设备定置摆放有无通电后伤害选手有无通电后器件损坏有无通电后损坏主要系统、伺服、电机有无通电后错误操作导致设备运动造成机械撞击有无仪表使用错误导致仪器损坏机床几何精度检测有无损坏检测工具、仪表有无操作伤害选手有无损坏机床部件有无工具设备定置摆放有无工具、仪表使用后维护有无造成环境污染零件编程与加工有无造成选手伤害有无造成环境污染有无人离开工件装夹扳手在卡盘上有无工件装夹后扳手在卡盘上有无工件没夹紧影响加工有无滑台运动造成设备撞击数据备份有无损坏备份介质有无损坏系统部件有无备份操作错误副柜电气调试有无造成选手伤害有无损坏器件或通电调试不规范有无工具摆放超出调试范围有无通电后器件损坏有无通电后损坏主要系统、伺服、电机有无通电后错误操作导致设备运动造成机械撞击有无仪表使用错误导致仪器损坏数控车床维护与保养有无造成选手伤害有无损坏器件有无造成环境污染有无工具摆放超出调试范围任务一、电气线路装配与连接（19分）一、任务提示：1.请选手按照附件1电气安装接线电气图进行数控机床电气副柜的线路连接。

一、填空：（20分）1、标准尺寸由、和三个要素组成。

2、投影线汇交于投影中心的投影方法称为。

3、投影线互相平行的投影方法称为。

4、按投射线于投影面倾斜或垂直，平行投影法又分为和两种。

5、正投影法基本性质、、。

6、根据三视图之间的投影对应关系，可归纳三条投影规律即、、。

7、在三投影面体系中，点的位置可由点到三个投影面的来确定。

8、垂直于一个投影面、与另外两个投影面平行的直线称为。

9、由向投射所得的视图称为左视图。

10、主视图反映物体的和。

11、俯视图的上方和左视图的左方表示物体的方。

二、选择：（2'×5=10'）1、图框在图纸上必须用画出。

（）A、细实线B、粗实线C、虚线D、点划线2、同一产品的图样图框格式。

（）A、只能采用一种B、可以采用多样的3、图样中的尺寸以为单位时，不必标注计量单位的符号。

（）A、cmB、mC、mm4、两点的V面投影反映关系。

（）A、左右、前后B、上下、前后C、上下、左右5、空间一点A （x,y,z）到侧面W的距离X A为。

（）A、X值B、Y值C、Z值三、基本作图（2×5'=10'）1、将线段AB七等分。

2、作圆内接正五边形。

四、按已知条件画出平面立体的三面投影图。

（2×10'=20'）1、圆柱底面：半径10，高15；2、正四棱台：上下底面分别为10×10，20×20，高20；五、作点A（25，20，25）、B（15，0，20）的三面投影（10'）六、由已知点作直线的三面投影，作铅垂线AB=10，作正平线CD=13，α=30°。

（20'）七、以AC为对角线作垂直于V面的正方形的三面投影。

（10'）答案：一、1、尺寸界线，尺寸线，尺寸数字；2、中心投影法；3、平行投影法；4、斜投影法，正投影法；5、实形性，积聚性，类似性；6、长对正，高平齐，宽相等；7、距离；8、投影面垂直线；9、左，右；10、长，高；11、后二、1、B 2、A 3、C 4、C 5、A三、1、过B做垂直射线，然后在射线上以B为起点，连续取5段等长线段，设各个端点为B1,B2,B3,B4,B5，连接AB5，然后过B1,B2,B3,B4,分别做平行于AB5的直线，这些直线和AB的交点就是5等分点。

2014年12月考证试题真题1、可转位车刀刀片尺寸的选择取决于（）A背吃刀量ap和主偏角B 进给量和前角C切削速度和主偏角D背吃刀量和前角2、企业标准由（）制定的标准A、国家 B 企业 C 行业D地方3、在加工表面、切削刀具、切削用量不变的条件下连续完成的那一部分工序内容称为（）A工序 B 工位 C 工步D走刀4、按化学成分铸铁可分为（）A普通铸铁和合金铸铁 B 灰铸铁和球墨铸铁C 灰铸铁和可锻铸铁D 白口铸铁和麻口铸铁5、俯视图反映物体的（）的相对位置关系A上下和左右 B 前后和左右 C 前后和上下 D 左右和上下6、划线盘用来（）或找正工件位置A导向 B 划线 C 测量 D 冲眼7、薄板料的锯削应该尽可能()A分几个方向锯下 B 快速的锯下 C 缓慢的锯下D从宽面上锯下8、内径百分表的功用是度量（）A外径 B 内径 C 外槽D槽深9、读零件图首先看（）A后视图 B 剖视图和主视图 C 尺寸 D 标题栏10、普通三角螺纹牙深与（）相关A螺纹外径 B 螺距 C 螺纹外径和螺距 D 与螺纹外径和螺距都无关11、FANUC系统数控系统中能实现螺纹加工的一组代号是（）A G03 G90 G73B G32 G92 G76C G04 G94 G71D G41 G95 G7512、金属在交变应力循环作用下抵抗裂的能力是钢的（）A强度和塑性 B 韧性 C 硬度 D 疲劳强度13、决定长丝杠的转速的是（）A溜板箱 B 进给箱 C 主轴箱D挂轮箱14、液压系统的控制元件是（）A液压泵 B 换向阀 C 液压缸 D 电动机15、孔的精度主要有（）和同轴度A垂直度 B 圆度 C 平行度 D 圆柱度16\、一般钻头的材质是（）A高炭钢 B 高速钢 C 高锰钢 D 炭化钢17、金属抵抗局部变形的能力是钢的（）A强度和塑性 B 韧性 C 硬度 D 疲劳强度18、使用G92螺纹车削循环时，指令中F后面的数字为（）A螺距 B 导程 C 进给速度 D 吃刀深度19、切削脆性金属材料（）容易产生刀具前角较小、切削厚度较大的情况。

数控车工（2）您的姓名： [填空题] *_________________________________1. 辅助功能代码M03表示（）。

[单选题] *A.程序停止B.切削液开C.主轴停止D.主轴正转(正确答案)2. 中碳结构钢制作的零件通常在（）度C进行高温回火，以获得适宜的强度与韧性的良好配合。

[单选题] *A、200～300B、300～400C、500～600(正确答案)D、150～2503. 钢淬火的目的就是使它的组织全部或大部分转变为（），获得高硬度然后在适当温度下回火，使工件具有预期的性能。

[单选题] *A、贝氏体B、马氏体(正确答案)C、渗碳体D.奥氏体4. FANUC oi系统中程序段“M98 P0260；”表示（）。

[单选题] *A、停止调用子程序B、调用一次子程序“O0260”(正确答案)C、条用2次子程序“O00260”D、返回主程序5. 逐步比较插补法的工作顺序是（）。

[单选题] *A、偏差判别、进给控制、新偏差计算、终点判别(正确答案)B、进给控制、偏差判别、新偏差计算、终点判别C、终点判别、新偏差计算、偏差判别、进给控制D、终点判别、偏差判别、进给控制、新偏差计算6. 欲沿第一象限的斜线(起始点在坐标原点)进行加工，用逐点比较法直线插补，若偏差函数大于零，说明加工点在（）。

[单选题] *A.坐标原点B.斜线上方(正确答案)C.斜线下方D.斜线上7. 数控机床上有一个机械原点，该点到机床坐标零点在进给坐标轴方向上的距离可以在机床出厂时设定，该点称为（）。

[单选题] *A.工件零点B.机床零点C.机床参考点(正确答案)D.限位点8. 在机床各坐标轴的终端设置有极限开关，由程序设置的极限称为（）。

[单选题] *A.硬极限B.软极限(正确答案)C.安全形程D.极限行程9. 确定数控机床坐标系统运动关系的原则是假定（）。

[单选题] *A.刀具相对于静止的工件而运动(正确答案)B.工件相对静止的刀具而运动C.刀具、工件都运动D.刀具、工件都不运动10. 对于锻造成型的工件，最适合采用的固定循环指令为（）。
