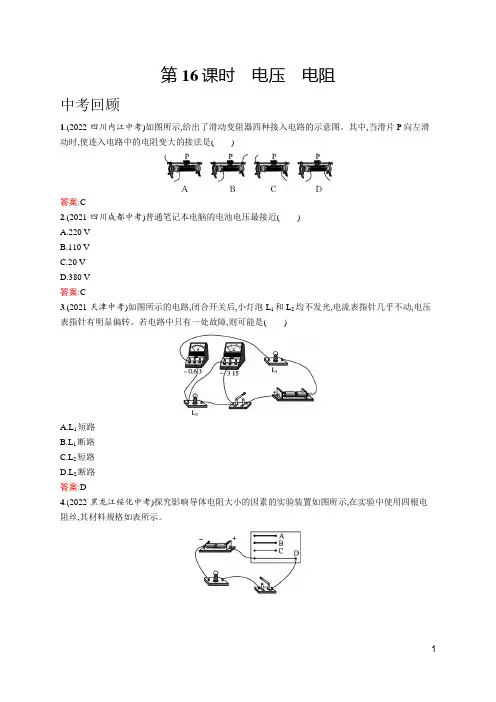

第16课时电压电阻中考回顾1.(2022·四川内江中考)如图所示,给出了滑动变阻器四种接入电路的示意图。
其中,当滑片P向左滑动时,使连入电路中的电阻变大的接法是()答案:C2.(2021·四川成都中考)普通笔记本电脑的电池电压最接近()A.220 VB.110 VC.20 VD.380 V答案:C3.(2021·天津中考)如图所示的电路,闭合开关后,小灯泡L1和L2均不发光,电流表指针几乎不动,电压表指针有明显偏转。
若电路中只有一处故障,则可能是()A.L1短路B.L1断路C.L2短路D.L2断路答案:D4.(2022·黑龙江绥化中考)探究影响导体电阻大小的因素的实验装置如图所示,在实验中使用四根电阻丝,其材料规格如表所示。
(1)实验中通过观察比较电阻丝电阻的大小。
(2)实验中采用的研究方法是和转换法。
(3)分别将编号为的电阻丝接入电路进行实验,可得出结论:导体的电阻大小与导体的材料有关。
(4)分别将编号为B、C的电阻丝接入电路进行实验,可得出结论:导体的电阻大小与导体的有关。
(5)分别将编号为C、D的电阻丝接入电路进行实验,其得到的实验结论被实际应用到了的工作原理中。
A.电压表B.电流表C.滑动变阻器(6)实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显,可用代替小灯泡完成实验。
答案:(1)小灯泡的亮度(2)控制变量法(3)A、B(4)横截面积(5)C(6)电流表模拟预测1.小明家安装的换气扇和照明灯的电路图如图所示,下列说法正确的是()A.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C.换气扇和照明灯工作时,通过它们的电流一定相等D.换气扇和照明灯工作时,它们两端的电压一定相等答案:D2.下图是小明同学测量小灯泡L1两端电压的电路,图中有一条导线接错了,接错的导线是()A.导线1B.导线2C.导线3D.导线4答案:C解析:要测量小灯泡L1两端的电压,需将电压表与L1并联,由题图可知,电压表所测的是两灯泡的总电压,应将导线3右端接到L1的右接线柱(或L2的左接线柱)上,选项C符合题意。

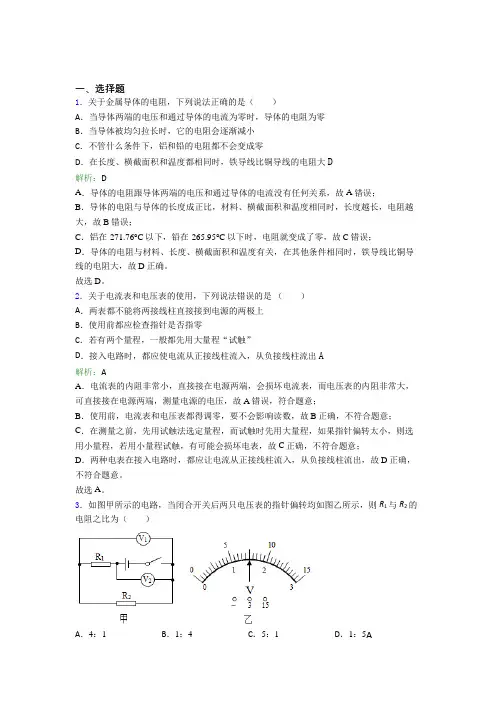

一、选择题1.关于金属导体的电阻,下列说法正确的是()A.当导体两端的电压和通过导体的电流为零时,导体的电阻为零B.当导体被均匀拉长时,它的电阻会逐渐减小C.不管什么条件下,铝和铅的电阻都不会变成零D.在长度、横截面积和温度都相同时,铁导线比铜导线的电阻大D解析:DA.导体的电阻跟导体两端的电压和通过导体的电流没有任何关系,故A错误;B.导体的电阻与导体的长度成正比,材料、横截面积和温度相同时,长度越长,电阻越大,故B错误;C.铝在-271.76°C以下,铅在-265.95°C以下时,电阻就变成了零,故C错误;D.导体的电阻与材料、长度、横截面积和温度有关,在其他条件相同时,铁导线比铜导线的电阻大,故D正确。
故选D。
2.关于电流表和电压表的使用,下列说法错误的是()A.两表都不能将两接线柱直接接到电源的两极上B.使用前都应检查指针是否指零C.若有两个量程,一般都先用大量程“试触”D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出A解析:AA.电流表的内阻非常小,直接接在电源两端,会损坏电流表,而电压表的内阻非常大,可直接接在电源两端,测量电源的电压,故A错误,符合题意;B.使用前,电流表和电压表都得调零,要不会影响读数,故B正确,不符合题意;C.在测量之前,先用试触法选定量程,而试触时先用大量程,如果指针偏转太小,则选用小量程,若用小量程试触,有可能会损坏电表,故C正确,不符合题意;D.两种电表在接入电路时,都应让电流从正接线柱流入,从负接线柱流出,故D正确,不符合题意。
故选A。
3.如图甲所示的电路,当闭合开关后两只电压表的指针偏转均如图乙所示,则R1与R2的电阻之比为()A.4:1B.1:4C.5:1D.1:5A由电路图可知,电路为R1与R2串联电路,电压表V1测R2两端电压,电压表V2测电源电压,则可知电压表V1为小量程,读数为1.5V,电压表V2为大量程,读数为7.5V,则可得R1两端电压为U1=U-U2=7.5V-1.5V=6V由串联电压之比等于电阻之比可得R1:R2=U1:U2=6V:1.5V=4:1故选A。
第十六章电压电阻知识点总结一、电压1.电压(U):电压是使电路中形成电流的原因,电源是提供电压的装置。
2.电压U的单位是:国际单位是:伏特(V);常用单位是:千伏(KV)、毫伏(mV)、微伏(µV)。
1千伏=103伏=106毫伏=109微伏。
3.测量电压的仪表是:电压表,它的使用规则是:①电压表要并联在电路中;②接线柱的接法要正确,使电流从“+”接线柱入,从“-”接线柱出;③被测电压不要超过电压表的量程;4.实验室中常用的电压表有两个量程:①0~3伏,每小格表示的电压值是0.1伏;②0~15伏,每小格表示的电压值是0.5伏。
5.熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④对人体安全的电压是:不高于36伏;⑤工业电压380伏。
6.串联电路电压规律:串联电路总电压=个用电器电压之和(U=U1+U2+U3+……)7.并联电路电压规律:并联电路总电压=各支路电压(U=U1=U2=U3=……)二、电阻1.电阻(R):表示导体对电流的阻碍作用。
(导体如果对电流的阻碍作用越大,那么电阻就越大,而通过导体的电流就越小)。
2.电阻(R)的单位:国际单位:欧姆(Ω);常用的单位有:兆欧(MΩ)、千欧(KΩ)1兆欧=103千欧;1千欧=103欧。
3.决定电阻大小的因素:导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度、横截面积和温度。
(电阻与加在导体两端的电压和通过的电流无关)4.变阻器:(滑动变阻器和电阻箱)(1)滑动变阻器:①原理:改变接入电路中电阻线的长度来改变电阻的。
②作用:通过改变接入电路中的电阻来改变电路中的电流和电压。
③铭牌:如一个滑动变阻器标有“50Ω 2A”表示的意义是:最大阻值是50Ω,允许通过的最大电流是2A。
④正确使用:A.应串联在电路中使用;B.接线要“一上一下”;C.通电前应把阻值调至最大的地方。
(2)电阻箱:是能够表示出电阻值的变阻器。
第16章 《电压和电阻》 知识点第1节 电压1.电压的作用和符号(1) 电压是形成电流的原因。
(电压使电路中自由电荷发生定向移动形成电流)电源的作用就是给用电器提供电压。
(电池的正极的聚集正电荷,负极聚集负电荷)(2) 电压符号:“U ”2.电路中获得持续电流的条件:(缺一不可)⎧⎨⎩电路中有电源电路两端有电压;电路是连通的闭合(即)(即)回路。
表达:“”“”⎧⎨⎩在表达电压时,要说某用电器两端的电压;在表达电流时,要说通过某用电器的电流。
(通过观察水流、水压的模拟实验帮助我们理解电流、电压的概念,这种方法是“类比法”)3.电压的国际单位:V (“伏特”,简称“伏”)电压的常用单位还有:k V (千伏) ;mV (毫伏) 换算关系:33110001010.00110kV V V mV V V⎧⎪⎨⎪⎩====45.电压的测量 (1) 测量电压:电压表(也叫伏特表) 电压表有0~3V 和0~15V 两个量程,读数时,要看清选择的量程,才能准确读数。
认清各量程的分度值。
甲电压表读数为:2.5V 乙电压表读数为:12V(2) 电压表的使用规则① 电压表要并联在被测电路两端;② 电流从电压表的“正接线柱”流入,“负接线柱”流出,否则指针会反偏;家庭电压220 V 一节干电池的电压1.5 V 一节蓄电池的电压2 V 安全电压不高于36 VV(“+”入“-”出:标有“-”号的接线柱靠近电池的负极;另一个接线柱靠近电池的正极) ③ 被测电压不能超过电压表的最大量程;(被测电压超过电压表的最大量程时,测不出电压值,且会烧坏电压表)01531530315V V V V V V ⎧⎪⎪⎨⎪⎪⎩:测量时,先选~量程,用开关试触,若被测电压在间可测量;量程的选择:若被测电压小于则换用~的量程;若被测电压大于则换用更大量程的电压表。
(备注:电压表可以直接连在电源两端,此时电压表测得是电源电压;)7.利用电流表、电压表判断电路故障① 电流表示数正常而电压表无示数:“电流表示数正常”表明主电路为通路,“电压表无示数”表明无电流通过电压表, 则故障原因可能是:电压表损坏;或 电压表接触不良;或 与电压表并联的用电器短路。

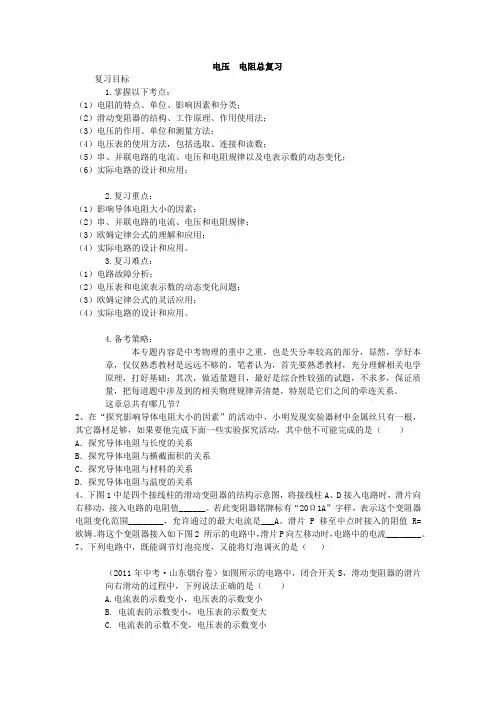

电压电阻总复习复习目标1.掌握以下考点:(1)电阻的特点、单位、影响因素和分类;(2)滑动变阻器的结构、工作原理、作用使用法;(3)电压的作用、单位和测量方法;(4)电压表的使用方法,包括选取、连接和读数;(5)串、并联电路的电流、电压和电阻规律以及电表示数的动态变化;(6)实际电路的设计和应用;2.复习重点:(1)影响导体电阻大小的因素;(2)串、并联电路的电流、电压和电阻规律;(3)欧姆定律公式的理解和应用;(4)实际电路的设计和应用。
3.复习难点:(1)电路故障分析;(2)电压表和电流表示数的动态变化问题;(3)欧姆定律公式的灵活应用;(4)实际电路的设计和应用。
4.备考策略:本专题内容是中考物理的重中之重,也是失分率较高的部分,显然,学好本章,仅仅熟悉教材是远远不够的。
笔者认为,首先要熟悉教材,充分理解相关电学原理,打好基础;其次,做适量题目,最好是综合性较强的试题,不求多,保证质量,把每道题中涉及到的相关物理规律弄清楚,特别是它们之间的牵连关系。
这章总共有哪几节?2、在“探究影响导体电阻大小的因素”的活动中,小明发现实验器材中金属丝只有一根,其它器材足够,如果要他完成下面一些实验探究活动,其中他不可能完成的是()A.探究导体电阻与长度的关系B.探究导体电阻与横截面积的关系C.探究导体电阻与材料的关系D.探究导体电阻与温度的关系4、下图1中是四个接线柱的滑动变阻器的结构示意图,将接线柱A、D接入电路时,滑片向右移动,接入电路的电阻值______。
若此变阻器铭牌标有“20Ω1A”字样,表示这个变阻器电阻变化范围________,允许通过的最大电流是___A。
滑片P移至中点时接入的阻值R= 欧姆。
将这个变阻器接入如下图2 所示的电路中,滑片P向左移动时,电路中的电流________。
7、下列电路中,既能调节灯泡亮度,又能将灯泡调灭的是()(2011年中考·山东烟台卷)如图所示的电路中,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是()A.电流表的示数变小,电压表的示数变小B. 电流表的示数变小,电压表的示数变大C. 电流表的示数不变,电压表的示数变小D. 电流表的示数变大,电压表的示数变大2011年中考·广东河源卷)火车在两节车厢之间有两间厕所,只有当两间厕所的门都关上时(每扇门相当于一个开关),车厢中指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,提醒旅客两间厕所内都有人。
第十六章《电压 电阻》知识点1:电压 1.符号:U2.单位:伏特,简称伏,符号V3.测量工具:电压表 知识点2:电压的测量1.电压表的使用:注意与电流表的使用区别。
2.串、并联电路电压特点:(1)串联:U =U 1+U 2(2)并联:U =U 1=U 2 知识点3:电阻 1.电阻:(1)定义:导体对__电流__阻碍作用的大小,用字母__R__表示(2)单位:欧姆,符号是Ω;1 M Ω=__106__Ω,1 k Ω=__103__Ω (3)影响因素:导体的材料、长度、横截面积和温度 【提示】导体电阻的大小由自身的材料、长度、横截面积和温度决定,与是否接入电路、外加电压及通过电流的大小等外界因素无关。
2.滑动变阻器:注意铭牌的含义。
3.探究影响导体电阻大小的因素:导体的电阻是导体本 身的一种性质,它的大小决定于导体的材料、长度、横 截面积和温度,与通过导体的电流和两端的电压无关。
1. 考查热点: 电压表的读数和使用,串、并联电路的电压了规律,半导体和超导体,探究影响电阻大小因素2. 考查题型: 以选择题、填空题、实验题为主3. 备考重点: 串、并联电路的电压规律,电压表的读数和使用考点1:电压表例1 如图所示的电路,当开关S 闭合后,若电阻R 1、R 2并联且能正常工作,则甲表是__电压__(选填“电流”或“电压”)表,乙表测的是__R 2__的__电流__(选填“电流”或“电压”)。
★知识梳理★备考指导 ★突破考点,典例呈现★考纲要求: 1. 电压表的使用.(操作) 2. 串、并联电路电压的规律.(探究) 3. 影响电阻大小的因素.(探究) 4. 半导体的一些特点及半导体材料. (认识)5. 纳米材料. (认识)6. 超导体. (认识)考点2:电路作图例2 请根据实物电路,在虚线框内画出对应的电路图。
考点3:电路故障分析例3 如图所示,开关S闭合后,L1和L2都不发光,将电压表并联在ab之间时,电压表示数为零,将电压表并联在bc之间时,电压表示数较大,若电路中只有一处故障,则该故障可能是( A )A.L2断路 B.L2短路C.L1断路 D.L1短路方法点拨:(1)当电压表示数为电源电压时有两种推测:①电压表所测范围电路断路;②电压表所测范围之外的所有用电器都短路。
初中物理电学总复习(二)复习目标:电压、电阻、滑动变阻器、串联与并联规律电压1.电压是形成电流的原因:电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2.电路中获得持续电流的条件:①电路中有电源(也就是电路两端有电压);②电路是闭合的。
【例1】下列关于“电压使电路中形成了电流”的理解,正确的是().A.有电压时,电路中就一定有电流 B.电路中有电流时就一定有电压C.电流和电压总是同时存在 D.以上说法都不正确【例2】下列说法中,正确的是()A、电路两端只要有电压就一定有电流B、电压是形成电流的原因C、电路断开后,电路中没有电流了,因此电路两端电压为零D、电路中没有电源也可以有电压存在(二)电压的单位1.国际单位:V 常用单位:kV 、mV 、μV换算关系:1Kv=1000V 1V=1000mV 1mV=1000μV2.记住一些电压值:一节干电池1.5V 一节蓄电池2V 家庭电压220V(重点、常考点)安全电压不高于36V(一定要写“不高于”)有时电压表量程的选择可以看实物图中的电池数目,计算出电压后选择量程。
【例3】① 20V=_______mV ② 2.5V=_____μV③ 110kV=_____V ④ 50mV=_____V【例4】一台收录机的电源电压为6V,需要用多少节干电池串联起来才能使用?()A、2节B、3节C、4节D、6节【解析】串联电池组的总电压等于每节电池电压之和(三)电压测量:1.仪器:电压表,符号:2.读数时,看清接线柱上标的量程,和分度值。
3.使用规则:两要、一不①电压表要并联在电路中。
电压表若要测某元件的电压,则应该和电压表并联,且不能包括电阻、电源灯其他的元件。
有时需要采用节点法,即只要并联的连线上不包含电阻、电源,则都可以等同于一点,来确定电压表真正的测量元件。
(难点、易错点)②电流从电压表的“正接线柱”流入,“负接线柱”流出。
否则指针会反偏。
即电压表的正极与被测元件的正极相对,负极和负极相对③被测电压不要超过电压表的最大量程。
九年级物理全册第十六章电压电阻知识点总结归纳单选题1、如图所示电路,电源电压保持不度,开关S闭合后,在滑动变阻器滑片P向左移动的过程中,下列说法正确的是()A.电压表V1示数变小,电压表V2示数不变,电流表A1示数变小B.电压表V1示数变小,电压表V2示数变大,电压表V1的示数与电流表A1的示数之比变小C.电压表V2示数不变,电流表A1示数变大,电压表V1的示数与电流表A1的示数之比变大D.电压表V1示数变小,电压表V2示数不变,电压表V2的示数与电流表A1的示数之比变小答案:D由图可知,滑动变阻器与定值电阻R串联,电压表V1测量滑动变阻器两端的电压,电压表V2测量电源电压,电流表测量电路中的电流;在滑动变阻器滑片P向左移动的过程中,滑动变阻器接入电路的电阻变小,由电阻的串联,电路的总电阻变小,由I=U R可知,此时电路中的电流变大,即电流表的示数变大。
由U=IR可知,定值电阻R两端的电压变大,由于串联电路中电源电压等于各用电器两端的电压之和,所以滑动变阻器两端的电压变小,即电压表V1的示数变小;由于电源电压保持不变,所以电压表V2的示数不变。
A.电流表A1示数变大,电压表V1示数变小,电压表V2示数不变,故A错误;BC.电压表V1示数变小,电压表V2示数不变,电流表A1示数变大,由欧姆定律,电压表V1的示数与电流表A1的示数之比即变阻器连入电路的电阻,比值变小,故BC错误;D.电压表V2示数不变,电流表A1示数变大,其比值变小,故D正确。
故选D。
2、如图所示电路,电源电压保持不变。
闭合开关后,两灯均发光,若L2突然断路,则发生的情况是()A.灯泡L1变暗B.电压表V示数变大C.电流表A1示数变小D.电流表A2示数变小答案:D由图可知,开关闭合时,该电路为并联电路,电压表测量电源电压,电流表A2测量干路中的电流,A1测量中灯泡L1的电流,开关接在干路中;AC.并联电路中各支路互不影响,若L2突然断路,灯泡L2所在支路的电流为0,但通过灯泡L1的电流不变,电流表A1示数不变,灯泡L1两端的电压仍然等于电源电压,则L1亮度不变,故AC不符合题意;B.若L2突然断路,电压表此时仍然测电源电压,所以电压表的示数不变,故B不符合题意;D.根据并联电路的电流关系可知,通过灯泡L1的电流不变,通过灯泡L2的电流为变0,所以干路中的电流变小了,即电流表A2示数变小,故D符合题意。
专题23 电压与电阻【考点预览】考点1 电压考点2 串、并联电路的电压规律考点3 电阻考点4 滑动变阻器考点1 电压【经典真题】如图所示的电路图中,能用电压表正确测出灯L l两端电压的是()A.B.C.D.【答案】B【详解】A.电压表并联在L1和L2两个灯泡的两端,测量两个灯泡两端的总电压,故A不符合题意;B.电压表并联在L1两端,因此其测量L1两端的电压,故B符合题意;C.电压表并联在L2两端,因此其测量L2两端的电压,故C不符合题意;D.电压表并联在L1两端,但是电压表的正负接线柱接反了,故D不符合题意。
故选B。
【常用结论】(1)电压是产生电流的原因,电源是提供电压的装置;(2)生活中常见的电压值:1节干电池的电压1.5V;家庭照明电压为220V;⑷人体安全电压是:不高于36V;(3)电压表相对于断路,可以直接测电源电压【易错点】电压表并联内部如果有电源和用电器,此时,电压表测外部用电器的电压【经典变式练】1.关于电压,下列说法错误的是()A.有电压,就一定有电流B.日常生产中有时还用到380V的电压B 接口输出的电压约为5VD.人体的安全电压应不高于36V【答案】A【详解】A. 产生持续电流的条件:一是有电压;二是电路是通路。
故A错误,符合题意;B.根据日常生活中各种常见电压的数值知道,生活用电电压为220V,日常生产中大型电动机等所在的动力电路的电压是380V,故B正确,不符合题意;C.USB接口输出电压为5V左右,故C正确,不符合题意;D.经验证明人体的安全电压不高于36V,故D正确,不符合题意。
故选A。
2.在图所示电路中,开关闭合后,会出现的后果是()A.电流表会烧坏,但灯泡可以发光B.电压表会烧坏,灯泡也不能发光C.电流表会烧坏,但它烧坏前电压表无示数D.去掉电流表,电压表有示数,灯泡能发光【答案】C【详解】电流表相对于导线,电阻很小;电压表相对于断路,电阻非常大。
如图,电流表直接接在电源两端,形成电源短路。
凤州初级中学八年级物理导学案备课组成员:主备人:班级:组名: 姓名:【课题】第六章:电压电阻复习学案(1)【学习目标】:1、电路初探知识归纳及复习电流特点。
2、会正确使用电压表测电压,能准确读出电压表的示数。
3、会判断电压表测哪个用电器,或哪段电路的电压。
4、会用电压表检测电路故障。
【学习过程】一、自主学习(同学们,请大家仔细阅读以下知识点,给大家10分钟时间,进行记忆,完成后各组进行竞赛,看哪个组的同学记忆效果好。
)(人之所以能,是相信能)(一)电路初探知识归纳1.电源:能提供持续电流(或电压)的装置。
2.电源是把其他形式的能转化为电能。
如干电池是把化学能转化为电能。
发电机则由机械能转化为电能。
3.有持续电流的条件:必须有电源和电路闭合。
4.导体:容易导电的物体叫导体。
如:金属,人体,大地,酸、碱、盐的水溶液等。
5.绝缘体:不容易导电的物体叫绝缘体。
如:橡胶,玻璃,陶瓷,塑料,油,纯水等。
6.电路组成:由电源、导线、开关和用电器组成。
7.电路有三种状态:(1)通路:接通的电路叫通路;(2)断路:断开的电路叫开路;(3)短路:直接把导线接在电源两极上的电路叫短路(全电路短路)、直接把导线接在某用电器两端(部分电路短路)。
8.电路图:用符号表示电路连接的图叫电路图。
9.串联:把电路元件逐个顺次连接起来的电路,叫串联。
(电路中任意一处断开,电路中都没有电流流过)10.并联:把电路元件并列地连接起来的电路,叫并联。
(并联电路中各个支路是互不影响的)(二)电流知识归纳1.电流的大小用电流(简称电流)表示。
2.电流I的单位是:国际单位是:安培(A);常用单位是:毫安(mA)、微安(µA)。
1安培=103毫安=106微安。
3.测量电流的仪表是:电流表,它的使用规则是:①电流表要串联在电路中;②接线柱的接法要正确,使电流从“+”接线柱入,从“-”接线柱出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上。
2022年九年级物理第十六章《电压电阻》复习考题精选练一.选择题(共12小题)1.(2022•平阴县一模)根据材料的导电性能,材料可分为导体、半导体以及绝缘体三大类。
下列给出的材料中,属于半导体的是()A.金和银B.玻璃和橡胶C.锗和砷化镓D.铜和铁2.(2022•台州)如图,当滑动变阻器的滑片P向右移动时,接入电路的阻值变大。
选择的接线柱是()A.AB B.CD C.BD D.AD3.(2022•越秀区校级二模)在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池。
用电压表测量这个自制电池的电压,其现象如图所示,导线是铜导线。
则以下说法正确的是()A.电压表能提供电压B.盐水电池将电能转化为化学能C.铜导线中定向移动的是铜原子的核外自由电子D.电源外部电流方向是从”﹣”接线柱流入4.(2021秋•怀宁县期末)如图所示,电源电压为6V,闭合开关,电压表的示数为4V,则以下说法正确的是()A.灯L1两端的电压为4V B.灯L1两端的电压为2VC.电源电压与灯L1两端的电压之和为6V D.灯L2两端的电压为2V5.(2021秋•江油市期末)对于如图所示的电路,下列描述不正确的是()A.断开S1,闭合S2、S3,电阻R1、R2两端电压相等B.只闭合S1,流过电阻R1、R2的电流相等C.只闭合S2,电阻R2单独工作D.同时闭合S1、S3,电路会形成电源短路6.(2022•惠民县模拟)关于导线电阻的大小,下列说法中正确的是(温度对电阻的影响可以不计)()A.横截面积越大的导线,电阻越小B.横截面积相同的导线,长导线的电阻大C.长度相同的导线,细导线的电阻大D.同种材料制成的长短相同的导线,粗导线的电阻小7.(2021秋•乌拉特前旗校级期末)如图甲所示,当电路中的开关S闭合时,两电压表的指针位置均如图乙所示,则电阻R1和R2两端的电压分别为()A.1.2V4V B.1.2V8V C.6V 1.2V D.4.8V 1.2V8.(2021秋•肥城市期末)某小组用两个电阻、电源、开关、导线和三个电压表组成的电路,进行“探究串、并联电路电压规律”的实验,其中一组实验数据为U1=1.2V、U2=1.8V、U3=3.0V,则下列说法正确的是()A.若测量结果正确,则两电阻一定是串联的B.若测量结果正确,则两电阻一定是并联的C.若测量结果正确,则两电阻的连接方式不能确定D.一定是记录数据出现错误9.(2021秋•城阳区校级期末)把长短和粗细均相同的铜丝和镍铬合金丝分别接入如图所示的电路中,下列说法错误的是()A.这是探究导体的电阻与横截面积的关系B.通过灯泡的亮度判断电阻大小,这里用到了转换法C.把铜丝接入电路时灯泡更亮,说明铜丝比镍铬合金丝的电阻小D.若要实验现象更明显可以把小灯泡换成电流表10.(2021秋•高邑县期末)小军按照如图甲所示的电路图连接好电路,并确保电路各元件均无损坏后再闭合开关,发现两个电压表的指针指到表盘的同位置,如图乙所示。
第14讲—电压,电阻2023年中考物理一轮复习讲练测一、思维导图二、考点精讲考点1 电压1. 电压:电压使电路中自由电荷定向移动形成电流,电源是提供电压的装置。
电压的符号是U,单位为伏特(伏,V)。
比伏特大的有千伏(kV),比伏特小的有毫伏(mV),1 kV=103 V,1V=103mV,1 kV=106 mV要在一段电路中产生电流,它的两端就要有电压。
注意:先有电压,再有电流。
2. 电压表:(1)测量电路两端电压的仪表叫电压表,符号为○V,其内阻很大,接入电路上相当于开路。
(2)电压表的示数:在05倍。
* 部分电流表的三个接线柱是“+”、“3”和“15”。
这时“3”和“15”是负接线柱,电流要从“+”流入,再从“3”和“15”流出。
(3)正确使用电压表的规则:①电压表必须和被测的用电器并联。
如果与被测用电器串联,会因为电压表内阻很大,此段电路开路而无法测此用电器两段的电压。
如果被测用电器在支路上,这时电压表测的是其他支路两端的电压;如果被测用电器在干路上,则整个电路便成开路了,这时电压表测的是电源电压。
②“+”“-”接线柱的接法要正确,必须使电流从“+”接线柱流进电压表,从“-”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。
若不能预先估计待测电压的大小时,应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。
若指针偏转超过最大值则应断开开关检查;如果指针偏转幅度太小(小于3V),会影响读数的准确性,应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上,此时测得的是电源的电压值。
使用电表前,如果指针不指零,可调整中央调零螺旋使指针调零。
(4)常见的电压:家庭电路电压—220V对人体安全的电压—不高于36V一节干电池的电压—1.5V每节铅蓄电池电压—2V3. 电池组电压特点:(1)串联电池组的电压等于每节电池电压之和;(2)并联电池组的电压跟每节电池的电压相等。
