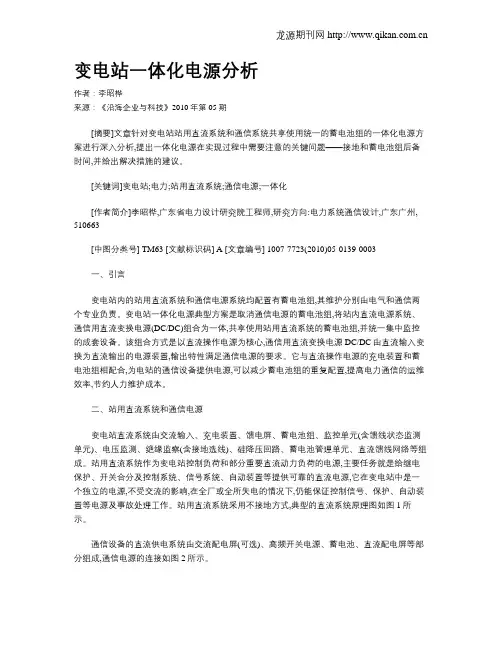

变电站一体化电源分析作者：李昭桦来源：《沿海企业与科技》2010年第05期[摘要]文章针对变电站站用直流系统和通信系统共享使用统一的蓄电池组的一体化电源方案进行深入分析,提出一体化电源在实现过程中需要注意的关键问题——接地和蓄电池组后备时间,并给出解决措施的建议。
[关键词]变电站;电力;站用直流系统;通信电源;一体化[作者简介]李昭桦,广东省电力设计研究院工程师,研究方向:电力系统通信设计,广东广州, 510663[中图分类号] TM63 [文献标识码] A [文章编号] 1007-7723(2010)05-0139-0003一、引言变电站内的站用直流系统和通信电源系统均配置有蓄电池组,其维护分别由电气和通信两个专业负责。
变电站一体化电源典型方案是取消通信电源的蓄电池组,将站内直流电源系统、通信用直流变换电源(DC/DC)组合为一体,共享使用站用直流系统的蓄电池组,并统一集中监控的成套设备。
该组合方式是以直流操作电源为核心,通信用直流变换电源DC/DC由直流输入变换为直流输出的电源装置,输出特性满足通信电源的要求。
它与直流操作电源的充电装置和蓄电池组相配合,为电站的通信设备提供电源,可以减少蓄电池组的重复配置,提高电力通信的运维效率,节约人力维护成本。
二、站用直流系统和通信电源变电站直流系统由交流输入、充电装置、馈电屏、蓄电池组、监控单元(含馈线状态监测单元)、电压监测、绝缘监察(含接地选线)、硅降压回路、蓄电池管理单元、直流馈线网络等组成。
站用直流系统作为变电站控制负荷和部分重要直流动力负荷的电源,主要任务就是给继电保护、开关合分及控制系统、信号系统、自动装置等提供可靠的直流电源,它在变电站中是一个独立的电源,不受交流的影响,在全厂或全所失电的情况下,仍能保证控制信号、保护、自动装置等电源及事故处理工作。
站用直流系统采用不接地方式,典型的直流系统原理图如图1所示。
通信设备的直流供电系统由交流配电屏(可选)、高频开关电源、蓄电池、直流配电屏等部分组成,通信电源的连接如图2所示。
核心提示：中华人民共和国电力行业标准《电力用直流和交流一体化不间断电源设备》DL/ T 1074 —2007第3。
1项定义：一体化电源设备integrated power supply equip ment将直流电源、电力用交流不间断电源（UPS)和电力用逆变电源（INV)、通信用直流变换电源（DC/DC）等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备。
该组合方式是以直流电源为核心，直流电源与上述任意一种电源及一种以上电源所构成的组合体,均称为一体化电源设备.文章就一体化电源做简单分析。
1 概述一体化电源系统是替代传统分立电源（操作电源、通信电源、UPS电源、低压配电屏、事故照明屏）才出现的，主要应用在发电、配电、用电等领域，为所有电力自动化系统、通讯系统、远方执行系统、高压断路器分合闸、继电保护、自动装置、信号装置等提供交/直流不间断电源.与传统的分立电源不同，一体化电源不但直接为变电站设备综合提供各类电源，而且,由于集中监控的启用，大大提升了设备的互操作性。
2 系统结构智能一体化电源系统是为全站交直流设备提供可靠的工作电源，所以其输出包括380V /220V交流电源、220V/110V直流电源、48V通信用直流电源。
智能一体化电源系统包括了ATS、充电单元、逆变电源、通信电源、蓄电池组及各类监控管理模块.其中通信电源不单独设置48V蓄电池及充电装置,而是使用DC/DC电源模块直接挂接于直流母线。
同样地，逆变电源也是挂接于直流母线，为重要交流负荷（如计算机监控设备、事故照明等）供电.智能一体化电源系统典型应用如图1所示。
智能一体化电源系统的监控系统架构，共分为站控层、间隔层和过程层三层扁平并联式架构（见图2）。
3 系统功能系统最重要的功能就是给用电设备供电，为了保证电源的可靠、稳定,各组件基本功能有以下几种。
3。
1 智能一体化监控功能人机界面功能：监控主界面采用图形化显示，直观显示系统结构以及主要监测数据。
