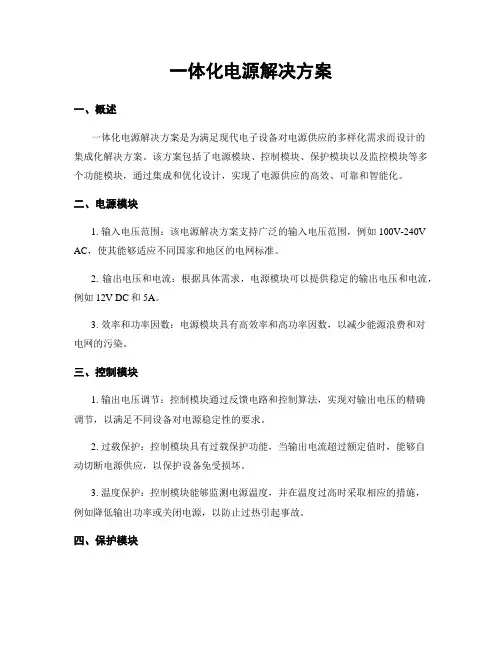

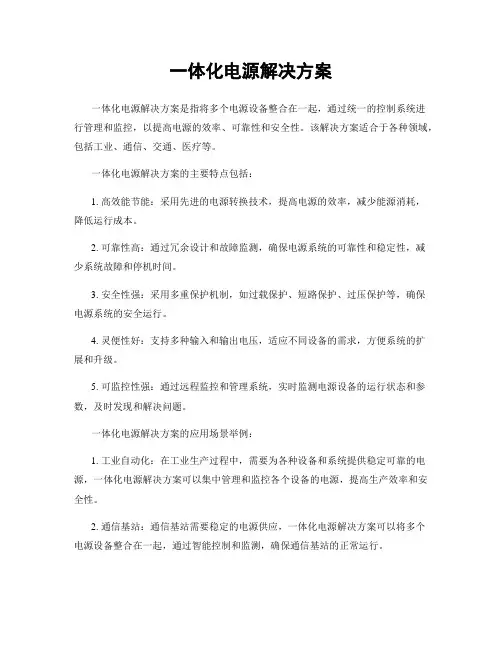

一体化电源解决方案

一体化电源解决方案
一体化电源解决方案

一体化电源解决方案

1、一体化电源产品系统组成

一体化电源是为通信设备提供交流220V和直流-48V 电源的电源系统。系统由机柜、UPS、开关电源和操作面板组成,为保证通信不间断,机内电源系统由在线UPS、开关电源及维修旁路开关组成。

一体化电源电路原理图

2、一休化电源产品的优势

1)一体化设计,内置大容量环保高性能锂电池

2)嵌入式标准机架或机柜式设计更小更轻便

3)支持电池并机扩容,延长备电时间

4)单相交流220V和-48VDC输出可选

5)环境温度适应性更好

3、一体化电源解决方案使用示意图

适应对象:

传输设备、3G/4G基站RRU/BBU、无线放大器、FTTX/ONU、交换机、APC/AP、摄像枪(球)、光电转换器、光猫等几乎所有通信末端设备。

方案介绍:

此方案是采用就近安装一体化电源的方式供电。设备输入取用市电220V,经转换后对用电设备进行供电。

铁锂后备电源使用磷酸铁锂电池组为储能元件,多重保护技术,完善的电池管理,远程集中控制电路构成。铁锂后备电源具有体积小、重量轻、高低温性能优异、高功率放电等优点可以广泛应用于通信、金融、电力等行业,是替代旧式铅酸UPS电源的理想产品。

电池类型及容量可根据客户需要进行选择
