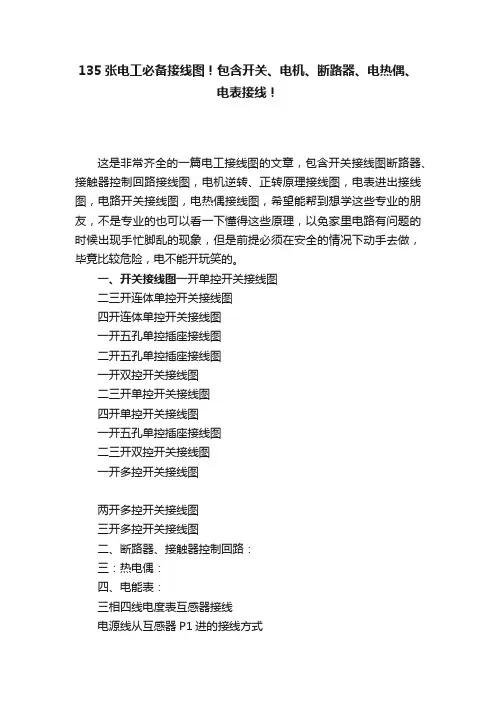

135张电工必备接线图！包含开关、电机、断路器、电热偶、电表接线！这是非常齐全的一篇电工接线图的文章，包含开关接线图断路器、接触器控制回路接线图，电机逆转、正转原理接线图，电表进出接线图，电路开关接线图，电热偶接线图，希望能帮到想学这些专业的朋友，不是专业的也可以看一下懂得这些原理，以免家里电路有问题的时候出现手忙脚乱的现象，但是前提必须在安全的情况下动手去做，毕竟比较危险，电不能开玩笑的。

一、开关接线图一开单控开关接线图二三开连体单控开关接线图四开连体单控开关接线图一开五孔单控插座接线图二开五孔单控插座接线图一开双控开关接线图二三开单控开关接线图四开单控开关接线图一开五孔单控插座接线图二三开双控开关接线图一开多控开关接线图两开多控开关接线图三开多控开关接线图二、断路器、接触器控制回路：三：热电偶：四、电能表：三相四线电度表互感器接线电源线从互感器P1进的接线方式电源线从互感器P2进的接线方式三相四线电度表互感器接线电源线从互感器P1进的接线方式三相三线电度表接互感器电路单相电能表的接线电源从P1进电源线从P2穿过（逆穿）接线图汇总3个单相电度表互感器接线电源线从P1面穿过互感器二次线端接电流表不分彼此五、其他：单相电机顺逆转控制控制顺逆转电葫芦吊机六、电动机：延时七、日光灯类：双联开关的2种双控电路（如图）两种控制方式（如图）桥式全波整流滤波电路（如图）通电延时亮灯（如图）延时断电（如图）延时通断不断循环且达到设置循环数断电（如图）灯延时熄灭（如图）传统镇流器和电子镇流器（如图）延时通断不断循环且达到设置循环数断电（如图）2灯循环点亮（如图）循环流水灯（如图）时间断电器断电延时控制（如图）通电延时断电（如图）通电延时亮灯（如图）桥式全波整流滤波电路（如图）延时通、断循环运行（如图）2灯循环亮、熄（如图）时间继电器断电延时控制（如图）。

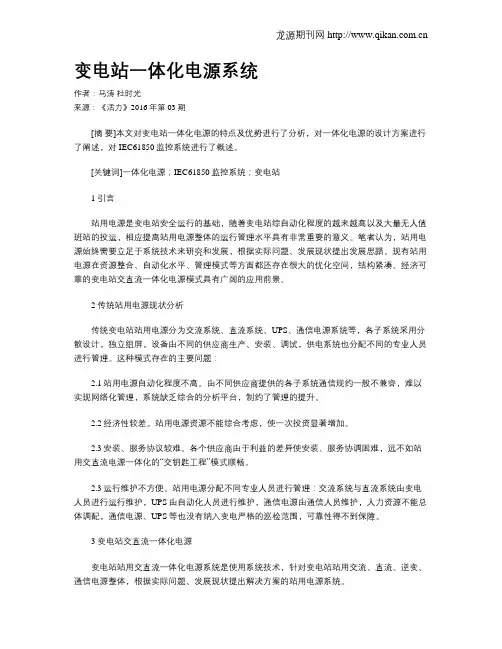

变电站一体化电源系统作者：马涛杜时光来源：《活力》2016年第03期[摘要]本文对变电站一体化电源的特点及优势进行了分析，对一体化电源的设计方案进行了阐述，对IEC61850监控系统进行了概述。

[关键词]一体化电源；IEC61850监控系统；变电站1 引言站用电源是变电站安全运行的基础，随着变电站综自动化程度的越来越高以及大量无人值班站的投运，相应提高站用电源整体的运行管理水平具有非常重要的意义。

笔者认为，站用电源始终需要立足于系统技术来研究和发展，根据实际问题、发展现状提出发展思路。

现有站用电源在资源整合、自动化水平、管理模式等方面都还存在很大的优化空间，结构紧凑、经济可靠的变电站交直流一体化电源模式具有广阔的应用前景。

2 传统站用电源现状分析传统变电站站用电源分为交流系统、直流系统、UPS、通信电源系统等，各子系统采用分散设计，独立组屏，设备由不同的供应商生产、安装、调试，供电系统也分配不同的专业人员进行管理。

这种模式存在的主要问题：2.1站用电源自动化程度不高。

由不同供应商提供的各子系统通信规约一般不兼容，难以实现网络化管理，系统缺乏综合的分析平台，制约了管理的提升。

2.2经济性较差。

站用电源资源不能综合考虑，使一次投资显著增加。

2.3安装、服务协议较难。

各个供应商由于利益的差异使安装、服务协调困难，远不如站用交直流电源一体化的“交钥匙工程”模式顺畅。

2.3运行维护不方便。

站用电源分配不同专业人员进行管理：交流系统与直流系统由变电人员进行运行维护，UPS由自动化人员进行维护，通信电源由通信人员维护，人力资源不能总体调配，通信电源、UPS等也没有纳入变电严格的巡检范围，可靠性得不到保障。

3 变电站交直流一体化电源变电站站用交直流一体化电源系统是使用系统技术，针对变电站站用交流、直流、逆变、通信电源整体，根据实际问题、发展现状提出解决方案的站用电源系统。

根据国家电力行业标准《电力用直流和交流一体化不间断电源设备》（DL/T 1074-2007 ）的描述，电力用一体化操作电源的准确定义应为：将直流电源、电力用交流不间断电源（UPS）和电力用逆变电源（INV）、通信用直流变换电源（DC/DC）等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备。
