光纤跳线的颜色和接头

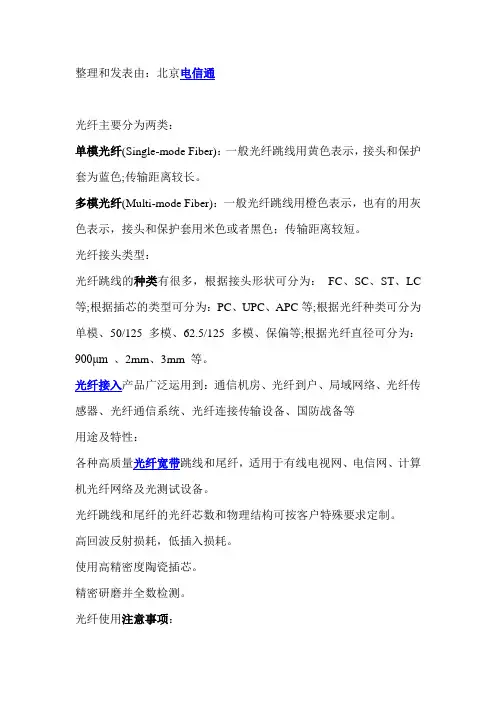

整理和发表由：北京电信通光纤主要分为两类：单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

光纤接头类型：光纤跳线的种类有很多，根据接头形状可分为：FC、SC、ST、LC 等;根据插芯的类型可分为：PC、UPC、APC等;根据光纤种类可分为单模、50/125多模、62.5/125多模、保偏等;根据光纤直径可分为：900μm 、2mm、3mm 等。

光纤接入产品广泛运用到：通信机房、光纤到户、局域网络、光纤传感器、光纤通信系统、光纤连接传输设备、国防战备等用途及特性：各种高质量光纤宽带跳线和尾纤，适用于有线电视网、电信网、计算机光纤网络及光测试设备。

光纤跳线和尾纤的光纤芯数和物理结构可按客户特殊要求定制。

高回波反射损耗，低插入损耗。

使用高精密度陶瓷插芯。

精密研磨并全数检测。

光纤使用注意事项：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤(橙色的光纤)，长波光模块使用单模光纤(黄色光纤)，以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

光纤跳线特点：1.插入损耗低2.重复性好3.回波损耗大4.互插性能好5.温度稳定性好在光纤接入过程中，光纤跳线发挥着巨大的作用，比如：1.光纤通信系统2.光纤接入网3.光纤数据传输4.光纤CA TV5.局域网(LAN)6.测试设备7.光纤传感器。

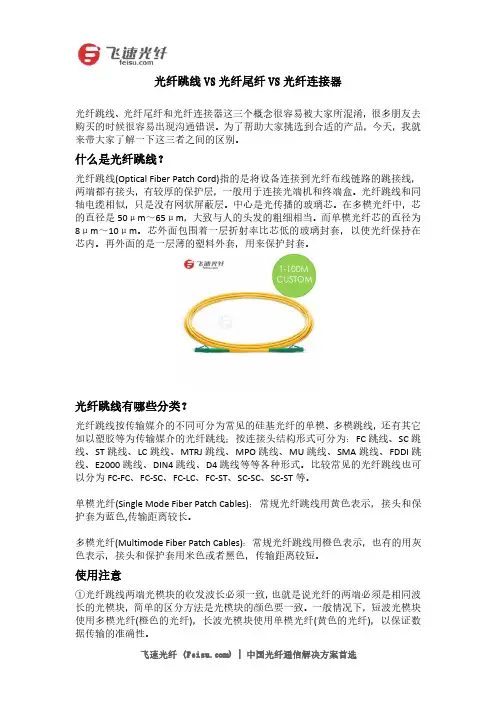

光纤跳线VS光纤尾纤VS光纤连接器光纤跳线、光纤尾纤和光纤连接器这三个概念很容易被大家所混淆，很多朋友去购买的时候很容易出现沟通错误。

为了帮助大家挑选到合适的产品，今天，我就来带大家了解一下这三者之间的区别。

什么是光纤跳线？光纤跳线(Optical Fiber Patch Cord)指的是将设备连接到光纤布线链路的跳接线，两端都有接头，有较厚的保护层，一般用于连接光端机和终端盒。

光纤跳线和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm～65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm～10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤跳线有哪些分类？光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single Mode Fiber Patch Cables)：常规光纤跳线用黄色表示，接头和保护套为蓝色,传输距离较长。

多模光纤(Multimode Fiber Patch Cables)：常规光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色，传输距离较短。

使用注意①光纤跳线两端光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般情况下，短波光模块使用多模光纤(橙色的光纤)，长波光模块使用单模光纤(黄色的光纤)，以保证数据传输的准确性。

②光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Ba se-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

光纤跳线技术规范 Modified by JACK on the afternoon of December 26, 2020光纤跳线技术规范浏览次数:1.陶瓷插针外径Φ：±插针体芯径Φ:+插针体长度：±插针体同心度：≦插针体曲率半径：20mm+5-10mm2.光缆外径为3mm，光缆外表光滑无瑕疵。

外径不圆度：≦10%光缆抗拉强度：≧200N光缆最小弯曲半径：30mm光缆温度特性：-40℃-+80℃，光缆附加衰减≦km光缆颜色：黄色3.工作波长：1310nm、1550nm4.光纤的衰减：≦km(1310nm)≦km(1550nm)5.光纤的截止波长：λC≦1250nm6.光纤连接器光学指标插入损耗：IL≦回波损耗：RL≧50dB连接衰减：≦（包括互换和重复）互换回波损耗：≧35dB插拔耐久性寿命：>1000次仍能满足衰减要求。

7.光纤连接器陶瓷插针物理干涉指标：曲率半径：10mm≦R≦25mm研磨球面偏心：≦50um光纤凹凸量：50nm8.光纤连接器外观检查光纤连接器外观平滑、洁净、无油污、无伤痕和裂纹，各部件组合平整，插头与转器的接合平顺，易于插拔。

9.光纤连接器陶瓷插针端面外观检查10.光纤连接器插拔力：11.光纤连接器使用条件运输和储存时温度：-20℃-+60℃工作温度：+5℃-+40℃相对湿度：保证性能：10%-90%（+35℃）温度循环实验：时间：≧72h范围：-10℃-+45℃上升和下降速度：℃/分种12.光纤连接器的标志单模光纤连接器的光缆外观为黄色。

每一条光纤连接器都挂有生产铭牌，生产铭牌标注有产品生?产日期、生产编号、插入损耗数值、回波损耗数值及产品两端的区分标志。

光纤连接器的包装盒上标注有产品型号、生产厂家。

13.光纤连接器的包装每一条光纤连接器用PVC包装盒包装，接头用防尘帽盖好。

盘卷好后，盘卷直径不小于尾部光缆直径的25倍。

14.光纤连接器的运输光纤连接器用硬纸箱作外包装，在纸箱上标注有禁止大力抛摔、挤压及防雨防油污标志。

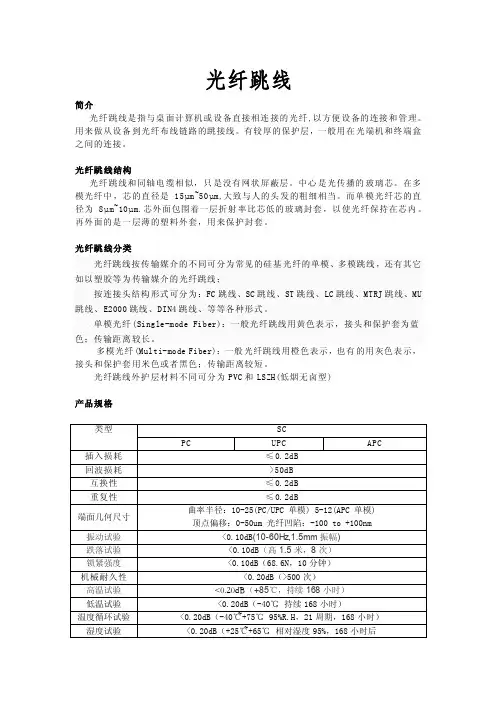

光纤跳线简介光纤跳线是指与桌面计算机或设备直接相连接的光纤,以方便设备的连接和管理。

用来做从设备到光纤布线链路的跳接线。

有较厚的保护层，一般用在光端机和终端盒之间的连接。

光纤跳线结构光纤跳线和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是15μm~50μm,大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm.芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤跳线分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MU 跳线、E2000跳线、DIN4跳线、等等各种形式。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

光纤跳线外护层材料不同可分为PVC和LSZH(低烟无卤型)产品规格产品特点：1.插入损耗低2.高回波损耗3.重复性好4.互换性好5.环境适应性好6.应用范围：光纤跳线产品广泛运用到：通信机房、光纤到户、局域网络、光纤传感器、光纤通信系统、光纤连接传输设备、国防战备等。

适用于有线电视网、电信网、计算机光纤网络及光测试设备。

光纤跳线使用注意事项：1、光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

2、光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

3、光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

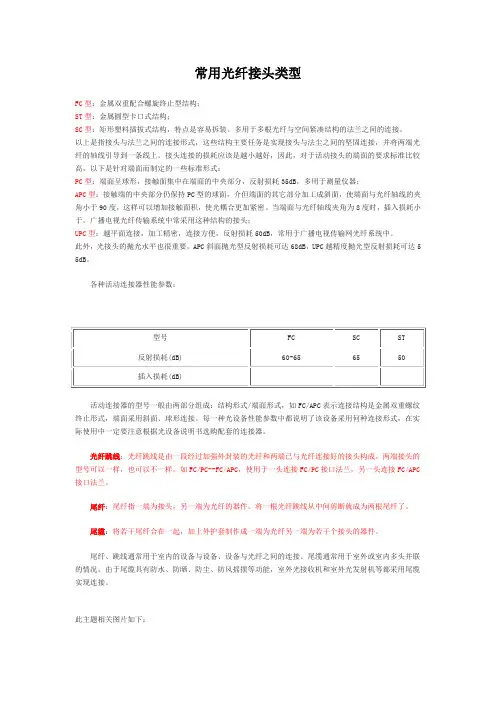

常用光纤接头类型FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。

多用于多根光纤与空间紧凑结构的法兰之间的连接。

以上是指接头与法兰之间的连接形式，这些结构主要任务是实现接头与法尘之间的坚固连接，并将两端光纤的轴线引导到一条线上。

接头连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。

当端面与光纤轴线夹角为8度时，插入损耗小于。

广播电视光纤传输系统中常采用这种结构的接头；UPC型：越平面连接，加工精密，连接方便，反射损耗50dB，常用于广播电视传输网光纤系统中。

此外，光接头的抛光水平也很重要，APC斜面抛光型反射损耗可达68dB，UPC越精度抛光型反射损耗可达5 5dB。

各种活动连接器性能参数：活动连接器的型号一般由两部分组成：结构形式/端面形式，如FC/APC表示连接结构是金属双重螺纹终止形式，端面采用斜面、球形连接。

每一种光设备性能参数中都说明了该设备采用何种连接形式，在实际使用中一定要注意根据光设备说明书选购配套的连接器。

光纤跳线：光纤跳线是由一段经过加强外封装的光纤和两端已与光纤连接好的接头构成。

两端接头的型号可以一样，也可以不一样。

如FC/PC--FC/APC，使用于一头连接FC/PC接口法兰，另一头连接FC/APC 接口法兰。

尾纤：尾纤指一端为接头，另一端为光纤的器件。

将一根光纤跳线从中间剪断就成为两根尾纤了。

尾缆：将若干尾纤合在一起，加上外护套制作成一端为光纤另一端为若干个接头的器件。

尾纤、跳线通常用于室内的设备与设备、设备与光纤之间的连接。

尾缆通常用于室外或室内多头并联的情况。

S T S C F C L C光纤接头区别文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC 光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

FC、ST、SC、LC接⼝区别光纤跳线（⼜称光纤连接器）是指光缆两端都装上连接器插头，⽤来实现光路活动连接，除此之外提到的尾纤是只有⼀端装有连接器插头的光纤。

在安防监控⼯程中，我们会经常⽤到光纤跳线，⽐如连接光纤终端盒与光纤收发器或连接光模块、光设备与光设备的对联、光纤传输线路的跳接等。

安防⼯程中，我们常⽤的光纤跳线基本上有四种接⼝⽅式FC、ST、SC、LC。

⼀般光纤跳线都是⼀根光纤线每侧带⼀个接头，那么这四种接头相互组合会有多少种呢？16种？对吗？你再仔细想想，有没有重复的？请看下图：上图中，颜⾊⼀致的是同⼀种，就好⽐FC-SC与SC-FC是⼀种⼀样。

实际⼯作中，光纤跳线有单模、多模（50/125\62.5/125）、OM3、OM4、OM5、MPO、⽪线光纤跳线等，再加上光纤跳线长度有1⽶、2⽶、3⽶、5⽶、10⽶、20⽶、50⽶等任意长度均可定制。

单模光纤跳线单模光纤(Single-mode Fiber)：⼀般光纤跳线⽤黄⾊表⽰，接头和保护套为蓝⾊;传输距离较长。

多模光纤跳线多模光纤(Multi-mode Fiber)：⼀般光纤跳线⽤橙⾊表⽰，也有的⽤灰⾊表⽰，接头和保护套⽤⽶⾊或者⿊⾊;传输距离较短离较短。

OM3光纤跳线“OM” stand for optical multi-mode，即光模式，是多模光纤表⽰光纤等级的标准。

不同等级传输时的带宽和最⼤距离不同，因此所运⽤的场景也不同，选对合适的光纤跳线有利于节省成本、提⾼效率。

OM3与OM4是表⽰多模光纤等级的标准，因此OM4光纤跳线是OM3光纤跳线的⼀种发展⽅向更优的状态。

OM4多模万兆光纤跳线OM3是850nm激光优化的50um芯径多模光纤，在采⽤850nm VCSEL的10Gb/s以太⽹中，光纤传输距离可以达到300m；OM4是OM3多模光纤的升级版，光纤传输距离可以达到550m。

OM5多模万兆光纤跳线OM5光纤跳线最开始被称为宽带多模光纤跳线，它是TIA和IEC定义的光纤跳线新标准，纤径为50/125µm，与OM3和OM4光纤跳线相⽐，OM5光纤跳线可以⽤于更⾼带宽的应⽤。

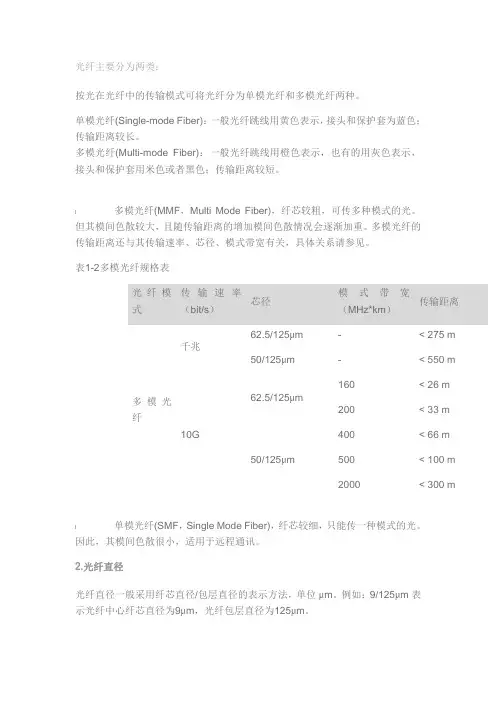

光纤主要分为两类：按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

l多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。

但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。

多模光纤的传输距离还与其传输速率、芯径、模式带宽有关，具体关系请参见。

表1-2多模光纤规格表光纤模式传输速率（bit/s）芯径模式带宽（MHz*km）传输距离多模光纤千兆62.5/125μm-< 275 m50/125μm-< 550 m 10G62.5/125μm160< 26 m200< 33 m50/125μm400< 66 m500< 100 m2000< 300 ml单模光纤(SMF，Single Mode Fiber)，纤芯较细，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯。

2.光纤直径光纤直径一般采用纤芯直径/包层直径的表示方法，单位μm。

例如：9/125μm表示光纤中心纤芯直径为9μm，光纤包层直径为125μm。

H3C低端系列以太网交换机推荐使用的光纤直径如下：l G.652常规单模光纤：9/125μml常规多模光纤：62.5/125μml G.651多模光纤：50/125μm（多模VCSEL激光器选用）1.2.6接口连接器类型接口连接器用于连接可插拔模块及相应的传输媒质。

H3C低端系列以太网交换机支持的光模块所采用的光纤连接器有两种：SC连接器和LC连接器。

1. SC连接器SC（Subscriber Connector Standard Connector，标准光纤连接器），外观图如所示。

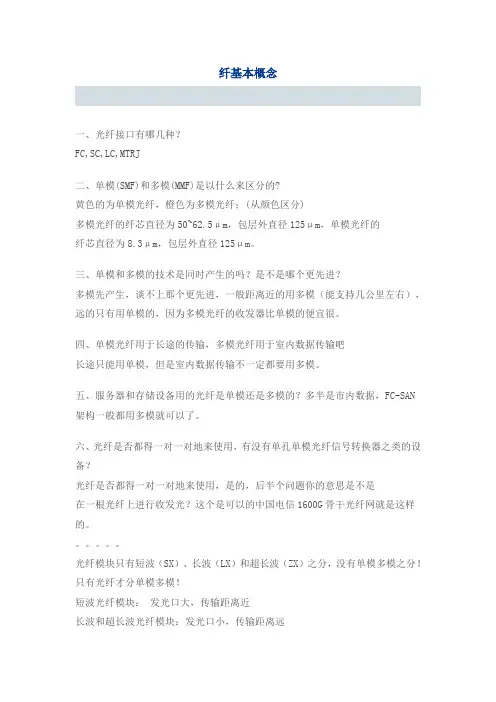

纤基本概念一、光纤接口有哪几种？FC,SC,LC,MTRJ二、单模(SMF)和多模(MMF)是以什么来区分的?黄色的为单模光纤，橙色为多模光纤；(从颜色区分)多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，单模光纤的纤芯直径为8.3μm，包层外直径125μm。

三、单模和多模的技术是同时产生的吗？是不是哪个更先进？多模先产生，谈不上那个更先进，一般距离近的用多模（能支持几公里左右），远的只有用单模的，因为多模光纤的收发器比单模的便宜很。

四、单模光纤用于长途的传输，多模光纤用于室内数据传输吧长途只能用单模，但是室内数据传输不一定都要用多模。

五、服务器和存储设备用的光纤是单模还是多模的？多半是市内数据，FC-SAN 架构一般都用多模就可以了。

六、光纤是否都得一对一对地来使用，有没有单孔单模光纤信号转换器之类的设备？光纤是否都得一对一对地来使用，是的，后半个问题你的意思是不是在一根光纤上进行收发光？这个是可以的中国电信1600G骨干光纤网就是这样的。

光纤模块只有短波（SX）、长波（LX）和超长波（ZX）之分，没有单模多模之分！只有光纤才分单模多模！短波光纤模块：发光口大，传输距离近长波和超长波光纤模块：发光口小，传输距离远多模光纤：纤芯直径大，传输距离近单模光纤：纤芯直径小，传输距离远短波模块-单模光纤-短波模块：不可行！因为短波模块的发光口大于单模光纤的纤芯直径，部分光信号无法进入光纤长波模块-多模光纤-长波模块：一般可行，因为长波模块的发光口小于多模光纤的纤芯直径，所有光信号能够进入光纤。

但传输距离受多模光纤限制，只有几百米，而且本人见过连通性不稳定甚至连不通的情况！长波模块-多模光纤-短波模块：不可行！两端波长必须相同！如果传输距离较远，必须选择长波模块-单模光纤-长波模块！1）、光纤接头各符号的含义：A）、FC：常见的圆形，带螺纹光纤接头B）、ST：卡接式圆形光纤接头C）、SC：方型光纤接头D）、PC：微凸球面研磨抛光E）、APC：呈8度角并作微凸球面研磨抛光F）、光纤长度规格有：6m、10m、15m、20m、25m、30m、35m、45m、55m、70m、80m、100m。

ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准,使用效果一样,各有优缺点; ST、SC连接器接头常用于一般网络;ST头插入后旋转半周有一卡口固定,缺点是容易折断；SC连接头直接插拔,使用很方便,缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准,使用效果一样,各有优缺点;ST、SC连接器接头常用于一般网络;ST头插入后旋转半周有一卡口固定,缺点是容易折断；SC连接头直接插拔,使用很方便,缺点是容易掉出来；FC连接头一般电信网络采用,有一螺帽拧到适配器上,优点是牢靠、防灰尘,缺点是安装时间稍长;MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成;连接器外部件为精密塑胶件,包含推拉式插拔卡紧机构; 适用于在电信和数据网络系统中的室内应用;光纤接口连接器的种类光纤连接器,也就是接入光模块的光纤接头,也有好多种,且相互之间不可以互用;不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种,其实不是的;SFP 模块接LC光纤连接器,而GBIC接的是SC光纤光纤连接器;下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套,紧固方式为螺丝扣; 一般在ODF侧采用配线架上用的最多②SC型光纤连接器：连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转;路由器交换机上用的最多③ST型光纤连接器：常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣;对于10Bas e-F连接来说,连接器通常是ST类型;常用于光纤配线架④LC型光纤连接器：连接SFP模块的连接器,它采用操作方便的模块化插孔RJ闩锁机理制成;路由器常用⑤MT-RJ：收发一体的方形光纤连接器,一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹配线架上用的最多ST 卡接式圆型SC 卡接式方型路由器交换机上用的最多PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体华为8850上有用光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点;传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似,较SC接头小一些;“FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多;连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU等,具体的外观参见下图/”后面表明光纤接头截面工艺,即研磨方式;“PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的;“UPC”的衰耗比“PC”要小,一般用于有特殊需求的设备,一些国外厂家ODF架内部跳纤用的就是FC/UPC,主要是为提高ODF设备自身的指标;另外,在广电和早期的CATV中应用较多的是“APC”型号,其尾纤头采用了带倾角的端面,可以改善电视信号的质量,主要原因是电视信号是模拟光调制,当接头耦合面是垂直的时候,反射光沿原路径返回;由于光纤折射率分布的不均匀会再度返回耦合面,此时虽然能量很小但由于模拟信号是无法彻底消除噪声的,所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号,表现在画面上就是重影;尾纤头带倾角可使反射光不沿原路径返回;一般数字信号一般不存在此问题光纤连接器光纤连接器是光纤与光纤之间进行可拆卸活动连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小,这是光纤连接器的基本要求;在一定程度上,光纤连接器也影响了光传输系统的可靠性和各项性能;光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器,还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式;其中,ST连接器通常用于布线设备端,如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端;按光纤端面形状分有FC、PC包括SPC或UPC 和APC；按光纤芯数划分还有单芯和多芯如MT-RJ之分;光纤连接器应用广泛,品种繁多;在实际应用过程中,我们一般按照光纤连接器结构的不同来加以区分;以下是一些目前比较常见的光纤连接器：1FC型光纤连接器这种连接器最早是由日本NTT研制;FC是Ferrule Connector的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣;最早,FC类型的连接器,采用的陶瓷插针的对接端子;此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难;后来,对该类型连接器做了改进,采用对接端面呈球面的插针P C,而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高;2SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器;其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同,;其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式,不需旋转;此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高;ST和SC接口是光纤连接器的两种类型,对于10Base-F连接来说,连接器通常是ST类型的,对于100Base-FX来说,连接器大部分情况下为SC类型的;ST连接器的芯外露,SC连接器的芯在接头里面;3 双锥型连接器Biconic Connector这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制,它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成;4 DIN47256型光纤连接器这是一种由德国开发的连接器;这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同,端面处理采用PC研磨方式;与FC型连接器相比,其结构要复杂一些,内部金属结构中有控制压力的弹簧,可以避免因插接压力过大而损伤端面;另外,这种连接器的机械精度较高,因而介入损耗值较小;5 MT-RJ型连接器MT-RJ起步于NTT开发的MT连接器,带有与RJ-45型LAN电连接器相同的闩锁机构,通过安装于小型套管两侧的导向销对准光纤,为便于与光收发信机相连,连接器端面光纤为双芯间隔排列设计,是主要用于数据传输的下一代高密度光纤连接器;6 LC型连接器LC型连接器是着名Bell贝尔研究所研究开发出来的,采用操作方便的模块化插孔RJ闩锁机理制成;其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半,为;这样可以提高光纤配线架中光纤连接器的密度;目前,在单模SFF方面,LC类型的连接器实际已经占据了主导地位,在多模方面的应用也增长迅速;7 MU型连接器MUMiniature unit Coupling连接器是以目前使用最多的SC型连接器为基础,由NTT研制开发出来的世界上最小的单芯光纤连接器,;该连接器采用直径的套管和自保持机构,其优势在于能实现高密度安装;利用MU的直径的套管,NTT已经开发了MU连接器系列;它们有用于光缆连接的插座型连接器MU-A系列；具有自保持机构的底板连接器MU-B系列以及用于连接LD／PD模块与插头的简化插座MU-SR系列等;随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用,对MU型连接器的需求也将迅速增长;光纤配线箱光纤配线箱适用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光跳线引出光信号,实现光配线功能;也适用于光缆和配线尾纤的保护性连接;如图为3M公司的8200室内型光纤配线箱,适用于光纤接入网中的光纤终端点采用光端机目前,常用的光端机一端是接光传输系统一般是SDH光同步数字传输网,另一端用户端出来的是2M接口;另外光端机还有PDH准同步数字系列的;光端机要比光纤收发器复杂得多,除光电的耦合还有复用－解复用,影射－解影射等信号的编码过程;光纤收发器简单的讲,光纤收发器一端是接光传输系统,另一端用户端出来的是10/100M以太网接口;光纤收发器都是实现光电信号转换作用的;光纤收发器的主要原理是通过光电耦合来实现的,对信号的编码格式没有什么变化;目前国外和国内生产光纤收发器的厂商很多,产品线也极为丰富;为了保证与其他厂家的网卡、中继器、集线器和交换机等网络设备的完全兼容,光纤收发器产品必须严格符合10Bas e-T、100Base-TX、100Base-FX、和等以太网标准,;除此之外,在EMC防电磁辐射方面应符合FCC Part15标准;时下由于国内各大运营商正在大力建设小区网、校园网和企业网,因此光纤收发器产品的用量也在不断提高,以更好地满足接入网建设的需要;光纤收发器通常具有以下基本特点;1．提供超低时延的数据传输;2．对网络协议完全透明;3．多采用专用ASIC芯片实现数据线速转发;可编程ASIC将多项功能集中到一个芯片上,具有设计简单、可靠性高、电源消耗少等优点,能使设备得到更高的性能和更低的成本;4．设备多采用1+1的电源设计,支持超宽电源电压,实现电源保护和自动切换;5．支持超宽的工作温度范围;6．支持齐全的传输距离0～120公里常用光纤接头类型FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构,特点是容易拆装;多用于多根光纤与空间紧凑结构的法兰之间的连接;以上是指接头与法兰之间的连接形式,这些结构主要任务是实现接头与法尘之间的坚固连接,并将两端光纤的轴线引导到一条线上;接头连接的损耗应该是越小越好,因此,对于活动接头的端面的要求标准比较高,以下是针对端面而制定的一些标准形式：PC型：端面呈球形,接触面集中在端面的中央部分,反射损耗35dB,多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面,介但端面的其它部分加工成斜面,使端面与光纤轴线的夹角小于90度,这样可以增加接触面积,使光耦合更加紧密;当端面与光纤轴线夹角为8度时,插入损耗小于;广播电视光纤传输系统中常采用这种结构的接头；UPC型：越平面连接,加工精密,连接方便,反射损耗50dB,常用于广播电视传输网光纤系统中; 此外,光接头的抛光水平也很重要,APC斜面抛光型反射损耗可达68dB,UPC越精度抛光型反射损耗可达55dB;各种活动连接器性能参数：型号FCSCST反射损耗dB60-656550插入损耗dB活动连接器的型号一般由两部分组成：结构形式/端面形式,如FC/APC表示连接结构是金属双重螺纹终止形式,端面采用斜面、球形连接;每一种光设备性能参数中都说明了该设备采用何种连接形式,在实际使用中一定要注意根据光设备说明书选购配套的连接器;光纤跳线：光纤跳线是由一段经过加强外封装的光纤和两端已与光纤连接好的接头构成;两端接头的型号可以一样,也可以不一样;如FC/PC--FC/APC,使用于一头连接FC/PC接口法兰,另一头连接FC/APC接口法兰;尾纤：尾纤指一端为接头,另一端为光纤的器件;将一根光纤跳线从中间剪断就成为两根尾纤了;尾缆：将若干尾纤合在一起,加上外护套制作成一端为光纤另一端为若干个接头的器件;尾纤、跳线通常用于室内的设备与设备、设备与光纤之间的连接;尾缆通常用于室外或室内多头并联的情况;由于尾缆具有防水、防晒、防尘、防风摇摆等功能,室外光接收机和室外光发射机等都采用尾缆实现连接;防水尾缆注：尾纤、跳线、尾缆有单模和多模之分,不能混用;单模一般用于有线电视或其它长距离传输,多模一般用于网络,传输距离较短;常用光纤连接器简介光纤活动连接器,俗称活接头,一般称为光纤连接器,是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件,已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中,是目前使用数量最多的光无源器件;光纤连接器的一般结构光纤连接器的主要用途是用以实现光纤的接续;现在已经广泛应用在光纤通信系统中的光纤连接器,其种类众多,结构各异;但细究起来,各种类型的光纤连接器的基本结构却是一致的,即绝大多数的光纤连接器的一般采用高精密组件由两个插针和一个耦合管共三个部分组成实现光纤的对准连接;这种方法是将光纤穿入并固定在插针中,并将插针表面进行抛光处理后,在耦合管中实现对准;插针的外组件采用金属或非金属的材料制作;插针的对接端必须进行研磨处理,另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以释放应力;耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成,多配有金属或塑料的法兰盘,以便于连接器的安装固定;为尽量精确地对准光纤,对插针和耦合管的加工精度要求很高;光纤连接器的性能光纤连接器的性能,首先是光学性能,此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等;1光学性能：对于光纤连接器的光性能方面的要求,主要是插入损耗和回波损耗这两个最基本的参数;插入损耗Insertion Loss即连接损耗,是指因连接器的导入而引起的链路有效光功率的损耗;插入损耗越小越好,一般要求应不大于;回波损耗Return Loss, Reflection Loss是指连接器对链路光功率反射的抑制能力,其典型值应不小于25dB;实际应用的连接器,插针表面经过了专门的抛光处理,可以使回波损耗更大,一般不低于45dB;2互换性、重复性光纤连接器是通用的无源器件,对于同一类型的光纤连接器,一般都可以任意组合使用、并可以重复多次使用,由此而导入的附加损耗一般都在小于的范围内;3抗拉强度对于做好的光纤连接器,一般要求其抗拉强度应不低于90N;4温度一般要求,光纤连接器必须在-40oC ~ +70oC的温度下能够正常使用;5插拔次数目前使用的光纤连接器一般都可以插拔l000次以上;部分常见光纤连接器按照不同的分类方法,光纤连接器可以分为不同的种类,按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各种型式；按连接器的插针端面可分为FC、PCUPC和APC；按光纤芯数分还有单芯、多芯之分;在实际应用过程中,我们一般按照光纤连接器结构的不同来加以区分;以下简单的介绍一些目前比较常见的光纤连接器：1FC型光纤连接器这种连接器最早是由日本NTT研制;FC是Ferrule Connector的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣;最早,FC类型的连接器,采用的陶瓷插针的对接端面是平面接触方式FC;此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难;后来,对该类型连接器做了改进,采用对接端面呈球面的插针PC,而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高;2SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器;其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同,其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式,不需旋转;此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高;3 双锥型连接器Biconic Connector这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制,它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成;4 DIN47256型光纤连接器这是一种由德国开发的连接器;这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同,端面处理采用PC研磨方式;与FC型连接器相比,其结构要复杂一些,内部金属结构中有控制压力的弹簧,可以避免因插接压力过大而损伤端面;另外,这种连接器的机械精度较高,因而介入损耗值较小;5 MT-RJ型连接器MT-RJ起步于NTT开发的MT连接器,带有与RJ-45型LAN电连接器相同的闩锁机构,通过安装于小型套管两侧的导向销对准光纤,为便于与光收发信机相连,连接器端面光纤为双芯间隔排列设计,是主要用于数据传输的下一代高密度光连接器;6 LC型连接器LC型连接器是着名Bell研究所研究开发出来的,采用操作方便的模块化插孔RJ闩锁机理制成;其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半,为;这样可以提高光配线架中光纤连接器的密度;目前,在单模SFF方面,LC类型的连接器实际已经占据了主导地位,在多模方面的应用也增长迅速;7 MU型连接器MUMiniature unit Coupling连接器是以目前使用最多的SC型连接器为基础,由NTT研制开发出来的世界上最小的单芯光纤连接器,该连接器采用直径的套管和自保持机构,其优势在于能实现高密度安装;利用MU的直径的套管,NTT已经开发了MU连接器的系列;它们有用于光缆连接的插座型光连接器MU－A系列,具有自保持机构的底板连接器MU－B系列以及用于连接LD／PD模块与插头的简化插座MU-SR系列等;随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用,对MU型连接器的需求也将迅速增长;随着光纤通信技术不断的发展,特别是高速局域网和光接入网的发展,光纤连接器在光纤系统中的应用将更为广泛;同时,也对光纤连接器提出了更多的、更高的要求,其主要的发展方向就是：外观小型化、成本低廉化,而对性能的要求却越来越高;在未来的一段时间内,各种新研制的光纤连接器将与传统的FC、SC等连接器一起,形成“各显所长,各有所用”的格局光纤跳线的四种接头光纤跳线又称光纤连接器是指光缆两端都装上连接器插头,用来实现光路活动连接；一端装有插头则称为尾纤;光纤接头FC 圆型带螺纹配线架上用的最多ST 卡接式圆型SC 卡接式方型路由器交换机上用的最多PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体华为8850上有用在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点;传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似,较SC接头小一些;“FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多;光纤跳线主要分为两类单模光纤Single-mode Fiber：一般光纤跳线用黄色表示,接头和保护套为蓝色；传输距离较长;多模光纤Multi-mode Fiber：一般光纤跳线用橙色表示,也有的用灰色表示,接头和保护套用米色或者黑色；传输距离较短;光纤跳线使用注意光纤跳线两端的光模块的收发波长必须一致,也就是说光纤的两端必须是相同波长的光模块,简单的区分方法是光模块的颜色要一致;R>一般的情况下,短波光模块使用多模光纤橙色的光纤,长波光模块使用单模光纤黄色光纤,以保证数据传输的准确性;光纤在使用中不要过度弯曲和绕环,这样会增加光在传输过程的衰减;光纤跳线使用后一定要用保护套将光纤接头保护起来,灰尘和油污会损害光纤的耦合;光纤跳线的种类在局域网中,由于用到的是多模的光纤,它是一条发送,一条接收,所以是成双成对的跳线;而且通常接光纤终端盒或光纤配线架的提供的会是FC型螺口或ST型卡口的光纤接口;所以跳线的一端是FC或ST型,另一端可能是接光纤收发器或GBIC光纤模块的SC型方口、接SFP光纤模块的LC型、接MT-RJ光纤接口交换机的MT-RJ型;1．FC-SC图132．FC-LC图143．FC-MTRJ图154．ST-SC图165．ST-LC图176．ST-MTRJ图18rmmGHImLXQ8w。

光纤跳线技术规范浏览次数：1•陶瓷插针外径①：2.499 ± 0.0005mm插针体芯径①:0.125+0.001-0mm插针体长度：16.0 ± 0.3mm插针体同心度：三1.4um插针体曲率半径：20mm+5-10mm2. 光缆外径为3mm光缆外表光滑无瑕疵。

外径不圆度：三10%光缆抗拉强度：仝200N光缆最小弯曲半径：30mm光缆温度特性：-40'C -+80C，光缆附加衰减三0.2dB/km光缆颜色：黄色3. 工作波长：1310nm 1550nm4. 光纤的衰减：三0.37dB/km(1310nm)三0.25dB/km(1550nm)5. 光纤的截止波长：入c三1250nm6. 光纤连接器光学指标插入损耗：IL三0.2dB回波损耗：RL±50dB连接衰减：三0.5dB (包括互换和重复)互换回波损耗：仝35dB插拔耐久性寿命：＞1000次仍能满足衰减要求。

7. 光纤连接器陶瓷插针物理干涉指标：曲率半径：10m霹医25mm研磨球面偏心：三50um光纤凹凸量：50nm8. 光纤连接器外观检查光纤连接器外观平滑、洁净、无油污、无伤痕和裂纹，各部件组合平整，插头与转器的接合平顺，易于插拔。

9. 光纤连接器陶瓷插针端面外观检查10. 光纤连接器插拔力：2.5-20N11. 光纤连接器使用条件运输和储存时温度：-20C - +60C工作温度：+5C - +40C相对湿度：保证性能：10%-90%(+35C)温度循环实验：时间：仝72h范围：-10C - +45C上升和下降速度：0.5 C/分种12. 光纤连接器的标志单模光纤连接器的光缆外观为黄色。

每一条光纤连接器都挂有生产铭牌，生产铭牌标注有产品生产日期、生产编号、插入损耗数值、回波损耗数值及产品两端的区分标志。

光纤连接器的包装盒上标注有产品型号、生产厂家。

13. 光纤连接器的包装每一条光纤连接器用PVC包装盒包装，接头用防尘帽盖好。

光纤跳线如何检测？光纤跳线检测的主要目的是保证系统连接的质量，减少故障因素，并在出现故障时找出光纤的故障点。

检测方法很多，主要分为人工简易测量和精密仪器测量。

人工简易测量：这种方法一般用于快速检测光纤跳线的通断和施工时用来分辨所做的光纤跳线。

它是用一个简易光源从光纤跳线的一端打入可见光，从另一端观察哪一根发光来实现。

这种方法虽然简便，但它不能定量测量光纤跳线的衰减和光纤跳线的断点。

精密仪器测量：使用光功率计或光时域反射图示仪(OTDR)对光纤跳线进行定量测量，可测出光纤跳线的衰减和接头的衰减，甚至可测出光纤跳线的断点位置。

这种测量可用来定量分析光纤网络出现故障的原因和对光纤网络产品进行评价。

河北光辉光电对生产的产品都会进行严格的检验，小编今天就来解答对光纤跳线检测的问题。

光纤跳线用做跳接线，常被用在光端机和终端盒之间，检测是为了保证系统连接的质量，减少故障因素，并在出现故障时找出光纤的故障点。

主要的检测方法有人工简易测试和精密仪器测试。

人工简易检测这种方法是从光纤跳线的一端打入可见光，从另一端看哪一根发光来实现。

这种方式简单却不能定量测量。

精密仪器测量：所需工具有光功率计或光时域反射图示仪，可测出光纤跳线的衰减和接头的衰减，甚至可测出光纤跳线的断点位置。

这种测量可以定量分析出故障的原因。

在测试光纤跳线的时候还会出现数值不稳定的现，如果测试的只是光纤跳线的话，那就是接头做的不够好；如是把光纤与跳线连起来测的话就可能是熔接上在问题。

光纤测试时候如果插损值不太好，实际使用中在大量传输数据时容易丢数据包。

河北光辉光电出厂的产品都是经过严格检验测试的，欢迎咨询和监督。

光纤跳线∙光纤跳线用来做从设备到光纤布线链路的跳接线。

有较厚的保护层，一般用在光端机和终端盒之间光纤跳线的连接。

尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接和其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆和光纤收发器（之间还用到耦合器、跳线等）。

史上最全的弱电工程常用光纤配件知识光纤跳线1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。

光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

▪1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

光纤跳线，指两端带有连接头的光纤线缆，其作用是可以直接快速地连接到计算机或其他网络设备。

光纤跳线通常用于连接光发射设备、光接收设备以及光纤终端盒。

光纤跳线的应用非常广泛，就传输媒介来讲，通常分为两类：单模光纤跳线和多模光纤跳线。

本文将简单为您介绍一下单模光纤跳线。

什么是单模光纤跳线？单模光纤跳线纤芯直径特别小，一般只有9ɥm，并且只有一条光传播路径。

正是由于这个原因，使得光只能沿着光纤的轴芯进行传输，进而完全避免了色散和光能量的浪费。

通常地，单模光纤跳线的颜色是黄色，一般用于长距离传输和高带宽需求的网络连接。

单模光纤跳线有什么特点？单模光纤跳线可以实现更低的衰减，使得信号能传播地更快更远。

除此之外，它还有如下的一些特点：1.低插入损耗和高回波损耗2.良好的环境适应能力3.高数据传输速率4.支持单工或双工的连接头类型关于单模光纤跳线，你不知道的都在这！单工单模光纤跳线单工单模光纤跳线是由一股单一的玻璃或塑料纤维组成。

它通常用在只需连接一台光发射设备或接收设备的网络连接中，这意味着数据几乎只在一个方向上进行传输。

例如，有线电视和无线电广播采用单工单模光纤跳线，实现单向信号的传输。

在这个过程中，信息流只从一个发射端传输到多个接收端。

下图为SC-SC单工单模光纤跳线。

双工单模光纤跳线双工单模光纤跳线是由两股玻璃或塑料纤维组成，通常被看作一个拉链式线缆结构。

双工光纤跳线，也可以被视为具有一个外护套的两个连体单工线缆。

这种接线线缆的主要作用是实现接收设备和发射设备之间的全双工通信，这表明这两个连接方可以在两个方向彼此通信。

双工光纤跳线广泛用于电信领域。

下图为LC-SC双工单模光纤跳线。

单模光纤跳线的应用正如上文中提到的，单模光纤跳线适用于长距离、高带宽数据传输以及要求低损耗的布线环境中。

因此，单模光纤广泛应用于通信网络、高速城域接入网以及支持高速视频，数据和语音服务的网络。

飞速光纤（）的单模光纤跳线用了独特的研磨工艺，确保了优异的光学性能和良好的产品稳定性，能保证产品长期安全可靠地运行。

电信光交跳线教程光纤跳线用来做从设备到光纤布线链路的跳接线。

有较厚的保护层，一般用在光端机和终端盒之间的连接，而单模光纤跳线一般为黄色，接头和保护套为蓝色，和多模光纤跳线相比之下，电信级单模光纤跳线传输距离较长。

电信级单模光纤跳线纤芯直径特别小，一般只有9ɥm，并且只有一条光传播路径。

正是由于这个原因，使得光只能沿着光纤的轴芯进行传输，进而完全避免了色散和光能量的浪费，电信级单模光纤跳线具备强大的抗干扰性、运维安全及远程数据传输的优点，在综合布线中，危害传输、品质、可靠性的状况大部分出现在连接的技术性上，那么电信级单模光纤跳线的连接方法有哪些呢？接下来爱德泰为大家讲解一下1、冷接冷接选用光纤冷接子或光纤迅速延续连接器作连接。

二种全是在延续光纤时冷接的方式。

光纤迅速连接搜索器等同于制成端或终端设备，即电信级单模光纤跳线与尾纤头立即(就是指光纤与一种相近尾纤头的接线子传送数据，也就是迅速连接器)。

2、磨接磨接是采用当场研磨接取的方法，因为手工研磨品质上无可比拟加工厂生产加工，会对光纤互联网导致损耗或网络速度不稳定的状况。

在之前网络技术应用中，因为互联网规定较低，光纤有充足充裕填补这种缺点，而目前的髙速互联网则没法忽略这种要素。

路由协议不合格、损耗超过网络设计方案的规定、检测不通过等的事儿让设计方案工作人员心烦不己。

3、熔接光纤熔接于如今应用较为普遍，熔接对比磨接，连接品质较高，可是熔接后的连接头则是常见故障或损耗的常发要素之一，在一般的状况下，熔接能够获得较小的连接损耗，一般在0.2dB下列，可是雷达回波损耗是不易操纵的，另外在光纤熔接全过程中，危害熔接品质的外部要素许多，假如选用现阶段中国还应用很少的MTP等多芯式带条状光纤连接器，带条状光纤熔接机则更没法防止熔接全过程中出現的某些光纤损耗过大的实际。

计算机网络 光纤接入所需元件由于光纤具有较高的数据传输速率，较远的传输距离等特点，因此光纤在远距离的网络布线中得到了广泛应用。

在实际应用中多使用光缆而不是光纤，因为光纤只能单向传输信号，所以在网络布线中连接两个设备时至少需要两根光纤，其中一根用于发送数据，而另一根用于接收数据。

目前，由于光纤接入技术的不断更新和越来越多的生产厂商加盟。

光纤接入设备的类别也越来越多，主要分为光纤通信接续文元件、光纤收发器、光纤工程设备（如光纤测试仪等）三类。

其中，在光纤通信接续文元件和光纤收发器中，分别包括有光纤跳线、光纤盒、光纤模块卡、光纤耦合器及配线箱（架）等。

1．光纤跳线光纤跳线是指与计算机或者设备直接相连接的光纤，以方便设备的连接和管理。

光纤跳线也分为单模和多模两种。

其中单模光纤跳线通常用黄色表示，接头和保护套为蓝色，传输距离较长。

如图5-11所示。

而多模光纤跳线通常用橙色表示，有时用灰色表示，接头和保护套用米色或者黑色，传输距离较短。

如图5-12所示。

图5-11 单模光纤跳线 图5-12 多模光纤跳线使用光纤跳线时应该注意，光纤跳线两端的光模块收发光波信号的波长应该一致，即光纤跳线的两端必须是相同波长的光模块。

简单的区分方法是光模块的颜色要一致，一般情况下，短波光模块使用多模光纤跳线（橙色光纤跳线），长波光模块使用单模光纤跳线（黄色光纤跳线），以保证数据传输的准确性。

光纤跳线使用中不要过度弯曲和绕环，避免增加光波信号在传输过程中的衰减。

另外，光纤跳线使用后一定要用户保护套将光纤接头保护起来，以免灰尘和油污进入。

2．光纤盒光纤盒是利用光纤技术传输数字和类似语音，视频和数据信号。

光纤盒可进行直接安装或桌面安装。

特别适合进行高速的光纤传输。

图5-13所示的设备为“单模转换器”，将通过ST 连接器输入的光信号转换成，通过RJ-45接口输出的数据信号。

提 示 在网络布线中，一般使用62.5μm/125μm 、50μm/125μm 规格的多模光纤和8.3μm/125μm 的单模光纤。

图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
