油田35kV电网电容电流测试方案

35kV变电所单相接地电容电流测试施工安全技术措施一、概述根据《煤矿安全规程》规定：矿井6000V及以上高压电网，必须采取措施限制单相接地电容电流，生产矿井不超过20A。

根据要求计划对35kV 变电所两段6kV系统进行单相接地电容电流测试；为保证测试安全顺利进行，特编此安全技术措施。

二、主要工程量及生产影响情况计划对35kV变电所进行单相接地电容电流测试，计划于检修期间进行测试，期间内矿井大负荷停止运行：各采掘头面暂停生产；主运皮带停运；主井、副井提升机停止运行，励磁回路分断。

三、重大危险源辨识及管理措施1.作业人员未落实安全技术措施，不了解操作流程，造成人员触电事故。

管控措施：按照要求作业前严格贯彻安全技术措施，详细介绍操作流程并签字留痕，作业期间做好个人防护，由施工负责人及安全负责人做好过程监督。

2.检修后未检查接地线情况，造成接地线残留或未拆除，造成设备接地，损坏设备。

管控措施：检修完毕后，由施工负责人确认接地封线已解除，无接地封线残留后方可进行送电作业。

3.操作高压电气设备，作业人员未正确佩戴绝缘用具，造成作业人员触电事故。

管控措施：操作高压开关前，必须正确穿戴合格的绝缘靴、绝缘手套，并由施工负责人确认穿戴合格后方可进行作业。

4.检修可能反送电的开关，作业人员未对上级电源进行停电，检修开关出现反送电现象。

管控措施：检修中央变电所高爆开关开关前，必须停止上级进线电源，并合35kV变电所进线电源接地刀闸，消除开关反送电的风险。

5.开关检修作业前，未对检修开关执行验电、放电、挂接地封线、挂牌制度。

管控措施：在停电检修电气设备之前，严格执行验电、放电、封线接地、挂牌制度，确保设备无电方可进行检修作业。

四、施工组织安排（一）施工时间施工时间以停电票申请批准时间为准。

（二）施工队伍：（三）施工负责人：（四）安全负责人：五、施工步骤（一）施工前准备1.认真组织参加施工的所有人员学习本安全技术措施，了解施工步骤及施工中应注意的安全事项。

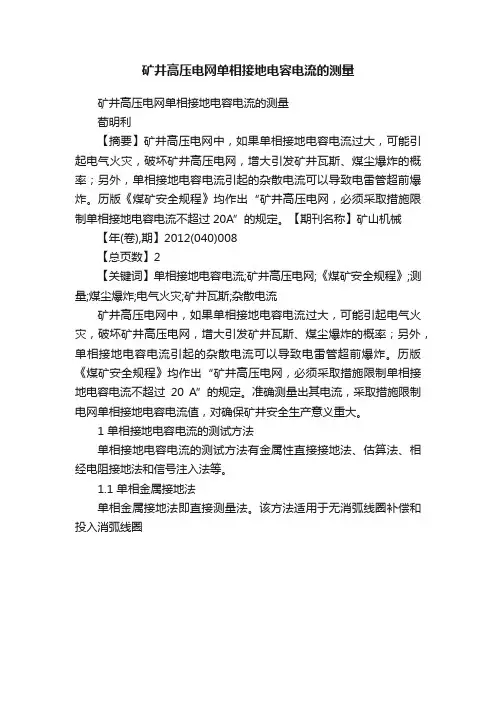

矿井高压电网单相接地电容电流的测量
矿井高压电网单相接地电容电流的测量
荀明利
【摘要】矿井高压电网中，如果单相接地电容电流过大，可能引起电气火灾，破坏矿井高压电网，增大引发矿井瓦斯、煤尘爆炸的概率；另外，单相接地电容电流引起的杂散电流可以导致电雷管超前爆炸。

历版《煤矿安全规程》均作出“矿井高压电网，必须采取措施限制单相接地电容电流不超过20A”的规定。

【期刊名称】矿山机械【年(卷),期】2012(040)008
【总页数】2
【关键词】单相接地电容电流;矿井高压电网;《煤矿安全规程》;测量;煤尘爆炸;电气火灾;矿井瓦斯;杂散电流
矿井高压电网中，如果单相接地电容电流过大，可能引起电气火灾，破坏矿井高压电网，增大引发矿井瓦斯、煤尘爆炸的概率；另外，单相接地电容电流引起的杂散电流可以导致电雷管超前爆炸。

历版《煤矿安全规程》均作出“矿井高压电网，必须采取措施限制单相接地电容电流不超过20 A”的规定。

准确测量出其电流，采取措施限制电网单相接地电容电流值，对确保矿井安全生产意义重大。

1 单相接地电容电流的测试方法
单相接地电容电流的测试方法有金属性直接接地法、估算法、相经电阻接地法和信号注入法等。

1.1 单相金属接地法
单相金属接地法即直接测量法。

该方法适用于无消弧线圈补偿和投入消弧线圈。

10～35kV电网单相接地电容电流的新测试法程治盐城供电局（224002）一、测试电容电流的必要性10～35kV电网中性点一般采用不直接接地的方式。

若发生单相接地电容电流过大时，故障点的电弧不易熄灭，可能产生间歇性弧光过电压而损坏设备。

故《过电压保护设计技术规程》规定，对35kV电网若接地电弧线圈，以抑制单相接地弧光过电压的产生。

接地电容电流是选择消弧线圈补偿电流的唯一依据。

现介绍一种分相接入电容法来测接地电容电流，供参考。

二、分相接入电容测试法原理不接地系统中的每条线路，对地都存在着分布电容，并用集中电容c0代替，由于三相电路对称，对地电容基本相等，故三相线路可视为对称电路，2即c=c=c=c；E=Eq=Ea,E=U现将外加电容c接入A相上，利用等值电ABC0ABcAφcf 源定理，可将其转化成由等值电势和等值内阻串联的简单电路。

为求c上f的电压，可将c作为负荷，将其余部分作为电源画出其等值电路图（见图1）。

f1．先计算等效电源内阻抗Z。

将U、U、U短接，由于电压恒定，即相当于电源内阻抗为零，显然从ABC?c两端（H）看进去，其Z为： fO0后的电压U’。

C断开后，三相电容组成一个对称的星形2．求断开ctHOf负载，则电容器中性点O’和电源中性点O重合，故开路电压U’=E=U。

HOAφ由于开路电压和内阻均已求出，利用等值电源定理画出其等值电路（见图2）。

3．计算系统电容电流由于外加电容c接入后，流过此电容的电流即可测出，同时由于三相不对f 称，在P开口三角处即可测出中性点位移电压U’的大小。

从图2可看出，此TOO电路相当于c与3c和电源E串联电路，此时流过c的电流为： f0f由于流过c、3c的电流同相，故U’与U’同相见图3： f0OOAO由于知道了3c两端的电压，知道了流过c的电流：故 0f的电容相差U/U’倍，由即系统单相金属接地电流与流过外加电容CfφOO 于U恒定，U’和I数值可测出，因此采用该法可方便地测出接地电容的φOOcf数值。

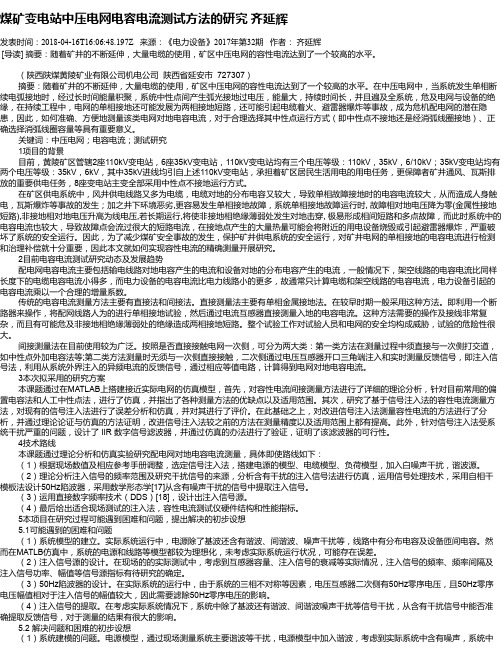

煤矿变电站中压电网电容电流测试方法的研究齐延辉发表时间：2018-04-16T16:06:48.197Z 来源：《电力设备》2017年第32期作者：齐延辉[导读] 摘要：随着矿井的不断延伸，大量电缆的使用，矿区中压电网的容性电流达到了一个较高的水平。

（陕西陕煤黄陵矿业有限公司机电公司陕西省延安市 727307）摘要：随着矿井的不断延伸，大量电缆的使用，矿区中压电网的容性电流达到了一个较高的水平。

在中压电网中，当系统发生单相断续电弧接地时，经过长时间能量积聚，系统中性点间产生弧光接地过电压，能量大，持续时间长，并且遍及全系统，危及电网与设备的绝缘，在持续工程中，电网的单相接地还可能发展为两相接地短路，还可能引起电缆着火、避雷器爆炸等事故，成为危机配电网的潜在隐患，因此，如何准确、方便地测量该类电网对地电容电流，对于合理选择其中性点运行方式（即中性点不接地还是经消弧线圈接地）、正确选择消弧线圈容量等具有重要意义。

关键词：中压电网；电容电流；测试研究1项目的背景目前，黄陵矿区管辖2座110kV变电站，6座35kV变电站，110kV变电站均有三个电压等级：110kV，35kV，6/10kV；35kV变电站均有两个电压等级：35kV，6kV，其中35kV进线均引自上述110kV变电站，承担着矿区居民生活用电的用电任务，更保障者矿井通风、瓦斯排放的重要供电任务，8座变电站主变全部采用中性点不接地运行方式。

在矿区供电系统中，风井供电线路又多为电缆，电缆对地的分布电容又较大，导致单相故障接地时的电容电流较大，从而造成人身触电，瓦斯爆炸等事故的发生；加之井下环境恶劣,更容易发生单相接地故障，系统单相接地故障运行时, 故障相对地电压降为零(金属性接地短路),非接地相对地电压升高为线电压,若长期运行,将使非接地相绝缘薄弱处发生对地击穿, 极易形成相间短路和多点故障，而此时系统中的电容电流也较大，导致故障点会流过很大的短路电流，在接地点产生的大量热量可能会将附近的用电设备烧毁或引起避雷器爆炸，严重破坏了系统的安全运行。

电容电流测试方案1、目的10-35KV系统为中性点不接地系统，通过测量系统对地电容电流，确定是否设置及如何设置消弧线圈，提高设备可靠性。

2、使用仪器：上海思源CI-2000I型电容电流测试仪3、基本原理及试验接线在系统的PT二次辅助线圈注入小电流的变频测量信号，对注入的测量信号进行计算分析，从而得出被测结果。

将仪器面板上的“输出”上输出线两端接到PT开口三角（二次低压侧）两个接线端子上（如果为4PT接线方式，则连接到零序PT 二次绕组即系统的N、L两端）。

4、需要测试范围：其中立新站装有消弧线圈，蒋官屯站（10kV#1母线）装有消谐器。

5、测试班组及人员分工：试验班、保护班、变压器班测量分为对设备不停电和停电两种情况进行。

对不需一次设备停电的，由试验班人员负责办理第二种工作票，测试电容电流。

保护班人员负责PT二次回路的确认。

试验班人员负责必要的回路临时拆除及工作结束后恢复工作。

对装有消弧线圈的变电站（立新）需要将消弧线圈退出运行。

对需要一次设备停电的，由变压器班办理第一种工作票，并负责测量前临时拆除消谐器，使PT一次中性点直接可靠接地，测量完毕后消谐器恢复原运行方式。

6、试验班人员接触二次设备机会少，经验不足，在进行测试接线时，一人负责接线，一人负责监护，一定注意不要误碰其它二次端子。

7、整个测试过程要始终遵守安全第一的原则，并尽可能保证数据的一致性。

附：白庄站电容电流测试方案（白庄站）电容电流测试方案1、以白庄站10KV II 段母线为例（需要对 II 段母线测量时工作程序同上）2、试验班办理变电站第二种工作票。

3、在进行系统电容电流测试前，试验班、保护班一起确认10KV I 段母线、10KV II 段母线及线路运行正常，系统无绝缘缺陷，即无接地故障、PT二次回路开口三角处电压正常（一般情况下小于5V）。

4、如遇PT二次回路中安装有消谐器或电阻的拆除及恢复由保护班负责。

5、保护班、试验班人员确认PT二次回路接线方式（3PT或4PT），试验班人员负责计算电压互感器变比、输入被测系统电压等有关参数进行正式测量，测量过程中，每个电流重复测量三次，以保证测试结果的一致性。

油田35kV电网电容电流测试方案电力调度所王以顺近几年来,油田电网做了较大的调整和改造。

110kV实行了派开运行，广华变电所进行了升压改造，增架35kV线路，油田电力系统派生三个运行区块。

为了保证电网的安全可靠运行，电网消谐问题引起了重视，电网35kV运用消弧线圈补偿需要认真解决。

为掌握35kV电网运行参数，本文拟定了几种测试35kV电网电容电流的方案。

方案一、单相金属性接地法一、不投入消弧线圈测试电网电容电流1、接线图单相金属性接地不加消弧线圈补偿测电容电流接线图2、测试结果计算lcp=P Ud Icp----接地电流的有功分量(A lcq=(lc 2-lcp 21/2 Icq----接地电流的无功分量(A d%=lcp -Icq 100% Ic ----系统总电容电流(AP -- 接地回路的有功损耗(W Ud ---- 二次中性点不称电压(V d% -- 系统阻力率若频率不是额定值,则需要将测得的lc 折算到额定电压和额定频率下的值。

lce=lc Ue —Jpx fe —ce----额定电压、额定频率下的接地电流fe——50HzUe ---- 额定电压(VUpx --- 三相电压平均值(V3、试前的准备工作1 消除35kV 线路的缺陷,防止测试时出现意外。

2 选择备用开关做测试回路的断路器,(初步考虑采用红34开关并对开关进行检查。

3对测试开关进行保护整定：t=0秒,ldz=(3~4lc。

4准备测试仪器、仪表、工具、绝缘板等必备用具。

4、考虑测试广华变电所35kV 电网接地电流,视运行方式情况,只需要调整运行方式,同上叙述方法进行测试,用代数差计算出广华变35kV 电网接地电流,即可得到测试结果。

二、投入消弧线圈测试电容电流中性点接入消弧线圈时,进行金属性接地,测试系统的电容电流。

1、接线图L单相金属性接地加消弧线圈补偿测电容电流接线图CW1、W3-----普通有功表Q2、Q4-----低功率因数功率表2、测试结果计算I / cp =P 1 - Ud x K -1-残余电流的有功分量（A I / cq=Q 2 - Ubc x K ---残 / cq 余电流的无功分量（A I L p=P 3 Utl X K 2 I L p---补偿电流的有功分量（A I L q=Q 4出be X K 2 I L q----补偿电流的无功分量（A lcp=l X-Icp p Icp----电容电流的有功分量（A lcq=l L q -I'cq Icq----电容电流的无功分量（A lc=（lcp 2+Icq 21/2 Ic---系统电容电流的有效值（Ad=I / cp t Icq X 1O0、P3I为W1、W3所测的残余补偿的有功功率（WQ2、Q4为W2、W4所测残余补偿的无功分量（乏d%----被测系统阻力率K1、K2——CT、PT变比倍率方案二、中心点外加电容法中心点外加电容测试系统电容电流，是在系统无补偿情况下运行的。

电容电流测试仪的测量原理和方法一、测量原理MS-500P电容电流测试仪是从PT 开口三角侧来测量配网的电容电流的。

其测量测量原理如图1所示。

图1 测量原理图在图1中，从PT开口三角注入一个异频的电流（非50Hz的交流电流，目的为了消除工频电压的干扰），这样在PT高压侧就感应出一个按变比减小的电流，此电流为零序电流，即其在三相的大小和方向相同，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。

I3Co图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωC0 Uφ（Uφ为被测系统的相电压）计算出配网系统的电容电流。

二、从变压器中性点测量配网电容电流的方法1、测量接线采用电容电流测试仪从变压器中性点或接地变中性点测量配网电容电流的接线如图3所示：图 3图3中，Tr为变压器35KV侧绕组，或是10KV系统的接地变，O为变压器中性点，Ca、Cb、Cc分别为三相对地电容，PT是外加的一个电压互感器，AX，ax分别为PT的一、二次绕组，PT的变比为（即从57V的端子进行测量）。

测量的操作步骤如下：⑴将仪器接地端子及PT一、二次绕组的X端和x端接地。

⑵将电容电流测试仪的电流输出端接到PT的二次侧（即57V的端子），再将PT的高压端A引一根导线，用绝缘杆引到变压器中性点O。

⑶正确设置测试仪的测量方式：①将测试仪的电压等级选为10kV/3。

② PT变比设置为：。

⑷开始测量，得到测量结果。

⑸测量完毕，先取下绝缘杆，再收拾试验现场。

2、测量注意事项⑴ PT的一、二次绕组及测试仪要接好地。

⑵要使用合格的绝缘杆将引线引到变压器中性点O。

⑶引线与周围的设备及试验人员保持安全距离。

3、外加PT进行测量的必要性采用上述方法进行配网电容电流测量时要外加一个PT，这是为了将高压和低压进行安全隔离，保证试验人员及测试仪器的安全。

目次（现场工作）1 目的和适用范围2编制依据3关键控制点4职责5 组织与分工6 必备条件7 技术要求及步骤8 安全注意事项9 记录表格2002-06-15 实施版次/修订：A/01 目的和适用范围对于中性点不接地系统，当线路发生单相接地时，单相接地电流取决于另两相的电容电流。

如若电容电流较大，电弧不易熄灭，从而产生弧光接地过电压，其结果可能使健全相的绝缘损坏，单相接地故障易发展成相间短路故障，或直接由接地电弧引起相间短路，造成停电或设备损坏等事故。

因此当电容电流达到一定值时，应装设消弧线圈。

为了正确地选择消弧线圈及其档位，必须对电网的电容电流进行测试。

本作业指导书适用于35kV系统采用中性点外加电容法进行电容电流测试及消弧线圈调整。

2 编制依据2.1 DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》3 关键控制点每次读表要迅速和正确4 职责江西省电力试验研究院负责试验方案的编写和实施，并提供试验报告。

5 组织与分工5.1 工作票及运行方式由委托方负责；5.2 操作过程中的安全由委托方负责，测试过程中的安全由江西省电力试验研究院电气所负责；5.3 江西省电力试验院电气所负责测试方案的编写、实施、测试结果的分析及向委托方提供测试报告。

6 必备条件6.1 测试时天气晴朗，被测系统中无单相接地故障；2002-06-15 实施版次/修订：A/06.2 测试过程中，被测系统中不能有操作；6.3 委托方应能在测试现场进行现场电网调度。

7 技术要求及步骤7.1 准备工作7.1.1 335kV测试用电容器若干只（电容量为系统对地电容的0.5～2 /倍）；7.1.2 高内阻电压表1只（600V 0.5级）；7.1.3 普通电压表（600V 0.5级）或万用表1只；7.1.4 测量用PT（20kV/200V）一只；7.1.5 单相刀闸2把；7.1.6 导线一卷或连接用线包一包；7.1.7 绝缘操作杆一根；7.1.8 保险丝一卷；7.1.9 绝缘垫大约3～5平方米；7.1.10 绝缘靴、绝缘手套各两双。
