电解电容漏电流测试仪操作规程（ISO9001-2015）1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命。
2.范围：本作业指导书适用该仪器的使用操作。
3.职责：工艺组：负责仪器定期校验。
实验室：负责仪器设备保养，作业指导书编写。
使用者：按照作业指导书使用仪器。
4.作业内容：# 名称用途编号名称用途1 接地柱与机箱外壳相连，用于接地．8 锁定键仪器将显示转入测试状态时的漏电流值2 显示屏I 显示被测电容的漏电流和充电时间9 自动键仪器将等待充电、充电测试、放电，四个状态自动完成．3 测试端接被测电容与夹具．10 状态键自动无效时，用户可选择停留在上述四个状态中的一个状态4 显示屏V 显示加在被测电容两端的测试电压11 清零键清除电容漏电流外一切杂散漏电流5 开关启动与关闭仪器12 讯响键即左灯点亮时若被测电容漏电流大于设置电流时，讯响器鸣叫．6 PASS指示灯当被测电容的漏电流小于设置电流时该窗口点亮13 电流预置设定漏电流范围值7 电压调节旋钮调节被测电容两端的测试电压14 充放电设置被测电容器的充电时间与放电时间设置4.2.仪器参数4.2.1.测试电压：0-500V一档连续可调．显示方式：数字显示，误差±1%±2个字．4.2.2.漏电流测试范围：三档自动切换．0.01µA-3µA、3µA-3mA、3mA-30mA4.2.3.最大充电电流≥200mA4.2.4.最大测试电流≥30mA4.2.5.充电时间：范围0–99S，精度±2%4.2.6.放电时间：范围0–9S，精度±2%4.2.7.超限指示误差：±3%4.3.操作步骤4.3.1.将仪器的电源线与220V交流电接通．4.3.2.接通电源接入测试夹具，调节测试电压．通过电压调节旋钮将电压调至所需电压值．4.3.3.选择合适的漏电流值，根据产品的要求，通过电流预置的BCD拨盘将漏电流设定值输入仪器，仪器将自动选择合适的量程．例如：3mA即：3mA=3×106nA=30×105nA,将拨盘设置为305．4.3.4.选择充放电时间，根据电容量大小将充电时间放电时间置于适当的值上，充电的设置是通过左边二位BCD拨盘设置的，例：设置68秒的充电时间，将左边一位拨盘按至6，中间一位拨盘按至8，右边一位拨盘是设置放电时间．4.3.5.设置讯响开关于有效或无效状态.无效时左边状态灯灭，此时仅切断报警声，并不切断报警指示灯．4.3.6.选择自动测试状态4.3.7.将电容插入夹具（注意电容+、-极性）此时仪器“嘀”的一声进入充电定时状态（充电状态灯被点亮）.如果没有声音，说明仪器没有检测到电容，应将电容取下放电，再重复插入夹具．4.3.8.充电定时结束后，仪器自动进入测试状态，（测试状态灯被点亮），并锁定显示第一次采集的漏电流数据.等待几秒种后，仪器自动转入放电状态，当放电结束后，仪器转入等待充电状态．4.3.9.在测量过程中若电容的漏电流大于设定的漏电流值时仪器将发出报警声，若漏电流小于设定的漏电流值时，仪器的合格灯点亮．4.3.10.如果连续测量同一标称的电容，当仪器进入放电结束前，取下所测试的电容，仪器转入等待充电状态，再插入需测试的电容，此时进入下一次循环测试过程．4.3.11.选择非自动测试状态4.3.12.按一下自动测试键，使左边自动状态指示灯息灭，仪器进入非自动测试状态．4.3.13.当仪器在等待充电状态时，插入被测电容，仪器进入充电状态，充电结束，自动转入测试状态。
电容漏电流测试仪操作规程一、设备准备1.核对测试仪是否处于正常工作状态，包括电源插座、电源线、通电指示灯等。
2.检查测试仪的仪表指针或显示屏的指示是否正常。
3.检查测试的电容器是否与电源断开连接，确保安全。
二、测试参数设定1.根据测试要求，设置合适的电压和测试时间。
2.根据测试仪的说明书，设定合适的量程和灵敏度。
3.确保电容器的额定电压和测试仪设置的电压一致，以免引发设备损坏或人身伤害。
三、接线操作1.将测试仪的电源线插入电源插座，然后打开电源开关。
2.根据测试仪的接线要求，将被测电容器正确连接到测试仪上。
一般来说，被测电容器的正极与测试仪的正极相连，负极与测试仪的负极相连。
3.根据测试仪的接线要求，将地线插入地线插口。
四、开始测试1.开始测试前，应确保测试区域没有水或湿度，避免发生触电或其他安全事故。
2.将测试仪拨到检测模式，并按下测试按钮。
3.观察并记录测试仪表或显示屏上的结果。
4.测试过程中，应注意观察是否有异常现象发生，如异常声音、烟雾等。
5.测试结束后，及时关闭电源开关，将电源线从插座中取出。
五、结果处理1.根据测试仪示值，判断电容器的绝缘性能是否合格。
2.如果测试结果不合格，应记录测试数据，并归类到不合格品库中。
3.如有需要，可以进行补充测试或其他进一步的处理措施。
六、设备保养1.每次使用后，应将测试仪外表面进行清洁，并储存到干燥、通风的地方。
2.定期检查测试仪的各项指示灯、按钮、连接线等部件是否正常。
3.如有损坏或故障，应及时修理或更换测试仪。
七、安全事项1.使用前，应仔细阅读测试仪的说明书，并遵循按照说明书使用设备。
2.在测试过程中，应严格遵守相关的操作规程和安全规定。
3.避免操作不当，以免引发设备故障、触电、火灾等安全事故。
4.禁止在湿度大、易燃易爆环境下使用测试仪。
以上是电容漏电流测试仪的操作规程，用户在使用时应当严格按照规程进行操作，确保测试准确、安全。
如遇到操作疑问或紧急情况，应及时向相关专业人士寻求帮助，切勿擅自操作。
HYG2670P-I程控耐压测试仪使用说明书武汉华能阳光电气有限公司第一章安全规则本章概要：●安全规定及标志●安全操作规定1．1安全规定及标志●本测试仪的安全要求符合＜GB4706.1＞、＜IEC1010-1＞标准。
●使用耐压测试仪之前，请认真阅读本手册，务必按照手册要求的规定进行操作。
2 1．2安全操作规定1．2．1在接测试线时一定要先将测试仪的回路线接到待测物上。
只有在做测试之前，才能将高压测试线插入高压输出端子。
在拿取高压测试线时必须握在红色绝缘棒处，绝对不可握在导电位置上。
1．2．2操作人员必须确认能够完全自主的控制测试仪的控制开关和遥控开关。
1．2．3万一发生问题，请立即关闭高压输出和测试仪输入电源。
!在耐压测试进行中，绝对不能接触测试物或任何与测试物有连接的物件！!绝对不可在带电的电路或设备上使用耐压测试仪！（特制的热耐压测试仪除外）。
第二章安装要点本章概要：●拆封和检查●输入电压及保险熔丝3●安装及开机检查●储存和运输2．1拆封和检查武汉华能阳光电气有限公司产品是包装在一个使用泡沫保护的包装箱内，若用户收到产品时包装箱有破损，应检查仪器外观有无变形或面板损坏等。
如有损坏，请尽快通知武汉华能阳光电气有限公司或其经销商，并请保留包装箱和泡沫材料，以便了解损坏原因。
我们的服务中心将为您提供快捷的维修服务或更换新机。
2．2输入电压及保险熔丝HYG2670P-I耐压测试仪使用220V/50HZ单相电源，保险丝容量见技术参数表格。
更换保险丝前，必须先去掉输入电源线，新更换的保险丝容量需符合要求2.3安装及开机检查2．3．1在接通仪器电源之前，需先确认电源的地线是否已接妥。
本仪器使用三芯电源线，当电源线接入具有地线的插座时，即已完成机壳接地。
4 !在接通电源和耐压测试进行中，绝对不能接触仪器的高压输出端子2．3．2接通电源开关后，仪器的显示器进入显示状态。
如果电源接通后无显示，请先关闭电源开关并拔掉电源插头，检查电源线是否接触良好及位于仪器后面板的熔断器是否完好。
电解电容漏电流测试仪操作规程范文操作规程范文（____字）第一章绪论1.1 目的和依据电解电容漏电流测试仪是用于测量电解电容器漏电流的仪器设备。
本操作规程旨在规范电解电容漏电流测试仪的使用和操作，确保测试结果的准确性和安全性。
本操作规程依据相关法律法规和标准制定，包括《中华人民共和国计量法》、《企业产品认证管理办法》等。
1.2 适用范围本操作规程适用于电解电容漏电流测试仪的操作和使用。
所有使用该设备进行测试的操作人员必须严格遵守本操作规程。
第二章设备概述2.1 设备描述电解电容漏电流测试仪主要由测试仪主机、夹子、电缆等部分组成。
主机包括显示屏和操作按钮，用于设置测试参数和显示测试结果。
2.2 技术要求2.2.1 测试范围：0-100mA2.2.2 测试精度：±5μA2.2.3 电源：AC220V±10%，50Hz2.2.4 工作温度：0-40℃2.2.5 相对湿度：不大于80%（25℃）2.2.6 外形尺寸：xxx2.2.7 重量：xxx第三章操作步骤3.1 准备工作3.1.1 将电解电容漏电流测试仪放置在干燥、通风良好的工作台上。
3.1.2 确保测试仪的电源插头已经插入电源插座，并接通电源。
3.1.3 检查测试仪的电缆和夹子是否完好，没有损坏和松动现象。
3.1.4 打开测试仪主机的开关，等待测试仪进入正常工作状态。
3.2 参数设置3.2.1 按照被测电解电容器的额定电压和容量，使用测试仪主机上的按钮设置相应的测试参数。
3.2.2 设置测试范围在被测电解电容器漏电流的预期范围内，以保证测试结果的准确性。
3.3 测试操作3.3.1 将夹子的两个夹口分别夹在电解电容器的两个电极上，确保夹紧并没有松动。
3.3.2 按下测试仪主机上的开始按钮，测试仪开始运行。
3.3.3 等待一段时间后，测试仪会自动停止，并显示测试结果。
3.3.4 记录测试结果，并按照需要进行后续处理。
3.4 结束操作3.4.1 按下测试仪主机上的关闭按钮，将测试仪关闭。

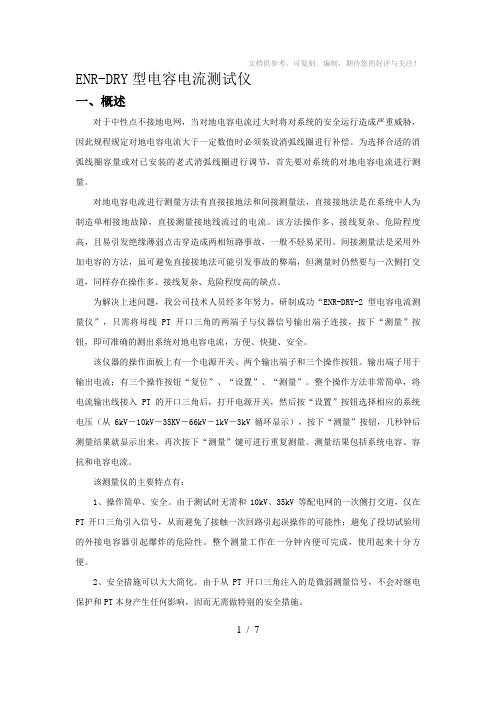

ENR-DRY型电容电流测试仪一、概述对于中性点不接地电网，当对地电容电流过大时将对系统的安全运行造成严重威胁，因此规程规定对地电容电流大于一定数值时必须装设消弧线圈进行补偿。
为选择合适的消弧线圈容量或对已安装的老式消弧线圈进行调节，首先要对系统的对地电容电流进行测量。
对地电容电流进行测量方法有直接接地法和间接测量法，直接接地法是在系统中人为制造单相接地故障，直接测量接地线流过的电流。
该方法操作多、接线复杂、危险程度高，且易引发绝缘薄弱点击穿造成两相短路事故，一般不轻易采用。
间接测量法是采用外加电容的方法，虽可避免直接接地法可能引发事故的弊端，但测量时仍然要与一次侧打交道，同样存在操作多、接线复杂、危险程度高的缺点。
为解决上述问题，我公司技术人员经多年努力，研制成功“ENR-DRY-2型电容电流测量仪”，只需将母线PT开口三角的两端子与仪器信号输出端子连接，按下“测量”按钮，即可准确的测出系统对地电容电流，方便、快捷、安全。
该仪器的操作面板上有一个电源开关、两个输出端子和三个操作按钮。
输出端子用于输出电流；有三个操作按钮“复位”、“设置”、“测量”。
整个操作方法非常简单，将电流输出线接入PT的开口三角后，打开电源开关，然后按“设置”按钮选择相应的系统电压（从6kV－10kV－35KV－66kV－1kV－3kV循环显示），按下“测量”按钮，几秒钟后测量结果就显示出来，再次按下“测量”键可进行重复测量。
测量结果包括系统电容、容抗和电容电流。
该测量仪的主要特点有：1、操作简单、安全。
由于测试时无需和10kV、35kV等配电网的一次侧打交道，仅在PT开口三角引入信号，从而避免了接触一次回路引起误操作的可能性；避免了投切试验用的外接电容器引起爆炸的危险性。
整个测量工作在一分钟内便可完成，使用起来十分方便。
2、安全措施可以大大简化。
由于从PT开口三角注入的是微弱测量信号，不会对继电保护和PT本身产生任何影响，因而无需做特别的安全措施。
全自动电容电流测试仪使用方法全自动电容电流测试仪使用方法1. 首先将仪器可靠接地。
2. 按图12接线，将测试仪的电流输出端与PT开口三角端连接，对于4PT接线方式的系统，则将仪器的电流输出端与图4或图5中所示的N-L端相连即可。
图12 测量接线图3. 接通电源后，面板上绿色发光二极管点亮，仪器进入图13 开机界面。
图15 设置PT变比界面2旋转鼠标，将光标移至设置位置，再按确认键进入图14、图15设置菜单。
根据菜单选项，按确定选取正确的PT变比。
◆保存设置变比值◆开始测量开始测量前，将测量输入开关拨向通，旋转鼠标选中测量，在光标处于图2主画面测量位置时，按确认键，，仪器开始进入自动测量状态，屏幕显示图16测量扫频自动扫频测量，请等待45秒···。
此过程持续约45秒左右。
测量完成后，仪器会将测试结果显示在屏幕中间，如图17 测量结果显示。
图16 测量扫频过程图17 测量结果显示旋转鼠标后会在屏幕下方显示下图：图18 存入测量数据 选择测试，进入抗干扰测量状态。
选择存入，进入存储测量数据状态。
选择打印，仪器自动打印本次测量结果；选中退出，进入下一画面，此画面为储存画面：图19 存入数据图20 清除数据记录退出选中退出，进入清除测试记录。
加1 选中加1，将本次测量结果存入第2组，本仪器共能储存256组记录。
减1 选中减1，将本次测量。
结果存入第255组。
确认按确认后将数据存入第1组。
进入主画面，旋转鼠标选中查询，按确认键进入查询菜单。
图21 查询测量记录退出选中退出，仪器反回主画面。
加1 选中加1，将查询第2组记录。
减1 选中减1，将查询第255组记录，本仪器共能存储256组记录确认选中确认，将查询第1组记录。
电子电容测量仪使用说明书1. 产品概述电子电容测量仪是一种专业的测试仪器，用于测量电路中的电容值。
通过该仪器，可以准确地测量电容元件的容量，确保电路的正常运行和性能优化。
2. 安全须知在使用电子电容测量仪前，请确保已仔细阅读以下安全须知，并严格按照操作规程进行操作，以保障人身安全和设备运行正常：2.1 仪器操作前，请先断开电源并确认电压为零。
2.2 禁止在高温、湿度较大或带有腐蚀性气体的环境中使用仪器。
2.3 请勿将测量仪放置于振动的环境中。
2.4 使用过程中，注意观察仪器是否存在异常现象，如发现异常请立即停止使用并联系维修人员。
3. 仪器结构电子电容测量仪由下列主要部件组成：3.1 仪器主体：包括触摸屏、显示屏、控制面板等。
3.2 测量模块：用于进行电容测量的核心部件。
3.3 外部接口：包括电源接口、数据传输接口等。
4. 使用步骤为了确保准确的测量结果，请按照以下步骤操作：4.1 连接电源：将电子电容测量仪的电源线连入标准电源插座，并打开电源开关。
确认仪器的供电电压符合标准要求。
4.2 连接被测电容元件：将被测电容元件的引脚连接至电子电容测量仪的测量接口，确保连接稳固可靠。
4.3 设置参数：使用触摸屏或控制面板调整测量参数，如测量范围、测量精度等。
4.4 进行测量：点击测量按钮，仪器将自动对被测电容元件进行测量，并在显示屏上显示结果。
4.5 分析结果：根据测量结果进行分析，判断被测电容元件是否符合要求。
5. 故障排除在使用过程中，可能会遇到一些常见故障现象，以下是一些常见故障的处理方法：5.1 仪器无法开机：请检查电源线是否连接正常，确认电源开关是否打开。
5.2 测量结果不准确：请检查被测电容元件的连接是否稳固，确认参数设置是否正确。
5.3 显示屏无法显示：请检查电子电容测量仪的电源是否正常供电，确认电源线连接是否松动。
6. 维护保养为了确保电子电容测量仪的长期稳定运行，建议进行定期的维护保养：6.1 清洁仪器外壳：使用干净柔软的布进行轻柔擦拭，避免使用酒精或有机溶剂。
JY6701电容电流测试仪操作手册目录一、概述 (1)二、技术指标 (1)三、面板介绍 (2)四、测量原理 (2)五、中性点种类 (4)六、使用步骤 (5)七、安全事项 (9)八、中性点电压的处理 (9)九、仪器自检 (10)十、仪器成套 (9)十一、售后服务 (10)使用本仪器前，请仔细阅读操作手册，保证安全是用户的责任本手册版本号：JY6.28-2010本手册如有改动，恕不另行通知。
全自动电容电流测试仪一、概述我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网电容电流进行测量以做决定。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加异频信号等方法，但是，在现场最受欢迎和使用较频繁的还是使用中性点电容法。
本型号电容电流测试仪，采用中性点电容法原理测量配网的电容电流。
在做好安全措施后，在接触中性点前，先设置系统参数，然后则无需触碰操作仪器，使这项工作变得安全、简单且测试结果准确、可靠，不受其他运行条件影响，特别是系统不平衡的时候。
二、技术指标1、测量范围：对地总电容≤120μF（三相对地）；电容电流≤100 A（35kv系统）电容电流≤200 A（6、10kv系统）2、测量精度：±5% （0.5μF＜电容容量≤90μF）；±10%（90μF＜电容容量≤120μF）3、环境温度：-10～50℃；4、相对湿度：≤90%；5、工作电源：AC 220V ± 10% 50 Hz ± 1%；6、外形尺寸：320×200×150 mm；7、仪器重量：5 kg。
三、面板介绍图 1 仪器正面图 2 仪器侧面1：接地端2：打印机：打印测量数据和波形3：液晶屏4：中性点：通过电缆引致绝缘棒与变压器中性点相接触，测量位移电压信号。
电解电容漏电流测试仪操作规程范文一、测试仪介绍电解电容漏电流测试仪是一种用于测量电解电容器的漏电流的仪器。
它采用先进的电子技术和高精度的测量装置，能够准确地测量电容器的漏电流，为电容器的使用提供参考依据。
二、操作准备1. 检查测试仪是否正常工作，查看各个部件是否完好。
2. 检查测试仪的电源是否正常接通，并确保其工作电压和电源负载适配。
3. 将测试仪与待测电容器连接，确保连接良好，并注意接线的正确性。
三、操作步骤1. 打开测试仪的电源开关，待其启动完成后，进入测试模式。
2. 在测试仪的显示屏中选择漏电流测试模式。
3. 输入待测电容器的基本信息，包括电容量、工作电压、压力等级等。
4. 根据测试要求输入测试参数，如测试时间、测试电压等。
5. 将待测电容器连接到测试仪上，并按照测试仪的提示进行正确接线。
6. 开始测试，测试仪将根据您输入的参数对电容器进行漏电流测试。
7. 待测试结束后，测试仪将给出测试结果，并显示在显示屏上。
8. 根据测试结果，您可以判断电容器的漏电流情况，并根据需要进行后续处理。
四、注意事项1. 在操作过程中，务必遵守安全规范，确保人身安全。
2. 要保持测试仪的工作环境干燥和清洁，防止灰尘和湿气进入仪器。
3. 在测试仪工作过程中，禁止随意更改测试参数和接线，以免引发错误测试结果。
4. 若发现测试仪有异常情况或测试结果不符合预期，及时停机检修，并联系专业人员处理。
5. 操作人员应熟悉电容器的基本知识，了解测试仪器的使用方法和操作规程。
6. 在操作结束后，及时关闭测试仪的电源开关，并拔掉电源线。
五、维护保养1. 在使用过程中，定期对测试仪进行清洁和检查，确保其正常工作和长久使用。
2. 若测试仪出现故障或需要更换配件，应及时联系厂家或维修人员进行检修。
不得擅自进行维修和改动。
3. 存放测试仪时，应放置在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和高温。
六、操作规程总结电解电容漏电流测试仪的操作规程是确保测试仪器正确运行和准确测试电容器漏电流的关键。
JY6701电容电流测试仪操作手册目录一、概述 (1)二、技术指标 (1)三、面板介绍 (2)四、测量原理 (2)五、中性点种类 (4)六、使用步骤 (5)七、安全事项 (9)八、中性点电压的处理 (9)九、仪器自检 (10)十、仪器成套 (9)十一、售后服务 (10)使用本仪器前，请仔细阅读操作手册，保证安全是用户的责任本手册版本号：JY6.28-2010本手册如有改动，恕不另行通知。
全自动电容电流测试仪一、概述我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网电容电流进行测量以做决定。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加异频信号等方法，但是，在现场最受欢迎和使用较频繁的还是使用中性点电容法。
本型号电容电流测试仪，采用中性点电容法原理测量配网的电容电流。
在做好安全措施后，在接触中性点前，先设置系统参数，然后则无需触碰操作仪器，使这项工作变得安全、简单且测试结果准确、可靠，不受其他运行条件影响，特别是系统不平衡的时候。
二、技术指标1、测量范围：对地总电容≤120μF（三相对地）；电容电流≤100 A（35kv系统）电容电流≤200 A（6、10kv系统）2、测量精度：±5% （0.5μF＜电容容量≤90μF）；±10%（90μF＜电容容量≤120μF）3、环境温度：-10～50℃；4、相对湿度：≤90%；5、工作电源：AC 220V ± 10% 50 Hz ± 1%；6、外形尺寸：320×200×150 mm；7、仪器重量：5 kg。
三、面板介绍图 1 仪器正面图 2 仪器侧面1：接地端2：打印机：打印测量数据和波形3：液晶屏4：中性点：通过电缆引致绝缘棒与变压器中性点相接触，测量位移电压信号。
5：复位键：按此键后，再按【确认】跳回主菜单。
6：鼠标键：【左旋】和【右旋】鼠标，可平移光标,还可用于改变数值大小。
垂直按下鼠标，确定所选择的操作内容。
7：电源开关8：电源插座9：电源保险管10：自检按钮四、测量原理在电网无补偿的条件下，采用中性点外加电容法原理进行测量。
中性点外加电容法简便常用,其测量接线如图3所示。
C1、C2、C3为三相对地电容，由于C1≠C2≠C3，故中性点对地必有一个不对称电压U HC存在。
若将一个电容C0的电容一端接地，另一端接于中性点，则按等效发电机原理有图4的等效电路，据此，得被测网络的电容：图3中性点外加电容法测量接线图图4 中性点接CO后的等效电路图中性点不直接接地系统的不对称电压一般较低，应使用经过校核的数字表进行测量。
1）测量不对称电压U HC电压表一端接地，另一端通过高压熔断器接至一绝缘棒的金属头，操作人员手持绝缘棒，将其金属头短时碰触中性点母线，随机读数几次，取平均值。
2）测量位移电压U0将一电容量为C O（µF）的电容器接至中性点与地之间，测量中性点对地的位移电压U0。
U0 的测量方法与不对称电压U HC测量方法相同。
在35kV的架空线网络，其不对称电压可达0.5～1.5％ U以上，即100V —300V以上。
这时，可用6kV级的电压互感器，低压侧配用精确度为0.5级、量范为7.5～60V的电压表来测量。
五、中性点种类本型号仪器可以从变压器（或接地变）中性点、补偿电容器中性点、补偿电抗器中性点测量配电网的电容电流。
在图5、图6、图7中， O为中性点；图5变压器中性点图6 补偿电容器中性点图7 补偿电抗器中性点图8 从补偿电容器或电抗器中性点测量六、使用步骤测量配网电容电流前,必须检查消弧线圈是否全部退出运行。
只有消弧线圈全部退出运行，才可以运用本型号电容电流测试仪进行准确测量电容电流。
步骤准备一：找到可以供测量用的中性点步骤准备二：准备绝缘合格的专用绝缘测量杆仪器操作6.1 将仪器可靠接地，在仪器的中性点端和接地端安装放电保护间隙6.2 设置测试参数，仪器接通电源后，进入开机画面（如图8）中的设置菜单；例如：电压等级：（3、6、10或35kV）、外加电容参数（仪器内部已经安装了进口高压电容）；电压等级设置为系统相电压；选测量组设置：因U0的大小取决于C O值，故为保证测量准确度，C O值一般取被测网络电容量的1～4倍，这样U0值为0.5～0.2U。
HC移相电容设置：当中性点电压大于5V时，设置为0；当中性点电压小于5V时，设置为挂在某相的实际电容值用户必须保证所加的移相电容器的电压一定要满足系统的绝缘要求。
外加电容参数为出厂设置值；不允许改变此参数！图8开机画面图9 相电压设置图10外加电容设置6.3 设置完后，按“确认”键，存入设置值。
返回图8开机画面。
然后将光标置于测量处，按鼠标键确认，显示图11，等待下一步操作；图11 等待接触中性点图12 做好安全措施6.4 测量中性点电压，确认此时被测系统有无单相接地，保证安全；中性点可以是变压器、补偿电容器、电抗器的中性点。
按图13b接线所示.1）用仪器所配置的专用绝缘测量杆（高压端串联速熔保险）的分压器测量中性点电压；2）或者将外加测量电压互感器的高压端A，经保险管（熔断器）接至绝缘棒，用绝缘棒碰触中性点，测量中性点电压；图 13a 用PT测量中性点电压图13b用专用测量杆测量T－变压器 N－变压器中性点FU－熔断器TV－电压互感器 F－保护间隙H－绝缘棒当通过电压表知道中性点电压低于AC300V以下时，方可进行下一步操作；如果中性点电压大于300V，超过仪器测量范围；此时电网三相严重不对称，不能开展试验。
必须使电压下降后，才能开展测量工作。
如果中性点电压小于5V，仪器不能确保满足测量精度；只须在某一相上增加电容使中性点电压上升即可；当中性点电压在5V ～300V，才能开展测量工作。
6.5、将仪器所配置的专用测量杆（高压端串联速熔保险），通过专用高压电缆与仪器中心点端子连接，待命。
6.6、将上述专用测量杆（高压端串联速熔保险）与中性点保持触碰连接状态，仪器屏幕显示图14：正在测量，请等待。
图14测量过程中图15 测量完毕6.7、大约只需要30秒钟，仪器发出“嘟”的长音后，表示测量完毕。
立即将专用测量杆脱离与中性点的接触；出现图15的内容，电压在迅速下降；6.8、当图15中电压下降到1.5V以下时，显示图16的测量结果。
如果电压下降缓慢，直接将仪器面板上的中性点端用导线与地短接，立即就出现结果显示。
图16 结果显示6.9、保存或打印出现图16后，左旋或右旋鼠标，出现打印和保存菜单，直接确认即可。
七、安全事项1、测量时，操作专用绝缘测量杆的人员应带绝缘手套、穿绝缘靴！2、绝缘棒碰触中性点的时间应尽可能短，在读数完毕后立即断开，读表人员宜站在绝缘垫上3、测量工作应在天气良好无大风情况下进行，以免系统发生单相接地后中性点产生高电压带来危险。
4、采用中性点外加电容法进行配网电容电流测量前，首先要测量此时被测系统有无单相接地；这是为了保证试验人员及测试仪器的安全。
我们知道，配网系统正常运行时，变压器中性点或接地变中性点的对地电压是比较低的，一般只有几十伏到几百伏。
如果测量时，系统发生单相接地，变压器中性点或接地变中性点的对地电压就上升为相电压，对35kV 和10kV 系统而言，此时中性点的电压分别为20.2kV 和5.8kV 。
由于仪器内部采用高压电容，同时安装了过压保护单元和放电间隙（放电电压小于500V ）,当电压过高时，会使串联的保险管（或保险丝、熔断器）立即熔断，脱离了高压，保护了人身和仪器安全。
5、保护间隙F 放电电压要低于C N 的额定电压，在系统中性点无过电压时不应动作。
6、外加电容C 可以按估算电网电容的31至3倍值分为几档来选定，以便进行重复测量，电容器的额定电压应在1kV 以上。
八、中性点电压的处理如果中性点电压大于300V ，超过仪器测量范围；此时电网三相严重不对称，不能开展试验。
必须使电压下降后，才能开展测量工作。
当中性点电压在5V ～300V，才能开展测量工作。
如果中性点电压小于5V，仪器不能确保满足测量精度；只须在某一相上增加电容使中性点电压上升即可；电缆馈电系统一般不对称电压很低，为提高系统电容测量精度，要求有较高的不对称电压值，为此可在一相上接入电容器或断开一相电缆，其容量能使不对称电压提高到2%相电压，不过最后应当从计算出的系统对地电容中减去或加上这一部分电容。
例如，某一10kV电缆馈电系统估算的电容电流为100A，造成人不对称电压为2%相电压的电容电流≈100×2%＝2AIC为此可选上表中截面95mm2，6km长具有电容电流等于6A的三相备用用电缆，使其一相断开（具有2A电流），即可满足要求。
对没有中性点的电网可以利用连接组标号为Y·d11的配电变压器人为构成临时的中性点，然后应用中性点外加电容法确定电网电容电流。
在直馈送电系统中，如选择发电机中性点应用外加电容法时，要考虑电机3倍次数谐波对不对称电压的影响；在测量中发电机的零序保护也要暂时退出，以免电机中性点接入CN 后过大的电流使保护误动。
九、仪器自检为了判断仪器的好坏，仪器内置了一个2.2μF的标准电容，具体使用方法如下：在按下仪器右侧的自检按钮前，请将中性点及接地桩的线全部脱掉。
1、将仪器与外部的所有连线去掉；将仪器接通220V电源；2、进入设置，选测量组：C1，C2，C3，保存设置参数。
3、选中测量，屏幕出现“等待联接中性点电压…”此时按住自检按钮，屏幕出现“正在测量，请等待”，此时手不能松开，待屏幕出现“请断开中性点联接…”时，手松开，仪器显示结果。
4、如果实测结果在2.2μF的误差范围内，证明仪器正常。
十、仪器成套1、测试仪主机1台2、专用绝缘测量杆（3节共1.2M） 1套3、数字电压表（含屏蔽测试线）1块4、高压电缆1根5、放电保护间隙（含连接线2根） 1套6、接地线4米1根7、电源线AC220V 1根8、保险管（2A，φ10×38mm）10只9、保险管（2A，φ5×20mm）5只10、热敏打印纸2卷11、产品合格证1张12、出厂检测报告1份13、使用说明书1本十一、售后服务1、凡购本公司产品，自购机之日起，保修三年。
2、订购产品交货时，当场检验并填好保修单。
3、属下列情况之一者不予保修：（1）用户对仪器有自行拆卸或对仪器工艺结构有人为变更。
（2）因用户保管或使用不当造成仪器的严重损坏。
