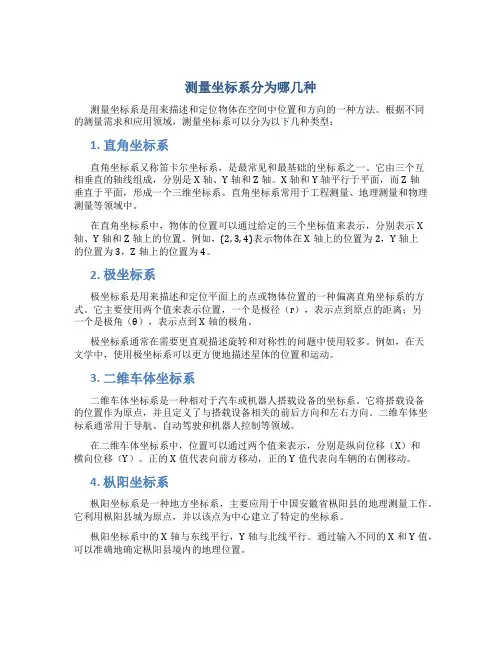

测量坐标系分为哪几种测量坐标系是用来描述和定位物体在空间中位置和方向的一种方法。
根据不同的测量需求和应用领域，测量坐标系可以分为以下几种类型：1. 直角坐标系直角坐标系又称笛卡尔坐标系，是最常见和最基础的坐标系之一。
它由三个互相垂直的轴线组成，分别是X轴、Y轴和Z轴。
X轴和Y轴平行于平面，而Z轴垂直于平面，形成一个三维坐标系。
直角坐标系常用于工程测量、地理测量和物理测量等领域中。
在直角坐标系中，物体的位置可以通过给定的三个坐标值来表示，分别表示X 轴、Y轴和Z轴上的位置。
例如，(2, 3, 4)表示物体在X轴上的位置为2，Y轴上的位置为3，Z轴上的位置为4。
2. 极坐标系极坐标系是用来描述和定位平面上的点或物体位置的一种偏离直角坐标系的方式。
它主要使用两个值来表示位置，一个是极径（r），表示点到原点的距离；另一个是极角（θ），表示点到X轴的极角。
极坐标系通常在需要更直观描述旋转和对称性的问题中使用较多。
例如，在天文学中，使用极坐标系可以更方便地描述星体的位置和运动。
3. 二维车体坐标系二维车体坐标系是一种相对于汽车或机器人搭载设备的坐标系。
它将搭载设备的位置作为原点，并且定义了与搭载设备相关的前后方向和左右方向。
二维车体坐标系通常用于导航、自动驾驶和机器人控制等领域。
在二维车体坐标系中，位置可以通过两个值来表示，分别是纵向位移（X）和横向位移（Y）。
正的X值代表向前方移动，正的Y值代表向车辆的右侧移动。
4. 枞阳坐标系枞阳坐标系是一种地方坐标系，主要应用于中国安徽省枞阳县的地理测量工作。
它利用枞阳县城为原点，并以该点为中心建立了特定的坐标系。
枞阳坐标系中的X轴与东线平行，Y轴与北线平行。
通过输入不同的X和Y值，可以准确地确定枞阳县境内的地理位置。
5. 水平仪坐标系水平仪坐标系是一种测量地面的水平度和垂直度的坐标系。
它通常使用气泡水平仪作为测量工具。
水平仪通过一个液体气泡在两个刻度线之间的位置来显示地面的水平度或垂直度。
三坐标检测原理与方法三坐标检测是一种精密的测量方法，通常用于测量复杂形状的物体的尺寸、形状和位置。
下面是关于三坐标检测原理与方法的50条详细描述：1. 三坐标检测是一种基于坐标轴的测量方法，通常采用X、Y、Z三轴的坐标系统来描述物体的位置和形状。
2. 三坐标检测的原理是利用测头在三维空间内移动，通过测量目标物体上的多个点来获取物体的三维坐标信息，从而完成对物体的尺寸和形状的测量。
3. 三坐标检测的方法包括机械式、光学式和触发式等多种不同的技术手段。
4. 机械式三坐标检测是通过精密的机械结构和控制系统来实现对物体的三维坐标测量，通常精度较高。
5. 光学式三坐标检测是利用光学投影和成像技术，通过相机或激光扫描仪等设备对目标物体进行三维坐标测量。
6. 触发式三坐标检测是利用机械触发装置，通过机械接触或接触式传感器来获取目标物体的三维坐标信息。
7. 三坐标检测的精度通常可以达到亚微米级别，适用于高精度的工件测量和质量控制。
8. 三坐标检测可以用于测量各种形状的物体，包括曲面、孔径、螺纹等复杂结构。
9. 三坐标检测通常需要配备专用的三坐标测量机或设备，具备高精度的测量系统和稳定性的机械结构。
10. 三坐标检测可以结合计算机辅助设计(CAD)和计算机辅助制造(CAM)系统，实现对物体尺寸和形状的数字化测量和分析。
11. 三坐标检测的核心是测头的运动控制和数据采集系统，通过精密的控制和采集设备来实现对物体的精确测量。
12. 三坐标检测可以实现对物体的全尺寸测量，包括长度、宽度、高度、角度、曲率等多种几何尺寸的测量。
13. 三坐标检测可以应用于多种行业领域，包括汽车制造、航空航天、机械加工、医疗器械等各种领域。
14. 三坐标检测的测量精度和效率受到测头精度、机床刚性、环境温度等多种因素的影响，需要通过定期校准和维护来保持稳定的精度。
15. 三坐标检测通常需要对测头进行校准和标定，以确保测头测量的准确性和稳定性。
三坐标测量机的测头系统是由测座、测头、探针等组成，是数据采集的传感器系统，三坐标测量机在对工件进行测量时，能够根据测头系统探测工件，返回工件表面的点数据，通过三坐标的软件系统计算各类几何形状、尺寸等。
1.测头座
测头座是探测系统中连接三坐标测量机移动轴与测头的部分，测头信号通过测座同三坐标测量机控制系统的测头接口相连。
测座有多种，主要分为手动可旋转测座、固定测座、万向探测系统三种。
2.测头
测头是测量机触测被测零件的发讯开关，它是坐标测量机的关键部件，主体为探测传感器，一般由独立的控制系统控制，其主要包括测量力的控制、测量过程控制、测点的感知、与坐标测量系统通讯等。
3.探针
安装在测头上，并接触被测量元件，典型结构为测杆+红宝石球。
不同形状和规格，确保测头不受限制的对工件所有特征元素进行测量，整个探针系统包括：接长杆、转接件、探针(组)等。
探针系统可以根据相关的测量要求，通过对这些构件的组合与配置，形成各种结构形式，以完成不同的测量任务。
4.附件
1)加长杆
加长杆探针的辅助测量，具有测量较深位置特征的能力。
2)更换架
由于被测工件的复杂性，在实际测量工作中不可能由一个探针(系统)完成所有的测量任务，更换架可对测量机测座上的测头/加长杆/探针组合进行快速、可重复的更换，在同一测量系统下对不同的工件进行完全自动化的检测。
3)标准球
由坐标测量系统供应商提供的一个(组)已知直径的高精度球(球度误差很小)，用来标定和校准探测系统。
这个装置在平时使用过程中必须注意保护，因为它是测量机精度的依据之一，也是使用很频繁的一个装置。
三维坐标测量原理引言三维坐标测量是现代测绘和工程领域中非常重要的技术之一。
它可以精确地确定物体在三维空间中的位置和形状，为各种工程和科学领域提供了可靠的数据支持。
本文将介绍三维坐标测量的原理和常用方法。
一、三维坐标系统三维坐标测量依赖于建立一个合适的三维坐标系统。
三维坐标系统由三个相互垂直的坐标轴组成，通常被标记为X、Y和Z轴。
其中X轴表示东西方向，Y轴表示南北方向，Z轴表示垂直于地面的高度方向。
通过将物体的位置和形状与坐标系的原点和轴线对应起来，可以精确地描述物体在空间中的位置。
二、三角测量法三角测量法是三维坐标测量中常用的方法之一。
它基于三角形的性质，通过测量三角形的边长和角度来确定物体的位置和形状。
三角测量法主要包括以下步骤：1.根据实际需求，在测量区域内选择一组固定的控制点。
这些控制点的位置和坐标需要较好地代表整个测量区域。
2.使用测量仪器，如全站仪、经纬仪等，测量控制点的水平角度、垂直角度和斜距。
这些测量结果被称为方位角、俯仰角和斜距。
3.根据测得的角度和斜距，利用三角函数的性质计算控制点之间的距离和方向。
4.将其他待测点与已知控制点进行连接，形成一系列三角形。
5.根据三角形的角度和边长，运用三角函数和几何关系，计算待测点的坐标。
三角测量法具有成本较低、精度较高的优势，被广泛应用于建筑、导航、地理测绘等领域。
三、其它测量方法除了三角测量法外，还有一些其他的三维坐标测量方法：1.格网测量法：通过在测量区域布置一定形状和大小的格网，并将格网的节点与实际地面特征进行测量，从而确定物体的位置和形状。
2.激光扫描法：利用激光设备将物体表面扫描得到大量离散点数据，通过处理和分析这些数据，可以得到物体的三维坐标。
3.全球卫星定位系统（GPS）：通过接收来自卫星的信号，测量物体与卫星之间的距离和方向，从而确定物体的三维坐标。
以上方法根据测量的原理和应用场景的不同，各有优缺点。
在实际应用中，需要根据具体情况选择合适的测量方法。
三坐标测量报告引言三坐标测量是一种先进的精密测量技术，广泛应用于工业制造中。
它通过测量物体的三维坐标数据，可以精确地描述物体的形状、尺寸及其与设计要求之间的差异。
本报告将介绍三坐标测量的基本原理、应用范围以及样例分析。
一、三坐标测量原理三坐标测量系统由测量机、测头及软件组成。
测量机通过精密的导轨系统实现运动，测头则通过接触或非接触方式获取物体的坐标数据。
软件则通过数据处理和分析，提供测量结果。
三坐标测量的原理基于数学几何学和激光测距等技术，能够实现高精度的测量。
二、三坐标测量的应用1. 制造业三坐标测量在制造业中具有重要的应用价值。
它可以用于检测零部件的尺寸是否符合设计要求，以及表面质量是否达到标准。
通过三坐标测量，制造商可以及时发现产品的问题，保证产品质量，提高生产效率。
2. 航空航天在航空航天工业中，三坐标测量可用于检测飞机零部件的尺寸和形状。
通过与CAD模型的比对，可以及时发现制造过程中的误差，确保零部件的精确度。
三坐标测量还可用于测量飞机表面的曲率，以评估飞机的空气动力学性能。
3. 汽车工业在汽车制造过程中，三坐标测量可以帮助检测车身零部件的质量。
通过精确测量车身结构的尺寸，制造商可以确保车身的合理结构，提高车辆的安全性和乘坐舒适度。
同时，三坐标测量还可用于汽车外观件的检测，确保外观质量符合设计要求。
三、三坐标测量报告示例分析以某汽车零部件的三坐标测量为例，以下是报告中的关键内容：1. 尺寸测量报告详细记录了零部件的各个尺寸参数，如长度、宽度、高度等。
将测量结果与设计要求进行对比，评估尺寸差异，以判断零部件的质量是否符合标准。
2. 形状测量通过各个点的坐标数据，报告描述了零部件的形状特征，如曲率、曲面度，以及边缘的平直度等。
这些数据可以帮助制造商判断零部件的加工精度和几何形状，及时发现问题并进行调整。
3. 表面质量测量报告还包括了零部件表面质量的评估。
通过测量点的位置和表面均方差等数据，可以判断零部件的光洁度、表面平整度等质量指标，以确保零部件表面符合设计要求。
三坐标测量仪入门教学三坐标测量仪是一种精密测量仪器，用于测量物体的尺寸、形状和位置等参数。
它能够在三个坐标方向上同时进行测量，具有高精度和高稳定性，被广泛应用于制造业领域。
本文将介绍三坐标测量仪的基本原理、操作步骤和注意事项，帮助初学者快速入门。
1. 基本原理三坐标测量仪基于坐标测量技术，通过传感器探测被测物体上的特征点，并将其坐标数据传输到计算机进行处理和分析。
其主要原理包括以下几点：•坐标系：三坐标测量仪采用直角坐标系，通常以三个轴线（X轴、Y 轴、Z轴）为基准，用来定位和测量被测物体。
•传感器：传感器通常由光学或机械测头组成，能够接收物体上的反射点或标记点，并测量其位置坐标。
•测量软件：测量软件用于控制测量仪，并将传感器测量的坐标数据转化为可视化的图形和数值结果。
2. 操作步骤以下为使用三坐标测量仪进行测量的基本操作步骤：1.开启三坐标测量仪：按下电源按钮，等待系统初始化完成。
2.定位被测物体：将被测物体放置在测量台上，并通过调整法兰螺丝或夹具来确保物体的稳定和准确位置。
3.调整工作台位置：使用控制按钮或键盘上的指令来调整工作台位置，将测量物体放置在传感器的测量范围内。
4.设置测量参数：在测量软件中设置测量参数，例如测量模式、精度要求和坐标轴方向等。
5.执行测量操作：点击开始测量按钮，三坐标测量仪将自动进行测量，并将测量结果显示在计算机屏幕上。
6.数据分析和处理：根据需要，进行数据分析和处理，例如计算尺寸差异、形状偏差和位置误差等。
7.完成测量报告：根据需要，生成测量报告并保存在计算机中或输出打印。
3. 注意事项在使用三坐标测量仪进行测量时，需要注意以下几点：•清洁和维护：定期清洁三坐标测量仪的传感器和工作台，确保其表面清洁无尘，以保证测量的准确性。
•校准和验证：定期对三坐标测量仪进行校准和验证，确保其测量结果与实际情况一致。
•被测物体：被测物体表面应平整光滑，没有杂质和变形，否则会影响测量结果的准确性。
三坐标测量原理原理：三坐标测量机是由三个互相垂直的运动轴X,Y,Z建立起的一个直角坐标系，测头的一切运动都在这个坐标系中进行，测头的运动轨迹由测球中心来表示。
测量时，把被测零件放在工作台上，测头与零件表面接触，三坐标测量机的检测系统可以随时给出测球中心点在坐标系中的精确位置。
当测球沿着工件的几何型面移动时，就可以得出被测几何面上各点的坐标值。
将这些数据送入计算机，通过相应的软件进行处理，就可以精确地计算出被测工件的几何尺寸，现状和位置公差等。
组成：测量机硬件由主机（包括光栅尺），电气系统及测头组成，软件也是很重要的部分。
分类：移动桥式，固定桥式，固定工作台悬臂式，龙门式，L型桥式，移动工作台悬臂式，水平悬臂式，柱式三坐标工件装夹1.产品形状的保持确保装配体及其每个零件在测量状态下的形状与使用状态下一致，不得使产品在装夹时发生变形。
对于刚性较好的装配体，应在装夹时自然放置在支架上，然后进行加固。
而对于柔性或已经产生变形的工件，则应用强行约束使其形状恢复至使用状态，然后再安装到支架上固定。
应用支架，垫块等辅助工具保证每一个零件的各部分以及整个装配体的刚性。
特别注意在对装配体逐层拆卸，逐层测量时，应确保每一零件不发生变形。
和任何一个物体在三维空间中占用六个自由度一样，汽车零部件在汽车总坐标系中的明确放置必须约束六个自由度，在实际操作中可采用3-2-1的法则，它规定了支撑位置的分配：Z方向3个支撑位，约束Z平动，X旋转和Y旋转Y方向2个支撑位，约束X平动和Y平动X方向1个支撑点，约束Z旋转1、在零件坐标系上编制的测量程序可以重复运行而不受零件摆放位置的影响，所以编制程序前首先要建立零件坐标系。
而建立坐标系所使用的元素不一定是零件的基准元素。
2、在测量过程中要检测位置度误差，许多测量软件在计算位置度时直接使用坐标系为基准计算位置度误差，所以要直接使用零件的设计基准或加工基准等等建立零件坐标系。
3、为了进行数字化扫描或数字化点作为CAD/CAM软件的输入，需要以整体基准或实物基准建立坐标系。
三维的坐标坐标系统是数学和科学中一个重要的概念，用于确定物体或点在空间中的位置。
最为常见的是二维坐标系统，由x轴和y轴构成。
然而，除了二维坐标系统，我们还可以使用三维坐标系统来描述空间中的位置。
三维坐标系统是由x轴、y轴和z轴构成的，分别代表了水平平面、垂直平面和垂直于水平和垂直平面的平面。
这个平面通常称为“垂直平面”或“高度平面”。
通过三个轴的组合，我们可以描述物体在空间中的位置。
在三维坐标系统中，每个点都可以由一个有序的三元组(x, y, z)来表示。
x、y、z分别代表了点在x轴、y轴和z轴上的投影。
这些轴相互垂直，并且可以通过正或负值来确定点在每个轴上的位置。
考虑一个简单的例子，一个点P在三维坐标系统中的位置为(2, 3, 4)。
这意味着点P在x轴上的投影为2，y轴上的投影为3，z轴上的投影为4。
我们可以通过绘制一个直角坐标系并在坐标系中标记点P的位置来可视化这个点。
除了描述点的位置外，三维坐标系统还可以描述物体的方向和位置。
通过旋转和平移坐标系，我们可以将物体放置在不同的位置和角度。
例如，我们可以将一个长方体放置在三维坐标系统中的任何位置，并以不同的方式旋转它。
这使得三维坐标系统成为计算机图形学和建模的重要工具。
在实际应用中，三维坐标系统被广泛应用于计算机图形学、物理学、工程学等领域。
例如，在计算机图形学中，三维坐标系统用于描述和渲染三维模型。
在物理学中，三维坐标系统被用来解决对称性和空间排列的问题。
除了直角坐标系，还有其他类型的三维坐标系统，例如柱坐标系和球坐标系。
这些坐标系使用不同的坐标轴和参数来描述点的位置。
柱坐标系使用距离、角度和高度来描述点的位置，而球坐标系使用距离、极角和方位角来描述点的位置。
总结来说，三维坐标系统是一个用来描述物体或点在空间中位置的数学概念。
它由x轴、y轴和z轴构成，每个点都可以由一个有序的三元组(x, y, z)来表示。
三维坐标系统在计算机图形学、物理学、工程学等领域中被广泛应用，是许多领域中不可或缺的工具之一。
测量坐标系的种类有哪些在测量和空间定位领域，坐标系是一种用于描述和标记空间位置的系统。
不同的测量和定位任务需要不同类型的坐标系。
本文将介绍几种常见的坐标系。
直角坐标系直角坐标系是最常见和最简单的坐标系之一。
它使用直角坐标表示位置，其中点的位置由三个坐标轴上的数值确定。
这三个坐标轴通常称为X轴、Y轴和Z轴，形成了一个三维坐标系。
X轴和Y轴垂直于彼此，与他们相交的点定义了平面内的位置，而Z轴与X轴和Y轴垂直，用于表示高度或深度。
直角坐标系常用于测量和定位各种物体和地点，并提供了精确的位置标记。
极坐标系极坐标系使用极坐标来描述点的位置。
与直角坐标系不同，极坐标系使用角度和距离来表示点的位置。
极坐标系中，一个固定中心点可以表示为空间中的原点，距离从该原点到点的距离，角度表示点相对于参考方向的位置。
极坐标系更适用于以点与参考点之间的相对位置为基础的测量任务。
极坐标系常用于天文学、雷达测量和其他需要描述相对位置的应用。
地理坐标系地理坐标系是用于描述地球表面位置的一种坐标系。
地理坐标系使用经度和纬度来表示点的位置。
经度表示点位于东西方向上的位置，而纬度表示点位于南北方向上的位置。
通常，地理坐标系的原点被定义为地球的质心，并受国际标准规定。
地理坐标系在导航、地图制作、地理信息系统等领域中被广泛应用。
相对坐标系相对坐标系是一种基于参考点的坐标系统。
相对坐标系中的位置表示相对于参考点的位置。
在这种坐标系中，位置的确定只需要描述与参考点之间的相对位置，而不需要绝对的坐标数值。
相对坐标系适用于一些需要将物体相对于其他物体的位置进行测量的任务。
相对坐标系在运动分析、机器人控制和相对定位等应用中具有重要作用。
米勒坐标系米勒坐标系是一种特殊的地理坐标系，用于在二维平面上表示地球表面。
与地理坐标系相比，米勒坐标系使用平面投影方法将地球表面投影到一个平面上。
米勒坐标系的优点是保留了地球的基本形状，并保持了线性比例尺。
但由于其投影方式，米勒坐标系在极地区域的距离和形状表达存在误差。
三坐标建立的原理三坐标测量是一种常用的精密测量技术，它基于空间直角坐标系的原理，通过测量目标物体的三个空间坐标来确定其位置和姿态。
其原理主要涉及到坐标系的建立、测量原理和数据处理三个方面。
首先，坐标系的建立是三坐标测量的基础。
在三坐标测量中，通常采用直角坐标系来表示目标物体的位置和姿态。
直角坐标系由三个相互垂直的坐标轴组成，分别为X轴、Y轴和Z轴。
X轴和Y轴在平面内垂直且正交于彼此，Z轴垂直于平面，通过X轴和Y轴的交点。
三个坐标轴的原点通常设置在测量系统的参考点上。
其次，三坐标测量的原理是基于测量原理进行的。
三坐标测量通常采用接触式和非接触式的测量方式。
其中，接触式测量主要使用测量探头通过接触物体表面的方式，通过测量探头的移动和变形来获取目标物体的三维坐标信息。
非接触式测量则主要使用光学测量、激光测量或雷达测量等技术，通过非接触方式测量目标物体表面的特征点或特征曲线，进而确定其三维坐标位置。
在数据处理方面，三坐标测量需要将测得的数据进行处理，以获取目标物体的精确位置和姿态。
数据处理通常包括数据采集、数据处理和数据分析三个步骤。
数据采集是将测得的三维坐标数据进行采集和记录，可以通过数码显示屏、计算机软件等方式进行。
数据处理是对采集的数据进行修正、校准和计算，以提高测量结果的准确性和精度。
数据分析则是对处理后的数据进行统计分析和展示，以得到目标物体的位置、尺寸和姿态等信息。
总的来说，三坐标测量建立在直角坐标系的基础上，通过测量原理和数据处理来实现对目标物体的精密测量。
其优点是精度高、重复性好、测量范围广，可以用于各种尺寸的物体测量，并且适用于不同形状的目标物体。
因此，三坐标测量在制造业、精密机械加工、质量检测等领域有着广泛的应用。
测量中的坐标系有哪些在测量领域中，坐标系是用来描述和定位物体、点或空间位置的重要工具。
不同的测量任务和应用需要使用不同类型的坐标系。
本文将介绍测量中常见的几种坐标系。
1. 直角坐标系直角坐标系是最常见和最基本的坐标系之一。
它使用直角坐标来描述一个点在平面或空间中的位置。
在二维情况下，直角坐标系由水平的 x 轴和垂直的 y 轴组成；在三维情况下，直角坐标系由 x、y 和 z 轴组成。
每个轴上的刻度表示该方向上的距离。
直角坐标系以原点为起始点，通过坐标轴上的正负方向来确定一个点的位置。
例如，在二维直角坐标系中，一个点的位置可以由两个坐标值(x, y)表示，其中 x表示点与 y 轴的距离，y 表示点与 y 轴的距离。
2. 柱坐标系柱坐标系是一种用极坐标来描述点位置的坐标系。
它通常用于描述平面上的点。
柱坐标系由一个极径和一个极角组成。
极径表示点到原点的距离，极角表示点到极轴（一条从原点引出的射线）的角度，一般使用弧度作为单位。
在柱坐标系中，点的坐标表示为(r, θ)。
其中，r 表示极径，θ 表示极角。
例如，一个点的坐标为(2, π/4)，表示该点到原点的距离为 2，与极轴的夹角为π/4。
3. 球坐标系球坐标系是一种在三维空间中描述点位置的坐标系。
与柱坐标系类似，球坐标系也使用极径和极角来表示点的坐标。
但是，球坐标系添加了一个与垂直轴的角度。
球坐标系中，点的坐标表示为(r, θ, φ)。
其中，r 表示点到原点的距离，θ 表示与正 x 轴的夹角，φ 表示与垂直轴的夹角。
例如，一个点的坐标为(3, π/4, π/2)，表示该点到原点的距离为 3，与正 x 轴的夹角为π/4，与垂直轴的夹角为π/2。
4. 区域坐标系区域坐标系是一种二维坐标系，通常用于描述一个区域或区域中的点的位置。
在区域坐标系中，通常会选择一个特定的参考点作为坐标原点，并定义一个规则来测量点与原点的位置。
区域坐标系常用于地理测量和地图制作。
在地理测量中，经纬度就是一种区域坐标系。
