一、水泥搅拌桩试验检测方案（1）水泥土试验为确立该工程深层搅拌桩采纳哪一种水泥掺入比适合，要在工程现场钻孔取土样到有相应资质的实验室做搅拌桩掺入比室内强度试验（保养室的温度为20±2℃，湿度大于 90％，试验所用的水泥与试桩所用水泥一致。

所取土样主要为③层的淤泥质土，分别采纳水泥掺入比12％、 15％， 18%，分别查验了龄期为7 天、 14 天、 28 天、 60 天、 90 天的水泥试块抗压强度，每组试验 6 个试块，共 90 个试块。

按×× 70.7 的水泥沙浆试模进行水泥土的强度试验。

水泥土强度试验的试件编号表 1：试件组号土样水灰比水泥掺入量 % 龄期（天）A1-6 ③层的淤泥质土 1 ： 1 12 7B1-6 ③层的淤泥质土1：1 12 14C1-6 ③层的淤泥质土1：1 12 28D1-6 ③层的淤泥质土 1 ： 1 12 60E1-6 ③层的淤泥质土1：1 12 90F ③层的淤泥质土1：1 15 71-6G1-6 ③层的淤泥质土 1 ： 1 15 14H1-6 ③层的淤泥质土1：1 15 28I1-6 ③层的淤泥质土1：1 15 60J1-6 ③层的淤泥质土1：1 15 90K1-6 ③层的淤泥质土1：1 18 7L1-6 ③层的淤泥质土1：1 18 14M 1-6 ③层的淤泥质土 1 ： 1 18 28N1-6 ③层的淤泥质土1：1 18 60O1-6 ③层的淤泥质土1：1 18 90日期试块编号试块强度实验数据记录表实验温度仪器水泥龄期单轴极限抗压强均匀值备注掺量度（ kpa）A1A2A3A 组试块12% 7天A4A5A6B组试块C组试块O组试块实验员记录员校核员（2）试桩工艺参数确立试验为了确立深层水泥土搅拌桩的施工工艺，特要求做深层水泥土搅拌变径桩试桩，该桩拥有提高地基承载力、控制地基沉降、降低地基办理花费等长处。

试桩按湿法成桩进行试验。

桩排成 10 行，每行 3 根桩，桩与桩成正方形部署，间距分三组×，××，呈每三个一组；1)水泥土搅拌桩的主桩直径Φ 500，扩大的支盘桩径Φ 1000；水泥掺入比为15％，水泥采纳 32.5R 一般硅酸盐水泥。

水泥土搅拌桩复合地基检测方案一.执行标准《土建工程施工质量验收及评定规程》《建筑地基处理技术规范》《电力工程地基处理技术规程》二.检测内容对深层水泥土搅拌桩施工过程中固化剂用量、桩长、桩径、制桩过程中有无断桩现象、搅拌提升时间、复搅次数和复搅长度进行抽查;桩身质量；复合地基的承载力。

三.检测方法本次检测主要采用检查施工记录和计量记录、单桩复合地基静载荷试验、现场开挖观察等方法。

四、检测点的布置原则按照随机选点，面上布置，并对重要拟建建筑物重点检测的原则布置。

五、检测工作量及技术要求1.检查施工记录按照规程规范要求抽查桩体施工记录和计量记录，抽查结果作为布置检测勘探点的依据。

在检查施工记录和计量记录时,主要对固化剂用量、桩长、桩径、制桩过程中有无断桩现象、搅拌提升时间、复搅次数和复搅长度等进行检查，检查严格执行设计及相关规范规程的要求。

2、单桩及复合地基静载荷试验(1)本次地基检测共布置静载荷试验四个区域14个点。

(2)单桩及复合地基静载荷试验用于测定承压板下应力主要影响范围内复合土层的承载力和变形参数，采用圆形刚性承压板。

(3)水泥土搅拌桩处理后的复合地基承载力特征值fs pk≥150kPa,根据设计及相关规范规程的要求，单桩复合地基静载荷试验的最大加载量不小于300kPa o(4)试验基坑坑底深度为桩顶设计标高，基坑底面尺寸不少于4.5m×4.5m o(5)加载设备、沉降观测装置的安装及加载与分级应严格执行相关规范规程的要求进行。

(6)沉降观测时间：每级荷载施加后，每1小时内按5,10,20,30,45,60min测记一次，直至沉降量达到相对稳定标准。

(7)相对稳定标准：每小时沉降量小于下列规定值时(并连续出现两次)，即可加下一级荷载。

相对稳定标准区0∙lmm∕h0(8)终止加载条件：出线下列条件之一时，可终止加载。

a沉降量急剧增大，土被侧向挤出或承压板周围出线明显的裂缝或隆起。

b累计沉降量已大于静荷板宽度的6%0c在某级荷载作用下，荷载板的沉降量已大于前一级沉降增量的2倍，且24小时尚未稳定。

水泥土搅拌桩专项检测方案目录第一章工程概况 (1)第二章检测内容及目的 (1)第三章检测依据及标准 (1)第四章试验检测方法 (1)1搅拌桩钻芯试验 (1)1.1取芯检测法 (1)1.2取芯检测法 (1)1.3选择检测桩的原则 (2)1.4主要设备 (2)1.5钻芯设备 (2)1.6芯样加工设备 (2)1.7 取芯钻探及技术要求 (3)1.8取芯工艺及技术要求 (3)1.9钻孔回填 (4)1.9.1芯样抗压强度试验与强度计算 (4)1.9.2试桩施工工艺要求： (5)2 复合地基静载荷试验 (6)2.8试验方法与原理 (7)2.8.1当出现下列现象之一时可终止试验： (7)2.8.2复合地基承载力特征值的确定： (7)2.8.3单桩复合地基承载力检测 (8)3单桩竖向抗压静载试验 (9)3.1试验设备 (9)3.2加载与量测设备 (10)3.3试验要求 (10)3.4单桩竖向抗压承载力检测 (11)I第一章工程概况工程名称：揭阳科技创意城商务交流用楼配套建设项目建设单位：揭阳市城市投资开发有限公司设计单位：揭阳市建筑设计院监理单位：揭阳市工程建设监理有限公司施工单位：广东电安电力工程有限公司工程地点：揭阳市榕城区（渔湖镇仙阳村）本工程室外地坪地基处理采用水泥搅拌桩，浆液搅拌法，桩径为500mm，桩长12m，桩间距1750mm，梅花式公布，水泥土搅拌桩共2067根，长度共24804m。

第二章检测内容及目的⑴试验内容：水灰比、抽芯、复合地基静载荷试验、单桩竖向抗压静载试验、⑵试验目的：?取芯法是从结构上钻取芯样，评定结构质量的一种检测方法，和非破损方法并列互补优势：方法简单，结构信息直接、真实，不需转换劣势：半破损（微破损），成本较高、工时较长。

?判定竖向抗压承载力以及复合地基承载力是否满足设计要求。

第三章检测依据及标准⑴揭阳市建筑设计院提供的设计图纸；⑵《建筑地基基础设计规范》（GB50007-2011）用于现场检测参考《建筑基桩检测技术规范》(JGJ106-2014)：用于现场检测及报告编写《建筑地基处理技术规范》(JGJ 79-2012)：用于现场检测及报告编写《钻芯法检测混凝土强度技术规程》（CECS 03:2007）用于现场检测参考第四章试验检测方法1搅拌桩钻芯试验1.1取芯检测法1.2取芯检测法是一种直观准确的搅拌桩施工质量的检测方法。

水泥搅拌桩检测1. 简介水泥搅拌桩是一种常用的地基处理技术，通常用于建筑物或桥梁的基础工程中。

在水泥搅拌桩的施工过程中，需要进行检测以确保其质量符合要求。

本文将介绍水泥搅拌桩的检测方法，以及常见的问题和解决办法。

2. 检测方法2.1 钻孔取样法钻孔取样法是较为常用的水泥搅拌桩检测方法。

检测员在水泥搅拌桩附近钻取钻孔，在钻孔内取样后送往实验室进行检测。

该方法可以检测水泥搅拌桩的强度、孔隙率、压缩性质等参数。

不过，该方法存在着取样位置难以确定和取样量较小的缺点，容易产生不确定因素。

2.2 无损检测法无损检测法是一种通过水泥搅拌桩表面或孔内进行测量的检测方法。

其优点是不会对搅拌桩造成损害，能够提供全局及局部的信息。

常见的无损检测有超声波检测、电磁波检测和地震波检测等。

但是，各种无损检测法的适用条件不同，也有各自的局限性。

2.3 阻抗法阻抗法是依据水泥搅拌桩内部结构的变化，通过对反射和散射信号的分析以检测其隐蔽质量。

通过在钢筋内导入压电片或铁磁材料，发射信号并接收反射信号来进行检测。

该方法可以检测出水泥搅拌桩的纵向和横向波阻抗衰减特性以及周期性变化，从而对其质量进行分析判断。

2.4 微应变测量法微应变测量法是对水泥搅拌桩的横向和纵向应变进行测量并进行数据分析的方法。

其优点是精度高、可靠性强、反应速度快，可以对多个参数进行检测。

此外，该方法需要在施工过程中安装微应变计等仪器，因此在操作上比其他方法要求更高。

3. 常见问题和解决办法3.1 检测结果出现误差检测结果出现误差通常是由于测量仪器的准确性和施工过程中的操作不当所引起的。

在使用测量仪器时需要确保其准确性，而在施工过程中需要严格遵守操作规程，避免操作不当所导致的质量问题。

3.2 检测数据不一致如果从不同的检测方法中获得的数据存在差异，需要进行进一步分析和比较，找出其差异的原因。

在分析差异时需要注意测量的条件、采样的位置、取样的数量等因素，以找出差异的根源并对其进行改善。

1 总则1.0.1 为确保水泥土工程的施工质量，统一水泥土配合比设计方法，满足设计和施工要求，使之达到技术可靠，经济适用，科学配置，特制定本规程。

1.0.2 本规程适用于采用水泥作为固化剂加固软弱土的水泥土配合比设计。

1.0.3 水泥土配合比设计的任务是根据土样情况，结合水泥、水源、外加剂、掺合料的各项参数指标计算各材料的用量，并经试验室试配、调整后确定每立方米水泥土各材料的用量。

1.0.4 在进行水泥土配合比设计时，除应遵守本规程的规定外，还应符合国家现行相关标准的规定。

2 术语、符号2.1 术 语2.1.1 水泥土 Soil mixed with cement待加固的软弱土中注入水泥浆（或水泥干粉）并经搅拌处理后形成的拌合物。

2.1.2 水泥掺入比 Ratio of cement usage to soil掺入的水泥质量与湿土的质量比值，以百分数表示。

2.1.3 无侧限抗压强度 Unconfined compressive strength试件在无侧向压力的条件下，抵抗轴向压力的极限强度。

2.1.4 水灰比 Ratio of water to cement用于拌合湿土的水泥浆中水与水泥的质量比。

2.1.5 水泥土配合比设计 Mixed proportion design for soil mixed with cement根据土样、水泥等原材料情况，在试验室内进行计算、试配、调整、确定每立方米水泥土各材料用量的全过程。

2.1.6 水泥土含水率 Rate of water content in soil mixed with cement在水泥土中水的质量与拌合物干质量的比值，以百分数表示。

2.2 符 号0,cs f ——水泥土试配强度（MPa ）d cs f 90,——水泥土90d 无侧限抗压强度设计值（MPa ）σ ——施工水平（包括施工机械，人员操作及管理等）系数α ——水泥掺入比0s m ——基准配合比每立方米水泥土的湿土用量（kg/m 3）0c m ——基准配合比每立方米水泥土的水泥用量（kg/m 3）0w m ——基准配合比每立方米水泥土中水泥浆用水量（kg/m 3）s m ——每立方米水泥土的湿土用量（kg/m 3）c m ——每立方米水泥土的水泥用量（kg/m 3）w m ——每立方米水泥土中水泥浆用水量（kg/m 3）cs ρ ——水泥土的假定密度（kg/m 3）C ——水泥浆水灰比cs w ——水泥土含水率（％）L w ——土的液限（％）P w ——土的塑限（％）w ——土的天然含水率（％）t cs ,ρ ——水泥土表观密度实测值（kg/m 3） c cs ,ρ ——水泥土表观密度计算值（kg/m 3）δ ——水泥土配合比校正系数3 材料要求3.0.1 土样应根据工程实际情况选择有代表性的土层，分别取样。

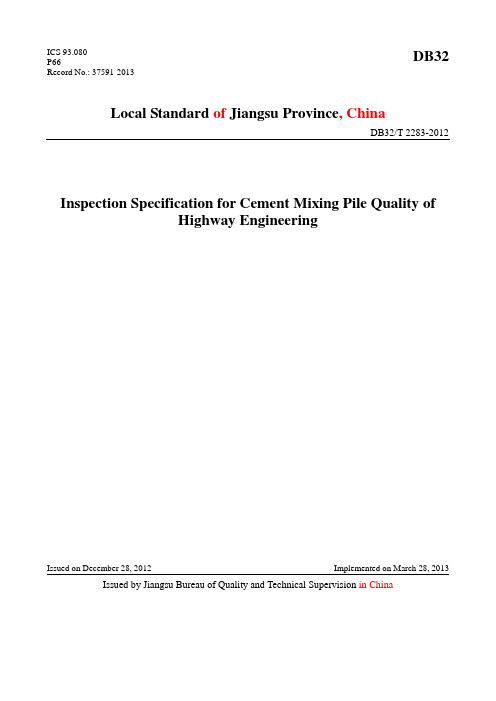

ICS 93.080P66备案号：37591-2013 DB32江苏省地方标准DB32/T 2283-2012公路工程水泥搅拌桩成桩质量检测规程Inspection Specification for Cement Mixing pile Quality ofHighyway Engineerings2012-12-28发布 2013-03-28实施江苏省质量技术监督局 发 布DB32/T 2283-2012目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (2)3 现场检测 (4)3.1 仪器设备 (4)3.2 人员配备 (4)3.3 检测桩的确定 (4)3.4 开钻前准备 (4)3.5 钻探及取样 (5)3.6 标准贯入试验 (5)3.7 芯样描述 (6)4 室内试验 (8)4.1 试验设备 (8)4.2 试验操作流程 (8)4.2.1 收样验样 (8)4.2.2 开样切样 (8)4.2.3 记录测量 (8)4.2.4 试验 (8)4.2.5 试验成果整理 (9)5 质量检验与评判 (10)5.1 一般规定 (10)5.2 水泥搅拌桩检施工质量的基本要求 (10)5.3 水泥搅拌桩质量评分标准 (10)6 检测报告编制 (12)附录A (13)附录B (14)DB32/T 2283-2012前 言本标准按照GB/T 1.1-2009《标准化工作导则 第1部分：标准的结构和编写》进行编制。

本标准参照《江苏省高速公路水泥搅拌桩检测工作实施细则》苏高技（2003）147号及《江苏省高速公路水泥搅拌桩检测工作实施细则》的补充规定苏高技（2003）250号，经过广泛调查研究，充分分析江苏省高速公路多年水泥搅拌桩成桩质量的规律，认真总结江苏省水泥搅拌桩检测的实践经验和研究成果，并在广泛征求意见的基础上制定而成。

本标准附录A为规范性附录，附录B为资料性附录。

本标准由江苏省交通工程建设局提出并归口。

水泥搅拌桩试验检测方案（1）水泥土试验为确定该工程深层搅拌桩采用哪种水泥掺入比合适，要在工程现场钻孔取土样到有相应资质的实验室做搅拌桩掺入比室内强度试验（养护室的温度为20±2℃，湿度大于90％，试验所用的水泥与试桩所用水泥一致。

所取土样主要为③层的淤泥质土，分别采用水泥掺入比12％、15％，18%，分别检验了龄期为7天、14天、28天、60天、90天的水泥试块抗压强度，每组试验6个试块，共90个试块。

按70.7×70.7×70.7的水泥砂浆试模进行水泥土的强度试验。

水泥土强度试验的试件编号表1：试件组号土样水灰比水泥掺入量% 龄期（天）A1-6③层的淤泥质土1：1 12 7B1-6③层的淤泥质土1：1 12 14C1-6③层的淤泥质土1：1 12 28D1-6③层的淤泥质土1：1 12 60E1-6③层的淤泥质土1：1 12 90F1-6③层的淤泥质土1：1 15 7G1-6③层的淤泥质土1：1 15 14H1-6③层的淤泥质土1：1 15 28I1-6③层的淤泥质土1：1 15 60J1-6③层的淤泥质土1：1 15 90K1-6③层的淤泥质土1：1 18 7L1-6③层的淤泥质土1：1 18 14M1-6③层的淤泥质土1：1 18 28N1-6③层的淤泥质土1：1 18 60O1-6③层的淤泥质土1：1 18 90试块强度实验数据记录表日期实验温度仪器实验员记录员校核员（2）试桩工艺参数确定试验为了确定深层水泥土搅拌桩的施工工艺，特要求做深层水泥土搅拌变径桩试桩，该桩具有提高地基承载力、控制地基沉降、降低地基处理费用等优点。

试桩按湿法成桩进行试验。

桩排成10行，每行3根桩，桩与桩成正方形布置，间距分三组1.5×1.5m，2.0×2.0m, 2.5×2.5m，呈每三个一组；1)水泥土搅拌桩的主桩直径Φ500，扩大的支盘桩径Φ1000；水泥掺入比为15％，水泥采用32.5R普通硅酸盐水泥。

目录一、依据的检测标准及技术要求 (1)二、适用范围 (1)三、检测内容及频率 (1)四、检测原理 (1)五、检测龄期的要求 (2)六、试验准备 (2)七、检测方法 (2)八、检测数据的整理 (5)九、检测结果的判别、评定 (5)十、检测报告 (6)水泥搅拌桩取芯法检测方案一、依据的检测标准及技术要求（1）本检测方案依据的检测标准及技术要求是：《建筑基桩检测技术规范》（JGJ 106-2014）。

（2）项目公司管理文件及设计图纸、资料；二、适用范围适用于检验水泥搅拌桩的桩长、桩身材料强度和桩身完整性。

三、检测内容及频率3.1 检测内容①检测桩身材料的质量情况，如桩身材料的胶结状况、含灰量是否正常、桩身完整性等，桩身材料强度是否符合设计要求；②施工记录桩长是否真实。

3.2 检测频率检测频率为总桩数的1%～2%。

四、检测原理采用钻芯法对水泥搅拌桩进行检测，是在桩身上沿长度方向钻取芯样，通过对芯样的观察和测试，用以评价成桩质量。

钻机工作主要由钻机本身、钻塔、泥浆泵三大块组成。

其中钻机本身又由钻盘（夹钻杆）、液压泵站、提升轮、主轴传动箱、离合器、水龙头、液压操纵系统、机身等部分组成。

工作时将钻杆夹持在钻盘上，利用动力（电动机或柴油发动机）通过传动系统带动旋转，钻杆的最前端安装有钻头，进给力由液压系统控制，当钻进一定深度，再接长钻杆，如此反复，进行钻孔，直至将孔钻到所需深度。

图1 钻机工作原理钻塔是用来下钻和提钻时，用于吊装钻杆的支架，通过提升轮的正、反转，用高强钢绞线提钻和下钻。

泥浆泵是在钻井时，给钻头冷却时供水的高压泵，因为钻孔时钻头需要冷却，同时又要将钻出的沙石泥土排出，所以通过钻杆中心的孔将高压水输送的钻头，同时高压水连同泥沙从钻杆四周被挤出孔内。

五、检测龄期的要求水泥搅拌桩龄期要达到28d。

六、试验准备6.1 收集和了解检测工程概况①工程项目名称，建设、设计、施工、监理单位名称；②场地工程地质勘察报告；③桩基本参数：桩型、桩径、桩长、桩身强度；④桩位图及桩基施工记录。

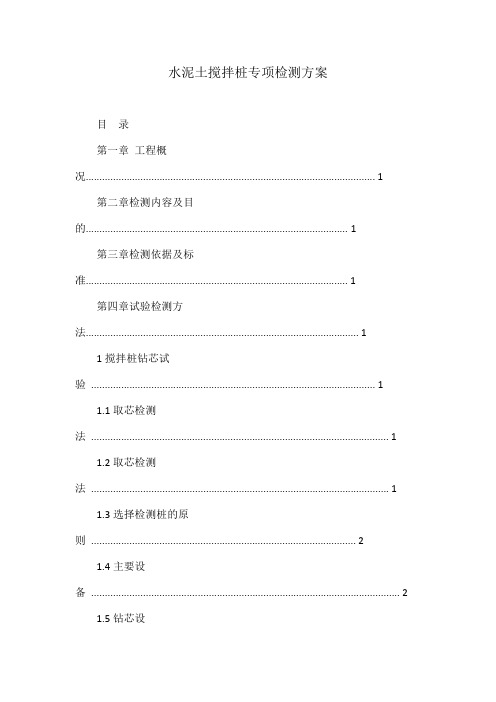

水泥土搅拌桩专项检测方案水泥土搅拌桩专项检测方案目录第一章工程概况 (1)第二章检测内容及目的 (1)第三章检测依据及标准 (1)第四章试验检测方法 (2)1搅拌桩钻芯试验 (2)取芯检测法 (2)取芯检测法 (2)选择检测桩的原那么 (2)主要设备 (3)钻芯设备 (3)芯样加工设备 (3)取芯钻探及技术要求 (4)取芯工艺及技术要求 (4)钻孔回填 (4)芯样抗压强度试验与强度计算 (5)试桩施工工艺要求： (6)2复合地基静载荷试验 (7)试验方法与原理 (8)当出现以下现象之一时可终止试验：.............. .. (9)复合地基承载力特征值确实定： (9)II水泥土搅拌桩专项检测方案单桩复合地基承载力检测........................................................ . 10 3单桩竖向抗压静载试验......................................................... . 12 试验设备. (12)加载与量测设备. (12)试验要求 (13)单桩竖向抗压承载力检测 (14)III水泥土搅拌桩专项检测方案水泥土搅拌桩专项检测方案第一章工程概况工程名称：揭阳科技创意城商务交流用楼配套建设工程建设单位：揭阳市城市投资开发设计单位：揭阳市建筑设计院监理单位：揭阳市工程建设监理施工单位：广东电安电力工程工程地点：揭阳市榕城区〔渔湖镇仙阳村〕本工程室外地坪地基处理采用水泥搅拌桩，浆液搅拌法，桩径为500mm，桩长12m，桩间距1750mm，梅花式公布，水泥土搅拌桩共2067根，长度共24804m。

第二章检测内容及目的⑴试验内容：水灰比、抽芯、复合地基静载荷试验、单桩竖向抗压静载试验、⑵试验目的：取芯法是从结构上钻取芯样，评定结构质量的一种检测方法，和非破损方法并列互补优势：方法简单，结构信息直接、真实，不需转换劣势：半破损〔微破损〕，本钱较高、工时较长。
