106 垂直剖面法一、第一节VSP 野外资料采集（一）垂直剖面法的基本概念在地表附近一些点激发地震波，沿井孔不同深度布置检波器观测，这种方法称为垂直剖面法（vertical seisic profiling ）突部就是一种井中观测方法。
它是地震测井的一个发展，地震测井100-200米。
特点（１）每次按收一个检波器的记录，之后依次向上提检波器，得到多次记录 （２）上行波，下行波时距曲线对称。
优点：（１）通过观测波场在垂直方向的分布来研究地质剖面垂向变化，波的运动学，动力学特征更明显，更直接。
（２）检波器离目的层很近，可记录到较准确的地震子波波形，便于反褶积。
（３）避开地表，低降速带变化的干扰，随机噪声小，易于准确识别各种波 （４）可以接收上行波，下行波，转换波向，地面按收只能利用上行波。
（５）准确地观测质点偏振的方向，这一参数可用来研究波的性质和地层岩性的性质。
发展趋势：地表地震记录联合反Ｘ地下参数，识别岩性，研究波的性质，井间层等方向有很大的作用。
（二）ＶＳＰ震源１、 选择震源的一般原则（１）其震源最好与井旁地震剖面震源波形一致。
ＶＳＰ资料的应用之一就是帮助地面地震资料的解释，当两者即用震源一致时，同样的震源子波表现出的反射特征也一样，这就容易实现地表资料和ＶＳＰ资料的统一解释，不一致时，可通过子波互等化反褶积等使两种子波等价（２）各次激发的震源子波应具有高度的一致性和重复性。
目前除苏联使用多道井下仪以外，其它都使用每次激发井下检波器只在一个深度上记录，因此为了以较小的深度间隔在整个井式一段井上进行观测，就需要在地表同一位置激发数十到数百次，这些多次激发，先后在各个深度观测，最后拼成的ＶＳＰ地震记录，只有当震源子波互相一致时才便于对比。
震源 井Ｈ107（３）输出强度适中在记录地表地震资料时，很多地球物理学家已经发现震源输出越强越好的观点并不正确，ＶＳＰ中更是这样，如图三，表明，垂直地震剖面的下行波通常比上行波强得多，但ＶＳＰ资料的大部分应用都涉及到对Ｘ上行波的分析和解释，另外，随着震源强度增加，线部交混器响也明 显增强，因而引起下行波的数目增 多和振幅增强，上行波被这些下行 波淹没所带来坏处或许比上行波本 身能量增强的影响更大，因此应选 强度适中的震源为宜。
俄罗斯垂直地震剖面（VSP）测井仪АМЦ-ВСП-3-48 (MSAT-3-48)俄罗斯垂直地震剖面（VSP）测井仪，原名叫三维矿井地震波探矿模数数控仪АМЦ-ВСП-3-48。
从1983年开始该设备已生产了几个型号，当时，在其总设计思路不改变的前提下，经过了7次改型。
在俄罗斯及其邻国的主要石油天然气产地地质物理部门中有30多套这种仪器在使用。
基于这种原因，将АМЦ-ВСП型仪器定为工业标准。
两套8模量АМЦ-ВСП型仪器，以下简称MSANT(Modular Seismic Array Tool)，于1997年起Schlumberger公司开始使用，已有两套设备（设备名缩写为MSAT）被斯伦贝谢公司购买使用。
这影响了ВСП仪器的改进以及在国外使用仪器的改进。
该设备受到CONOCO和EXXON公司的高度评价。
АМЦ-ВСП仪器的基本思路是应用了定中心差多路传输模量图，它是由测试时间与数据向地面记录器传输时间分离的多模数矿井探测器获取的。
在数据传输之前，在每一个接收模数内部都进行数据缓冲。
地面设备与矿井模数之间的信息转换是通过成组和单独的选项以“问—答”的形式进行的。
该设备可对每个测量点的地震接收器指标进行标准化，这使得可以进行精确地三分量测量，并可使用高精确极化多波方法处理数据。
可进行0.125毫秒数字化步长的精确测量，用于井间地震X线成像，用于解决工程地质问题，以及用于研究小振幅煤矿构造地质学。
工艺软件包还包括一个专门的程序，用于进行微地震，用于选择一个合理的地震激发深度，以获得高质量的垂直地震数据。
1、仪器简介仪器的地面部分包括小而易搬动的模块，模块包括矿井仪器电源的程控模块、笔记本电脑NOTEBOOK和接口组，可以对套管井或裸眼井进行高灵敏三分量地震测量。
测量设备包括：数字式多短节地震井下探测器，该探测器由三个相同的接收短节、转发器及伽马短节组成，接收短节之间使用跨接电缆联接。
地面设备，包括一台笔记本电脑、程控电源及接口模块，接口模块与井下探测器进行数据遥传、与地震激发同步系统联接，并记录信号。

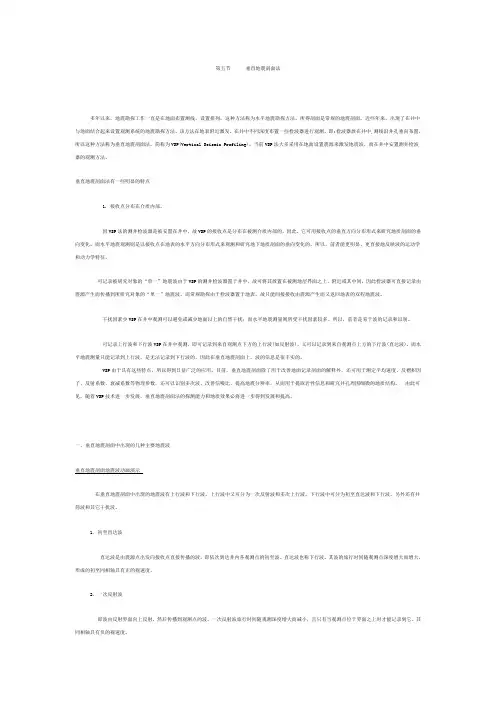

第五节垂直地震剖面法多年以来，地震勘探工作一直是在地面布置测线，设置排列，这种方法称为水平地震勘探方法。
所得剖面是常规的地震剖面。
近些年来，出现了在井中与地面结合起来设置观测系统的地震勘探方法。
该方法在地表附近激发，在井中不同深度布置一些检波器进行观测。
即:检波器放在井中,测线沿井孔垂向布置，所以这种方法称为垂直地震剖面法，简称为VSP(Vertical Seismic Profiling)。
当前VSP法大多采用在地面设置震源来激发地震波，而在井中安置测井检波器的观测方法。
垂直地震剖面法有一些明显的特点1. 接收点分布在介质内部。
因VSP法的测井检波器是被安置在井中，故VSP的接收点是分布在被测介质内部的，因此，它可用接收点的垂直方向分布形式来研究地质剖面的垂向变化，而水平地震观测则是以接收点在地表的水平方向分布形式来观测和研究地下地质剖面的垂向变化的，所以，前者能更明显、更直接地反映波的运动学和动力学特征。
可记录被研究对象的“单一”地震波由于VSP的测井检波器置于井中，故可将其放置在被测地层界面之上、附近或其中间，因此检波器可直接记录由震源产生而传播到所研究对象的“单一”地震波。
而常规勘探由于检波器置于地表，故只能间接接收由震源产生而又返回地表的双程地震波。
干扰因素少VSP在井中观测可以避免或减少地面以上的自然干扰；而水平地震测量则所受干扰因素较多。
所以，前者是易于波的记录和识别。
可记录上行波和下行波VSP在井中观测，即可记录到来自观测点下方的上行波(如反射波)，又可以记录到来自观测点上方的下行波(直达波)，而水平地震测量只能记录到上行波，是无法记录到下行波的，因此在垂直地震剖面上，波的信息是很丰实的。
VSP由于具有这些特点，所以得到日益广泛的应用。
目前，垂直地震剖面除了用于改善地面记录剖面的解释外，还可用于测定平均速度、反褶积因子、反射系数、衰减系数等物理参数，还可以识别多次波、改善信噪比、提高地震分辨率，从而用于提取岩性信息和研究井孔周围细微的地质结构。
