实验二 表面粗糙度测量表面粗糙度的测量方法常用的有光切法,光波干涉法及针触法等.工厂的车间中常用的还有粗糙度样板直接和被测工件对照的比较法，以及利用塑性和可铸性材料将被测工件表面的加工痕迹复印下来，然后再测量复印的印模，从而确定被测工件的表面粗糙度级别的印模法。
实验目的1. 建立对表面粗糙度评定的感性知识；2. 学习用双管显微镜（光切法）和干涉显微镜（干涉法）及电动式轮廓仪（针描法）测量表面粗糙度的方法。
实验2-1 用双管显微镜测量表面粗糙度Rz 值一、测量原理及计量器具说明参看图2-1，微观不平度十点高度Rz 是在取样长度l 内，从平行于轮廓中线m 的任意一条线算起，到被测轮廓的五个最高点（峰）和五个最低点（谷）之间的平均距离，即 135********Z (h +h +h +h +h )(h +h +h +h +h )R =5图2-1图2-2双管显微镜能检测1-80μm的表面粗糙度的Rz值。
双管显微镜的外形如图2-2所示。
它有1-光源；2-立柱；3-锁紧螺钉；4-微调手轮；5-横臂；6-升降螺母； 7-底座；8-纵向千分尺9-工作台固紧螺钉；10-横向千分尺；11-工作台；12-物镜组；13-手柄；14-壳体；15-测微鼓轮；16-目镜；17-照相机安装孔等部分组成。
双管显微镜是利用光切原理来测量表面粗糙度的，如图3所示，被测表面为P1、P2阶梯表面，当一平行光束从45°方向投射到阶梯表面上时，就被折成S1和S2两段。
从垂直于光束的方向上就可在显微镜内看到S1和S2两段光带的放大象S1ˊ和S2ˊ。
同样，S1和S2之间的距离h也被放大为S1ˊ和S2ˊ之间的距离h1ˊ。
通过测量和计算，可求得被测表面的不平度高度h。
图4为双管显微镜的光学系统图。
由光源1发出的光，经聚光镜2、狭缝3、物镜4，以45°方向投射到被测工件表面上。
调整仪器使反射光束进入与投射光管垂直的观察光管内，经物镜5成象在目镜分划板上，通过目镜可观察到不平的光带（图5b）。

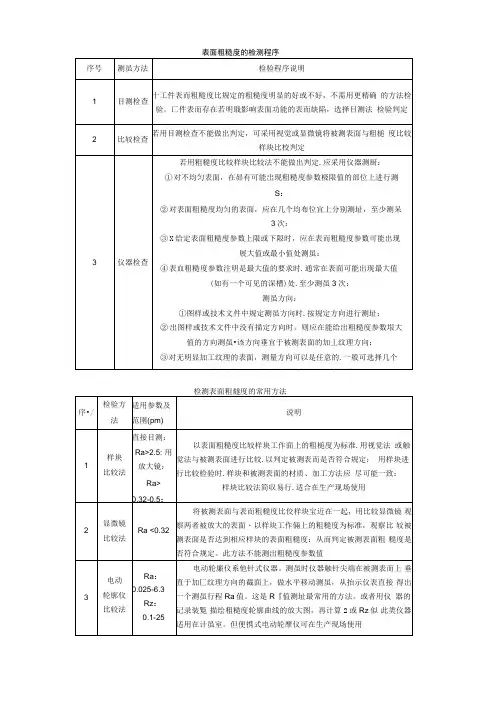

表面粗糙度怎么测量测量表面粗糙度的方法详解Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#表面粗糙度怎么测量_ 测量表面粗糙度的方法内容来源网络，由深圳机械展收集整理！表面粗糙度的检测,我们常用的有以下几中方法1.显微镜比较法,；将被测表面与表面粗糙度比较样块靠近在一起，用比较显微镜观察两者被放大的表面，以样块工作面上的粗糙度为标准，观察比较被测表面是否达到相应样块的表面粗糙度；从而判定被测表面粗糙度是否符合规定。
此方法不能测出粗糙度参数值2.光切显微镜测量法，Rz：～100；光切显微镜(双管显微镜)是利用光切原理测量表面粗糙度的方法。
从目镜观察表面粗糙度轮廓图像，用测微装置测量Rz值和Ry值。
也可通过测量描绘出轮廓图像，再计算Ra值，因其方法较繁而不常用。
必要时可将粗糙度轮廓图像拍照下来评定。
光切显微镜适用于计量室3.样块比较法,直接目测：；用放大镜：～；以表面粗糙度比较样块工作面上的粗糙度为标准，用视觉法或触觉法与被测表面进行比较，以判定被测表面是否符合规定用样块进行比较检验时，样块和被测表面的材质、加工方法应尽可能一致；样块比较法简单易行，适合在生产现场使用4.电动轮廓仪比较法，Ra：～；Rz：～25；电动轮廓仪系触针式仪器。
测量时仪器触针尖端在被测表面上垂直于加工纹理方向的截面上，做水平移动测量，从指示仪表直接得出一个测量行程Ra值。
这是Ra值测量常用的方法。
或者用仪器的记录装置，描绘粗糙度轮廓曲线的放大图，再计算Ra或Rz 值。
此类仪器适用在计量室。
但便携式电动轮廓仪可在生产现场使用5干涉显微镜测量法，Rz：.032～；涉显微镜是利用光波干涉原理，以光波波长为基准来测量表面粗糙度的。
被测表面有一定的粗糙度就呈现出凸凹不平的峰谷状干涉条纹，通过目镜观察、利用测微装置测量这些干涉条纹的数目和峰谷的弯曲程度，即可计算出表面粗糙度的Ra值。
-- 外表粗糙度的测量目录一、外表粗糙度的检测2二、外表粗糙度的测量3三、参考标准4四、参考文献5一、外表粗糙度的检测外表粗糙度是指加工外表具有的较小间距和微小峰谷不平度。
其两波峰或两波谷之间的距离〔波距〕很小〔在1mm以下〕，用肉眼是难以区别的，因此它属于微观几何形状误差。
外表粗糙度越小，那么外表越光滑。
外表粗糙度的大小，对机械零件的使用性能有很大的影响，主要表现在以下几个方面：1〕外表粗糙度影响零件的耐磨性。
外表越粗糙，配合外表间的有效接触面积越小，压强越大，磨损就越快。
2〕外表粗糙度影响配合性质的稳定性。
对间隙配合来说，外表越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈，降低了联结强度。
3〕外表粗糙度影响零件的疲劳强度。
粗糙零件的外表存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度。
4〕外表粗糙度影响零件的抗腐蚀性。
粗糙的外表，易使腐蚀性气体或液体通过外表的微观凹谷渗入到金属层，造成外表腐蚀。
5〕外表粗糙度影响零件的密封性。
粗糙的外表之间无法严密地贴合，气体或液体通过接触面间的缝隙渗漏。
6〕外表粗糙度影响零件的接触刚度。
接触刚度是零件结合面在外力作用下，抵抗接触变形的能力。
机器的刚度在很大程度上取决于各零件之间的接触刚度。
7〕影响零件的测量精度。
零件被测外表和测量工具测量面的外表粗糙度都会直接影响测量的精度，尤其是在精细测量时。
此外，外表粗糙度对零件的镀涂层、导热性和接触电阻、反射能力和辐射性能、液体和气体流动的阻力、导体外表电流的流通等都会有不同程度的影响。
●外表粗糙度根本术语：取样长度：评定外表粗糙度所规定的一段基准线长度。
应与外表粗糙度的大小相适应。
规定取样长度是为了限制和减弱外表波纹度对外表粗糙测量结果的影响，一般在一个取样长度应包含5个以上的波峰和波谷。
评定长度：为了全面、充分地反映被测外表的特性，在评定或测量外表轮廓时所必需的一段长度。
实验3利用光切显微镜测量表面粗糙度一、实验目的1． 了解用光切显微镜测量表面粗糙度的原理和方法；2． 加深对表面粗糙度评定参数轮廓的最大高度Rz 的理解。
二、测量原理及计量器具说明 （一）仪器概述光切显微镜以光切法测量和观察机械制造中零件加工表面的微观几何形状，在不破坏表面的条件下，测出截面轮廓的微观不平度和沟槽宽度的实际尺寸。
此外，还可测量表面上个别位置的加工痕迹和破损。
本仪器适用于测量Rz0.8～80微米表面粗糙度， （二）规格摄影装置放大倍数 约6倍 测量不平度范围 ≈（0.8～80）微米 （三）工作原理仪器是采用光切法测量被测表面的微观不平度，其工作原理如图3-1所示：图3-1狭缝被光源发出的光线照射后，通过物镜发出一束光带以倾斜450方向照射在被测量的表面上。
具有齿状的不平表面，被光亮的具有平直边缘的狭缝象的亮带照射后，表面的波峰在S 点产生反射，波谷在S ‘点产生反射，通过观测显微镜的物镜，它们各成象在分划板的a 和a ‘点。
在目镜中观察到的即为具有与被测表面一样的齿状亮带如图3-2b ，通过目镜的分划板与测微器测出a 点到a ’之间的距离N ，被测表面的微观不平度h 即为：(1) 245cos 0V N V N h ==V —物镜放大倍数为了测量和计算方便，测微目镜中十字线的移动方向(图3-2a)和被测景光带边缘宽度h 1ˊ成45度斜角（图3-2b)，故目镜测微器刻度套筒上的读数值h1〞与不平度高度的关系为；图3-2（四）结构仪器的外形如图3-3、图3-4所示。
基座1上装有立柱2，显微镜的主体通过横臂3和立柱联结，转动手轮4)将横臂(3)和立柱联结，转动手轮(4)将横臂(3)沿立柱(3)上下移动，此时显微镜进行粗调焦，并用旋手(5)将横臂固在立柱上。
显微镜的光学系统压缩在一个封闭的壳体（16）内，在壳体上装有可替换的物镜组（12）（它们插在滑板上用手柄（7）借弹簧力固紧）、测微目镜（11）、照明灯（8）及摄影装置的插座（9）等。
众所周知，表面粗糙度表征了机械零件表面的微观几何形状误差。
对粗糙度的评定，主要分为定性和定量两种评定方法，所谓定性评定就是将待测表面和已知的表面粗糙度比较样块相互比较，通过目测或者借助于显微镜来判别其等级；而定量评定则是通过某些测量方法和相应的仪器，测出被测表面的粗糙度的主要参数，这些参数是Ra，Rq，Rz，Ry ；他们代表的意义是：Ra 是轮廓的算术平均偏差，即在取样长度内被测轮廓偏距绝对值之和的算术平均值。
Rq 是轮廓的均方根偏差：在取样长度内轮廓偏距的均方根值。
Rz 是微观不平度的10点高度：在取样长度内5个最大的轮廓峰高与5个最大的轮廓谷深的平均值之和。
Ry 是轮廓的最大高度：在取样长度内轮廓的峰顶线与轮廓谷底线中线的最大距离。
目前常用的表面粗糙度测量方法主要有样板比较法，光切法，干涉法，触针法等。
1. 比较法它是在工厂里常用的方法，用眼睛或放大镜，对被测表面与粗糙度样板比较，或用手摸靠感觉来判断表面粗糙度的情况；这种方法不够准确，凭经验因素较大，只能对粗糙度参数值较大情况，给个大概范围的判断。
2. 光切法它是利用光切原理来测量表面粗糙度的方法。
在实验室中用光切显微镜或者双管显微镜就可实现测量，它的测量准确度较高，但它是与对Rz，Ry 以及较为规则的表面测量，不适用于对测量粗糙度较高的表面及不规则表面的测量。
3. 干涉法它是利用光学干涉原理测量表面粗糙度的一种方法。
这种方法要找出干涉条纹，找出相邻干涉带距离和干涉带的弯曲高度，就可测出微观不平度的实际高度；这种方法调整仪器比较麻烦，不太方便，其准确度和光切显微镜差不多；4. 触针法它是利用仪器的测针与被测表面相接触，并使测针沿其表面轻滑过测量表面粗糙度的测量方法。
采用这种方法的仪器最广泛的就是电动轮廓仪，它的特点是：显示数值直观，可测量许多形状的被测表面，如轴类，孔类，锥体，球类，沟槽类工件，测量时间少，方便快捷。
它可分为便携式和台式电动轮廓仪，便携式仪器可在现场进行测量，携带方便；带记录仪的电动轮廓仪，可绘制出表面的轮廓曲线，带微机的轮廓仪可显示轮廓的形状情况，并有打印机打印出数据和表面的轮廓线，便于分析和比较。
表面粗糙度怎么测量_ 测量表面粗糙度的方法内容来源网络，由深圳机械展收集整理！表面粗糙度的检测,我们常用的有以下几中方法1.显微镜比较法,Ra0.32；将被测表面与表面粗糙度比较样块靠近在一起，用比较显微镜观察两者被放大的表面，以样块工作面上的粗糙度为标准，观察比较被测表面是否达到相应样块的表面粗糙度；从而判定被测表面粗糙度是否符合规定。
此方法不能测出粗糙度参数值2.光切显微镜测量法，Rz：0.8～100；光切显微镜(双管显微镜)是利用光切原理测量表面粗糙度的方法。
从目镜观察表面粗糙度轮廓图像，用测微装置测量Rz值和Ry值。
也可通过测量描绘出轮廓图像，再计算Ra值，因其方法较繁而不常用。
必要时可将粗糙度轮廓图像拍照下来评定。
光切显微镜适用于计量室3.样块比较法,直接目测：Ra2.5；用放大镜：Ra0.32～0.5；以表面粗糙度比较样块工作面上的粗糙度为标准，用视觉法或触觉法与被测表面进行比较，以判定被测表面是否符合规定用样块进行比较检验时，样块和被测表面的材质、加工方法应尽可能一致；样块比较法简单易行，适合在生产现场使用4.电动轮廓仪比较法，Ra：0.025～6.3；Rz：0.1～25；电动轮廓仪系触针式仪器。
测量时仪器触针尖端在被测表面上垂直于加工纹理方向的截面上，做水平移动测量，从指示仪表直接得出一个测量行程Ra值。
这是Ra值测量常用的方法。
或者用仪器的记录装置，描绘粗糙度轮廓曲线的放大图，再计算Ra或Rz值。
此类仪器适用在计量室。
但便携式电动轮廓仪可在生产现场使用5干涉显微镜测量法，Rz：.032～0.8；涉显微镜是利用光波干涉原理，以光波波长为基准来测量表面粗糙度的。
被测表面有一定的粗糙度就呈现出凸凹不平的峰谷状干涉条纹，通过目镜观察、利用测微装置测量这些干涉条纹的数目和峰谷的弯曲程度，即可计算出表面粗糙度的Ra值。
必要时还可将干涉条纹的峰谷拍照下来评定。
干涉法适用于精密加工的表面粗糙度测量。
