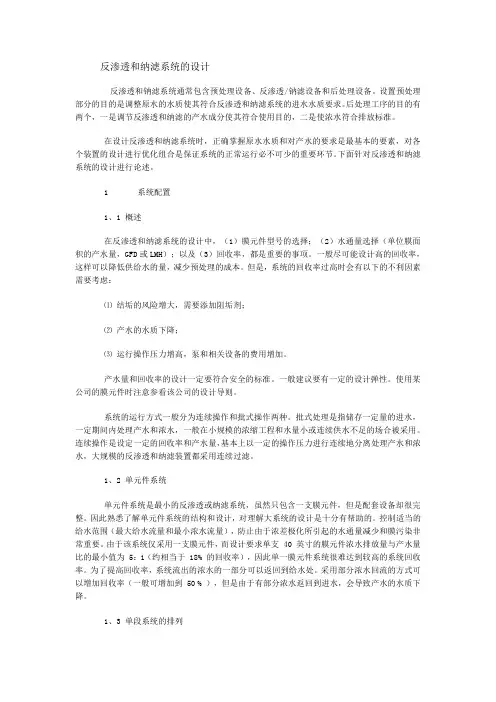

反渗透和纳滤系统的设计反渗透和钠滤系统通常包含预处理设备、反渗透/钠滤设备和后处理设备。
设置预处理部分的目的是调整原水的水质使其符合反渗透和纳滤系统的进水水质要求。
后处理工序的目的有两个,一是调节反渗透和纳滤的产水成分使其符合使用目的,二是使浓水符合排放标准。
在设计反渗透和纳滤系统时,正确掌握原水水质和对产水的要求是最基本的要素,对各个装置的设计进行优化组合是保证系统的正常运行必不可少的重要环节。
下面针对反渗透和纳滤系统的设计进行论述。
1 系统配置1、1 概述在反渗透和纳滤系统的设计中,(1)膜元件型号的选择;(2)水通量选择(单位膜面积的产水量,GFD或LMH);以及(3)回收率,都是重要的事项。
一般尽可能设计高的回收率,这样可以降低供给水的量,减少预处理的成本。
但是,系统的回收率过高时会有以下的不利因素需要考虑:⑴ 结垢的风险增大,需要添加阻垢剂;⑵ 产水的水质下降;⑶ 运行操作压力增高,泵和相关设备的费用增加。
产水量和回收率的设计一定要符合安全的标准。
一般建议要有一定的设计弹性。
使用某公司的膜元件时注意参看该公司的设计导则。
系统的运行方式一般分为连续操作和批式操作两种。
批式处理是指储存一定量的进水,一定期间内处理产水和浓水,一般在小规模的浓缩工程和水量小或连续供水不足的场合被采用。
连续操作是设定一定的回收率和产水量,基本上以一定的操作压力进行连续地分离处理产水和浓水,大规模的反渗透和纳滤装置都采用连续过滤。
1、2 单元件系统单元件系统是最小的反渗透或纳滤系统,虽然只包含一支膜元件,但是配套设备却很完整。
因此熟悉了解单元件系统的结构和设计,对理解大系统的设计是十分有帮助的。
控制适当的给水范围(最大给水流量和最小浓水流量),防止由于浓差极化所引起的水通量减少和膜污染非常重要。
由于该系统仅采用一支膜元件,而设计要求单支 40 英寸的膜元件浓水排放量与产水量比的最小值为 5:1(约相当于 18% 的回收率),因此单一膜元件系统很难达到较高的系统回收率。
