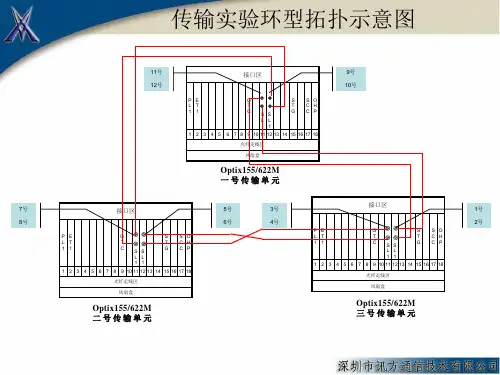

光纤连接示意图

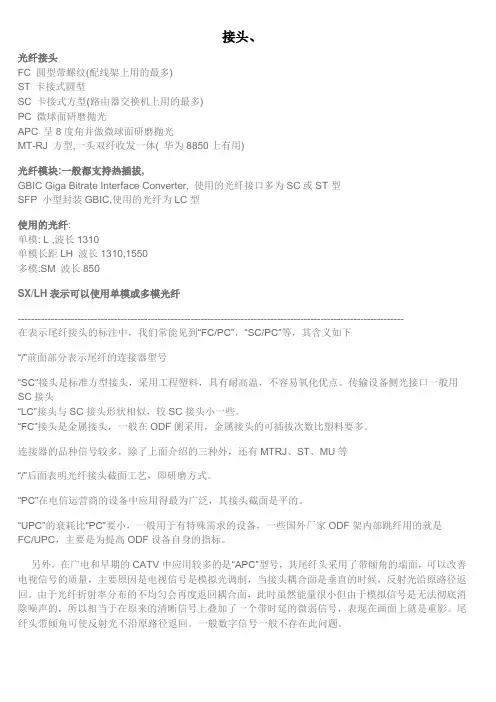

接头、光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等“/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。

由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。

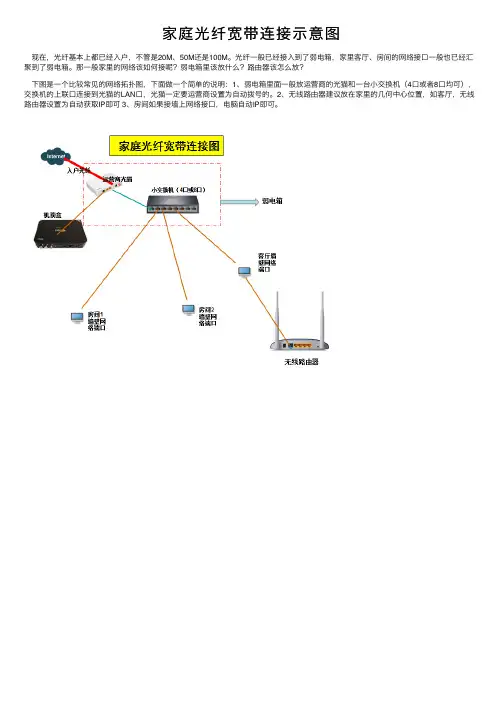

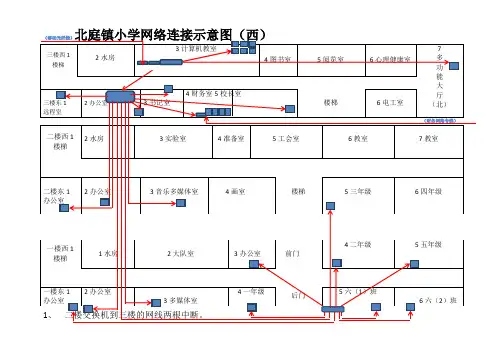

家庭光纤宽带连接⽰意图
现在，光纤基本上都已经⼊户，不管是20M、50M还是100M。

光纤⼀般已经接⼊到了弱电箱，家⾥客厅、房间的⽹络接⼝⼀般也已经汇聚到了弱电箱。

那⼀般家⾥的⽹络该如何接呢？弱电箱⾥该放什么？路由器该怎么放？
下图是⼀个⽐较常见的⽹络拓扑图，下⾯做⼀个简单的说明：1、弱电箱⾥⾯⼀般放运营商的光猫和⼀台⼩交换机（4⼝或者8⼝均可），交换机的上联⼝连接到光猫的LAN⼝，光猫⼀定要运营商设置为⾃动拨号的。

2、⽆线路由器建议放在家⾥的⼏何中⼼位置，如客厅，⽆线路由器设置为⾃动获取IP即可 3、房间如果接墙上⽹络接⼝，电脑⾃动IP即可。

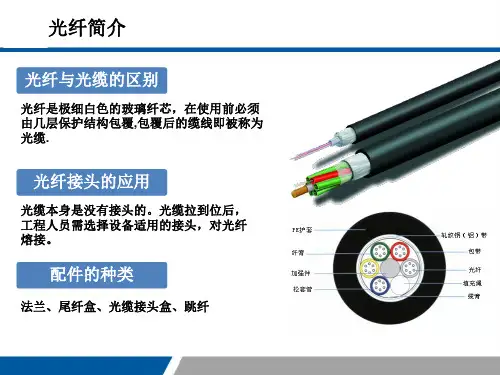

光纤主要分为两类：按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

l多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。

但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。

多模光纤的传输距离还与其传输速率、芯径、模式带宽有关，具体关系请参见表1-2。

表1-2多模光纤规格表光纤模式传输速率（bit/s）芯径模式带宽（MHz*km）传输距离多模光纤千兆62.5/125μm-< 275 m50/125μm-< 550 m 10G62.5/125μm160< 26 m200< 33 m50/125μm400< 66 m500< 100 m2000< 300 ml单模光纤(SMF，Single Mode Fiber)，纤芯较细，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯。

2.光纤直径光纤直径一般采用纤芯直径/包层直径的表示方法，单位μm。

例如：9/125μm表示光纤中心纤芯直径为9μm，光纤包层直径为125μm。

H3C低端系列以太网交换机推荐使用的光纤直径如下：l G.652常规单模光纤：9/125μml常规多模光纤：62.5/125μml G.651多模光纤：50/125μm（多模VCSEL激光器选用）1.2.6接口连接器类型接口连接器用于连接可插拔模块及相应的传输媒质。

H3C低端系列以太网交换机支持的光模块所采用的光纤连接器有两种：SC连接器和LC连接器。

1. SC连接器SC（Subscriber Connector Standard Connector，标准光纤连接器），外观图如图1-1所示。

连接室内集中安装架的保护地线步骤1 将保护地线的一端连接到室内集中安装架的总接地排上，如图5-2 所示。

图5-2 室内集中安装架保护地线效果图说明：当采用堆叠方式安装两个室内集中安装架时，保护地线连接到位于上方的室内集中安装架的总接地排上。

保护地线采用截面积为16mm2 的黄绿双色线缆，接地端子采用M8 的OT 端子，保护地线长度根据现场情况而定。

步骤2 将保护地线的另一端接沿机房走线架到机房的总接地排上。

----结束连接室内集中安装架的等电位线当采用堆叠方式安装两个室内集中安装架时，需要安装等电位线。

将等电位线的两端分别连接到上下室内集中安装架边框的接线端子上，如图5-3 所示。

图5-3 室内集中安装架等电位线效果图(1) 第一个室内集中安装架(2) 等电位线(3) 第二个室内集中安装架说明：等电位线长度约为70mm，采用截面积不小于16mm2 的黄绿双色线缆，接地两端都采用M6的OT 端子。

----结束连接电源系统保护地线将EPS24S48100D 电源系统的保护地线连接到室内集中安装架右侧的接地螺钉上，如图5-4 所示。

图5-4 连接EPS24S48100D 电源系统保护地线说明：电源系统的保护地线长度约为95mm，采用截面积为6mm2 的黄绿双色线缆，接地两端都采用M6 的OT 端子。

EPS24S48100D 电源系统和EPS90-4830A 电源系统的保护地线规格一致。

----结束连接电源系统输入电源线步骤1 将输入电源线连接到电源系统的输入电源接线端子上，如图5-5 所示。

图5-5 连接EPS24S48100D 电源系统输入电源线步骤2 将输入电源线穿过右侧的走线孔，沿右立柱后侧走线，如图5-6 所示。

图5-6 布放EPS24S48100D 电源系输入电源线连接DPD32-1-6 保护地线将DPD32-1-6 保护地线一端连接到DPD32-1-6 面板的PGND 端口，将另一端连接到室内集中安装架右侧的接地螺钉上，如图5-7 所示。
