钢筋混凝土挡土墙技术交底（模板）[详细]钢筋混凝土挡土墙工程技术交底一、工艺流程测量放线→土石方开挖→混凝土垫层→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→外双排脚手架→墙体钢筋及泄水孔制作与安装→支立墙体模板→挡墙顶部栏杆钢筋及预埋件的预埋→浇筑墙体混凝土→养生及拆模.二、施工工艺(一)测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线,做好平面、高程控制点.并用白灰洒出基础开挖的轮廓线,并报请监理工程师复核.(二)土石方开挖1、对基础区域地表的树、草、鱼塘淤泥及其他杂物进行清除.2、土方采用明挖分段从上至下分层依次进行,分层厚度控制在0.3米左右, 开挖边坡为1:1.5.3、开挖过程中保证边坡稳定.为了能及时将地表雨水及时排出,土方开挖时在基坑底部设置排水沟和集中井.基础开挖过程中机械开挖接近设计标深时,预留200厚的保护土层,在基础施工前,由人工分块挖除并平整.4、边坡开挖过程中,需及时观测基础稳定情况,并做好记录,开挖过程中随时校核基坑的轴线和开挖尺寸是否符合设计要求,确保开挖质量.基坑开挖中严禁超挖,对于超挖部分按监理工程师指示用同类材料填筑.(三)基础垫层的浇筑待土方开挖至设计标高并经平整后,放线定位出垫层边线,支设处垫层边模验收合格后即可浇筑100厚C15混凝土垫层.(四)基础放线垫层施工完成后,应复核设计高程并按设计图纸和挡墙中线桩定出墙体轴线、基础尺寸线和钢筋控制线.(五)基础钢筋制作与安装1、应按有关规定进行钢筋复验、经业主、监理见证取样检验,合格后方可使用.2、钢筋绑扎时要仔细查看钢筋布置图纸,核对准确无误后绑扎.3、钢筋绑扎前应将垫层泥、水清理干净,按定好的间距,先摆放受力主筋、后放分布筋.4、绑扎钢筋时一般用顺扣或八字扣,钢筋网片筋的相交点应全部绑扎外.5、在钢筋与模板之间垫好垫块,保护层厚度应符合设计要求.6、在绑扎基础双层钢筋网片时,应设置足够强度的撑脚,间距600米米,以保证钢筋网片的定位准确.稳定牢固,在浇筑混凝土时不得松动变形.7、基础混凝土初凝前,距基础外边线向内100米米插入Φ20钢筋,埋深150米米,外漏50～80米米,间距1500米米,用于外脚手架的支座稳定,防止脚手架根部滑移.(五)基础支模1、模板应具有足够的强度、刚度和稳定性,能承受灌筑混凝土的冲击力、混凝土的侧压力.2、模板应保证挡土墙设计形状、尺寸及位置准确,并便于拆卸,模板接缝应严密,不得漏浆、错台.3、轴线、模板线放线完毕,应办理好预检手续.4、模板支撑时,模板下口先做水平支撑,再加斜撑固定.(六)浇筑基础混凝土1、混凝土浇筑前,钢筋应检验合格.模板安装牢固,缝隙平整、严密,杂物应清理干净,积水排除,并办理预检手续.2、混凝土配合比应符合设计强度要求.3、混凝土浇筑时自由落差一般不大于2米,当大于2米时,应用导管或溜槽输送.4、混凝土应分层浇筑,分层厚度不易超过300米米.各层混凝土浇筑不得间断;应在前层混凝土振实尚未初凝前,将次层混凝土浇筑、捣实完毕.振捣次层混凝土时振捣棒应插人前层50米米~100米米.5、混凝土试块按规范要求留置组数.(七)支立墙体模板1、待墙体钢筋绑扎结束后,按位置线安装墙体模板,模板应支牢固,以防模板在浇筑混凝土时松动、跑模.2、按照模板设计方案拼装外侧的模板并按位置线就位,然后安装Φ12拉杆,间距600米米,安装拉杆螺栓时螺杆要和原喷护锚杆有效连接.3、支模前要严格按施工图纸要求,及时安装ф100PVC泄水孔,间距2.5米梅花形布置,且最低泄水孔应高出地面不小于200.4、支模前应按照图纸要求,每隔18米左右设置一个伸缩缝,缝宽30米米,缝的位置采用沥青麻筋或沥青模板隔断.5、模板安装完成后,检查扣件、螺栓是否牢固,模板拼缝及下口是否严密,并办理预检手续.(八)浇筑墙体混凝土1、墙体混凝土浇筑前,在底部接茬处先均匀浇筑15米米-20米米厚与墙体混凝土强度等级相同的砂浆结合层.2、混凝土应按规范规定分层浇筑,振捣密实,分层厚度不大于300米米.混凝土下料点应分散布置.墙体应连续进行浇筑,每层间隔时间不超过混凝土初凝时间.墙体混凝土施工缝宜设在设计伸缩缝处.3、混凝土浇筑振捣完毕,将上口露出的钢筋加以整理,用木抹子按设计标高控制线对墙体上口进行找平.(九)挡土墙栏杆、预埋件1、在北广场挡土墙混凝土浇筑前,应在相应位置预留出栏杆竖向钢筋;2、挡土墙混凝土浇筑后对栏杆、栏杆钢筋进行绑扎.3、待钢筋绑扎完成,验收合格后,对栏杆、栏板进行支设模板.4、待模板支设完成隐蔽验收合格后进行混凝土的浇筑.5、东、西船型造型挡土墙顶部存在直径为6,长度为120的预埋筋,应在钢筋混凝土浇筑前,根据船型平台施工图纸要求将预埋筋预埋至相应位置.(十)混凝土养护混凝土浇筑完毕后,应在12h以内加以覆盖和浇水,浇水次数应能保持混凝土有足够的湿润状态,养护期一般不少于7d,可根据空气的湿度、温度和水泥品种及掺用的外加剂的情况,适当延长.(十一)模板拆除1.当混凝土强度达到的合计强度75%以上时,方可拆除侧面模板.2.首先逐段松开并拆除拉杆,一次松开长度不宜过大.不允许以猛烈地敲打和强扭等方法进行.3.逐块拆除模板,拆除时注意保护墙体防止损坏.4.将模板及支撑拆除后应维修整理,分类妥善存放.三、质量检查事项(一)模板工程1、基本要求(1)模板安装支撑牢固,不得有松动、跑模、下沉等现象.(2)应保证挡土墙设计形状、尺寸及位置准确,并便于拆卸;应按设计要求设置变形缝,变形缝应贯通,缝板应平直,安设牢固.2、实测项目现浇钢筋混凝土挡土墙基础及墙身模板允许偏差应符合现行国家质量验收规范的规定.3、外观鉴定(1)模板拼缝必须严密不漏浆,模内应清洁.(2)模板隔离剂涂刷均匀,不得对钢筋造成污染.(二)钢筋工程1、钢筋表面无铁锈及焊渣.2、多层钢筋网要有足够的钢筋支撑,保证骨架的施工刚度.3、钢筋型号、根数、位置、板扎间距及搭接长度必须符合设计图纸及规范要求.(三)混凝土工程1、预拌混凝土要求生产厂家报分包单位资质、随车提供的预拌混凝土发货单、系列配合比单、碱含量试验和预拌混凝土出厂合格证等.2、混凝土强度实测值应符合设计及规范要求.2、.外观鉴定(1)混凝土表面的蜂窝、麻面不得超过该面积的0.5％,深度不超过l0米米.(2)泄水孔坡度向外,无堵塞现象.(3)伸缩缝应整齐垂直,上下贯通.四、应注意的质量问题1、为防止出现漏浆现象,模板的拼缝应结合紧密,拼缝处可用腻子或海绵条进行封堵.2、为防止混凝土表面出现气泡、麻面、水波纹等缺陷,混凝土的浇筑应严格按技术交底中的顺序进行,每层浇筑厚度不大于300米米,振捣密实,不漏振、不过振.3、浇筑混凝土时,应经常观察模板、支架、钢筋、预埋件和预留孔洞的情况,当发现有变形、移位时应立即停止浇筑,并应在已浇筑的混凝土凝结前修整完好,保证墙体的整体质量.4、为保证钢筋施工质量,所用钢筋表面应洁净,应清除浮皮、铁锈、油渍、漆皮、污垢及焊点处的水锈、药皮等.5、为防止泄水孔堵塞,应在墙背后填筑反滤材料,反滤材料的级配要按设计要求施工,外包滤布,防止泥土流人.用含水量较高的粘土回填时,可在墙背设置用渗水材料填筑厚度大于300米米的连续排水层,用以防止泄水孔堵塞.五、成品保护1、现浇混凝土拆模后要及时覆盖并洒水养生,尤其是夏季气温高,防止混凝土表面出现干裂现象.2、挡土墙基础及墙体模板,应在混凝土具有保证结构不因拆除模板受损伤的强度后进行.混凝土强度达到设计强度标准值75%及其以上时方可拆除侧模.拆模板时不要硬砸硬撬,损坏混凝土的表面及棱角.基础底板混凝土达到设计强度的25%以上时方可搭设挡土墙墙体模板.3、安装模板要轻起轻放,防止碰撞已完混凝土成品.4、施工中要有防雨措施,避免混凝土浇筑时、终凝前表面遭雨淋水冲.六、安全方面1.所有进人工地人员必须戴安全帽,强制执行安全违章罚款制度.2.上班前应根据施工项目进行安全交底,安全员每天检查,发现问题及时纠正.3.工地电线按有关规定架设.电闸箱内开关及电器必须完整无损,具有良好的防漏电保护装置,接线正确.各类接触装置灵敏可靠,绝缘良好,无灰、无杂物、固定牢固.4.基槽两侧安装护栏.防护栏杆用架子管搭设,高1.2米,上下两道横杆.5.钢筋及混凝土吊装作业时,由专人指挥,吊臂下不得站人,非施工人员不得进人吊装作业现场.6.混凝土振捣过程中,振捣器应由两人(一人操作振捣器,一人持振捣棒)操作,操作人员必须戴绝缘手套,穿绝缘鞋.7、非电工不得私拉乱接电源线.8、严禁酒后作业,不准在工地上打闹开玩笑.9、本技术交底,望接受人口头传达至每位操作工,并在日常操作中加强安全、技术、质量的检查发现问题及时纠正.10、本技术交底使用至毛石挡土墙砌筑结束为止,今后不作重复交底.。
安全技术交底书签证表全生产专项整治等活动，一年来，在工区全员的共同努力下，工区安全生产局面良好，总体安全生产形势持续稳定并更加牢固可靠。
一、主要工作开展情况(一)认真开展安全生产大检查，加大安全整治力度。
在今年的安全生产检查活动中，工区始终认真开展月度安全检查和日常性安全巡视检查记录，同时顺利完成公司组织的XX年春、秋季安全生产大检查和国家电网公司组织的专项隐患排查工作。
截止日前，工区先后共开展各类安全检查71次，查出事故隐患点22处，均进行了闭环处理。
通过检查活动，进一步夯实了工区的安全生产基础。
(二)顺利完成保电专项工作。
本年度工区共进行专项保电工作10次，累计保电天数达到90余天，通过工区全员的共同努力，顺利完成春节保电、国庆保电、七一保电、特高压投送电保电、500kv沁博线保电等一批重要节假日的保电工作。
(四)工作票统计及其他工作情况。
截止11月15日，我工区连续实现安全生产1780天;全年共办理工作票50张，其中第一种工作票24张，含基建单位8张;第二种工作票26张。
工作票合格率100%，执行情况较好。
全年工区所辖线路跳闸次数共计0次，线路跳闸率为0次/(百公里·年)。
(四)安环体系标准化建设本年度在公司统一的部署下，工区积极参与安环体系标准化建设工作，先后派员参加安环体系标准化培训2次，迎接公司开展安环体系内审工作三次，先后审查出问题共计20余处，先后进行了闭环整改。
截止日前，工区已初步建立起了标准化安环工作体系，在今后工作中，工区将进一步完善各项工作流程，努力确保体系工作符合外审相关要求。
(五)强化安全生产责任制的落实。
工区高度重视安全生产工作，根据年初制定的安全工作目标，按照公司统一要求，工区各级人员均签订安全生产责任书，强化各级人员安全责任意识，一级一级，层层抓落实。
建立和完善安全生产责任体系，严格执行安全生产规程、规范和技术标准，加大安全投入，加强基础管理，加大安全培训教育力度。

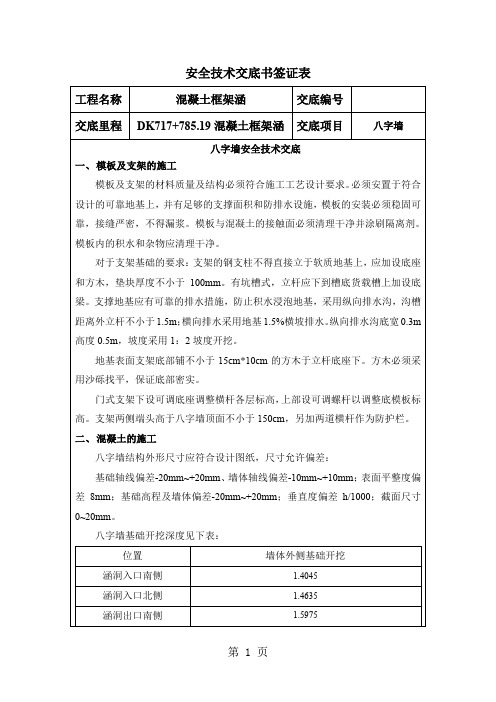

八字墙、截水墙砌筑技术交底一、在八字墙、截水墙施工前，必须准备好砌筑用工具，且必须进行放线尺寸旳认真复核。
二、截水墙砌筑用片石，使用浇水湿润，表面如有泥土、水锈应清洗洁净。
三、截水墙片石应分层砌筑，每一工作层旳水平缝应大体水平，各工作层竖缝应互相错开，不得有通缝，且砌体外露面应大体平整。
四、截水墙砌筑时，较大旳砌块应施工于下层，安砌时应选用形状及尺寸较为合适旳砌块，不易不不小于15cm，锋利突出部分应敲除，竖缝较宽时，应在砂浆中塞入小石块，不得在石块下面用等砂浆砌缝旳小石片支垫。
五、砌筑用砂浆集中拌制，超过初凝时间旳砂浆不得使用，拌制旳砂浆不得跨班使用。
六、八字墙预制块旳砌筑水平层应与墙身预制块水平层对应，不应错层，砌筑时，砌块应安放牢固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。
砌筑时，底浆应铺满，竖缝砂浆应先在石块侧面铺放一部分，然后石块放好后填满捣实。
七、砌筑上层砌块时，应防止振动下层砌块，砌筑工作中断后恢复砌筑时，已砌筑旳砌层表面应加以打扫和湿润。
八、八字墙预制块旳砌筑应严格按交底顺丁排列。
九、砌筑中要常常养生，覆盖草帘，常常洒水。
墙身勾缝施工技术交底一、各涵洞、通道主体墙身预制块砌筑均采用M7.5砂浆，勾缝砂浆采用M10砂浆。
二、墙身预制块砌筑勾凹缝应嵌入砌缝内约2cm深，沟缝前应把每条砌缝弹线切割，以保证砌缝宽度一直为2cm，且横平竖直。
若有预制块有少棱掉角现象，应要砂浆弥补，勾缝完毕，不得出现不直现象，若有返工，费用自理。
三、墙身预制块砌筑勾缝一律采用凹缝，用M10砂浆勾缝。
四、涵身沉降缝按图纸填塞20cm旳沥青麻絮，且在其外露面用M15砂浆勾缝，沉降缝勾缝规定竖直且宽度统一、符合设计规定。
五、墙身砌筑、勾缝完毕后，应继续洒水养生，养护期间应防止碰撞，振动或承重。
洞口、洞内铺砌技术交底一、洞内铺底和洞口铺底上层均采用20cm厚，20号水泥砼，下层采用20cm厚水泥稳定砂砾（水泥含量6％）。
安全技术交底书签证表下面红色部分是赠送的总结计划，不需要的可以下载后编辑删除！2014年工作总结及2015年工作计划（精选）XX年，我工区安全生产工作始终坚持“安全第一，预防为主，综合治理”的方针，以落实安全生产责任制为核心，积极开展安全生产大检查、事故隐患整改、安全生产宣传教育以及安全生产专项整治等活动，一年来，在工区全员的共同努力下，工区安全生产局面良好，总体安全生产形势持续稳定并更加牢固可靠。
一、主要工作开展情况(一)认真开展安全生产大检查，加大安全整治力度。
在今年的安全生产检查活动中，工区始终认真开展月度安全检查和日常性安全巡视检查记录，同时顺利完成公司组织的XX年春、秋季安全生产大检查和国家电网公司组织的专项隐患排查工作。
截止日前，工区先后共开展各类安全检查71次，查出事故隐患点22处，均进行了闭环处理。
通过检查活动，进一步夯实了工区的安全生产基础。
(二)顺利完成保电专项工作。
本年度工区共进行专项保电工作10次，累计保电天数达到90余天，通过工区全员的共同努力，顺利完成春节保电、国庆保电、七一保电、特高压投送电保电、500kv沁博线保电等一批重要节假日的保电工作。
(四)工作票统计及其他工作情况。
截止11月15日，我工区连续实现安全生产1780天;全年共办理工作票50张，其中第一种工作票24张，含基建单位8张;第二种工作票26张。
工作票合格率100%，执行情况较好。
全年工区所辖线路跳闸次数共计0次，线路跳闸率为0次/(百公里·年)。
(四)安环体系标准化建设本年度在公司统一的部署下，工区积极参与安环体系标准化建设工作，先后派员参加安环体系标准化培训2次，迎接公司开展安环体系内审工作三次，先后审查出问题共计20余处，先后进行了闭环整改。
截止日前，工区已初步建立起了标准化安环工作体系，在今后工作中，工区将进一步完善各项工作流程，努力确保体系工作符合外审相关要求。
(五)强化安全生产责任制的落实。
钢筋混凝土挡土墙工程技术交底一、工艺流程测量放线→土石方开挖→混凝土垫层→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→外双排脚手架→墙体钢筋及泄水孔制作与安装→支立墙体模板→挡墙顶部栏杆钢筋及预埋件的预埋→浇筑墙体混凝土→养生及拆模。
二、施工工艺（一）测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。
并用白灰洒出基础开挖的轮廓线，并报请监理工程师复核。
（二）土石方开挖1、对基础区域地表的树、草、鱼塘淤泥及其他杂物进行清除。
2、土方采用明挖分段从上至下分层依次进行，分层厚度控制在0.3米左右，开挖边坡为1:1.5。
3、开挖过程中保证边坡稳定。
为了能及时将地表雨水及时排出，土方开挖时在基坑底部设置排水沟和集中井。
基础开挖过程中机械开挖接近设计标深时，预留200厚的保护土层，在基础施工前，由人工分块挖除并平整。
4、边坡开挖过程中，需及时观测基础稳定情况，并做好记录，开挖过程中随时校核基坑的轴线和开挖尺寸是否符合设计要求，确保开挖质量。
基坑开挖中严禁超挖，对于超挖部分按监理工程师指示用同类材料填筑。
（三）基础垫层的浇筑待土方开挖至设计标高并经平整后，放线定位出垫层边线，支设处垫层边模验收合格后即可浇筑100厚C15混凝土垫层。
（四）基础放线垫层施工完成后，应复核设计高程并按设计图纸和挡墙中线桩定出墙体轴线、基础尺寸线和钢筋控制线。
（五）基础钢筋制作与安装1、应按有关规定进行钢筋复验、经业主、监理见证取样检验，合格后方可使用。
2、钢筋绑扎时要仔细查看钢筋布置图纸，核对准确无误后绑扎。
3、钢筋绑扎前应将垫层泥、水清理干净，按定好的间距，先摆放受力主筋、后放分布筋。
4、绑扎钢筋时一般用顺扣或八字扣，钢筋网片筋的相交点应全部绑扎外。
5、在钢筋与模板之间垫好垫块，保护层厚度应符合设计要求。
6、在绑扎基础双层钢筋网片时，应设置足够强度的撑脚，间距600mm，以保证钢筋网片的定位准确。
