水利工程施工——混凝土坝工程
- 格式:doc
- 大小:990.50 KB
- 文档页数:57
一、填空题1.大、中型水利工程采用的骨料来源有____________、____________、_________ ___等。
(天然骨料 人工骨料 组合骨料)2.模板按架立和工作特征分有____________、____________、____________和__ __________。
(固定式 拆移式 移动式 滑动式)3.钢筋加工一般包括____________、____________、____________、___________ _和____________等工序。
(调直 除绣 划线 下料 弯曲)4.混凝土拌和楼分为____________、____________、____________、___________ _及___________共五层。
(进料 贮料 配料 拌和 出料)5.混凝土在运输过程中,要求混凝土_____________、_____________、________ _____、_____________、_____________。
(不初凝 不分离 不漏浆 无严重泌水 无大的温度变化)6.混凝土坝施工,混凝土的水平运输,最常用的方式是_____________,也有_ ____________,或用_____________。
(有轨运输配立罐 汽车改装后配立罐 自卸汽车运输、卧罐装料(与起重机配合))7.常用的混凝土垂直运输设备有_____________、_____________、____________ _、_____________。
(塔式起重机 门式起重机 缆式起重机 履带式起重机)8.门、塔机浇筑混凝土的栈桥布置方式有_____________、_____________和____ _________。
(单线栈桥 双线栈桥 多线多高程栈桥)9.皮带机运输混凝土,皮带机的倾角向上不大于______、向下不大于______,皮带的运行速度应控制在________范围之内。
混凝土浇筑施工方案一、工程概况1、本工程为南安市石井镇小青内水库除险加固工程,小青内水库位于南安市石井镇菊江村,所在河流为溪东溪。
水库大坝坝址以上控制流域面积0.37kmVII,主河道长0。
71km河道比较74.71%。
本次除险加固设计洪水位为40。
33rm (黄海高程,余同),相应库容为29.07万m3,校核洪水位为40.54由,相应库容为30.78万m3, 正常蓄水位39.77由,相应库容25.2万m3,死水位25m (本次推测),水库大坝坝顶长161.00由,最大坝高17.18m,该水库是一座以灌溉为主的小(2)型水库。
工程等级为V等工程,水库大坝,溢洪道等主要永久性建筑物级别为5级,施工临时建筑物为5级。
2、本次除险加固工程的建设内容分大坝,溢洪道和放水涵洞等三个部分,主要内容如下。
大坝部分包括:(1).坝体防渗及迎水坡加固;(2).大坝坝顶加固;(3)。
大坝背水坡加固。
溢洪道部分包括:(1)。
溢洪道泄槽段清理,勾建;(2).新建过溢洪道交通桥;(3).新建消力池。
放水涵洞部分:(1).新建进口消力井;(2).新建启闭房;(3).更换启闭设备。
其他建设内容包括大坝安全检测设施配套建设,设置警示标志,岸坡治理,白蚁防治等。
二、现浇砼浇筑方法1、原材料要求砂:采用淡水河流的中粗砂,应质地坚硬、结净,其杂质含量应在规范的允许范围内。
其细度模数在2.4〜2。
8之间.碎石:采用人工破碎碎石,碎石应质地坚硬、干净,其超径、逊径应满足规范的要求,碎石应具有良好的级配。
水泥:采用R32。
5普通硅酸盐水泥。
水:采用经检验符合要求的河水、地下井水或采用可饮用的自来水。
2、配合比的选定根据设计强度的要求,结合实际选用的骨料经试验确定施工配合比.现场施工配合比应根据骨料含水率及时调整施工用水量。
施工用各种材料应按配合比准确称重配料。
3、砼拌和为了提早拆模减少模板数量,砼配合比中拟加非氯离子MNC—A3型高效早强减水剂,常温成型后一天可拆模,掺量为2%.此早强剂为粉状,使用时按配合比计算与水的比例浓度,加在水中搅拌溶解后,由拌和机水泵抽取计量入机拌和砼,严禁干加。
混凝土重力坝工程施工方案1.1 项目概况本工程是一座混凝土重力坝工程,位于某省某市,项目总投资约为XX亿元,计划施工周期为XX个月。
工程包括坝基基础、防渗体系、坝体及坝顶设施等,设计坝高为XX米,坝长为XX米,坝顶宽为XX米,坝底宽为XX米。
1.2 施工任务本工程的施工任务包括:确定施工方案和计划、准备施工现场及设备、实施主体工程施工、进行监理和质量检验、完成工程验收等内容。
1.3 施工条件本工程地处山区,交通条件较差,气候多变,地质条件复杂,施工难度较大。
需采取科学合理的施工措施,确保工程质量和进度。
1.4 施工组织为保证施工进度和质量,经评审确定了施工组织机构,包括总包单位、监理单位、设计单位等,各单位各司其职,密切配合,共同推进工程进度。
二、施工方案2.1 主体工程施工(1)坝基基础工程坝基采用开挖法施工,先进行坝基开挖,然后进行坝基灌浆处理,最后进行坝基回填和压实。
开挖时应根据具体地质情况采取合适的措施,确保开挖稳定。
(2)防渗体系施工防渗体系主要包括混凝土心墙、防渗帷幕等。
先进行混凝土心墙的浇筑,确保质量和密实度。
然后进行防渗帷幕的施工,采用封闭式作业,确保施工质量。
(3)坝体及坝顶设施施工坝体采用混凝土重力坝结构,先进行模板的布置和支撑,然后进行混凝土的浇筑,最后进行坝顶设施的施工。
每一道工序都需严格按照标准施工,确保质量。
2.2 安全措施施工过程中,要加强安全管理,确保施工人员和设备安全。
要建立健全的安全管理机制,定期进行安全检查和培训,加强现场监督,及时处理安全事故。
2.3 质量控制施工过程中,要加强质量管理,确保工程质量。
要建立健全的质量管理体系,严格遵守规范和标准,确保施工质量符合设计要求。
2.4 环境保护施工过程中,要加强环境保护,避免对周边环境造成污染。
要建立健全的环保措施,减少施工对环境的影响,确保环境质量达标。
2.5 施工总结本工程是一座重要的水利工程,采用了科学合理的施工方案和措施,确保了工程的质量和进度。
水利工程施工工艺随着我国社会经济的快速发展,水利工程建设的需求日益增长。
水利工程是关系国计民生的重大基础设施,施工工艺的先进与否直接影响到工程质量和效益。
本文将对我国水利工程施工工艺进行简要介绍。
一、土石方工程土石方工程是水利工程中最为基础的工程,主要包括开挖、填筑、压实、排水等工序。
近年来,随着施工机械化的提高,土石方工程的效率得到了显著提升。
在施工过程中,采用先进的测量技术和爆破技术,使开挖精度更高,速度更快。
同时,强化压实工艺,采用大型压路机、夯实机等机械设备,提高压实效果。
二、混凝土工程混凝土工程是水利工程中的重要组成部分,主要包括混凝土搅拌、运输、浇筑、养护等工序。
在混凝土施工中,采用先进的混凝土搅拌设备,确保混凝土的均匀性和稳定性。
针对长距离运输,采用混凝土搅拌车,减少混凝土分层现象。
在浇筑过程中,采用滑模、爬模等施工技术,提高混凝土表面质量。
养护方面,采用喷雾养护、薄膜养护等方法,保证混凝土的强度和耐久性。
三、堤防工程堤防工程是水利工程中的重要组成部分,主要包括堤身填筑、防渗处理、排水设施等。
在堤身填筑过程中,采用分层压实工艺,确保堤身质量。
防渗处理采用地下连续墙、帷幕灌浆等方法,提高堤防的防渗性能。
排水设施采用排水沟、排水井等设备,降低堤身内部水位,提高堤防的稳定性。
四、河道整治工程河道整治工程是水利工程中的重要组成部分,主要包括河道疏浚、河岸整治、生态修复等。
在河道疏浚过程中,采用先进的疏浚设备,如挖掘机、疏浚船等,提高疏浚效率。
河岸整治采用砌筑、护坡等方法,改善河岸稳定性。
生态修复方面,采用植物绿化、湿地建设等手段,恢复河道生态环境。
五、水利枢纽工程水利枢纽工程是水利工程中的重要组成部分,主要包括大坝、泄洪设施、发电设施等。
在大坝施工中,采用碾压式土石坝、混凝土重力坝等结构形式,提高大坝的稳定性。
泄洪设施采用液压启闭机、闸门等设备,确保泄洪安全。
发电设施采用水轮发电机组,提高发电效率。

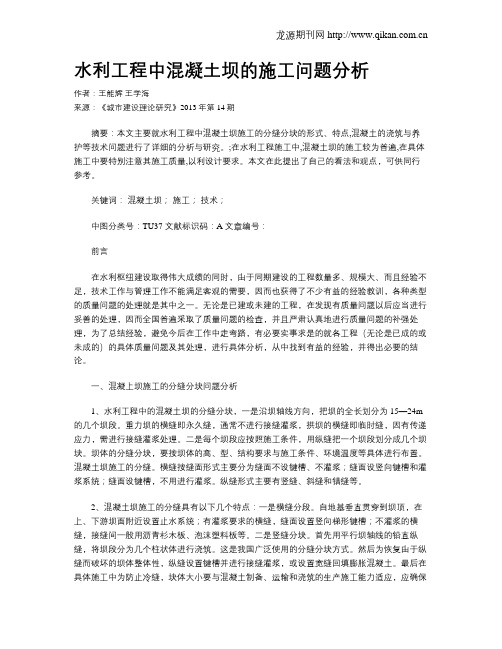

水利工程中混凝土坝的施工问题分析作者:王能辉王学海来源:《城市建设理论研究》2013年第14期摘要:本文主要就水利工程中混凝土坝施工的分缝分块的形式、特点,混凝土的浇筑与养护等技术问题进行了详细的分析与研究。
;在水利工程施工中,混凝土坝的施工较为普遍,在具体施工中要特别注意其施工质量,以利设计要求。
本文在此提出了自己的看法和观点,可供同行参考。
关键词:混凝土坝;施工;技术;中图分类号:TU37 文献标识码:A 文章编号:前言在水利枢纽建设取得伟大成绩的同时,由于同期建设的工程数量多、规模大、而且经验不足,技术工作与管理工作不能满足客观的需要,因而也获得了不少有益的经验教训,各种类型的质量问题的处理就是其中之一。
无论是已建或未建的工程,在发现有质量问题以后应当进行妥善的处理,因而全国普遍采取了质量问题的检查,并且严肃认真地进行质量问题的补强处理,为了总结经验,避免今后在工作中走弯路,有必要实事求是的就各工程(无论是已成的或未成的)的具体质量问题及其处理,进行具体分析,从中找到有益的经验,并得出必要的结论。
一、混凝上坝施工的分缝分块问题分析1、水利工程中的混凝土坝的分缝分块,一是沿坝轴线方向,把坝的全长划分为15—24m 的几个坝段。
重力坝的横缝即永久缝,通常不进行接缝灌浆,拱坝的横缝即临时缝,因有传递应力,需进行接缝灌浆处理。
二是每个坝段应按照施工条件,用纵缝把一个坝段划分成几个坝块。
坝体的分缝分块,要按坝体的高、型、结构要求与施工条件、环境温度等具体进行布置。
混凝土坝施工的分缝。
横缝按缝面形式主要分为缝面不设键槽、不灌浆;缝面设竖向键槽和灌浆系统;缝面设键槽,不用进行灌浆。
纵缝形式主要有竖缝、斜缝和错缝等。
2、混凝土坝施工的分缝具有以下几个特点:一是横缝分段。
自地基垂直贯穿到坝顶,在上、下游坝面附近设置止水系统;有灌浆要求的横缝,缝面设置竖向梯形键槽;不灌浆的横缝,接缝间一般用沥青杉木板、泡沫塑料板等。
第5章混凝土工程至今,混凝土坝在高坝中占的比重较大,特别是重力坝、拱坝应用最普遍。
混凝土坝施工中,大量砂石骨料的采集、加工,水泥和各种掺和料、外加剂的供应是基础,混凝土制备、运输和浇筑是施工的主体,模板、钢筋作业是必要的辅助。
混凝土的施工工艺流程如图。
第一节骨料料场规划和生产加工砂石骨料是混凝土最基本的组成成分.一骨料料场规划骨料料场规划是骨料生产系统的基础. 砂石骨料的质量是料场选择的首要前提.1. 骨料料场规划的原则搞好砂石料场规划应遵循如下的原则。
1)满足水工混凝土对骨料的各项质量要求,其储量力求满足各设计剂级配的需求,并有必要的富裕量。
2)选用的料场,特别是主要料场,应该地开阔,高程适宜,储量大,质量好、开采季节长,主辅料场应能兼顾洪枯季节互为备用的要求.3)选用可采率高,天然级配与设计级配较为接近,用人工骨料调整级配数量少的料场。
4)料场附近有足够的回车和堆料场地,且占用农田少.5)选择开采准备工作小,施工简便的料场.2、骨料的加工过程天然的骨料需要通过筛分分级,人工骨料需要通过破碎、筛分,其生产流程土如土5-2所示。
3、骨料开采量的确定骨料开采量取决于混凝土中各种粒料的需要量。
若第i组骨料所需的净料量为q,则要求开采天然的总量Qi可按下式计算》Qi=(1+k)qi/pi式中 k——骨料生产过程中的损失系数,为各生产环节损失系数的总和,即k=k1+k2+k3+k4;其中k1,k2,k3,k4参见表5-1pi—-天然骨料中第I种骨料粒径含量的百分数。
第i 种骨料净料需要量qi与第j种标号混凝土的工程量vj有关,也与该标号混凝土中第种粒径骨料的单位用量eij有关。
于是,第I种骨料的净料需要量qi可表达为:qi=(1+kc)eijVj式中,kc为混凝土出机后运输、浇筑中的损失系数,约为1%-2%。
4、骨料生产能力的确定严格来说,骨料生产能力由其需求量来确定,实际需求量与各阶段混凝土浇筑强度有关,也与上一阶段结束时的储存量有关.若骨料还需销售,则销售量也是供需平衡的一个因素.据此可确定骨料加工的生产能力P(m3/h)式中 V-—骨料生产高峰期的总产量 ,m3。
1F416000 混凝土坝工程[模块6][模块6]案例点:(9类21个案例考点)导入:混凝土施工工艺流程1.模板安全(A.施工前安全;B.施工中安全;C.施工后安全)2.钢筋(A.钢筋检验;B.钢筋计算)3.混凝土拌制(A.混凝土拌制配合比;B.两个公式;C.4个不合格)4.浇筑前准备(A.基础面处理;B.首仓混凝土浇筑前进行检查)5.缝与止水施工(A.缝的分类;B.施工缝设置;C.止水施工注意事项)6.混凝土的浇筑与养护(A.浇筑;B.养护)7.混凝土质量检查、检测8.大体积混凝土温控措施(A.老教材高频考题;B.新教材)9.碾压混凝土(A.施工;B.质量检查)导入:混凝土施工工艺流程例题1(导入:混凝土施工工艺流程)-2014(1)4.4背景:问题:4.指出“混凝土施工工艺流程图”中A、B、C、D、E 分别代表的工序名称。
参考答案:4.A-钢筋加工,B9模板制作,C-混凝土制备,D-混凝土运输,E-混凝土养护。
考点:1.模板安全(A.施工前安全;B.施工中安全;C.施工后安全)考点:1A.模板安全[施工前安全]例题1(1A.模板安全[施工前安全])--2011(1)3.4背景:事件三、混凝土面板施工前,施工单位根据面板的分块情况,并依据下列原则设计滑动模板:①适应面板条块宽度和滑模平整度要求;②满足施工振捣和压面的需要;③安装、运行、拆卸方便灵活等。
问题:4.指出事件三中混凝土滑动模板设计的原则还有哪些。
参考答案:4.(满分3分)还有:有足够的自重和配重(1分);有足够的强度(1分)和刚度(1分)。
例题2(1A.模板安全[施工前安全])--2006(1)3.1背景:闸墩混凝土采用钢模施工。
承包人进行闸墩模板及支架设计时,考虑的基本荷载有:[1]模板及支架自重、[2]新浇混凝土重量、[3]钢筋重量以及[4]振捣混凝土时产生的荷载。
监理单位发现承包人考虑的基本荷载有漏项并及时进行了纠正。
问题:1.指出承包人在闸墩模板及支架设计时,漏列了哪些基本荷载。
混凝土在水利工程中的应用一、引言混凝土作为一种重要的建筑材料,在水利工程中有着广泛的应用。
因为混凝土具有高强度、耐久性好、耐水性强等优点,所以在水利工程中,混凝土被广泛用于水坝、水库、堤防、渠道等工程的建设中。
本文将从混凝土在水利工程中的应用、混凝土的性能要求、混凝土施工技术、混凝土质量控制等多个方面进行详细的阐述,以期为相关从业人员提供参考。
二、混凝土在水利工程中的应用1.水坝水坝是水利工程中最重要的建筑之一,其主要作用是拦截水流,调节水位,发电等。
水坝的建设需要使用大量的混凝土,因为混凝土具有高强度、耐久性好、耐水性强等优点,在受力时可以保证水坝的稳定性和安全性。
此外,混凝土还可以耐受水的侵蚀和冲刷,可保证水坝的长期稳定性和耐久性。
2.水库水库是用来储存水源的重要建筑,其主要作用是供给城市和农村居民的生活用水、灌溉农田等。
水库的建设需要使用大量的混凝土,因为混凝土具有高强度、耐久性好、耐水性强等优点,在受力时可以保证水库的稳定性和安全性。
此外,混凝土还可以耐受水的侵蚀和冲刷,可保证水库的长期稳定性和耐久性。
3.堤防堤防是用来防止洪水侵袭的重要建筑,其主要作用是保护人民生命财产和农田的安全。
堤防的建设需要使用大量的混凝土,因为混凝土具有高强度、耐久性好、耐水性强等优点,在受力时可以保证堤防的稳定性和安全性。
此外,混凝土还可以耐受水的侵蚀和冲刷,可保证堤防的长期稳定性和耐久性。
4.渠道渠道是用来引导水流的重要建筑,其主要作用是输送水源、灌溉农田等。
渠道的建设需要使用大量的混凝土,因为混凝土具有高强度、耐久性好、耐水性强等优点,在受力时可以保证渠道的稳定性和安全性。
此外,混凝土还可以耐受水的侵蚀和冲刷,可保证渠道的长期稳定性和耐久性。
三、混凝土的性能要求1.强度混凝土在水利工程中的应用需要具备一定的强度,以保证其在受力时不会出现破坏。
混凝土的强度可以通过抗压强度、抗拉强度、弯曲强度等多个方面来进行评估。
水利水电工程管理与实务-混凝土坝工程(三)(总分146,考试时间90分钟)一、单项选择题1. 对天然毛料或破碎后的混合料筛分,分级的方法包括( )。
A.机械筛分、水力筛分 B.人工筛分、水力筛分C.机械筛分、人工筛分 D.机械筛分、水力筛分、人工筛分2. 在高峰强度持续时间长时,骨料生产能力根据( )确定。
A.设备容量 B.开采量C.储存量和混凝土浇筑强度 D.累计生产、使用量3. 在高峰强度持续时间短时,骨料生产能力根据( )确定。
A.开采量 B.储存量C.混凝土浇筑强度 D.累计生产、使用量4. 骨料分层堆料时,卸料跌差应保持在( )以内。
A.1m B.2mC.3m D.4m5. 拌合机是制备混凝土的主要设备,其主要性能指标是( )。
A.功率大小 B.工作容量C.搅拌方式 D.装机容量6. 某水利工程混凝土按平浇法施工,高峰月浇筑强度为8000m3/月,小时不均匀系数取1.4,每月工作天数按25d计,每天工作小时按20h计,最大混凝土块的浇筑面积为200m2,浇筑分层厚度为0.25m,所用混凝土初凝时间为3h,终凝时间为8h,混凝土熟料从出机到入仓经历0.1h,则该工程的混凝土拌合系统的实际小时生产能力需达到( )m3/h。
A.12 B.15C.17 D.197. 天然骨料开采,在河漫滩多采用( )。
A.正铲 B.反铲C.索铲 D.推土机8. 骨料储量通常可按高峰时段月平均值的( )考虑。
A.40%~60% B.40%~70%C.50%~70% D.50%~80%9. 拌合楼按工艺流程分层布置,分为进料、贮料、配料、拌合及出料共五层,其中( )是全楼的控制中心。
A.进料层 B.配料层C.贮料层 D.拌合层10. 人工骨料加工以( )为主。
A.筛分、清洗 B.破碎、筛分C.破碎、清洗 D.开采、破碎11. 天然骨料加工以( )为主。
A.筛分、清洗 B.破碎、筛分C.开采、清洗 D.开采、筛分12. 常作为浇筑混凝土墙和隧洞混凝土衬砌使用的移动式模板是( )。
2023年一建《水利水电工程》知识点:碾压混凝土
坝的施工工艺及特点
碾压混凝土坝是一种常用的水利水电工程施工工艺,其特点如下:
1. 碾压混凝土坝施工工艺:首先,在坝体基础上设置模板,然后进行碾压混凝土的浇筑,同时使用碾压机对浇注的混凝土进行碾压和压实。
施工过程中要注意控制混凝土
的质量和均匀性,并进行连续施工,以保证坝体的整体性和强度。
2. 特点一:高强度:碾压混凝土坝在施工过程中通过碾压机对混凝土进行压实,使混
凝土具有较高的密实度和强度。
相比于传统的浇筑混凝土坝,碾压混凝土坝的抗压强
度更高。
3. 特点二:节约材料:由于碾压混凝土坝的施工过程需要对混凝土进行碾压,使其具
有较高密实度,因此相比于传统的浇筑混凝土坝,碾压混凝土坝所需材料的用量较少,能够实现节约建材的目的。
4. 特点三:施工速度快:碾压混凝土坝的施工过程相对简单,并且使用碾压机进行施
工可以保证连续施工,因此施工速度较快,能够缩短工期,提高工程的进度。
5. 特点四:适应性强:碾压混凝土坝施工工艺适用于各种地质条件和坝型,具有良好
的适应性。
同时,碾压混凝土坝的施工还具有较好的抗冲刷和抗冻融性能,适用于寒冷、高寒地区的工程建设。
总之,碾压混凝土坝施工工艺具有高强度、节约材料、施工速度快和适应性强等特点,是水利水电工程中常用的一种施工方法。
水利工程大坝混凝土施工注意事项
水利工程大坝混凝土施工是一个复杂而重要的工程环节,需要
严格遵循一系列注意事项,以确保施工质量和安全。
以下是一些需
要注意的重点:
1. 材料选择,在混凝土施工前,需要对原材料进行严格筛选,
确保水泥、骨料、粉煤灰等材料的质量符合国家标准,并且进行充
分的试验和检测。
2. 浇筑温度,混凝土浇筑时需要考虑环境温度,避免高温或低
温对混凝土的影响。
在高温天气下,需要采取降温措施,避免混凝
土过早凝固或开裂;在低温天气下,需要采取加热措施,保持混凝
土的适宜温度。
3. 浇筑质量,混凝土浇筑时需要保证浇筑质量,避免出现空鼓、裂缝等质量问题。
施工人员需要严格按照设计要求进行浇筑,保证
混凝土的均匀性和密实性。
4. 施工工艺,混凝土施工需要严格按照设计要求和工艺流程进行,包括模板安装、钢筋绑扎、浇筑、养护等环节,每个环节都需
要严格控制,确保施工质量。
5. 安全防护,混凝土施工现场需要设置合理的安全防护措施,包括围栏、安全帽、安全绳等,确保施工人员的安全。
6. 环境保护,在混凝土施工过程中,需要注意环境保护,避免污染周围水源和土壤,合理处理废弃物。
总的来说,水利工程大坝混凝土施工需要严格遵循施工标准和规范,确保施工质量和安全,同时注重环境保护,这样才能保证大坝的安全稳定运行。
水利工程施工课程设计(混凝土坝施工导流设计)计算书学院水电学院姓名学号专业班级 10级水工本(2)班指导教师一、设计任务及要求1、设计任务根据水工建筑物坝工设计选定的坝轴线及枢纽建筑物的布置,结合坝体断面结构形式,进行施工导流设计要求完成以下任务:1)对给定的有关设计资料进行分析整理;2)进行施工条件分析,选择施工方案;3)拟定导流泄水建筑物的有关尺寸;4)施工导流水力计算;5)拟定围堰的形式和尺寸。
2、基本要求1)设计说明书一份,导流布置图一幅(含上下游围堰剖面图)。
2)施工导流平面布置图应用虚实线的方式分别绘出分期导流建筑物的布置位置;3)设计中所绘制的简图、曲线等,必须按顺序附在设计计算书中。
二、设计资料(一)工程概况××水库坝址位于某城镇上游3km处,控制流域面积317km2,坝址多年平均流量11.1m3/s,年径流总量3.5×108m3,本工程是兼有防洪、发电、灌溉的水利枢纽,是该流域水利水电建设规划中的主体工程之一。
工程总库容1.6×108m3,死水位112.0m,设计洪水位130.74m,校核洪水位132.4m,水库有效库容1.0×108m3。
该工程拦河坝为混凝土重力坝,电站布置在河床右侧的非溢流坝段后面,为坝后式,坝顶全长为315m,坝顶高程为135m,其中左非溢流坝段长度为100m,溢流坝段长48m,右非溢流坝段长167m,溢流坝段布置在河床中部偏左岸,设有三孔6m×12m的弧形工作闸门,堰顶高程124m,坝底最大宽度为54m,消能方式为挑流消能。
非溢流坝段最大底宽为46.6m,厂房最大宽度为13.7m,厂坝联结段为4m。
电站装机容量为2×3200kw,引水压力钢管设在非溢流坝段内,进水口底板高程为95.0m,管径1.75m,采用单元供水的布置方式。
水轮机安装高程85.0m,设计工作水头36.0m,最大工作水头45.0m,最小工作水头27.0m。
2020年一级建造师《水利水电工程管理与实务》表示,钢筋采用编号进行分类,结为钢筋直径的数值;@2)弯起钢筋的弯起高度为外皮尺寸3)单根钢筋的长度应为钢筋中心线的长度(4)钢筋图双层钢筋弯钩方向1)平面图中配置双层钢筋的底层钢筋向上或向左2)配有双层钢筋的墙体钢筋立面图中,远面钢筋的弯折向上或向左钢筋的弯折向下,如图所示。
标注远面的代号为“YM”,近面的代号为“JM”。
【例题·单选】下列有关土建图中,钢筋的表示说法不正确的是( )【解析】钢筋图中钢筋的标注形式,sC.D.向下或向右。
标注远面的代号为“YM”,近面的代号为“JM”。
注:钢筋若需要连接,还应加钢筋连接长度。
①应按钢筋承载力设计值相等的原则进行,钢筋代换后应满足规定的钢筋间距、锚固长度、钢筋总截面面积与设计文件规定的截面面积之比不得小于98%或大于103%。
(1)钢筋的弯制和末端的弯钩应符合设计要求。
如设计未作规定时,所有的受拉光面圆钢筋的末端应作180°的半圆弯钩,弯钩的内径不得级带肋钢筋不得小于4.0d。
当手工弯钩时,级钢筋按设计要求弯转90°时,其最小弯转直径应符合下列要求:时,最小弯转直径为6倍钢筋直径;②钢筋直径大于28mm时,最小弯转直径为7倍钢筋直径。
钢筋加工是施工必要环节,根据钢筋的不同需求加工的要求也不同。
大体积混凝土钢筋弯起点位置的偏差为±30mm。
三、钢筋连接1.钢筋的接头方式(18年单选)受拉、纵向受力、双面配置受力、受拉大于①绑扎①闪光对焊加工厂【例题·单选】在加工场加工钢筋接头时,一般应采用( ) 。
【2018】临时缝。
每个坝段还需要根据施工条件,用纵缝(包括竖缝、斜缝、错缝分成若干坝块,或者整个坝段不再分缝而进行通仓浇筑。
的若干坝段)①横缝一般是自地基垂直贯穿至坝顶,在上、下游坝面附近设置止水系统。
②有灌浆要求的横缝,缝面一般设置竖向梯形键槽。
(4)错缝分块③仓面面积增大,有利于提高机械化水平,充分发挥大型、先进机械设备的效率。
水利工程砼施工方案一、项目背景水利工程是指利用水资源、改善水环境和防御水灾等活动的总称。
水利工程砼施工是水利工程建设中至关重要的一环,其施工方案的制定和实施直接影响工程质量和进度。
二、施工前准备1.确定施工图纸和设计要求,包括工程范围、结构形式、尺寸要求等。
2.开展场地勘察,了解地质和环境条件,确保施工安全和顺利进行。
3.准备砼原材料,包括水泥、骨料、水和掺合料等,确保原材料质量符合要求。
三、施工工艺1.地基处理:对施工基础进行必要的处理,确保基础坚实平整。
2.模板安装:根据设计要求安装模板,以保证混凝土浇筑后的形状和尺寸准确。
3.配筋:按设计要求在模板内安装钢筋,提高混凝土的承载能力和抗震性能。
4.浇筑砼:将准备好的混凝土浇入模板内,采取适当的振捣措施,确保砼的均匀性和密实性。
5.养护:在砼浇筑后进行恰当的养护工作,保证砼的强度和耐久性。
四、施工注意事项1.混凝土搅拌站应设置在工地附近,保证砼运输过程中质量不受影响。
2.控制混凝土浇筑速度,避免出现坍塌和渗漏现象。
3.注意施工现场的安全卫生,严格执行相关规定,保障施工人员的安全。
4.对未及时使用的砼要进行及时倾倒或处理,避免造成浪费和污染。
五、施工质量检验1.对每批原材料进行抽检,确保其质量符合要求。
2.对砼的坍落度、强度等指标进行检测,保证施工质量达到设计要求。
3.定期对已施工部位进行质量检查,发现问题及时处理,确保工程质量。
六、总结水利工程砼施工方案的制定和实施是整个水利工程建设中至关重要的环节,只有严格按照规范和方案进行施工,才能确保工程质量和安全。
施工人员应高度重视施工过程中的细节和质量控制,不断提升技术水平和管理水平,为水利工程的可持续发展提供有力支持。
水利工程大坝混凝土施工注意事项
水利工程大坝混凝土施工是一个非常重要的工程环节,需要严格按照相关规范和标准进行施工,以确保大坝的安全和可靠性。
在进行混凝土施工时,需要注意以下几个方面:
1. 材料选择,混凝土施工中需要选择优质的水泥、骨料和混凝土外加剂,以确保混凝土的强度和耐久性。
同时,需要对原材料进行严格的检测和质量控制。
2. 浇筰施工,在进行混凝土浇筑时,需要确保浇筑的连续性和一致性,避免出现冷缝和夹渣等质量问题。
同时,需要根据大坝的具体结构和设计要求,合理安排浇筑顺序和工艺。
3. 温度控制,混凝土施工过程中需要注意控制混凝土的温度,避免出现温度裂缝和内部应力过大的问题。
可以采取适当的降温措施,如覆盖遮阳棚、使用冷却剂等。
4. 抗渗防腐,大坝混凝土施工完成后,需要进行抗渗和防腐处理,以确保混凝土结构的密实性和耐久性。
可以采用防水涂料、混凝土密封剂等材料进行处理。
5. 质量验收,混凝土施工完成后,需要进行严格的质量验收,包括对混凝土强度、密实性、外观质量等方面进行检测和评估,确保施工质量符合设计要求和标准。
总的来说,水利工程大坝混凝土施工需要严格按照规范和标准进行操作,确保施工质量和工程安全。
同时,施工过程中需要注重细节,合理安排施工工艺和控制施工参数,以确保混凝土结构的质量和可靠性。
第五章混凝土坝工程教学目的和要求:本章目的主要让学生深入了解混凝土工程施工特点,以及混凝土工程施工的注意事项。
掌握混凝土工程施工方法。
要求熟悉混凝土工程的模板、钢筋作业,熟悉混凝土的制备;掌握常态、碾压混凝土的施工工艺。
重点与难点:1.混凝土的制备2.常态混凝土的施工工艺3.碾压混凝土的施工工艺4.大体积混凝土的温度控制与预防措施等教具与参考:1.水利施工图片2.[1]朱伯芳. 大体积混凝土温度应力与温度控制. 北京:中国电力出版社,1999[2]李冬升. 混凝土冬季施工. 北京:中国水利水电出版社,主要教学方法:讲解法讨论法实验法大中型水利水电工程混凝土坝占有很大比重,特别是重力坝、拱坝应用最为普遍。
而其共有特点为:工程量大、质量要求高、与施工导流关系密切、施工季节性强、浇筑强度大、温度控制严格、施工条件复杂等。
目前混凝土坝的施工方法主要为现场浇筑。
而现场分仓浇筑又可分为传统的分层分块浇筑和薄层碾压浇筑。
到目前为止,前者应用最普遍,后者是一种高效、低成本、具有发展前途的施工方法。
本章侧重介绍重力坝和拱坝这两种坝型的现场浇筑技术,也对新兴的碾压混凝土施工技术加以介绍。
混凝土坝的施工过程和施工方法基本相同,主要包括准备工作、施工导流、基础开挖与处理、坝体混凝土工程、金属结构安装工程等。
在混凝土坝施工中,大量砂石骨料的采集、加工,水泥和各种掺和料、外加剂的供应是基础,混凝土制备、运输和浇筑是施工的主体,模板、钢筋作业是必要的辅助。
因此,如何提高混凝土坝施工的综合机械化和管理水平,采用大型、高效、可靠的施工机械设备,认真研究混凝土坝工程施工是保证混凝土质量,加快施工进度,降低工程成本具有重要意义。
混凝土坝工程其坝体的施工工艺流程如图5-1所示。
用混凝土筑坝具有很多优点,特别是建设高坝,是坝工设计人员优先选择的坝型之一。
我国建设的大中型水利工程中,混凝土坝占有很大的比重,特别是重力坝、拱坝应该最普遍。
三峡水利枢纽、云南澜沧江上的小湾电站、广西红水河上的龙滩碾压混凝土电站、四川境内的锦屏电站、溪洛渡电站等都是混凝土工程。
Array 20世纪80年代以来,我国相继修建了一批混凝土高坝,规模不断突破以往记录,施工工艺不断完善,创造了具有我国特色的施工技术和建设经验。
第一节骨料料场规划和生产加工教学目的和要求:介绍骨料料场规划和骨料的储存、混凝土生产系统的设置与布置、混凝土生产系统的组成;要求学生掌握料场的规划和生产加工的具体过程。
重点与难点:重难点混凝土生产系统的设置与布置教具与参考:工程图片料场布置案例主要教学方法:讲授法讨论法砂石骨料是混凝土工程的主要成份。
大中型混凝土坝工程的混凝土用量很大,砂石骨料的需求量也是相当大的。
每立方米混凝土需近1.5m3砂石骨料,所以骨料质量的好坏直接影响混凝土强度、水泥用量和温控要求,从而影响大坝的质量和造价。
因此,在混凝土坝的设计施工中应认真研究砂石骨料的储量、物理力学指标、杂质含量等,对各料场进行统筹规划。
一、骨料的料场规划砂石骨料的主要原料来源于天然砂砾石料场(包括陆地料场、河滩料场和河床料场),岩石料场和工程弃碴。
骨料料场规划应根据料场的分布、开采条件、可利用料的质量、储量、天然级配、加工要求、弃料多少、运输方式、运距远近、生产成本等因素综合考虑。
并结合工程实际进行综合技术经济论证,采用最优方案。
砂石骨料的质量是料场选择的首要前提。
其质量应满足DL/T5144-2001《水工混凝土施工规范》的要求,一般应避免采用含有碱活性的原料。
对天然砂砾料而言要认真研究其自然级配,对骨料级配调整和混凝土配料调整进行比较,以取得最佳的综合经济效果。
人工骨料级配易于达到设计要求,通常可按最佳级配供料。
砂子通常分为粗砂和细砂两级,其大小级配由细度模数控制,合理取值天然砂为2.2~3.0,人工砂宜为2.4~2.8。
增大骨料颗粒尺寸、改善级配,对于减少水泥用量,提高混凝土质量,特别是对大体积混凝土的控温防裂具有积极意义。
搞好砂石料场规划应遵循如下原则。
1、首先要了解砂石料的需求、流域(或地区)的近期规划、料源的状况,以确定是建立流域或地区的砂石生产基地还是工程专用的砂石系统。
2、应充分考虑自然景观、珍稀动植物、文物古迹保护方面的要求,将料场开采后的景观、植被恢复(或美化改造)列入规划之中,在进行经济比较时应计入这方面的投资。
3、满足水工混凝土对骨料的各项质量要求,其储量力求满足各设计级配的需要,并有必要的富裕量。
初查精度的勘探储量,一般不少于设计需要量的3倍,祥查精度的勘探储量,一般不少于设计需要量的2倍。
4、选用的料场,特别是主要料场,应场地开阔,高程适宜,储量大,质量好,开采季节长,主辅料场应能兼顾洪枯季节互为备用的要求5、选择可采率高,天然级配与设计级配较为接近,用人工骨料调整级配数量少的料场。
任何工程应充分考虑利用工程弃碴的可能性和合理性。
6、料场附近有足够的回车和堆料场地,且占用农田少,不拆迁或少拆迁现有生活、生产设施的料场。
7、选择开采准备工作量小,施工简便的料场。
如以上要求难以同时满足,应以满足质量、数量为基础,寻求开采、运输、加工成本费用低的方案,确定采用天然骨料、人工骨料还是组合骨料用料方案。
当工程附近有质量合格,储量满足工程需要,开采条件合适,且不构成环保和河道水运交通影响的天然砂石料时宜优先采用天然料场。
若天然料运距太远,成本太高时才考虑采用人工骨料方案。
而组合骨料,则需确定天然和人工骨料的最佳搭配方案。
通常对天然料场中的超径石,通过加工补充短缺级配,形成生产系统的闭路循环,这是减少弃料,降低成本的好办法。
人工骨料通过机械加工,级配比较容易调整以满足设计要求。
随着大型、高效、耐用的骨料加工机械的发展,管理水平的提高,使人工骨料的成本接近甚至低于天然骨料。
采用人工骨料尚有许多天然骨料生产不具备的优点,如级配可按需调整,质量稳定,管理相对集中,受自然因素影响小,有利于均衡生产,减少设备用量,减少堆料场地,同时尚可利用有效开挖料。
因此,采用人工骨料的工程越来越多,例如贵州的乌江渡、湖南的五强溪、江垭,广西的岩滩,湖北的三峡等工程均采用人工骨料或用机械加工骨料搭配,在实践中取得了明显的技术经济效果。
二、骨料的生产1、骨料的加工过程天然骨料需要经过筛选分级,人工骨料需要通过破碎、筛分加工。
(生产流程如书图5—2所示)骨料生产工艺流程的设计,主要根据骨料的来源,级配要求,生产强度,堆料场地以及有无商品用量的要求来全面分析。
按照砂石料开采条件,天然砂砾料有陆地和水下两种开采方式,陆地开采雨土料开采类似。
水下开采,可用采砂船、液压反铲等设备开采。
对于人工骨料开采宜采用深孔微差挤压爆破,控制其块度大小。
破碎加工块石,不仅应满足设计级配要求,也应以整个砂石系统的运输、加工以及原料和半成品的总费用最低为目标来确定方案。
骨料运输多采用大吨位自卸汽车运输。
在骨料用量大且建筑道路投资过高的情况下,采用皮带运输机运输效果理想。
骨料加工厂的位置应尽可能的靠近料源,且附近有足够的毛料和净料堆放场地。
2、骨料生产能力的确定(1)天然骨料开采能力的确定骨料开采量取决于混凝土中各种粒径料的需要量。
若第i 组骨料所需的净料量为q ,则要求开采天然骨料的总量Q 可按下式计算。
(5-1)式中 k ——骨料生产过程的损失系数,为各生产环节损失系数的总和,即k=ki+k2+k3+k4;其中ki 、k2、k3、k4参见表5-1;Pi ——天然骨料中第i 种骨料粒径含量的百分数。
第i 种骨料净料需要量qi 与第j 种标号混凝土的工程量Vj 有关,也与该标号混凝土中i 种粒径骨料的单位用量eij 有关。
于是,第i 组骨料的净料需要量qi 可表达为: (5-2)式中,kc 为混凝土出机后运输、浇筑中的损失系数,约为1%~2%。
由于天然级配与混凝土的设计级配难以吻合,总是有一些粒径的骨料含量较多,另一些粒径短缺。
若为了满足短缺粒径的需要而增大开采量,将导致其余各粒径的弃料增加,造成浪费。
为避免上述现象,减少开采总量,可采取如下措施。
A 、调整混凝土骨料的设计级配,在允许的情况下,减少短缺骨料的用量,但随之可能会使水泥用量增加,引起水化热温升增高、温度控制困难等一系列问题,故需通过比较才能确定。
B 、用人工骨料搭配短缺料,天然骨料中大石多于中小石比较常见,故可将大石破碎一部分去满足短缺的中小石。
采用这种措施,应利用破碎机的排矿特性,调整破碎机的出料口,使出料中短缺骨料达到最多,尽量减少二次破碎和新的弃料,以降低加工费用。
总之,骨料设)()1(t P q k Q i i i +=∑+=j jij c i V e k q )1(计优化方案,应使生产总费用最小为目标,经系统分析确定。
(2)人工骨料开采量确定如需要开采石料作为人工骨料料源,则石料开采量Vr ,可按下式计算:(m3,实方) (5-3)式中 k ——人工骨料损失系数;对碎石,加工损失为2%~4%,对人工砂,加工损失为10%~20%;运输储存损失为3%~6%;e ——每方混凝土的骨料用量,t/m3;V0——混凝土的总需用量,m3;β——块石开采成品获得率,取80%~95%;γ——块石容重,t/m3。
在采用或部分采用人工骨料方案时,若有有效开挖石料可供利用时,应将利用部分扣除,确定实际开采石料量。
3、骨料生产能力的确定(1)工作制度骨料加工厂的工作制度可根据工程特点,参照表5-2,但在骨料加工厂生产不均衡时 表5-2 骨料加工厂工作制度,以及骨料供应高峰期每月实际工作日数和实际工作小时数可高于表6-2所列数值。
具体选定要结合毛料开采、储备和加工厂各生产单元车间调节能力,以及净骨料的运输条件等综合考虑加班的小时数。
(2)生产能力的确定骨料加工厂的生产能力应满足高峰时段的平均月需要量,即)(0Q A Q K Q c s d += 式中 d Q ——骨料加工厂的月处理能力,t ;c Q ——高峰时段的混凝土月平均浇筑强度,m3; 0Q ——工程其他骨料的月需要量,t ;A ——每立方米混凝土的砂石用量,t ,一般可取2.15~2.20t ;s K ——及计骨料加工、转运损耗及弃料在内的综合补偿系数,一般可取1.2~1.3,天然砂石料还应考虑级配不平衡引起的弃料补偿。
骨料加工厂的小时生产能力与作业制度有很大关系,在高峰施工时段,一个月可以工作25天以上,一天也可3班作业。
但为了统计、分析和比较,建议采用规范的计算方法,一般可按每月25天,每天2班14h 计算。
按高峰月强度计算处理能力时,每天可按3班20h 计算。
βγ0)1(eV k V r +=骨料生产累计过程线的斜率就是加工厂的生产强度,斜率最大的时段就是骨料的高峰生产时段。
