一、采区下部车场设计概述采区下部车场是一种特殊的车场，它是为满足采矿工作的需要而设计的。
它主要是为采矿设备提供运输和存储服务，并且要求车场空间尽可能大。
采区下部车场设计旨在满足采矿工作所需的车辆运输和存储服务，保证采矿设备的安全、可靠和有效的运输。
二、车场设计要点1、车场空间设计：采区下部车场的空间设计要求尽可能大，以满足采矿设备的运输需求。
车场的空间设计应考虑车辆运输的安全性和高效性，以及设备的配置和维护。
2、车辆设备：采区下部车场的车辆设备要求安全、可靠，并能够满足采矿工作的需要。
车辆设备应具备安全可靠的行驶和操作性能，能够满足采矿设备的运输需求。
3、车辆管理：采区下部车场的车辆管理要求安全、高效，并能够满足采矿工作的需要。
车辆管理应采用有效的管理措施，确保车辆安全行驶和操作，同时记录车辆的运行情况，并及时发现和处理车辆问题。
4、车辆安全：采区下部车场的车辆安全要求安全、可靠，并能够满足采矿工作的需要。
车辆安全应采取有效的安全措施，确保车辆安全行驶和操作，同时记录车辆的安全情况，并及时发现和处理车辆安全问题。
五、车场设计方案1、车场空间设计：采区下部车场的空间设计应考虑车辆运输的安全性和高效性，以及设备的配置和维护。
车场空间应有足够的宽度和长度，以便车辆运输，同时应考虑车辆的安全性和高效性，并配备足够的车位，以便采矿设备的存放和维护。
2、车辆设备：采区下部车场的车辆设备要求安全、可靠，并能够满足采矿工作的需要。
车辆设备应采用高性能的柴油机、液力变矩器等设备，以满足采矿工作的需要，同时应具备安全可靠的行驶和操作性能，以便满足采矿设备的运输需求。
3、车辆管理：采区下部车场的车辆管理要求安全、高效，并能够满足采矿工作的需要。
车辆管理应采用有效的管理措施，确保车辆安全行驶和操作，同时记录车辆的运行情况，并及时发现和处理车辆问题。
车辆管理应采用计算机管理系统，实现车辆的远程控制，并可以实时监控车辆的运行情况。
采区车场课程设计一、教学目标本课程旨在让学生了解和掌握采区车场的基本概念、原理和操作方法。
知识目标要求学生能够理解采区车场的定义、功能和组成部分；掌握采区车场的运行原理和操作流程。
技能目标要求学生能够正确操作采区车场设备，进行正常的生产作业；能够对采区车场设备进行简单的维护和故障排除。
情感态度价值观目标要求学生树立安全第一的思想，注重生产安全；培养学生的团队合作意识和责任感。
二、教学内容教学内容主要包括采区车场的定义和功能、组成部分、运行原理、操作流程、设备维护和故障排除等。
具体安排如下：1.采区车场的定义和功能：介绍采区车场的概念、作用和重要性。
2.组成部分：讲解采区车场的各个组成部分及其功能。
3.运行原理：解析采区车场的运行机制和工作原理。
4.操作流程：详细讲解采区车场的操作步骤和方法。
5.设备维护和故障排除：教授学生如何对采区车场设备进行维护和故障排除。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：用于讲解采区车场的理论知识，使学生能够系统地掌握相关知识。
2.讨论法：学生针对实际问题进行讨论，培养学生的思考和解决问题的能力。
3.案例分析法：通过分析具体案例，使学生更好地理解和应用所学知识。
4.实验法：安排学生进行实际操作，提高学生的动手能力和实际操作技能。
四、教学资源本课程将采用以下教学资源：1.教材：为学生提供系统、全面的学习材料。
2.参考书：为学生提供更多的学习资料和拓展知识。
3.多媒体资料：通过图片、视频等形式，丰富学生的学习体验。
4.实验设备：为学生提供实际操作的机会，提高学生的动手能力。
以上是本课程的教学设计，希望能够帮助学生更好地学习和掌握采区车场的知识和技能。
五、教学评估本课程的评估方式包括平时表现、作业和考试等。
评估方式应客观、公正，能够全面反映学生的学习成果。
1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解能力。
第三章采区车场设计第一节窄轨线路一、轨道与轨型轨道运输是煤矿井下主要运输方式，矿井轨道由铺设在巷道底板上的道床、轨枕、钢轨和联接件等组成。
钢轨的型号简称轨型，以每m长度的质量（kg/m）表示。
窄轨线路的轨型有15、22、30、38和43kg/m等5种。
窄轨线路中心距有600mm、762mm和900mm 3种，使用时根据矿井生产能力大小和矿井运输方式选用。
大型矿井一般选用900mm轨距，使用3t、5t矿车；中、小型矿井多选用600mm轨距，使用1t、3t矿车。
新设计矿井轨型按表3—1选用。
除了上述规定外，《煤矿运输安全质量标准化评分表》中规定；运行7t及其以上机车、3t及以上矿车、采区运输重量超过15t（包括平板车重量）及以上设备时线路轨型不低于30kg/m，卡轨车、齿轨车和胶轮车运行线路轨型不低于22kg/m。
表3—1 新设计矿井轨型选用表二、道岔1.道岔类别道岔是使车辆由一条线路上转到另一条线路上的装置，它是由尖轨、辙叉、转辙器、道岔曲轨、护轮轨和基本轨所组成，道岔的结构如图3—1所示。
1—尖轨；2—辙叉；3—转辙器；4—道岔曲轨；5—护轮轨；6—道岔基本轨图3—1 道岔结构常用道岔有单开道岔、对称道岔、渡线道岔3种，单开道岔和渡线道岔又有左向和右向之分（在平面线路上沿顺时针方向分出时为右向，沿逆时针方向分出时为左向）。
井下常用道岔有3号、4号、5号。
每种型号的道岔又配备了4m、6m、9m、12m、15m、20m、25m、30m、40m、50m、70m等11种曲线半径；渡线道岔和对称道岔按不同轨距和道岔类型，配备有1300mm、1400mm、1500mm、1600mm、1700mm、1800mm、1900mm、2200mm和2500mm等9种线路间距。
道岔手册中所列型号均为右向道岔，如ZDK622—4—12末注明左右，均为右向道岔。
右向道岔的分岔线在行进方向（由a→b）的右侧。
左向道岔必须在尾数后注上（左）字，如：ZDK622—4—12（左），岔线在行进方向（由a→b）的左侧。
第三章采区车场设计1.引言采区车场的设计在矿山运营中起到至关重要的作用。
一个合理的车场设计能够提高车辆的进出效率，减少交通堵塞，提高矿山的生产效率。
本章将讨论采区车场设计的原则和考虑因素，并提供一个具体的设计方案。
2.设计原则2.1安全性车场设计必须考虑到安全因素。
这包括车辆的停放区域，车辆和行人之间的分隔区域，以及车辆的进出口等。
合理的安全设计能够降低交通事故的风险，保护工作人员的生命和财产安全。
2.2效率性采区车场的设计应该追求高效率。
这包括最小化车辆的排队时间，优化路线规划，提高车辆进出效率等。
通过合理的布局和规划，可以最大限度地减少交通堵塞，提高矿山的生产效率。
2.3可持续性车场设计应该考虑到可持续性的因素。
这包括减少车辆的排放，节约能源，保护环境等。
通过优化设计，可以减少车辆的行驶距离，降低碳排放量，提高矿山的环境可持续性。
3.考虑因素3.1车辆类型和数量车辆类型和数量是车场设计的基本考虑因素。
不同类型和数量的车辆需要不同的停车位来满足其需求。
在设计时，需要根据实际情况来确定停车位的数量和类型。
3.2车辆进出口位置车辆进出口的位置对于车场的设计至关重要。
进出口位置应该考虑到车辆的行进方向，避免车辆相互阻塞，减少交通堵塞。
合理的进出口位置可以提高车辆的进出效率。
3.3车辆停放区域车辆停放区域的规划需要考虑到停车位的数量和布局。
停车位的数量应该根据实际需要来确定，以满足车辆的停放需求。
停车位的布局应该合理，充分利用空间，并保证车辆之间的安全距离。
3.4交通指示标志和标线交通指示标志和标线在车场设计中起到重要的作用。
通过设置合理的指示标志和标线，可以引导车辆有序进出，减少交通事故的发生。
4.设计方案基于上述原则和考虑因素，提出一个具体的采区车场设计方案。
该方案包括以下几个方面的设计：4.1停车位数量和布局根据实际车辆数量，确定停车位的数量和布局。
充分利用空间，合理排列停车位，保证停车位之间有足够的空间，避免车辆之间的碰撞。

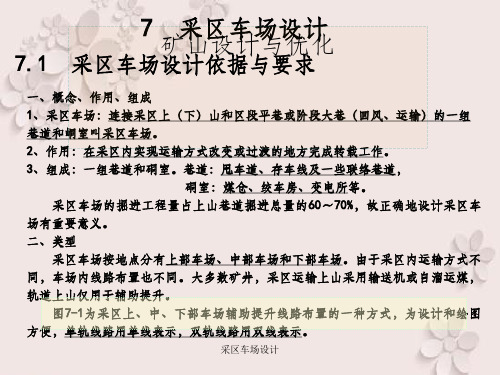

第三节采区车场设计采区车场可分为上部车场、中部车场和下部车场。
在进行车场设计时应对采区巷道的布置方式、采区生产能力、运输方式及设备类型、地质构造和围岩性质等因素进行全面考虑，力求使采区车场布置紧凑合理、行车顺畅、工程量小和维护费用低，同时还应满足安全生产、通风、行人、排水和管线敷设等方面的要求。
采区车场设计中，当采用600mm轨距1t矿车时，其平曲线半径和竖曲线半径一般取9m、12m、15m；当采用900mm轨距3t矿车时，其平、竖曲线半径一般取12m、15m、20m。
提升牵引角通常在20°以内。
车场与上下山连接部位的道岔一般选用4号或5号标准道岔，车场分甩空、重车的道岔一般选用4号标准道岔。
上部和中部车场的空重车线长度通常不小于一次提升串车长度的2～3倍。
采区运输材料、设备或矸石的下部车场，其空重车线长度一般取0.5列车长左右。
空重车线的高低道最大高差一般不大于0.5m。
高低道的起坡点间距以lm左右为宜，一般不大于1.5～2.0m。
高低道线路中心距与人行道位置有关，600mm轨距时，设中间人行道一般取1.7～1.9m，不设中间人行道可取1.3～1.4m；900m轨距设中间人行道一般取2.1～2.2m，不设时取1.6～1.8m。
空重车线的坡度与矿车型式、铺轨质量、有无弯道及自动滑行要求等因素有关。
空重车线的坡度可按表3-2选取。
一、采区下部车场设计示例根据煤炭装车地点的不同，采区下部车场可分为大巷装车式、石门装车式和绕道装车式三种基本形式。
采区下部车场线路包括装车站线路，绕道线路和轨道上山下部平车场线路。
下部车场设计的基本步骤如下：（1）确定车场型式，绘出计算草图；（2）选定有关参数；（3）把车场线路分解成若干单元，计算各联结点尺寸；（4）计算线路总布置尺寸；（5）计算工程量及材料消耗量；（6）绘制施工图。
设计示例一：已知某采区生产能力20万t/a ，煤层倾角为(15、20)18°，轨道上山沿煤层布置，上山为单钩提升，每钩串车数为4辆，采用一吨标准矿车运输，运输大巷为双轨巷道，7t 架线式电机车，每列车数为30辆。
