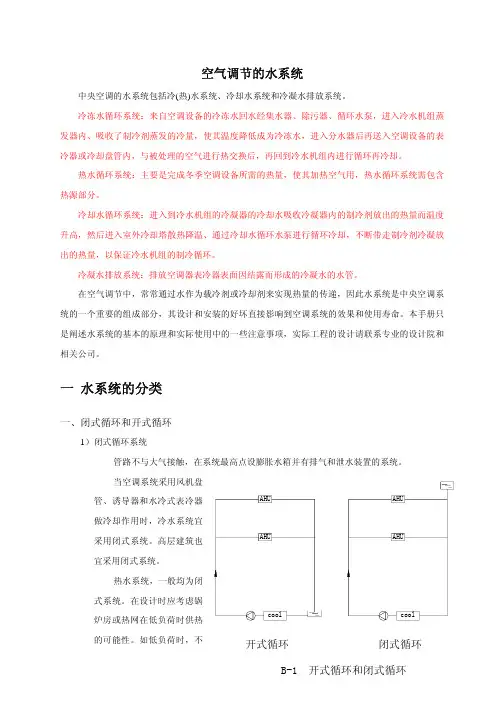

空气调节的水系统中央空调的水系统包括冷(热)水系统、冷却水系统和冷凝水排放系统。
冷冻水循环系统：来自空调设备的冷冻水回水经集水器、除污器、循环水泵，进入冷水机组蒸发器内、吸收了制冷剂蒸发的冷量，使其温度降低成为冷冻水，进入分水器后再送入空调设备的表冷器或冷却盘管内，与被处理的空气进行热交换后，再回到冷水机组内进行循环再冷却。
热水循环系统：主要是完成冬季空调设备所需的热量，使其加热空气用，热水循环系统需包含热源部分。
冷却水循环系统：进入到冷水机组的冷凝器的冷却水吸收冷凝器内的制冷剂放出的热量而温度升高，然后进入室外冷却塔散热降温、通过冷却水循环水泵进行循环冷却，不断带走制冷剂冷凝放出的热量，以保证冷水机组的制冷循环。
冷凝水排放系统：排放空调器表冷器表面因结露而形成的冷凝水的水管。
在空气调节中，常常通过水作为载冷剂或冷却剂来实现热量的传递，因此水系统是中央空调系统的一个重要的组成部分，其设计和安装的好坏直接影响到空调系统的效果和使用寿命。
本手册只是阐述水系统的基本的原理和实际使用中的一些注意事项，实际工程的设计请联系专业的设计院和相关公司。
一水系统的分类一、闭式循环和开式循环1）闭式循环系统可能供热，则应考虑其它措施（如电加热等）。
闭式循环的优点：1．由于管路不与大气相接触，管道与设备不宜腐蚀。
2．不需为高处设备提供的静水压力，循环水泵的压力低，从而水泵的功率相对较小。
3．由于没有回水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。
闭式循环的缺点：1．蓄冷能力小，低负荷时，冷冻机也需经常开动。
2．膨胀水箱的补水有时需要另设加压水泵。
2）开式循环系统管路之间有贮水箱（或水池）通大气，自流回水时，管路通大气的系统。
当空调系统采用喷水池冷却空气时，宜采用开式系统。
空调系统采用冷水式表冷器，冷水温度要求波动小或冷冻机的能量调节不能满足空调系统的变化时，也可采用开式系统。
当采用开式水箱蓄冷或贮水以消减高峰负荷时，也宜采用开式系统。
第3章全水系统3.1 概述华北电力大学-荆有印3.1.1 全水系统1．定义全水系统--全部用水作为介质传递室内热负荷或(和)冷负荷的系统称为全水系统。
2．分类⑴按提供热量（或冷量）供热的全水系统、供冷的全水系统和既供冷又供热的全水系统。
供热时，水被称为“热媒”；供冷时，水被称为冷冻水或冷媒。
⑵按末端装置自然对流和强迫对流。
自然对流的系统：空气靠在密度差产生的重力压头驱动下流过末端装置与水进行热交换，并引导空气在室内循环。
如散热器热水采暖系统。
强迫对流的系统：空气靠风机的机械动力流过末端装置与水进行热交换，并导致空气在室内循环。
如风机盘管空调系统和暖风机热水采暖系统。
⑶按用途热水采暖系统和全水空调系统。
3．组成供热的全水系统：由热源、输送热媒的管道系统和供热设备(末端装置)组成。
供冷的全水系统由冷源、输送冷媒的管道系统和供冷设备(末端装置)组成。
既供冷又供热的全水系统中同时有冷源和热源，末端装置是供热或(和)供冷的设备。
3.1.2 热水采暖系统1.定义热水采暖系统即供热的全水系统。
2．分类按热媒分为热水采暖系统和蒸汽采暖系统。
3．相对蒸汽采暖系统，热水采暖系统的优缺点⑴优点①运行管理简单，维修费用低。
②热效率高，跑、冒、滴、漏现象轻，可比蒸汽供暖节能20％-40％。
③可采用多种调节方法，特别是可采用随室外温度变化改变采暖供、回水温度的质调节。
④供暖效果好。
连续供暖时，室内温度波动小。
房间温度均匀，无噪声，可创造良好的室内环境，增加舒适度。
⑤管道设备锈蚀较轻，使用寿命长。
⑵缺点①散热设备传热系数低，因此在相同供热量下，所需供暖设备②蒸汽采暖主要靠蒸汽冷凝时放出的汽化潜热；热水采暖靠水的温降。
在相同供热量下，热水为热媒时流量大，管径大，造价高。
③输送热媒消耗电能多。
4.适应范围是民用和公用建筑的主要采暖系统型式，也可用于工业建筑及其辅助建筑中。
3.1.3 全水空调系统1．定义全水空调系统中房间的冷负荷或热负荷全靠水来承担。

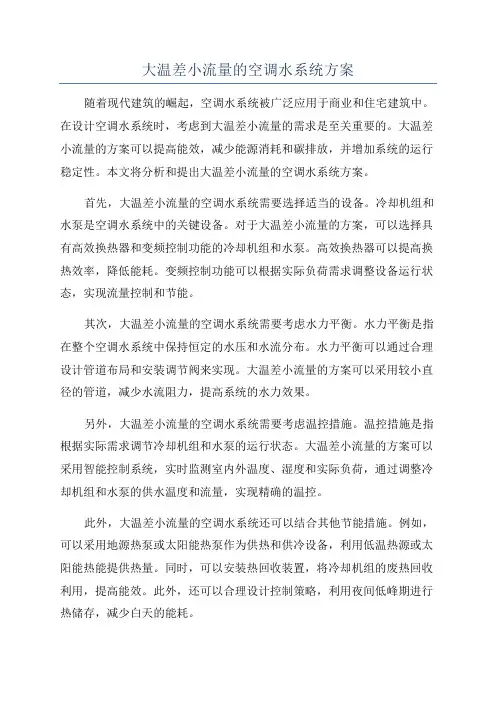

大温差小流量的空调水系统方案随着现代建筑的崛起，空调水系统被广泛应用于商业和住宅建筑中。
在设计空调水系统时，考虑到大温差小流量的需求是至关重要的。
大温差小流量的方案可以提高能效，减少能源消耗和碳排放，并增加系统的运行稳定性。
本文将分析和提出大温差小流量的空调水系统方案。
首先，大温差小流量的空调水系统需要选择适当的设备。
冷却机组和水泵是空调水系统中的关键设备。
对于大温差小流量的方案，可以选择具有高效换热器和变频控制功能的冷却机组和水泵。
高效换热器可以提高换热效率，降低能耗。
变频控制功能可以根据实际负荷需求调整设备运行状态，实现流量控制和节能。
其次，大温差小流量的空调水系统需要考虑水力平衡。
水力平衡是指在整个空调水系统中保持恒定的水压和水流分布。
水力平衡可以通过合理设计管道布局和安装调节阀来实现。
大温差小流量的方案可以采用较小直径的管道，减少水流阻力，提高系统的水力效果。
另外，大温差小流量的空调水系统需要考虑温控措施。
温控措施是指根据实际需求调节冷却机组和水泵的运行状态。
大温差小流量的方案可以采用智能控制系统，实时监测室内外温度、湿度和实际负荷，通过调整冷却机组和水泵的供水温度和流量，实现精确的温控。
此外，大温差小流量的空调水系统还可以结合其他节能措施。
例如，可以采用地源热泵或太阳能热泵作为供热和供冷设备，利用低温热源或太阳能热能提供热量。
同时，可以安装热回收装置，将冷却机组的废热回收利用，提高能效。
此外，还可以合理设计控制策略，利用夜间低峰期进行热储存，减少白天的能耗。
综上所述，大温差小流量的空调水系统方案需要综合考虑设备选择、水力平衡、温控措施和其他节能措施。
通过合理的设计和调整，可以提高能效，减少能源消耗和碳排放，并增加系统的运行稳定性。
大温差小流量的空调水系统方案是未来建筑节能和环保的重要发展方向。
中央空调水循环原理
中央空调的水循环原理是通过一系列的管道、泵和阀门来实现热量的传递和控制。
具体的水循环过程如下：
1. 冷却水循环：冷却水从中央空调机组中流出，经过冷冻水泵进入冷却塔。
2. 冷却塔：冷却塔是一个用于散热的设备，冷却水在塔内与空气进行热交换，使冷却水的温度降低。
3. 冷却水回流：冷却水从冷却塔排出后，经过冷却水回流泵，再次回到中央空调机组，继续循环使用。
4. 蒸发器：在中央空调机组内，冷却水经过蒸发器与蒸发器内的冷媒进行热交换，将空气中的热量吸收。
5. 冷媒回流：冷媒经过蒸发后变为气态，通过冷凝水泵进入冷凝器。
6. 冷凝器：冷凝器是一个热交换设备，冷媒在冷凝器内与冷却水进行热交换，将热量传递给冷却水。
7. 冷凝水回流：冷凝水从冷凝器排出后，通过冷凝水回流泵回流到中央空调机组，继续循环使用。
通过这样的水循环过程，中央空调系统能够循环利用冷却水，不断地吸收和释放热量，从而实现空调效果。
同时，通过控制冷却水的流量和温度，可以调节室内空气的温度和湿度，以满足不同的舒适需求。
中央空调冷却水循环系统简介冷却水循环系统是中央空调系统的一种，它是指冷却水换热并经降温，再循环使用的给水系统，主要由冷却设备、水泵和管道组成，包括敞开式和密闭式两种类型。
冷却水循环系统-原理以水作为冷却介质，并循环使用的一种冷却水系统。
主要由冷却设备、水泵和管道组成。
冷水流过需要降温的生产设备（常称换热设备，如换热器、冷凝器、反应器）后，温度上升，如果即行排放，冷水只用一次（称直流冷却水系统），使升温冷水流过冷却设备则水温回降，可用泵送回生产设备再次使用，冷水的用量大大降低，常可节约95%以上。
冷却水占工业用水量的70%左右，因此，冷却水循环系统起了节约大量工业用水的作用。
冷却水循环系统-分类冷却设备有敞开式和封闭式之分，因而冷却水循环系统也分为敞开式和封闭式两类。
敞开式系统的设计和运行较为复杂。
1、敞开式冷却设备有冷却池和冷却塔两类，都主要依靠水的蒸发降低水温。
再者，冷却塔常用风机促进蒸发，冷却水常被吹失。
故敞开式冷却水循环系统必须补给新鲜水。
由于蒸发，循环水浓缩，浓缩过程将促进盐分结垢。
补充水有稀释作用，其流量常根据循环水浓度限值确定。
通常补充水量超过蒸发与风吹的损失水量，因此必须排放一些循环水（称排污水）以维持水量的平衡。
冷却水循环系统在敞开式系统中，因水流与大气接触，灰尘、微生物等进入循环水；此外，二氧化碳的逸散和换热设备中物料的泄漏，也改变循环水的水质。
为此，循环冷却水常需处理，包括沉积物控制、腐蚀控制和微生物控制。
处理方法的确定常与补给水的水量和水质相关，与生产设备的性能也有关。
当采用多种药剂时，要避免药剂间可能存在的化学反应。
2、封闭式封闭式冷却水循环系统采用封闭式冷却设备，循环水在管中流动，管外通常用风散热。
除换热设备的物料泄漏外，没有其他因素改变循环水的水质。
为了防止在换热设备中造成盐垢，有时冷却水需要软化。
为了防止换热设备被腐蚀，常加缓蚀剂；采用高浓度、剧毒性缓蚀剂时要注意安全，检修时排放的冷却水应妥善处置。
