空调制冷量计算方法及设计原则

制冷系统设计环境设计参数空调系统以《采暖通风与空气调节设计规范》GB50019-2003、《数据中心设计规范》GB50174-2017、《数据中心用恒温恒湿空调系统》YD/T2061-2009 及《核心机房节能热管理技术规范》QB-H-001-2009 等国家及行业标准规范作为设计依据，总体把握安全可靠、节能环保、经济合理的设计原则，同时兼顾施工方便快捷、维护简便易行。

1.1气流组织设计按照现行《数据中心设计规范》GB50174-2017标准，设备布局与气流组织设计原则：机房设备规划布局以“先冷设备、后冷环境”为指导原则，贯彻“冷热通道独立设置”的要求，机房内划分出间隔的冷热通道。

机柜布置采用“面对面、背对背”的排列方式，相邻两列设备的吸风面(正面)安装在冷通道上，排风面(背面)安装在热通道上，实现分隔冷热气流，形成良好的气流组织，提高空调的制冷效率。

封闭系统可以用来隔离热通道（hot aisle）和冷通道（cold aisle），防止热空气和冷空气混合。

封闭系统像一个物理屏障一样，将热通道与冷通道分开。

封闭冷通道就是对机房的冷通道进行隔离，以便于更好地控制气流，阻止冷热气流的混合，不会导致冷却资源的浪费。

数据中心空调负荷计算通过统计各类服务器设备的数量及比例我们就能进行整体数据中心设备冷负荷的计算。

本次项目的设备布置采用业界主流实用的冷热通道分离，微模块采用密闭热通道方案。

采用行间级精密空调，采用前送风，后回风模式IT设备显冷负荷在本项目中，我们把数据中心区域根据不同的设备细分为2类：网络机柜--2KW/Rack；标准服务器机柜--3~4KW/Rack；精密空调制冷量计算公式如下1、机房面积S=100m²，每台IT设备柜按3Kw、网络柜按2KW负载量进行估算，设备总功率为32KW，冷通道空调总制冷量=设备热负荷（设备总功率*热量转换系数）=32*0.9=35.6KW，为确保精密空调系统的效率和尽可能延长空调的使用寿命，一般情况下最佳负载功率应为空调制冷量的80%左右，则精密空调的最小制冷量可估算为35.6/0.8=44.4KW。

制冷量计算公式范文一、热传导法计算制冷量热传导法是指通过物体之间的热传导来计算制冷量。

该方法适用于热传导过程比较简单、温度差不大的情况。

制冷量=热传导率×传热面积×温度差其中，热传导率是指物体单位面积上，温度差为1单位时，单位时间内的热传导量。

传热面积是指热量传导的表面积。

例如，一块厚度为1厘米，面积为100平方厘米的冷却板，热传导率为0.5瓦特/平方厘米·摄氏度，高温区域温度为20摄氏度，低温区域温度为5摄氏度，根据热传导法计算该冷却板的制冷量：制冷量=0.5×100×(20-5)=750瓦特二、制冷剂循环法计算制冷量制冷剂循环法是指通过制冷剂在制冷循环中的工作过程来计算制冷量。

该方法适用于复杂的制冷系统，如冰箱、空调等。

制冷量=制冷剂流量×比焓差制冷剂流量是指单位时间内制冷剂通过制冷循环的流量。

比焓差是指制冷剂在蒸发和冷凝过程中所释放或吸收的热量。

制冷系统是通过压缩机、蒸发器、冷凝器和节流阀等元件组成的循环系统。

制冷剂在不同元件中经历压缩、膨胀、蒸发和冷凝等过程，通过蒸发吸收热量，然后通过冷凝放出热量，实现制冷效果。

例如，一台压缩冰箱制冷系统中，制冷剂的流量为0.1千克/秒，比焓差为1000焦耳/千克，根据制冷剂循环法计算该冰箱的制冷量：制冷量=0.1×1000=100焦耳/秒以上是两种常见的制冷量计算公式及其应用方法。

通过热传导法和制冷剂循环法，可以根据具体的制冷系统和工作条件，计算得到物体的有效制冷量。

在实际应用中，还需要考虑制冷效率、功率消耗、循环回路等因素，以进一步优化制冷系统。

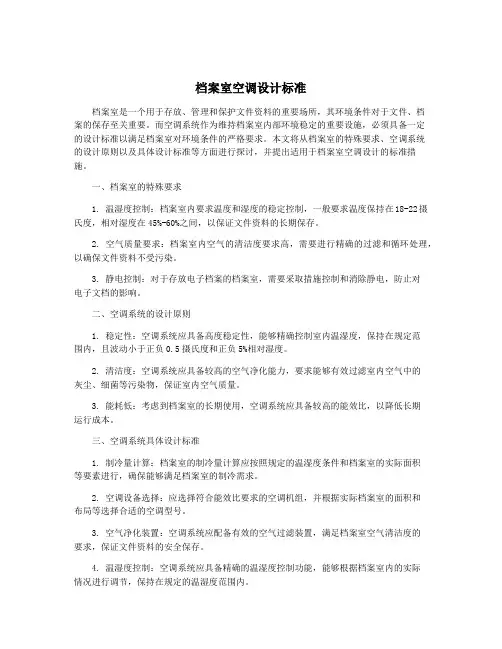

档案室空调设计标准档案室是一个用于存放、管理和保护文件资料的重要场所，其环境条件对于文件、档案的保存至关重要。

而空调系统作为维持档案室内部环境稳定的重要设施，必须具备一定的设计标准以满足档案室对环境条件的严格要求。

本文将从档案室的特殊要求、空调系统的设计原则以及具体设计标准等方面进行探讨，并提出适用于档案室空调设计的标准措施。

一、档案室的特殊要求1. 温湿度控制：档案室内要求温度和湿度的稳定控制，一般要求温度保持在18-22摄氏度，相对湿度在45%-60%之间，以保证文件资料的长期保存。

2. 空气质量要求：档案室内空气的清洁度要求高，需要进行精确的过滤和循环处理，以确保文件资料不受污染。

3. 静电控制：对于存放电子档案的档案室，需要采取措施控制和消除静电，防止对电子文档的影响。

二、空调系统的设计原则1. 稳定性：空调系统应具备高度稳定性，能够精确控制室内温湿度，保持在规定范围内，且波动小于正负0.5摄氏度和正负5%相对湿度。

2. 清洁度：空调系统应具备较高的空气净化能力，要求能够有效过滤室内空气中的灰尘、细菌等污染物，保证室内空气质量。

3. 能耗低：考虑到档案室的长期使用，空调系统应具备较高的能效比，以降低长期运行成本。

三、空调系统具体设计标准1. 制冷量计算：档案室的制冷量计算应按照规定的温湿度条件和档案室的实际面积等要素进行，确保能够满足档案室的制冷需求。

2. 空调设备选择：应选择符合能效比要求的空调机组，并根据实际档案室的面积和布局等选择合适的空调型号。

3. 空气净化装置：空调系统应配备有效的空气过滤装置，满足档案室空气清洁度的要求，保证文件资料的安全保存。

4. 温湿度控制：空调系统应具备精确的温湿度控制功能，能够根据档案室内的实际情况进行调节，保持在规定的温湿度范围内。

5. 静电控制：对于存放电子档案的档案室，应采取相应的静电控制手段，如静电消除装置等，并确保空调系统不会产生对电子档案有害的静电。

制冷量公式范文制冷量（Cooling Capacity）是指空调或制冷设备在单位时间内从空间中移除的热量。

制冷量的公式可以根据不同的应用和设备类型而有所不同，以下将介绍几种常见的制冷量公式。

1.空气调节制冷量公式：空气调节制冷量公式适用于中央空调系统或分体空调系统，计算的是系统在运行过程中从室内空间中移除的热量量。

制冷量=空气质量流量×空气焓差其中，空气质量流量是空气调节系统的风量，单位为 kg/s；空气焓差是指室内空气在进入室内和离开室内时的热量差，单位为J/kg。

2.冷却水制冷量公式：冷却水制冷量公式适用于冷却水机组或水冷却设备，计算的是通过水介质移除室内热量的能力。

制冷量=水流量×水焓差×系数其中，水流量是冷却水的流速，单位为m^3/s；水焓差是冷却水在进入室内和离开室内时的焓值差，单位为 J/kg；系数是流体往复作用系数，用于考虑冷却水流动的实际情况。

3.溴化锂吸收式制冷量公式：溴化锂吸收式制冷量公式适用于溴化锂吸收式制冷机组，计算的是制冷机组在单位时间内吸收的热量。

制冷量=溴化锂溶液质量流量×溶液焓差其中，溴化锂溶液质量流量是溴化锂吸收式制冷机组中溴化锂溶液的质量流量，单位为 kg/s；溶液焓差是溴化锂在吸收和解吸过程中产生的热量差，单位为 J/kg。

4.蒸发器制冷量公式：蒸发器制冷量公式适用于蒸发器的制冷设备，计算的是通过蒸发过程移除热量的能力。

制冷量=每单位质量蒸发所需热量×蒸发速率其中，每单位质量蒸发所需热量是蒸发器中工质从液相转变为气相所需的热量，单位为 J/kg；蒸发速率是蒸发器中工质转变为气相的速率，单位为 kg/s。

以上是几种常见的制冷量公式，其中每个公式都有其适用范围和前提条件。

在实际应用中，根据具体的设备和参数，选择正确的公式计算制冷量是非常重要的。

把握制冷量的计算方法，有助于提高空调和制冷设备的效率，并为相应的工程或装置提供合适的制冷解决方案。

空调常见制冷量计算公式在夏季高温时节，空调成为了人们生活中不可或缺的家电之一。

而空调的制冷量是衡量空调制冷能力的重要指标之一。

制冷量的大小直接影响着空调的制冷效果，因此了解空调制冷量的计算公式对于选择合适的空调设备至关重要。

空调的制冷量是指空调在单位时间内从室内空气中吸收的热量，通常以“千瓦”（kW）为单位进行计量。

制冷量的大小与空调的制冷能力有关，一般来说，空调的制冷量越大，其制冷能力也就越强。

制冷量的计算通常涉及到室内外温度差、室内空调需求量、空调的制冷效率等多个因素，下面我们将介绍一些常见的空调制冷量计算公式。

1. 空调制冷量的基本计算公式。

空调制冷量的基本计算公式为：Q = m c ΔT。

其中，Q表示制冷量，单位为千瓦（kW）；m表示空气的质量，单位为千克（kg）；c表示空气的比热容，单位为焦耳/千克·摄氏度（J/kg·℃）；ΔT表示温度差，单位为摄氏度（℃）。

根据这个公式，我们可以通过测量室内外温度差和空气的质量来计算空调的制冷量。

不过，这个公式比较理论化，实际中还需要考虑到空调的制冷效率、室内外温度差的变化等因素。

2. 空调制冷量的综合计算公式。

为了更准确地计算空调的制冷量，可以使用综合计算公式：Q = V ρ c ΔT η。

其中，Q表示制冷量，单位为千瓦（kW）；V表示室内空气的体积，单位为立方米（m³）；ρ表示空气的密度，单位为千克/立方米（kg/m³）；c表示空气的比热容，单位为焦耳/千克·摄氏度（J/kg·℃）；ΔT表示温度差，单位为摄氏度（℃）；η表示空调的制冷效率，通常以百分比表示。

这个综合计算公式考虑了室内空气的体积、密度以及空调的制冷效率等因素，可以更准确地计算空调的制冷量。

在实际使用中，可以根据室内外温度差和空调的制冷效率来调整计算公式，以获得更准确的制冷量。

3. 空调制冷量的实际应用。

在实际应用中，空调的制冷量并不是固定不变的，而是会受到室内外温度差、室内空气的体积、空调的制冷效率等多个因素的影响。

中央空调计费方案1. 背景中央空调系统广泛应用于商业建筑、办公楼、医院和酒店等场所。

为了合理计费并有效控制能源消耗，制定一套公平合理的中央空调计费方案至关重要。

本文档将详细介绍中央空调计费方案的设计原则、计费方法和实施流程。

2. 计费设计原则中央空调计费方案的设计应遵循以下原则：2.1 公平合理计费方案应公平合理，确保用户按照实际使用量缴纳费用。

不同用户的计费标准应根据使用情况进行差异化设定，以反映实际情况。

2.2 节能环保计费方案应鼓励用户合理使用中央空调，并采用能源节约措施。

例如，通过智能控制系统实时监测温度和湿度，调整空调的运行模式和温度设定，以确保舒适的室内环境并最小化能源消耗。

2.3 支持管理计费方案应支持管理和监控系统，以实时了解每个用户的能源消耗情况。

管理人员可以根据实际数据进行分析和优化，提供定期报告和统计信息，以便用户及时了解自己的能源消耗情况。

3. 计费方法中央空调计费可以采用以下方法之一或结合使用：3.1 时间计费法根据使用中央空调的时间长度计费。

可以设置不同的计费时段，例如高峰时段和低峰时段，不同时段的计费标准也不同。

这种方法适用于需要长时间使用中央空调的场所，如酒店客房。

3.2 能耗计费法根据实际能源消耗量计费。

可以根据中央空调的制冷量或耗电量计算费用。

这种方法适用于大型商业建筑或办公楼，因为能源消耗量与空调使用量更为相关。

3.3 面积计费法根据使用面积计费。

可以根据区域的面积和标准能耗系数计算费用。

这种方法适用于需要统一供暖或制冷的大型场所，如医院和大型商场。

4. 实施流程实施中央空调计费方案的流程包括以下几个步骤：4.1 制定计费方案根据实际情况，制定适合的中央空调计费方案。

确认计费方法、计费标准和计费周期等细节。

4.2 安装计量设备安装必要的计量设备和监控系统，以便实时监测中央空调的能源消耗情况。

这些设备可以与中央空调系统集成，自动记录相关数据。

4.3 数据收集和分析定期收集和分析计量设备获取的数据。

中央空调系统设计要点（标准版）一、概述中央空调系统是现代建筑中不可或缺的重要组成部分，它为人们提供舒适、健康、环保的室内环境。

随着我国经济的快速发展和人们生活水平的提高，中央空调系统在各类建筑中的应用越来越广泛。

本文主要针对中央空调系统的设计要点进行详细阐述，以期为设计师和工程师提供参考。

二、设计原则1.节能环保：在设计中央空调系统时，应充分考虑节能环保要求，选用高效节能的设备，降低能耗，减少对环境的污染。

2.实用性：中央空调系统设计应充分考虑建筑物的实际需求，确保系统稳定、可靠、安全地运行。

3.经济性：在满足使用需求的前提下，合理选择设备和材料，力求降低投资和运行成本。

4.灵活性：中央空调系统设计应具有一定的灵活性，以满足建筑物在使用过程中可能出现的变更需求。

5.可靠性：选用高品质的设备和材料，确保系统长期稳定运行，降低故障率。

三、设计要点1.空调负荷计算空调负荷计算是中央空调系统设计的基础，应充分考虑建筑物所在地区的气候特点、建筑物的朝向、围护结构、使用功能等因素。

计算负荷时，应准确把握室内外设计参数，如室内温度、湿度、新风量等。

2.系统选型根据建筑物的使用需求和负荷计算结果，选择合适的中央空调系统类型。

常见的系统类型有：冷水机组、风冷热泵、水源热泵、多联机等。

在选择系统类型时，应充分考虑建筑物的特点、投资预算、运行成本等因素。

3.设备选型与布置（1）冷水机组：根据负荷计算结果，选择合适的水冷或风冷冷水机组。

冷水机组的能效比（COP）是评价其节能性能的重要指标。

（2）水泵：选择合适的水泵，确保系统流量、扬程满足设计要求。

水泵的选型应考虑系统阻力和水泵的效率。

（3）冷却塔：根据冷却负荷选择合适的冷却塔，确保冷却效果。

冷却塔的选型应考虑冷却水的水质、环境温度等因素。

（4）风冷热泵或多联机：根据建筑物的使用需求和负荷计算结果，选择合适的风冷热泵或多联机。

设备的能效比（COP）和性能系数（SCOP）是评价其节能性能的重要指标。

深圳市商场空调冷量指标一、前言商场作为一个大型的公共场所，人流量较大，需要保持室内空气清新、温度舒适，商场空调系统的设计和运行非常重要。

本文将从深圳市商场空调冷量指标出发，探讨商场空调系统的设计和运行。

二、深圳市商场空调冷量指标1. 空调制冷量商场的制冷负荷主要包括人员热负荷、设备热负荷和外部环境热负荷。

根据深圳市建筑节能标准，商场的制冷负荷计算公式为：Q=Qp+Qs+Qe其中，Q为制冷负荷（kW），Qp为人员热负荷（kW），Qs为设备热负荷（kW），Qe为外部环境热负荷（kW）。

根据实际情况，商场的人员热负荷一般为100-150W/㎡；设备热负荷一般为30-40W/㎡；外部环境热负荷则需要根据当地气象数据进行计算。

2. 空调风量商场空调系统的风量需要根据实际情况进行计算。

一般来说，商场的风量应该保证每小时换气3-4次。

具体计算公式为：Qv=V×n其中，Qv为风量（m³/h），V为房间体积（m³），n为换气次数。

3. 空调能效比商场空调系统的能效比需要达到一定的标准，才能够保证节能环保。

根据深圳市建筑节能标准，商场空调系统的能效比应该达到3.0以上。

三、商场空调系统设计和运行1. 设计原则商场空调系统的设计应该遵循以下原则：（1）合理选型：根据实际情况选用合适的制冷设备、风机和管道等。

（2）合理布局：根据房间结构和使用要求进行布局，避免死角和盲区。

（3）合理控制：采用智能控制系统进行精确控制，避免浪费能源。

2. 运行管理商场空调系统的运行管理非常重要，可以通过以下措施来提高运行效率：（1）定期维护：对设备进行定期维护和清洁，保证设备正常运行。

（2）合理运行：根据实际情况进行合理运行，避免浪费能源。

（3）智能控制：采用智能控制系统进行精确控制，避免浪费能源。

四、总结商场空调系统的设计和运行需要考虑多方面因素，包括制冷负荷、风量和能效比等指标。

在设计和运行过程中，需要遵循合理选型、合理布局和合理控制的原则，并定期维护和清洁设备，采用智能控制系统进行精确控制，才能够保证商场空调系统的正常运行。

制冷课程设计一、目的1、了解冷冻站设计的内容、程序和基本原则；2、学习设计计算的步骤和方法；3、巩固所学的理论知识，培养学生运用所学知识解决工程问题的能力。

二、设计任务市某厂空调楼，空调系统总冷负荷 kW ，末端装置为风机盘管，要求冷冻水供水温度7℃，回水温度11℃，制冷系统以氨为制冷剂。

三、其它原始资料1．水源：自来水，利用冷却塔实现冷却水循环使用。

2．室外气象参数：冷冻站所在城市夏季空调室外计算干、湿球温度。

3．土建资料：制冷机房、休息室、操作间的面积、高度等具体尺寸由学生自行确定，并提资料给土建专业进行设计。

四、设计内容及要求（一）制冷压缩机型号、台数的确定 1．确定制冷系统的总制冷量Q A Q )1(0+=式中 Q 0——制冷系统的总制冷量(kW)； Q ——用户实际所需要的制冷量(kW);A ——冷损失附加系数，由于制冷设备、制冷剂、载冷剂管路等的冷损失而带来的附加系数。

一般对于间接供冷系统，空调冷负荷小于174kW 时，A ＝0.15~0.20; 空调冷负荷为174~1744kW 时，A ＝0.10~0.15; 空调冷负荷大于1744kW 时，A ＝0.05~0.07。

对于直接供冷系统，A ＝0.05~0.07。

《制冷技术》，《制冷设计规范》。

2．确定制冷剂种类和系统型式活塞式制冷系统，氨为制冷剂。

系统型式：多机组并联系统。

3．确定制冷系统的设计工况根据空调系统对冷冻水温度的要求及当地冷却水源、水质、水温、气象条件，确定蒸发温度te 、冷凝温度tc ，吸气温度t1、过冷温度tg 。

在压-焓图上绘制出制冷机的运行工况。

（1）蒸发温度t e 的确定其值取决于所采用的冷媒种类及蒸发器的形式。

① 以水或盐水为载冷剂，当采用卧式壳管蒸发器时，蒸发温度按对数平均温差计算，即：1212lnl l m l e l et t t t t -∆=-式中 m t ∆——对数平均温差（℃），对于介质为氨-水的卧式壳管蒸发器取4~6℃；1l t ——蒸发器入口载冷剂温度（℃）； 2l t ——蒸发器出口载冷剂温度（℃）； e t ——制冷剂的蒸发温度（℃）。
