三角堰流量公式为Q = K h5/2式中h为堰顶的淹深，K为特征常数（图1b）。
式中h为堰顶的淹深（图1c）。

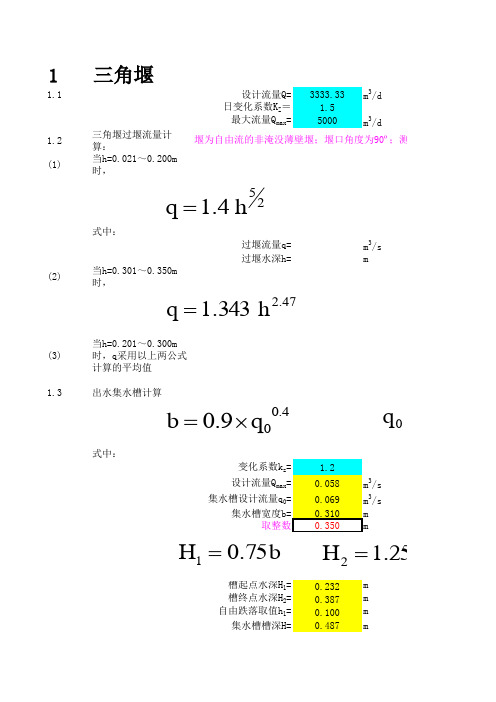

图1楼上所述公式Q=1.343*H的2.47次方和Q = K h5/2有应用范围的当H=0.021-0.200M时用公式Q = K h5/2当H=0.301-0.350M时用公式Q = 1.343*H的2.47次方当H=0.201-0.300时用上俩公式的平均值3.出水三角堰（90度）1）初沉池出水堰的负荷不大于2.9L/s·m，表面水力负荷2m3/m2·h 出流堰单位长度溢流量相等，一般250m3/m·d(约0.003m3/m·s)出水堰总堰长：(320/3600)*103/2.9=30.7m2)堰上水头：H1=0.1mH2O（即三角口底部到上游水面的高度）每个三角堰的流量：q1=1.343*(0.1)2.47=0.00455m3/s3)三角堰个数n1=q/q1=160/3600/0.00455=9.77q=出水流量。
取10个。
（每个池）4)三角堰中距L1=b/n1=3/10=0.3m通常三角堰之頂角為90°，tan(θ/2) =1，則(29)及(30)式變成Q=1.47H3/2(31)4.水堰流量的计算公式和计算表(1) 90°三角堰图6，7，890°三角堰流量计算公式式中 Q——流量（l/s）h——堰口水头（m）c——流量系数c=1354＋＋(140＋)(－0.09)2B——堰槽宽度（m）D——堰槽底面至堰口底点距离（m）流量系数公式在下述范围内适用：B=0.5～1.2(m) D=0.1～0.75(m)堰的水头测定方法(1)水头是指水流的上水面至堰口底点(90’三角堰)或堰口下边缘(矩形堰、全宽堰)的垂直距离。
(4)水堰的堰口至堰口外水池液面的高度不得小于100毫米。
b.三角堰设计计算每座UASB反应器处理水量7L/s,溢流负荷为1～2L/(m•s)设计溢流负荷取f=2L/(m•s),则堰上水面总长L=q/f=7/2=3.5m（3-7）设计90°三角堰,堰高H=50mm,堰口宽B=100mm,堰上水头h=25mm,则堰口水面宽b=50mm,三角堰数量n=L/b=3.5/0.05=70个.设计堰板长为8-0.3=7.7m,共6块,每块堰10个100mm堰口,10个670mm间隙.堰上水头校核:则每个堰出流率q=0.007/70=1×10-4m³/s按90°三角堰计算公式q=1.43h5/2（3-8）则堰上水头为h=(q/1.43)0.4=(1×10-4/1.43)0.4=0.022m。
三角堰测流量实训总结三角堰原理上最常用的有3类：三角堰、矩形堰和全宽堰。
三角堰用于测量小流量；矩形堰用于测量中流量；全宽堰用于测量大流量。
堰式流量计价格低廉、使用简单，因而在明渠流量测量中被广泛采用。
但堰式流量计的使用也有局限性。
它不能用于带有固体颗粒的流体，因为这些固体物质会损坏堰口或者沉积在堰板上游，影响流量的测量。
1.根据水流速度和水量在抽取的水前方做一条平流水道，在野外直接使用铁锹取土做出两条水沟即可，沟内尽量平整，以使水流无增加的重力势能而加快流速。
水沟的长度根据水流流速适当做出，保证水流稳定。
2.在所做水沟的尽头放上三角堰，并固定三角堰，三角堰竖直放置，使水流方向与三角堰竖直面垂直，并且使三角堰的直角基本处于水沟地面。
3.现在就要做一个大小合适的三角堰，取一块三夹板，用尺子量好角度，并用铅笔划线，画出要裁线，用锯锯掉一个直角三角形，一个三角堰就做好了。
4.按上面的要求放好三角堰，并固定好，在野外直接使用土进行固定。
让水流进行到基本清澈时，便可进行测量了，如果水沟底土较软，容易冲走，可在所做水沟地面垫上一层塑料薄膜。
5.在三角堰处，使用尺子垂直放在三角堰的直角上，读出三角堰的直角处到水面的高度值h。
6.根据三角堰计算流量的经验公式Q=C*h^(5/2)。
其中Q是要计算的流量（L/s），h是水深（cm），C是随h变化的系数，一般取0.014。
也可查表，使用三角堰的流量与高度关系的计算表。
两种方法都可以估算出水流的流量。
堰流流量公式为或式中H0=H+v02/2ɡ；m为堰流流量系数,与堰的进口尺寸和δ/H有关，一般分别按薄壁堰、实用断面堰和宽顶堰通过实验求得经验公式或数据；m0为计及趋近流速水头v02/2ɡ的流量系数；ε为侧收缩系数，与引水渠及堰的尺寸有关,亦由实验求得，当无侧收缩时，ε=1；σ为淹没系数，一般分别按薄壁堰、实用断面堰和宽顶堰由实验求出σ与墹/H0的关系,当为自由堰流时，σ=1；ɡ为重力加速度。
3.出水三角堰（90度）1）初沉池出水堰的负荷不大于2.9L/s·m，表面水力负荷2m3/m2·h出流堰单位长度溢流量相等，一般250m3/m·d(约0.003m3/m·s)出水堰总堰长：(320/3600)*103/2.9=30.7m2)堰上水头：H1=0.1mH2O（即三角口底部到上游水面的高度）每个三角堰的流量：q1=1.343*(0.1)2.47=0.00455m3/s3)三角堰个数n1=q/q1=160/3600/0.00455=9.77取10个。
（每个池）4)三角堰中距L1=b/n1=3/10=0.3m使用1D弯头德情况：1。
在没有特殊压降要求，没有流体流动性特殊要求的情况下使用1D弯头。
2。
在外套管的情况下比较多用1D弯头。
内管使用1.5D弯头配合外管1D弯头，这样内管可以顺利套入外管内，减少施工难度。
3。
减少管道振动的情况下可能使用1D弯头。
使用1D弯头可以增加整个管道的刚性。
使用1.5D弯头的情况：1。
减少管道应力。
使用长半径弯头可以增加管道的柔性。
在一些热媒油管道的设计过程中，我们还会使用3D，4D的弯管弯头代替管道补偿器。
2。
减少管道压降。
1D弯头和1.5D弯头在压力降计算过程中的当量长度取值不同，但差距不大，但如果整个管系的弯头数量很多，则还是有些调整效果的。
3。
减少流体对管道的脉动力。
弯头的曲率半径越大，流体对管系的动态荷载就越少。
2。
在外套管的情况下比较多用1D弯头。
内管使用1.5D弯头配合外管1D弯头，这样内管可以顺利套入外管内，减少施工难度。
长短半径就是一个阻力大小的问题，短半径一般只用在低压管道连接中，这样阻力不是很明显，如果流体管速很高，最好不要用短半径的长半径是最常用的，一般默认长半径是1.5倍半径,如果是固体输送呀什么对管道阻力要求严格的时候要用更大的半径的弯头当选用短半径弯头时，其最高工作压力不宜超过同规格长半径弯头的0.8倍GB50316中规定一般都要用1.5DN的！倍数越大其弯头的曲率半径越大，一般弯头均为1.5D。
问题：三角形堰实用流量计算说明：三角形堰是堰口形状为等腰三角形的薄壁堰，如图12-6所示。
当明渠流量较小时，如果使用矩形堰或全宽堰测量流量，则上下游的液位差很小，这会使得测量误差增大，为了使测量结果更加准确可以使用三角形堰。
对于三角形堰，当上游液位h变化时，堰口液流的宽度b也同时随着变化。
因此，三角形堰的流量计算公式应和三角形的顶角θ有关。
三角形堰堰口的曲线方程是将上式代入式（12-4），沿高度方向对整个液流进行流量的积分，可以得到流经三角形堰的流体流量qv公式为当堰口顶角时，三角形堰的流量实际计算公式（也称为Ki ndsvater-Shen公式）为式中，C是三角形堰的流量系数，还是三个变量的函数：e式中，p是三角形堰的顶角到堰底的距离；B是堰的宽度，he是有效水头，he=h+Kh；h是实测水头；Kh是水头的修正值。
当时，Ce 的值可查图12-7，Kh等于O.85mm对于的兰角形堰，目前还缺乏经验数据以确定Ce、h/p和p/B的函数关系。
但是，在堰口面积与明渠的通流面积相比很小时，h/p、p/B对Ce 值影响可以忽略不计，Ce只是θ的函数，如图12-8所示，相应Kh可以从图12-9查到。
式(12-27）的适用条件为当时，要把h/p和p/B限制在图12-7所列的范围内；当时，h/p≤0.35，1.5>p/B>O.1，h≥0.06m，p≥0.09mo为了准确地测量比直角三角形堰的流量测量范围更小的流量，可以使用锐角三角形堰。
在IS01438-75中还给出了的三角形堰以及三角形堰在不同的水头下流量系数和流量的表。
水堰流量计算方法水堰由堰板和堰槽构成，当水经堰槽流过堰板的堰口时，根据堰上水头的高低即可计算出流量。
1．堰板的结构(1)堰口的断面如图3所示，堰口与内侧面成直角，唇厚2毫米，向外侧倒45°倾斜面，毛刺应清除干净。
(2)堰口棱缘要修整成锐棱，不得呈圆形，堰板内侧面要平滑，以防发生乱流。
(3)堰板的材料必须保证不生锈和耐腐蚀。
(4)堰板安装时必须铅直，堰口应位于堰槽宽度的中央，与堰槽两侧壁成直角。
(5)各种水堰的堰口如图4所示。
90°三角堰的直角等分线应当铅直，直角允差为±5′。
形堰和全宽堰的堰口下缘应保证水平，堰口直角允差为±5，堰口宽度允差为±0．001b。
(1)堰槽要坚固，不易变形，否则使测量产生误差。
(2)在堰槽上流设置适当整流装置，以减少水面披动。
(3)堰槽的底面应平滑，侧面和底面应垂直。
(4)全宽堰槽堰的两侧面应向外延长，如图4c所示，延长壁应和两侧面一样的平滑，与堰口下边缘垂直，直角允差±5′。
延长壁上应设置通气孔，通气孔应靠近堰口并在水头下面以保证测量时水头内侧空气畅通。
通气孔的面积S≥B——堰口宽度(mm)h'——最大水头(mm)。
(5)堰进水部分的容量应尽可能大些厂这部分的宽度和深度不能小于整流栅下流的宽度和深度，导水管应埋设在水中。
3．堰的水头测定方法(1)水头是指水流的上水面至堰口底点(90’三角堰)或堰口下边缘(矩形堰、全宽堰)的垂直距离。
(2)为避免近堰板处水面降低而引起的误差，测定水头h处离堰口的距离等于200～B(毫米)。
(3)应当在越过堰口流下来的水流与堰板不附着的情况下进行测量。
(4)水堰的堰口至堰口外水池液面的高度不得小于100毫米。
(5)可以采用钳针或测针液面计测量水头。
钩针液面计构造如图6所示。
使用时应将针先沉入水内再提上对准水面，以消除水的表面张力的影响。
(6)水位零点的测定精度应在0．2毫米以内，最好当堰口流出来的水流刚停止时测定水位的零点，每次试验时都要测定零点。
直角三角堰流量计算公式
直角三角堰是一种常用的水流量测量设备，用于计算水流的体积或流量。
直角
三角堰流量计算公式基于伯努利方程和托勒密定理，通过测量水流面积和水位差来确定流量。
直角三角堰流量计算公式如下：
Q = Cd × W × H^(3/2)
其中，Q表示流量，Cd表示流量系数，W表示顶宽，H表示水位差。
流量系数Cd是一个实验确定的常数，取决于直角三角堰的形状和尺寸。
它反
映了流量计算中的各种损失和摩擦因素。
顶宽W是直角三角堰的宽度，通常以米为单位。
水位差H是水位高度的差异，通常以米为单位。
它是从水流顶部到直角三角堰底部的垂直距离。
通过测量顶宽和水位差，然后将它们代入上述公式，就可以计算出直角三角堰
的流量。
需要注意的是，直角三角堰流量计算公式假设水流为理想流体，且在计算过程
中忽略了一些实际情况中的细微变化。
因此，在实际应用中，应根据具体情况对公式进行修正和调整。
总之，直角三角堰流量计算公式是通过测量顶宽和水位差来确定水流量的公式。
这个公式在水力学和水资源管理领域中有着广泛的应用，并可以帮助解决涉及水流量测量的问题。
问题：三角形堰实用流量计算公式
说明：三角形堰是堰口形状为等腰三角形的薄壁堰，如图12-6所示。
当明渠流量较小时，如果使用矩形堰或全宽堰测量流量，则上下游的液位差很小，这会使得测量误差增大，为了使测量结果更加准确可以使用三角形堰。
对于三角形堰，当上游液位h变化时，堰口液流的宽度b也同时随着变化。
因此，三角形堰的流量计算公式应和三角形的顶角θ有关。
三角形堰堰口的曲线方程是
将上式代入式（12-4），沿高度方向对整个液流进行流量的积分，可以得到流经三角形堰的流体流量qv公式为
当堰口顶角时，三角形堰的流量实际计算公式（也称为Kindsvater-Shen公式）为
式中，C e是三角形堰的流量系数，还是三个变量的函数：
式中，p是三角形堰的顶角到堰底的距离；B是堰的宽度，he是有效水头，he=h+K h；h是实测水头；Kh是水头的修正值。
当时，C e的值可查图12-7，K h等于
对于的兰角形堰，目前还缺乏经验数据以确定C e、h/p和p/B的函数关系。
但是，在堰口面积与明渠的通流面积相比很小时，h/p、p/B对C e值影响可以忽略不计，C e只是θ的函数，如图12-8所示，相应K h可以从图12-9查到。
式(12-27）的适用条件为
当时，要把h/p和p/B限制在图12-7所列的范围内；
当时，h/p≤，>p/B>，h≥，p≥
为了准确地测量比直角三角形堰的流量测量范围更小的流量，可以使用锐角三角形堰。
在IS0
1438-75中还给出了的三角形堰以及三角形堰在不同的水头下流量系数和流量的表。
>>专门水文地质学>>教材>>水文与水资源工程教学实习指导
§3.2流量的测量
3.2.1堰测法
当涌水量小于10L/s 时，用三角堰；大于10L/s 时，采用梯形堰或矩形堰测量（见图3-1）。
测得堰口高度(h)及堰口宽度b (单位为cm)，分别用下列公式计算：
（1）三角堰： Q=0.014h5/2
（2）梯形堰：
Q=0.0186bh3/2
（3）矩形堰：
Q =0.018bh3/2
b 90h o h h b
a. 三角堰
b. 梯形堰
c. 矩形堰
图3-1 测量堰
为了工作方便，以上几种堰都有专门换算表。
测量时按下列要求去做：
（1） 在离泉出口处不少于l~2 m 的距离上进行测量；
（2） 当流量与流速很大时，让水流出一定距离进行测量；
（3） 堰板要放直(不要有前后、左右的歪扭)；
（4） 水头高度标尺的零点和堰槛位于同一高度上，若用直尺或三角板测量水头高度，应将测尺的平面与水流方向平行。
思考题：如不按上述要点要求做，会出现什么问题?
3.2.2容量法
用水桶或其它容器，按时计量测出流量，常用于流量较小的泉或民井抽水。
3.2.3断面法
选择水流平稳的渠段，测定水深、流速，进而可求得流量。
