管径流速对照表

2.1 管道内各种介质常用流速范围
管道内各种介质常用流速范围见表 2.1 。

表中管道的材质除注明外，一律为钢。

该表中流速为推荐值。

2.2 管道压力降控制值
管道压力降控制值见表 2.2—1 和表 2.2—2。

该表中压力降值为推荐值。

凹
>#
篙
油毘粘度技大的液休粘^0.05Pa ・s
0.5^0.9
/W500.7-1.0
1・X 1.6
粘度0. IPa s
0<3-0,6
awo O.E-OJ
AVIOO0.7 1 C
ZW20O 1.2 1』
粘度IP N* s
WE0.1-0.2
ZW500.16 025
DAHCO0.250.35
DA2000.35 0.55
HA嫌址应嚳騷（氧气站魅计畝血」（GB §0030—
③氧HiK堰盧•飙（＜A站也计幔題》CGB 50177—33）. ＞»乙陀严f乙恤聲设计罐施卜（GB
60031—81）h
^2.2-1 一服丄•程设it■的曹道母力降拧制渲
管迪类别盟A；厚擦压力降总压力降
kPa/100m kPa
液体
泵进口管8
泵出口普：
/W40- R053
豳070
测n oo哎以上50
燕汽和气体
公用物料总・按进口压力的典公用捞料支管检堆口压力的Z%
冷编机进口彗J
XMOkPn (表)y 3,5
/<>350k?a(S) 3.5-7乐縮机出口笛14 - 20
蒸汽按进口西力的血
Z1
感谢您的支持与配合，我们会努力把内容做得更好!。

管径/流速/流量对照表1.0mpa蒸汽流速40-50m/sDN15、DN25、DN50管径的截面积分别为：DN15：15²*3.14/4=176.625平方毫米，合0.0177平方分米。

DN25：25²*3.14/4=490.625平方毫米，合0.0491平方分米。

DN50：50²*3.14/4=1962.5平方毫米，合0.1963平方分米。

设管道流速为V=4米/秒，即V=40分米/秒，且1升=1立方分米，则管道的流量分别为（截面积乘以流速）：DN15管道：流量Q=0.0177*40=0.708升/秒，合2.55立方米/小时。

DN25管道：流量Q=0.0491*40=1.964升/秒，合7.07立方米/小时。

DN50管道：流量Q=0.1963*40=7.852升/秒，合28.27立方米/小时。

注：必须给定流速才能计算流量，上述是按照4米/秒计算的。

题目分析：流量为1小时10吨，这是质量流量，应先计算出体积流量，再由体积流量计算出管径，再根据管径的大小选用合适的管材，并确定管子规格。

（1）计算参数，流量为1小时10吨；压力0.4MPa，水的流速为1.5米/秒。

（2）计算体积流量：质量流量m=10吨/小时，水按常温状态考虑则水的密度ρ=1吨/立方米=1000千克/立方米；则水的体积流量为Q=10吨/小时=10立方米/小时=2777（3）计算管径：由流量Q=Av=（π/4）*d*dv；v=1.5m/s；得：d=4.856cm=48.56mm(4)选用钢管，以上计算，求出的管径是管子内径，现在应根据其内径，确定钢管规格。

由于题目要求钢管，则：1）选用低压流体输送用镀锌焊接钢管，查GB/T3091-2008,选择公称直径为DN50的钢管比较合适，DN50镀锌钢管，管外径为D=60.3mm，壁厚为S=3.8mm，管子内径为d=60.3-3.8*2=52.7mm＞48.56mm，满足需求。

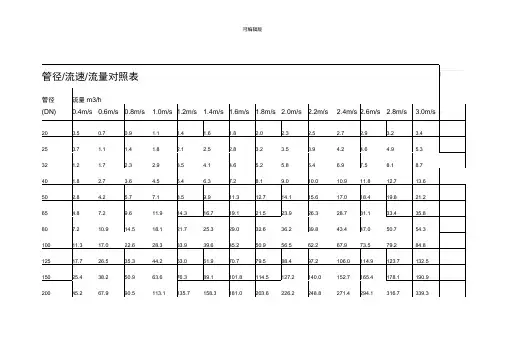

管径流量流速对照表以下是管径流量流速对照表，供工程师和相关人员参考。

该表格列出了常见的管径大小与相应流量和流速之间的关系，有助于工程设计和水力计算等领域的应用。

管径（mm）流量（m³/h）流速（m/s）------------------------------------50 4.32 2.1680 11.2 2.8100 17.9 3.58150 40.2 4.02200 71.7 3.59250 111 4.44300 160 5.33350 219 5.56400 285 5.69450 360 6.35500 443 7.39600 641 7.58700 865 8.06800 1120 7.84900 1414 7.861000 1760 7.84------------------------------------在工程设计和计算中，准确地了解管线的流量和流速是至关重要的。

通过这个对照表，您可以根据需要的流量或流速来选择合适的管径尺寸。

在实际工作中，一般会根据流量需求来确定管道的尺寸，然后再根据管径来计算相应的流速。

举个例子，如果您需要一个流量为60 m³/h的管道，可以根据对照表发现，在该流量范围下，最接近的管径是100 mm。

根据表中的数值，我们知道这个管径下的流速约为3.58 m/s。

因此，您可以选择100 mm的管径以满足您的需求。

需要注意的是，表格中的数值只是一般情况下的参考值。

实际情况中，还需要考虑管道材质、压力损失等因素，在进行具体设计和计算时应结合实际情况来进行。

以上是管径流量流速对照表，希望对工程设计和水力计算等方面的工作有所帮助。

通过准确选择合适的管径尺寸，可以确保工程系统的正常运行和安全性。

如果您有任何疑问或需要进一步的信息，请随时与我们联系。
