管径-流速-流量对照表.pptx

关于流量、压力、管径、流速的关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。

管径单位：mm管径=sqrt(353.68X流量/流速)sqrt：开平方饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺准数，再由雷诺准数计算出沿程阻力系数，并将管路中的管件（如三通、弯头、阀门、变径等）都查表查出等效管长度，最后由沿程阻力系数与管路总长（包括等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速，再次用实际流速按以上过程计算，直至两者接近（叠代试算法）。

因此实际中很少友人这么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算。

波努力方程好像对于气体等可压缩流体不适用阿管道横截面积为AA＝派D^2/4Q＝A×v水管管径-流速-流量对照表(轻松解决你算管径问题)每次画图都要算出管径，你只要对照此表就能看出来！经验：1.重力流，流速比较小。

一般选0.8-1.02.压力流，流速比较大，一般选1.0-1.5管径/流速/流量对照表200.50.70.9 1.1 1.4 1.6 1.8 2.0 2.3 2.5 2.7 2.9 3.2 3.4250.7 1.1 1.4 1.8 2.1 2.5 2.8 3.2 3.5 3.9 4.2 4.6 4.9 5.332 1.2 1.7 2.3 2.9 3.5 4.1 4.6 5.2 5.8 6.4 6.97.58.18.740 1.8 2.7 3.6 4.5 5.4 6.37.28.19.010.010.911.812.713.650 2.8 4.2 5.77.18.59.911.312.714.115.617.018.419.821.265 4.87.29.611.914.316.719.121.523.926.328.731.133.435.8807.210.914.518.121.725.329.032.636.239.843.447.050.754.3 10011.317.022.628.333.939.645.250.956.562.267.973.579.284.812517.726.535.344.253.061.970.779.588.497.2106.114.9123.7132.515025.438.250.963.676.389.1101.8114.5127.2140.152.7165.4178.1190.920045.267.990.5113.1135.7158.3181.203.6226.2248.8271.4294.1316.7339.325070.7106.141.4176.7212.1247.4282.7318.1353.4388.8424.1459.5494.8530.1300101.8152.7203.6254.5305.4356.3407.1458.508.9559.8610.7661.6712.5763.4350138.5207.8277.1346.4415.6484.9554.2623.4692.7762.831.3900.5969.81039.1400181.271.4361.9452.4542.9633.3723.8814.3904.8995.31085.71176.21266.71357.2450229.343.5458.572.6687.1801.6916.11030.61145.11259.61374.11488.61603.21717.7500282.7424.1565.5706.9848.2989.61131.01272.31413.71555.11696.51837.81979.22120.6600407.1610.7814.31017.91221.41425.01628.61832.22035.72239.32442.92646.52850.03053.6。

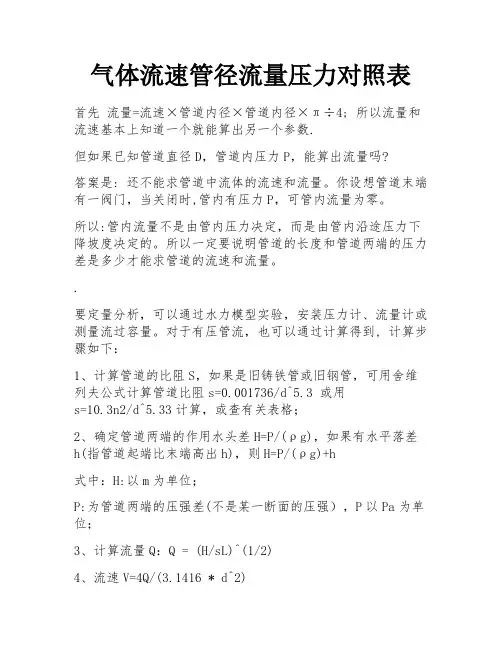

气体流速管径流量压力对照表
首先流量=流速×管道内径×管道内径×π÷4; 所以流量和流速基本上知道一个就能算出另一个参数.
但如果已知管道直径D，管道内压力P，能算出流量吗?
答案是: 还不能求管道中流体的流速和流量。

你设想管道末端有一阀门，当关闭时,管内有压力P，可管内流量为零。

所以:管内流量不是由管内压力决定，而是由管内沿途压力下降坡度决定的。

所以一定要说明管道的长度和管道两端的压力差是多少才能求管道的流速和流量。

.
要定量分析，可以通过水力模型实验，安装压力计、流量计或测量流过容量。

对于有压管流，也可以通过计算得到, 计算步骤如下：
1、计算管道的比阻S，如果是旧铸铁管或旧钢管，可用舍维列夫公式计算管道比阻s=0.001736/d^5.3 或用
s=10.3n2/d^5.33计算，或查有关表格；
2、确定管道两端的作用水头差H=P/(ρg)，如果有水平落差h(指管道起端比末端高出h)，则H=P/(ρg)+h
式中：H:以m为单位；
P:为管道两端的压强差(不是某一断面的压强），P以Pa为单位；
3、计算流量Q：Q = (H/sL)^(1/2)
4、流速V=4Q/(3.1416 * d^2)
式中： Q ——流量，以m^3/s为单位；
H ——管道起端与末端的水头差，以m为单位；L ——管道起端至末端的长度，以 m为单位。

关于流量、压力、管径、流速的关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。

管径单位：mm管径=sqrt(353.68X流量/流速)sqrt：开平方饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺准数，再由雷诺准数计算出沿程阻力系数，并将管路中的管件（如三通、弯头、阀门、变径等）都查表查出等效管长度，最后由沿程阻力系数与管路总长（包括等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速，再次用实际流速按以上过程计算，直至两者接近（叠代试算法）。

因此实际中很少友人这么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算。

波努力方程好像对于气体等可压缩流体不适用阿管道横截面积为AA＝派D^2/4Q＝A×v水管管径-流速-流量对照表(轻松解决你算管径问题)每次画图都要算出管径，你只要对照此表就能看出来！经验：1.重力流，流速比较小。

一般选0.8-1.02.压力流，流速比较大，一般选1.0-1.5管径/流速/流量对照表200.50.70.9 1.1 1.4 1.6 1.8 2.0 2.3 2.5 2.7 2.9 3.2 3.4250.7 1.1 1.4 1.8 2.1 2.5 2.8 3.2 3.5 3.9 4.2 4.6 4.9 5.332 1.2 1.7 2.3 2.9 3.5 4.1 4.6 5.2 5.8 6.4 6.97.58.18.740 1.8 2.7 3.6 4.5 5.4 6.37.28.19.010.010.911.812.713.650 2.8 4.2 5.77.18.59.911.312.714.115.617.018.419.821.265 4.87.29.611.914.316.719.121.523.926.328.731.133.435.8807.210.914.518.121.725.329.032.636.239.843.447.050.754.3 10011.317.022.628.333.939.645.250.956.562.267.973.579.284.812517.726.535.344.253.061.970.779.588.497.2106.114.9123.7132.515025.438.250.963.676.389.1101.8114.5127.2140.152.7165.4178.1190.920045.267.990.5113.1135.7158.3181.203.6226.2248.8271.4294.1316.7339.325070.7106.141.4176.7212.1247.4282.7318.1353.4388.8424.1459.5494.8530.1300101.8152.7203.6254.5305.4356.3407.1458.508.9559.8610.7661.6712.5763.4350138.5207.8277.1346.4415.6484.9554.2623.4692.7762.831.3900.5969.81039.1400181.271.4361.9452.4542.9633.3723.8814.3904.8995.31085.71176.21266.71357.2450229.343.5458.572.6687.1801.6916.11030.61145.11259.61374.11488.61603.21717.7500282.7424.1565.5706.9848.2989.61131.01272.31413.71555.11696.51837.81979.22120.6600407.1610.7814.31017.91221.41425.01628.61832.22035.72239.32442.92646.52850.03053.6。
