CRH2动车组轮对检修流程及改进设计一、CRH2动车组轮对检修流程1.召集检修人员：检修车间根据计划安排，召集相关检修人员，包括轮对检修技术人员、现场操作人员等。
2.准备工作：检修人员根据车辆检修计划和相关资料，准备好所需的工具、仪器等。
3.轮对卸下：将需要检修的车辆抬升，使用专用设备卸下轮对。
4.清洗检查：将卸下的轮对进行清洗，清除表面污物，检查轮对的表面状况和轮辋、轮缘等部件是否有明显损坏或裂纹。
5.磁粉探伤：对轮对进行磁粉探伤，检测轮毂、轮辋等结构部位是否存在裂纹或其他缺陷。
6.修磨轮面：对轮对的轮面进行修磨，将磨除过厚或不均匀的部分，保证轮面的平整度和圆度。
7.补焊修复：对需要修复的磨损或损坏轮辋进行补焊修复，确保其结构完整并恢复设计尺寸。
8.轴承维护：对轮对的轴承进行检查和维护，检查轴承的状况，更换损坏的轴承或润滑油。
9.装配回轮对：将经过检修的轮对装配回车辆，并进行调整和紧固。
10.检验和测试：对轮对及其装配质量进行检验和测试，确保其性能满足要求。
11.归档记录：对轮对检修过程和结果进行详细记录，包括检修日期、内容、所用材料和工具等。
12.维护保养：对检修完毕的车辆安装轮对并进行试验，确保其安全可靠，并制定相应的维护保养计划。
二、CRH2动车组轮对检修流程的改进设计由于CRH2动车组是一种高速动车组，其运营时间要求较短，且对行车安全和可靠性有着更高的要求，因此需要对轮对检修流程进行改进，以提高效率和质量。
以下是对CRH2动车组轮对检修流程的改进设计：1.自动化设备：引入自动化设备，对轮对进行清洗、磁粉探伤、修磨等工艺，提高工作效率和质量，并减少人为操作误差。
2.引入可视化系统：利用摄像设备和图像处理技术，建立轮对检修的可视化系统，对轮对的表面状况和结构部位进行实时监测和分析，提高检测的精度和准确性。
3.使用先进材料：选用先进材料和技术，提高轮对的耐磨性和抗裂性，延长其使用寿命，减少轮对的更换次数和维修成本。
CRH2动车组轮对检修流程及改进设计目录摘要轮对即动车组与钢轨相接触的部分，由左右两个车轮牢固的压装在同一根车轴上所组成，轮对也是保证动车组在钢轨上的运行和转向，承受来自动车组的全部静、动载荷，把它传递给钢轨，并因线路不平顺产生的载荷传递给动车组各零部件。
轮对的作用是沿着钢轨滚动，将轮对的滚动转化为车体的平移；除了传递车辆重量外，还传递轮轨之间的各种作用力，包括牵引力和制动力。
其结构和故障会直接影响动车组的运行品质和行车安全，因此结合CRH2型动车组来探讨轮对的组成结构、故障、检修流程及改进设计。
关键词：轮对组成；妨碍；检修流程；改进设计ICRH2动车组轮对检修流程及改进设计第1章绪论1.1研究背景近几年，跟着高速动车组的迅速发展，高铁已经我国大多数人出行选择的交通体式格局，而轮对是高速动车在轨道上运行必不可少的元件之一。
动车的全部重量通过轮对支持在钢轨上；通过轮对与钢轨的黏着发生牵引力或制动力；通过轮对滚动使动车前进。
另外，轮对在动车运行中的承载情形比较繁重，当车轮经钢轨接头、道岔等线路不屈顺处时，轮对直接蒙受全部垂向和侧向的冲击。
轮对还蒙受很大的静载荷、动作用力和组装应力，闸瓦制动时还发生热应力，因此要求它有足够的强度。
为了保证动车的运行安全，适当选择轮对的部件材料，坚持轮对的正确组装和良好的运行状态以及定期及时检测与修理是相当紧张的。
1.2研究思路在动车组轮对的优化研讨进程中，以动车组轮对的组成开始介绍，然后了解动车组轮对的常见妨碍以及其检修办法，再对动车组轮对的检修流程进行研讨，联合了CRH2型动车组轮对，再通过自己的想法与意见提出动车组轮对的检修流程改进设计。
1第2章轮对的组成2.1轮对组成的内容轮对普通由车轴、轮心和轮箍组成，高速动车组普通采用整体车轮，以是不再有轮心和轮箍之分。
另外，高速动车组轮对还有动力轮对组成和非动力轮对组成的区分，其中动力轮对上通常装有齿轮箱，如图1所示。
图1轮对组成图动力轮对组成装置在动力转向架上，包含一个动力轮对轴箱装置和一个非动力轮对轴箱装置；非动力轮对组成装置在非动力转向架上，包括两个非动力轮对轴箱装置。

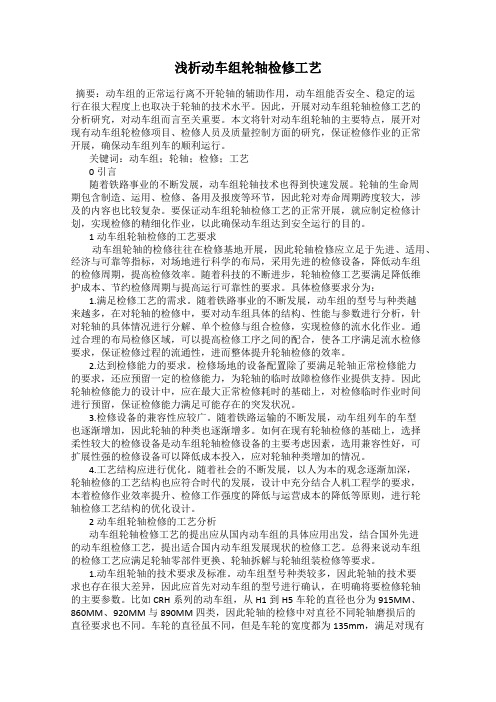

浅析动车组轮轴检修工艺摘要：动车组的正常运行离不开轮轴的辅助作用，动车组能否安全、稳定的运行在很大程度上也取决于轮轴的技术水平。
因此，开展对动车组轮轴检修工艺的分析研究，对动车组而言至关重要。
本文将针对动车组轮轴的主要特点，展开对现有动车组轮检修项目、检修人员及质量控制方面的研究，保证检修作业的正常开展，确保动车组列车的顺利运行。
关键词：动车组；轮轴；检修；工艺0引言随着铁路事业的不断发展，动车组轮轴技术也得到快速发展。
轮轴的生命周期包含制造、运用、检修、备用及报废等环节，因此轮对寿命周期跨度较大，涉及的内容也比较复杂。
要保证动车组轮轴检修工艺的正常开展，就应制定检修计划，实现检修的精细化作业，以此确保动车组达到安全运行的目的。
1动车组轮轴检修的工艺要求动车组轮轴的检修往往在检修基地开展，因此轮轴检修应立足于先进、适用、经济与可靠等指标，对场地进行科学的布局，采用先进的检修设备，降低动车组的检修周期，提高检修效率。
随着科技的不断进步，轮轴检修工艺要满足降低维护成本、节约检修周期与提高运行可靠性的要求。
具体检修要求分为：1.满足检修工艺的需求。
随着铁路事业的不断发展，动车组的型号与种类越来越多，在对轮轴的检修中，要对动车组具体的结构、性能与参数进行分析，针对轮轴的具体情况进行分解、单个检修与组合检修，实现检修的流水化作业。
通过合理的布局检修区域，可以提高检修工序之间的配合，使各工序满足流水检修要求，保证检修过程的流通性，进而整体提升轮轴检修的效率。
2.达到检修能力的要求。
检修场地的设备配置除了要满足轮轴正常检修能力的要求，还应预留一定的检修能力，为轮轴的临时故障检修作业提供支持。
因此轮轴检修能力的设计中，应在最大正常检修耗时的基础上，对检修临时作业时间进行预留，保证检修能力满足可能存在的突发状况。
3.检修设备的兼容性应较广。
随着铁路运输的不断发展，动车组列车的车型也逐渐增加，因此轮轴的种类也逐渐增多。

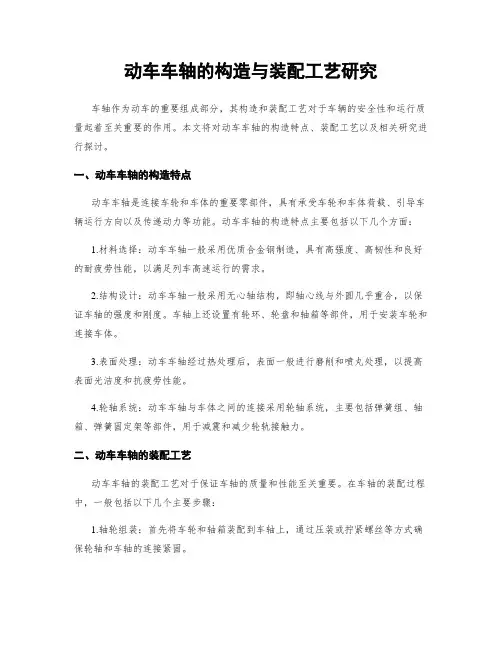

动车车轴的构造与装配工艺研究车轴作为动车的重要组成部分，其构造和装配工艺对于车辆的安全性和运行质量起着至关重要的作用。
本文将对动车车轴的构造特点、装配工艺以及相关研究进行探讨。
一、动车车轴的构造特点动车车轴是连接车轮和车体的重要零部件，具有承受车轮和车体荷载、引导车辆运行方向以及传递动力等功能。
动车车轴的构造特点主要包括以下几个方面：1.材料选择：动车车轴一般采用优质合金钢制造，具有高强度、高韧性和良好的耐疲劳性能，以满足列车高速运行的需求。
2.结构设计：动车车轴一般采用无心轴结构，即轴心线与外圆几乎重合，以保证车轴的强度和刚度。
车轴上还设置有轮环、轮盘和轴箱等部件，用于安装车轮和连接车体。
3.表面处理：动车车轴经过热处理后，表面一般进行磨削和喷丸处理，以提高表面光洁度和抗疲劳性能。
4.轮轴系统：动车车轴与车体之间的连接采用轮轴系统，主要包括弹簧组、轴箱、弹簧固定架等部件，用于减震和减少轮轨接触力。
二、动车车轴的装配工艺动车车轴的装配工艺对于保证车轴的质量和性能至关重要。
在车轴的装配过程中，一般包括以下几个主要步骤：1.轴轮组装：首先将车轮和轴箱装配到车轴上，通过压装或拧紧螺丝等方式确保轮轴和车轴的连接紧固。
2.轮轴与车体连接：将装配好的轮轴通过轴箱与车体连接，使用合适的螺栓和螺母将轮轴固定在车体上。
3.涂油和检测：在装配完成后，对动车车轴进行涂油处理，以提高表面光滑度，并对车轴进行各项检测，如外径测量、轮缘测量、涡流探伤等。
4.调试和试验：对装配好的动车进行调试和试验，包括车轮与车轴的协调性测试、动平衡试验、静力试验等，以确保动车的稳定性和安全性。
三、相关研究与应用随着高铁和动车的发展，动车车轴的构造和装配工艺研究也日益受到关注。
一方面，相关研究围绕着车轴的强度、刚度、耐疲劳性能等方面展开，通过理论分析和仿真模拟等方法，优化车轴的结构设计，提高车轴的性能。
另一方面，装配工艺研究也在不断进行中。

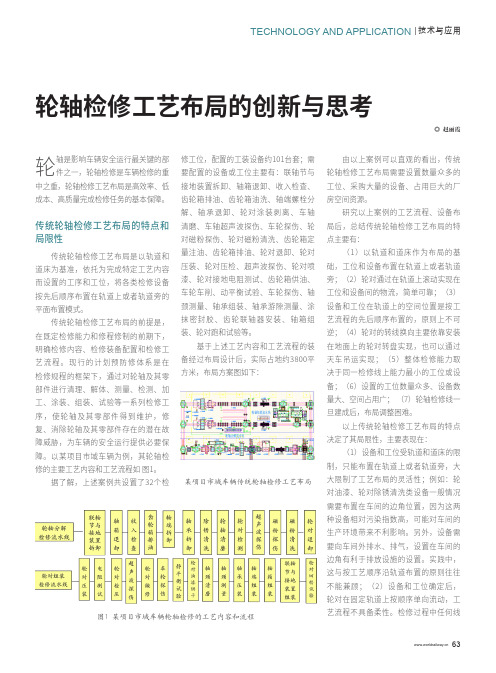

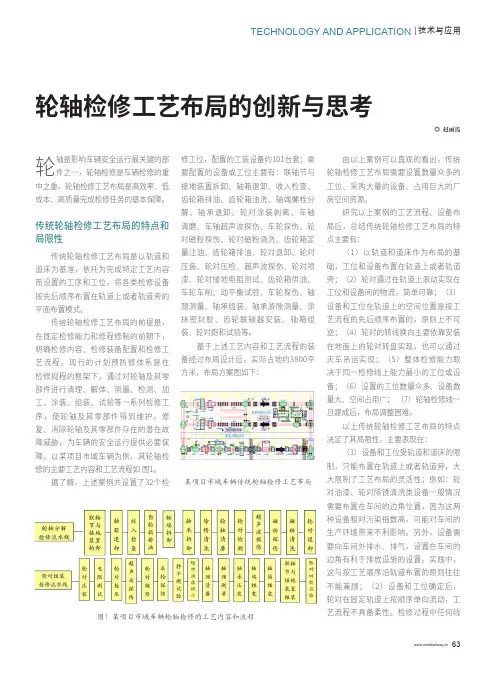

63技术与应用TECHNOLOGY AND APPLICATION 轮轴检修工艺布局的创新与思考◎ 赵丽霞轮轴是影响车辆安全运行最关键的部件之一，轮轴检修是车辆检修的重中之重，轮轴检修工艺布局是高效率、低成本、高质量完成检修任务的基本保障。
传统轮轴检修工艺布局的特点和局限性传统轮轴检修工艺布局是以轨道和道床为基准，依托为完成特定工艺内容而设置的工序和工位，将各类检修设备按先后顺序布置在轨道上或者轨道旁的平面布置模式。
传统轮轴检修工艺布局的前提是，在既定检修能力和修程修制的前期下，明确检修内容、检修装备配置和检修工艺流程。
现行的计划预防修体系是在检修规程的框架下，通过对轮轴及其零部件进行清理、解体、测量、检测、加工、涂装、组装、试验等一系列检修工序，使轮轴及其零部件得到维护，修复、消除轮轴及其零部件存在的潜在故障威胁，为车辆的安全运行提供必要保障。
以某项目市域车辆为例，其轮轴检修的主要工艺内容和工艺流程如 图1。
据了解，上述案例共设置了32个检修工位，配置的工装设备约101台套；需要配置的设备或工位主要有：联轴节与接地装置拆卸、轴箱退卸、收入检查、齿轮箱排油、齿轮箱油洗、轴端螺栓分解、轴承退卸、轮对涂装剥离、车轴清磨、车轴超声波探伤、车轮探伤、轮对磁粉探伤、轮对磁粉清洗、齿轮箱定量注油、齿轮箱排油、轮对退卸、轮对压装、轮对压检、超声波探伤、轮对喷漆、轮对接地电阻测试、齿轮箱供油、车轮车削、动平衡试验、车轮探伤、轴颈测量、轴承组装、轴承游隙测量、涂抹密封胶、齿轮联轴器安装、轴箱组装、轮对跑和试验等。
基于上述工艺内容和工艺流程的装备经过布局设计后，实际占地约3800平方米，布局方案图如下：由以上案例可以直观的看出，传统轮轴检修工艺布局需要设置数量众多的工位、采购大量的设备、占用巨大的厂房空间资源。
研究以上案例的工艺流程、设备布局后，总结传统轮轴检修工艺布局的特点主要有：（1）以轨道和道床作为布局的基础，工位和设备布置在轨道上或者轨道旁；（2）轮对通过在轨道上滚动实现在工位和设备间的物流，简单可靠；（3）设备和工位在轨道上的空间位置是按工艺流程的先后顺序布置的，原则上不可逆；（4）轮对的转线换向主要依靠安装在地面上的轮对转盘实现，也可以通过天车吊运实现；（5）整体检修能力取决于同一检修线上能力最小的工位或设备；（6）设置的工位数量众多、设备数量大、空间占用广； （7）轮轴检修线一旦建成后，布局调整困难。
高速动车组轮对检修技术分析2身份证号码3身份证号码摘要：轮对作为高速动车组的走行单元，与轨道直接接触。
轮对检修的优劣，将直接影响到动车组的运行安全。
动车组的轮对每运行120万公里就必须拆装检修一次，在进行轮轴压配合时，常常会出现一些不正常的情况，如轮轴压配合表面有划痕、车轮内孔尺寸过大、轮轴和轮座生锈等，这些情况都会对轮对维修的质量和成本产生影响。
本文对上述出现这种异常情况的原因进行了分析，并给出了相应的处理方法。
关键词：高速动车组；轮对检修；技术1.我国高速动车组检修制度我国高速动车组具有高速、运行环境复杂、承载能力大等特点。
在现代维护理论的指导下，按照“规划、预防性、预防性”的原则，划分1—5个等级，构建了我国高速动车组运行维护体系的基本框架。
其中一级和二级属于使用检修，主要是维修和保养；三、四、五级属于高级维修，主要是为了恢复最基本的功能。
同时，还制定了相应的维修规范。
在中国，高速动车组的检修采取的是一种高效的检修模式，它的目标是为了提高动车组的安全性和可靠性，提高动车组的运用效率，减少休车时间，提高检修单位的工作效率，实现修车模式的生产化，并呈现出高度的专业化、集约化、社会化和程序化。
我国高速动车组的维修，应该将目标定位在提高客货运输能力的基础上，提升车辆零部件的运用稳定性，将安全运营作为最重要的目标，努力做到“零故障、零缺陷”，同时还要对国外先进的生产和维修理论、技术和方法进行充分的借鉴，从而保证我国高速动车组车辆的安全高效运营。
2.车轮、车轴压装配合表面划（拉）伤高速列车轴间干涉过大（超过0.20mm），需采用注油的冷冲方式实现退卸。
在注油退卸的过程中，如果发现车轴轮座和车轮孔表面出现了划（拉）伤，那么就一定要根据有关的维修标准，对划（拉）伤的程度进行检查。
一旦找到划（拉）伤，如果深度超出了维修限度，那么它就必须被按照报废处置。
2.1原因简析车轴轮座和车轮孔划（拉伤）产生的原因有二：一是在压装时产生的划伤。
CRH2型动车组轮对检修限度及检修工艺过程研究作者：邸佳来源：《中国科技博览》2018年第07期[摘要]高速动车组运营是我国现阶段基础设施建设的首要任务，即由于高速动车组具备安全性高、舒适性高、速度快的优势特点，因而，可满足人们出行需求，避免交通堵塞问题的凸显。
为此，需在我国综合交通系统建构过程中，做好动车组轮对的检修工作，继而通过检修工艺的实施进一步扩大我国高速动车运输能力、运输过程平均能耗能力等。
以下就是对动车组轮对检修问题的详细阐述，望其能为当前交通领域的进一步发展提供有利参考。
[关键词]CRH2型动车组；轮对；检修中图分类号：U269 文献标识码：A 文章编号：1009-914X（2018）07-0331-01随着我国高速动车组在全路的广泛运用，车辆检修成为各路局和动车组检修基地的重要任务，检修限度是确定车辆各零部件是否检修的重要依据。
轮对检修是动车组各级检修中的关键组成部分，为保证车辆检修的顺利开展，充分保证动车组的安全运行，需要研究动车组轮对的检修限度与检修工艺。
1 铁道车辆的检修限度铁道车辆的检修限度是指车辆实施检修时，其零部件允许存在的损伤程度。
铁道车辆检修工作完全依靠检修限度的规定展开，车辆零部件损伤超过检修限度仍继续使用，势必造成零部件运用性能降低，严重时影响车辆整体运行性能，发生安全事故，造成不应有的损失。
在铁路行业，铁道车辆零部件在运营过程中出现的损伤常用尺寸来表示，因此，检修限度的标准通常也是以尺寸值来表示的。
通常认为，适当的对车辆零部件的损伤程度进行尺寸规定，就能控制车辆运行后零部件的损伤程度，及时维修，以保证铁道车辆的安全运行。
检修限度的确定方法通常情况下比较复杂，我国绝大多数检修限度都是根据以往的经验来确定，并经过理论计算和分析，再对照实际运行逐步修改、完善，才能得出比较科学的检修限度。
我国现行的铁道车辆检修限度主要分为以下几种：（1）运用限度。
运用限度是允许车辆零部件存在的损伤的极限限度，是零部件能否继续运用的依据。
铁道车辆轮对及轴承的结构与检修一、引言铁道车辆轮对及轴承是铁路运输中的重要组成部分，对车辆的牵引、支撑和导向起着关键作用。
轮对是铁道车辆与铁轨之间的接触部分，承受着车辆的重量和牵引力，而轴承则负责支撑和导向轮对的运动。
本文将重点介绍铁道车辆轮对及轴承的结构和检修方法。
二、铁道车辆轮对的结构铁道车辆轮对由车轮、轮轴、轴箱和轴承组成。
车轮是直径较大的圆盘状零件，由高强度钢材制成。
轮轴是连接两个车轮的轴杆，通常采用优质合金钢或碳素结构钢制造。
轴箱是轴承座的外壳，起到固定轮轴和减少摩擦的作用。
轴承则用于支撑轮轴并减少摩擦。
三、轴承的结构和类型轴承是铁道车辆轮对中的关键部件，其结构大致可分为内圈、外圈、滚动体和保持架。
内圈与轴轴颈配合，外圈与轴箱孔配合，滚动体则位于内圈和外圈之间，通过滚动减少摩擦力。
保持架则用于保持滚动体在轴承内的正确位置。
根据轴承的结构和使用条件，轴承可分为滚动轴承和滑动轴承两种类型。
滚动轴承由滚动体和保持架组成，常见的有球轴承、圆锥滚子轴承和圆柱滚子轴承。
滑动轴承则是利用润滑油膜实现轴与轴承之间的相对滑动，常见的有滑动滚子轴承和滑动片轴承。
四、轮对及轴承的检修方法1. 轮对的检修方法轮对的检修主要包括轮缘磨削、轮轴检查和轮对动平衡。
轮缘磨削是为了保证轮对与轨道之间的良好接触，避免轮缘磨损过快或轮轴偏心。
轮轴的检查则包括对轮轴的表面、直径和长度进行检测，以确保其符合技术要求。
轮对的动平衡是为了减少车辆在高速运行时的振动，提高运行的平稳性。
2. 轴承的检修方法轴承的检修主要包括清洗、检查和润滑。
清洗轴承时，应使用适当的溶剂将轴承内外的污垢清除干净。
检查轴承时，需要检查内外圈的表面是否有损伤或磨损，滚动体是否有裂纹或损坏，保持架是否变形等。
润滑是轴承正常运转的关键，应根据工作条件和要求选择合适的润滑脂或润滑油进行润滑。
五、结论铁道车辆轮对及轴承是铁路运输中不可或缺的组成部分，其结构和性能的良好与否直接影响着车辆的运行安全和平稳性。
CRH2型车辆轮轴部分的故障与检修浅谈**摘要：轮对引导车辆沿钢轨运动，同时还承受着车辆与钢轨之间的载荷。
轮对利用轴箱装置和构架联系在一起，使轮对钢轨的滚动转化为车体沿轨道的直线运动，并把车辆的重量以及各种载荷传递给轮对。
所以说轮对是车辆不可或缺部分，其结构和故障会直接影响机车车辆的运行品质和行车安全,故而结合CRH2型动车组来探讨车辆走行部轮轴部分的结构、故障与检修。
关键词：车轴；车轮；故障；检修1 轮对轮对由一根车轴和两个同型号车轮通过过盈配合组装而成，轮对组装过程通常采用冷压和热套的工艺，使车轮与车轴牢固的结合在一起，使用过程中也不允许有松脱现象。
CRH2动车组转向架用轮对采用了空心车轴和直辐板车轮。
动车轮对含齿轮箱和轮盘；拖车轮对包括轴盘和轮盘如图1、2所示。
图1 拖车轮对1-轮对；2-制动盘；3-车轴；4-具有轴箱装置减震器支架的轴箱图2 动车轮对1-带有降噪环和制动盘的车轮；2-车轴；3-齿轮箱；4-轴箱；5-轴箱装置；6-轴箱减震器支架（每隔一个轮对一个）轮对的作用是引导车辆沿钢轨运动，同时还承受着车辆与钢轨之间的载荷。
因此，轮对应具有足够的强度，以保证车辆的安全运行。
在保证强度和使用寿命的前提下，应减轻轮对的重量，并使其有一定的弹性，以减少车轮与钢轨之间的动作力和磨耗。
轮对的内测距是保证车辆运行的一个重要参数。
我国铁路采用1435mm的标准轨距，轮对在钢轨上滚动时，轮对内侧距应该保证在最不利的条件下，车轮踏面在钢轨上仍有足够的安全搭接量，不造成掉道，同时还应该保证车辆在线路上运行时轮缘与钢轨之间有一定的游隙。
轮缘与钢轨之间的游隙太小，可能造成轮缘与钢轨之间的严重磨耗；轮缘与钢轨之间的游隙太大，会使轮对蛇形运动的振幅增大，影响车辆运行的品质。
CRH2型动车组轮对的内测距为1353+2mm。
-1轮对的结构还应有利于车辆顺利通过曲线和安全岔道。
1.1 车轴绝大多数的车轴为圆截面实心轴，采用优质碳素钢加热锻压成型，再经热处理（正火或正火后回火）和机械加工制成。

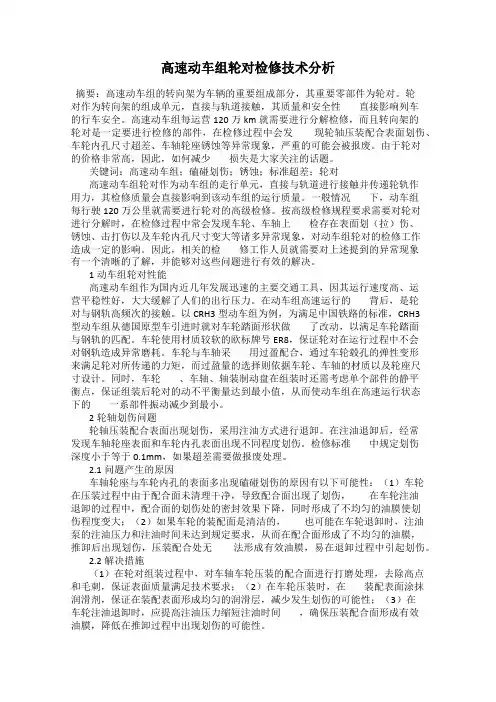

高速动车组轮对检修技术分析摘要：高速动车组的转向架为车辆的重要组成部分，其重要零部件为轮对。
轮对作为转向架的组成单元，直接与轨道接触，其质量和安全性直接影响列车的行车安全。
高速动车组每运营120万km就需要进行分解检修，而且转向架的轮对是一定要进行检修的部件，在检修过程中会发现轮轴压装配合表面划伤、车轮内孔尺寸超差、车轴轮座锈蚀等异常现象，严重的可能会被报废。
由于轮对的价格非常高，因此，如何减少损失是大家关注的话题。
关键词：高速动车组；磕碰划伤；锈蚀；标准超差；轮对高速动车组轮对作为动车组的走行单元，直接与轨道进行接触并传递轮轨作用力，其检修质量会直接影响到该动车组的运行质量。
一般情况下，动车组每行驶120万公里就需要进行轮对的高级检修。
按高级检修规程要求需要对轮对进行分解时，在检修过程中常会发现车轮、车轴上检存在表面划（拉）伤、锈蚀、击打伤以及车轮内孔尺寸变大等诸多异常现象，对动车组轮对的检修工作造成一定的影响。
因此，相关的检修工作人员就需要对上述提到的异常现象有一个清晰的了解，并能够对这些问题进行有效的解决。
1动车组轮对性能高速动车组作为国内近几年发展迅速的主要交通工具，因其运行速度高、运营平稳性好，大大缓解了人们的出行压力。
在动车组高速运行的背后，是轮对与钢轨高频次的接触。
以CRH3型动车组为例，为满足中国铁路的标准，CRH3型动车组从德国原型车引进时就对车轮踏面形状做了改动，以满足车轮踏面与钢轨的匹配。
车轮使用材质较软的欧标牌号ER8，保证轮对在运行过程中不会对钢轨造成异常磨耗。
车轮与车轴采用过盈配合，通过车轮毂孔的弹性变形来满足轮对所传递的力矩，而过盈量的选择则依据车轮、车轴的材质以及轮座尺寸设计。
同时，车轮、车轴、轴装制动盘在组装时还需考虑单个部件的静平衡点，保证组装后轮对的动不平衡量达到最小值，从而使动车组在高速运行状态下的一系部件振动减少到最小。
2轮轴划伤问题轮轴压装配合表面出现划伤，采用注油方式进行退卸。
