铁路货车轮轴设备检修维护管理规程完整版

铁路货车轮轴检修作业指导书4.1 综合要求4.1.1 本章规定了铁路货车轮轴、轮对检修和轴承一般检修、大修、压装的技术要求和标准。

4.1.2 轮轴检修后，须在车轴轴身和车轮表面（踏面和轮辋内、外侧面除外）均匀涂刷醇酸清漆或非苯类清漆,一级修除外；轴承压装后，须在前盖、后挡及车轴防尘板座非配合面等部位涂刷醇酸清漆或非苯类清漆，经磷化处理且状态良好的前盖、后挡可不再涂刷。

4.1.3轮轴、轮对、车轴及车轮吊装须采用专用吊具，严禁吊具的金属部位直接接触车轴、车轮的加工配合部位。

4.1.4轴承有下列情况之一者须退卸：4.1.4.1 货车入修理工厂（公司）厂修时。

4.1.4.2车辆段检修的轮轴有下列情况之一者：4.1.4.2.1轮对需分解时。

4.1.4.2.2无标志板或标志板标记不清、打错而导致无法判断轴承首次或末次压装时间。

4.1.4.2.3新造、大修轴承在6个月内达到表2-1规定的使用时间或运行里程。

4.1.4.2.4轴承经技术状态检查或轴承诊断装置检测有下列情况之一者：（1）轴承（包括外圈、前盖、后挡、轴端螺栓等）有裂纹、碰伤、松动、变形和其他异状。

（2）密封罩、密封座、油封、密封组成有裂纹、碰伤、松动、变形，密封组成高于外圈端面,SKF 197726、353130B、353132A（352132A）、353132B（353132X2-2RS）型轴承密封组成中骨架与油封脱胶影响密封性能。

（3）轴承密封失效，有甩油、混砂、混水或油脂变质现象。

（4）转动轴承有异音、卡滞或其他不正常现象。

（5）轴承的轴向游隙大于0.75 mm；（6）电焊作业导致电流通过轴承。

（7）空车脱轨轮轴的同一转向架上的所有轴承，车辆颠覆或重车脱轨后的全车轴承。

（8）轮轴上遭受水浸或火灾的轴承。

（9）发生热轴故障或车辆滚动轴承故障轨边声学诊断系统（TADS）预报需退卸的轴承。

（10）使用时间达到 20 年的国产 RD 2型 40 钢车轴上的轴承。

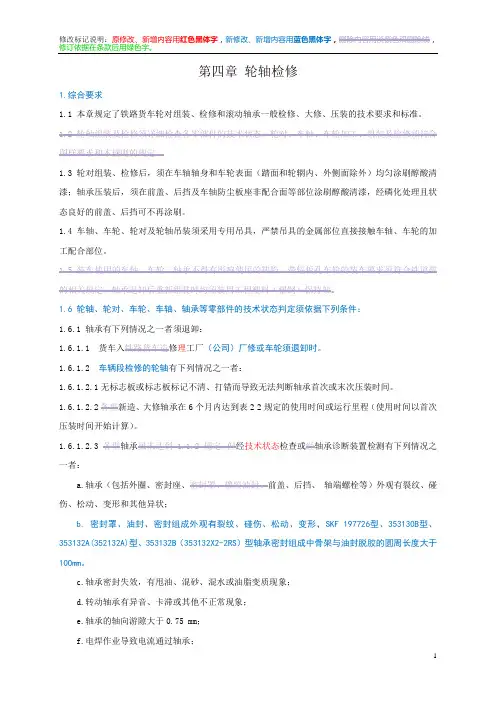

铁路轮规-第四章-轮轴检修第四章轮轴检修1.综合要求1.1 本章规定了铁路货车轮对组装、检修和滚动轴承一般检修、大修、压装的技术要求和标准。

1.2轮轴组装及检修须详细检查各零部件的技术状态，轮对、车轴、车轮加工、组装及检修须符合图样要求和本规则的规定。

1.3 轮对组装、检修后，须在车轴轴身和车轮表面（踏面和轮辋内、外侧面除外）均匀涂刷醇酸清漆；轴承压装后，须在前盖、后挡及车轴防尘板座非配合面等部位涂刷醇酸清漆，经磷化处理且状态良好的前盖、后挡可不再涂刷。

1.4车轴、车轮、轮对及轮轴吊装须采用专用吊具，严禁吊具的金属部位直接接触车轴、车轮的加工配合部位。

1.5 装车使用的车轴、车轮、轴承不得有影响使用的缺陷，带辐板孔车轮的装车要求须符合铁道部的相关规定，轴承退卸后重新组装时均须装用工程塑料（塑钢）保持架。

1.6 轮轴、轮对、车轮、车轴、轴承等零部件的技术状态判定须依据下列条件：1.6.1 轴承有下列情况之一者须退卸：1.6.1.1 货车入铁路货车造修理工厂（公司）厂修或车轮须退卸时。

1.6.1.2 车辆段检修的轮轴有下列情况之一者：1.6.1.2.1无标志板或标志板标记不清、打错而导致无法判断轴承首次或末次压装时间。

1.2各型新造、大修轴承在6个月内达到表2-2规定的使用时间或运行里程（使用时间以首次压装时间开始计算）。

1.6.1.2.3 各型轴承虽未达到 1.1.2 规定，但经技术状态经轴承诊断装置检测有下列情况之一者：a.轴承（包括外圈、密封座、密封罩、橡胶油封、前盖、后挡、轴端螺栓等）外观有裂纹、碰伤、松动、变形和其他异状；b. 密封罩、油封、密封组成外观有裂纹、碰伤、松动、变形，SKF 197726型、353130B型、353132A(352132A)型、353132B（353132X2-2RS）型轴承密封组成中骨架与油封脱胶的圆周长度大于100mm。

c.轴承密封失效，有甩油、混砂、混水或油脂变质现象；d.转动轴承有异音、卡滞或其他不正常现象；e.轴承的轴向游隙大于0.75 mm；f.电焊作业导致电流通过轴承；g.空车脱轨轮轴的同一转向架上的所有轴承，车辆颠覆或重车脱轨后的全车轴承；h.轮轴上遭受水浸或火灾的轴承；i.发生热轴故障的轴承；j.使用时间达到20 年的国产RD 2 型40 钢车轴上的轴承；1.1.3.1 197720 型和 197730 型轴承末次压装使用时间达到 3.5 年；k.车轮踏面擦伤、局部凹陷深度达到1mm的轮轴上的钢保持架轴承，深度达到2mm的轮轴上的工程塑料（塑钢）保持架轴承；l. 车轮踏面剥离、缺损超过运用限度的轮轴上的轴承；i. 其他需要退卸的情况。

铁路轮规-第四章-轮轴检修第四章轮轴检修1.综合要求1.1 本章规定了铁路货车轮对组装、检修和滚动轴承一般检修、大修、压装的技术要求和标准。

1.2轮轴组装及检修须详细检查各零部件的技术状态，轮对、车轴、车轮加工、组装及检修须符合图样要求和本规则的规定。

1.3 轮对组装、检修后，须在车轴轴身和车轮表面（踏面和轮辋内、外侧面除外）均匀涂刷醇酸清漆；轴承压装后，须在前盖、后挡及车轴防尘板座非配合面等部位涂刷醇酸清漆，经磷化处理且状态良好的前盖、后挡可不再涂刷。

1.4车轴、车轮、轮对及轮轴吊装须采用专用吊具，严禁吊具的金属部位直接接触车轴、车轮的加工配合部位。

1.5 装车使用的车轴、车轮、轴承不得有影响使用的缺陷，带辐板孔车轮的装车要求须符合铁道部的相关规定，轴承退卸后重新组装时均须装用工程塑料（塑钢）保持架。

1.6 轮轴、轮对、车轮、车轴、轴承等零部件的技术状态判定须依据下列条件：1.6.1 轴承有下列情况之一者须退卸：1.6.1.1 货车入铁路货车造修理工厂（公司）厂修或车轮须退卸时。

1.6.1.2 车辆段检修的轮轴有下列情况之一者：1.6.1.2.1无标志板或标志板标记不清、打错而导致无法判断轴承首次或末次压装时间。

1.2各型新造、大修轴承在6个月内达到表2-2规定的使用时间或运行里程（使用时间以首次压装时间开始计算）。

1.6.1.2.3 各型轴承虽未达到 1.1.2 规定，但经技术状态经轴承诊断装置检测有下列情况之一者：a.轴承（包括外圈、密封座、密封罩、橡胶油封、前盖、后挡、轴端螺栓等）外观有裂纹、碰伤、松动、变形和其他异状；b. 密封罩、油封、密封组成外观有裂纹、碰伤、松动、变形，SKF 197726型、353130B型、353132A(352132A)型、353132B（353132X2-2RS）型轴承密封组成中骨架与油封脱胶的圆周长度大于100mm。

c.轴承密封失效，有甩油、混砂、混水或油脂变质现象；d.转动轴承有异音、卡滞或其他不正常现象；e.轴承的轴向游隙大于0.75 mm；f.电焊作业导致电流通过轴承；g.空车脱轨轮轴的同一转向架上的所有轴承，车辆颠覆或重车脱轨后的全车轴承；h.轮轴上遭受水浸或火灾的轴承；i.发生热轴故障的轴承；j.使用时间达到20 年的国产RD 2 型40 钢车轴上的轴承；1.1.3.1 197720 型和 197730 型轴承末次压装使用时间达到 3.5 年；k.车轮踏面擦伤、局部凹陷深度达到1mm的轮轴上的钢保持架轴承，深度达到2mm的轮轴上的工程塑料（塑钢）保持架轴承；l. 车轮踏面剥离、缺损超过运用限度的轮轴上的轴承；i. 其他需要退卸的情况。

铁路货车轮轴组装检修及管理规则版本公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]《铁路货车轮轴组装检修及管理规则》目录1 总则 (1)2 基本要求 (3)3 轮轴新组装 (8)基本作业条件车轴加工车轮加工车轴、车轮选配轮对组装轴承压装4 轮轴检修 (18)综合要求一级修二级修三级修四级修轴承检修轮对检修限度轴承检修限度5 轮轴及零部件标记 (54)车轴标记车轮标记轴承标记标志板标记6 轮轴探伤 (66)综合要求探测规定轮轴、轮对、车轴手工超声波探伤轮轴、轮对自动化超声波探伤轴承外圈超声波探伤轮轴、轮对、车轴磁粉探伤轴承零件磁粉探伤7 信息化管理 (101)综合要求输入、输出数据规范数据信息管理信息共享与应用8 故障轴承鉴定分析 (107)9 备用轮轴管理 (109)管理机构及职责备用轮轴、轮对、车轴、车轮管理备用轴承管理10 附则 (117)TG/CL224—2016铁路货车轮轴组装检修及管理规则1 总则铁路货车是铁路货物运输的运载工具，轮轴是铁路货车上重要的并且是可互换的部件，其技术状态直接影响到车辆的运行安全。

为满足铁路运输提速、重载的要求，体现新材料、新技术、新工艺、新结构的发展，统一铁路货车轮轴造修技术及管理要求，促进铁路货车修程修制发展，根据《铁路运输安全管理条例》《铁路技术管理规程》《铁路货车厂修规程》《铁路货车段修规程》《铁路货车站修规程》《铁路货车运用维修规程》以及国家、铁路专业技术管理标准有关要求和铁路货车轮轴技术发展实际，特制定本规则。

本规则是对货车各级检修规程中涉及到轮轴技术、管理部分内容的细化和补充，是轮轴技术与管理的专业性文件，全面涵盖了铁路货车轮轴及零部件组装、检修、探伤技术和信息化、安全、备用轮轴等管理要求，适用于铁路货车轮轴及零部件造修单位对轮轴的组装、检修、探伤和管理，滚动轴承（简称轴承，下同）的一般检修、大修和压装，车轮、车轴的加工和标记，以及备用轮轴管理、轮轴信息化管理、热轴故障鉴定分析，其他要求仍执行《铁路货车厂修规程》《铁路货车段修规程》《铁路货车站修规程》《铁路货车运用维修规程》、中华人民共和国国家标准、中华人民共和国铁道行业标准和有关文件、电报规定，圆柱滚子轴承检修及组装要求执行《铁路客车轮轴组装检修及管理规则》。

铁路客车轮轴组装检修及管理规则目录1 总则与基本要求 (1)1.1 总则 (1)1.2 基本要求 (2)2 轮对及制动盘组装 (6)2.1 组装类型 (6)2.2 组装要求 (6)3 轮对检修 (12)3.1 外观检查 (12)3.2 探伤检查 (12)3.3 退轮及退盘检查 (12)3.4 更换车轴 (12)3.5 更换车轮 (13)3.6 更换制动盘 (13)3.7 加工修理 (14)3.8 轮对分解技术要求 (15)3.9 车轮加修及处理技术要求 (15)3.10 车轴加修及处理技术要求 (16)3.11 制动盘加修及处理技术要求 (20)3.12 车轴裂纹及发纹限度要求 (22)3.13 动平衡试验要求 (22)3.14 涂装要求 (22)4 轴承及轴箱装置组装及检修 (23)4.1 热组装圆柱滚子轴承及轴箱装置的检修和组装 (23)4.2 冷压装滚子轴承及轴箱装置的检修和压装 (35)5 轮轴探伤 (40)5.1 综合要求 (40)5.2 铁路客车轮轴、轮对、车轴手工超声波探伤 (41)5.3 铁路客车车轮轮辋手工超声波探伤 (70)5.4 铁路客车轮轴、轮对、车轴磁粉探伤 (78)5.5 铁路客车滚动轴承零件磁粉探伤 (89)5.6 铁路客车轮轴、轮对超声波自动探伤 (97)5.7 铁路客车车轮轮辋超声波自动探伤 (107)6 轮轴标记 (118)6.1 车轮标记 (118)6.2 车轴标记 (123)6.3 轴承标记 (125)6.4 轴箱前盖标记 (129)6.5 制动盘组装标记 (130)6.6 标志板标记 (131)7 轮轴信息化管理 (133)7.1 综合要求 (133)7.2 输入、输出原始记录 (134)8 备用轮轴管理 (138)8.1 适用范围 (138)8.2 基本要求 (138)8.3 备用轮轴、轮对的管理 (138)8.4 备用轴承管理 (142)附件1 术语解释 (144)附件2 轮轴及零部件名称、型式、基本尺寸及材质信息 (147)附件3 轮对组装压装力曲线及说明 (165)附件4 铁道车辆车轮、轴承外观缺陷术语及程度分类 (174)附件5 轴承组装前的清洁度及工作间环境质量要求 (185)附件6 NJ(P)3226X1型轴承用工程塑料保持架技术说明 (190)附件7 铁路客车轮轴、轮对、车轴手工超声波探伤附录 (192)附件8 铁路客车车轮轮辋手工超声波探伤附录 (223)附件9 铁路客车轮轴、轮对、车轴磁粉探伤附录 (226)附件10 铁路客车滚动轴承零件磁粉探伤灵敏度试块 (237)附件11 铁路客车轮轴、轮对超声波自动探伤用对比试样轮轴（轮对） (240)附件12 轮轴探伤、检修及组装记录单 (245)附件13 铁路客车及轮轴零部件造修单位简称及代号 (311)附件14 轮对、轴承和轴箱装置检修限度表 (315)附件15 新轴承抽检项目表 (325)附件16 轴承注油脂量及润滑脂质量检测项目 (326)IITG/CL206-20131 总则与基本要求1.1 总则铁路客车轮对、轴承和轴箱装置是铁路客车的重要部件，其技术状态直接关系到客车的运行品质和安全。

轮轴修理规程部分2012年6.1 轮轴须与转向架分离。

分解挡键时不得伤及轴承及其附件。

6.2 滚动轴承均须退卸。

退卸前对滚动轴承进行修程判定，并按规定记录轮对、轴承信息，建立《轮轴卡片》。

6.3 轮对各部表面的油漆及锈垢须清除，车轴外露部位、车轮辐板须露出基本金属面。

6.4 车轴外露部位、加工和再加工部位、轮对须按规定进行湿法磁粉探伤和超声波探伤检查，车轴重新组装前须进行全轴穿透探伤和湿法磁粉探伤检查。

6.5 轮对、车轴、车轮、轴承及附件须按规定进行外观检查、尺寸测量和修理。

图样为SLH26-00-02 26的旧型前盖不得使用。

6.6 轮对须按规定分解、加工、检修及组装。

车轴轮座终加工须采用磨削加工工艺；车轴卸荷槽或轴颈根部圆弧锈蚀时须用00号砂布或粒度不小于P150的砂布蘸油打磨，打磨后凹陷深度不大于0.05mm。

6.7 轴承零部件须按规定分解、清洗、探伤、外观检查、修理和组装。

轴承清洗须采用具有清洗介质过滤功能的设备；轴承组装时，须对轴承外圈牙口配合面尺寸与密封罩配mm。

合面逐个检测，选配组装。

353130B型轴承大修、一般修后装配高为180.6 +0.71-1.516.8 轴承一般修须设置专检工序，检测器具须配置齐全。

6.9 轴承须按规定选配和压装，压装过程中须转动检查，压装后须进行压装到位检查。

6.10 轴端螺栓须集中清洗、集中检查，制造时间超过10年的轴端螺栓不得装用。

轴端螺栓安装时须使用能够计量扭力矩的装备均匀紧固。

6.11 轮对、轴承、标志板须按规定刻打、涂打标记。

6.12 轮轴组装、检修后，须在车轴轴身、防尘板座、车轮、前盖、后挡外表面非配合部位均匀涂刷醇酸清漆，车轮踏面、轮辋内、外侧面、经磷化处理且状态良好的前盖、后挡除外。

6.13 轮轴装车须符合下列要求：6.13.1 装车使用的轮轴须符合轮轴厂修质量标准。

6.13.2 同一转向架不得混装不同型号的轮轴，有特殊规定者除外。

6.13.3 同一轮对两车轮直径差不大于1mm。

铁路货车轮轴备用轮轴管理制度本章规定了铁路货车轮轴造修单位的铁路货车备用轮轴、备用轮对、备用车轴、备用车轮和备用轴承的管理。

9.1 总公司所属单位国铁货车的备用轮轴、轮对、车轴、车轮管理9.1.1 总公司所属单位的备用轮轴、轮对、车轴、车轮数量管理9.1.1.1总公司所属单位的备用轮轴、轮对、车轴、车轮由铁路局车辆主管部门进行数量管理。

9.1.1.2铁路局车辆主管部门、车辆段均须建立动态管理台账，应定期核对，做到数量一致、账账相符、账物相符。

9.1.1.3铁路局车辆主管部门参加处理车辆段报废的备用车轴和备用车轮。

9.1.1.4车辆段检修、运用（站修）车间备用轮轴、轮对数量管理9.1.1.4.1符合下列条件之一时，办理《车辆段检修、运用（站修）车间轮轴（轮对）保有、收支及修理台账》（车统-54-1）的增加统计手续：（1）调入或购入的轮轴、轮对；（2）由报废车上卸下的轮轴；（3）由检修车上卸下的轮轴。

9.1.1.4.2符合下列条件之一时，办理《车辆段检修、运用（站修）车间轮轴（轮对）保有、收支及修理台账》（车统-54-1）的减少统计手续：（1）调出的轮轴、轮对；（2）向检修车上安装使用的轮轴。

9.1.1.5车辆段车轮（轮轴）车间备用轮轴及部件数量管理9.1.1.5.1符合下列条件之一时，办理《车辆段车轮（轮轴）车间轮轴（轮对）、车轴、车轮保有、收支及修理台账》（车统-54-2）的增加统计手续：（1）备用车轴a．调入或购入的车轴；b．备用轮对解体后的车轴。

（2）备用车轮a．调入或购入的车轮；b．备用轮对解体后的车轮。

（3）备用轮轴、轮对a．新组装、换轴、换轮或拼修的轮轴、轮对；b．调入的轮轴、轮对；c．委托修理的轮轴、轮对。

9.1.1.5.2符合下列条件之一时，办理《车辆段车轮（轮轴）车间轮轴（轮对）、车轴、车轮保有、收支及修理台账》（车统-54-2）的减少统计手续：（1）备用车轴a．调出的车轴；b．报废的车轴；c．经加工组装成轮对的车轴。

第六篇附则1 本规则是铁路货车轮轴造修、轮对组装和轴承检修、压装产品质量检查及验收的基本依据,必须全面落实，严格执行。

遇有本规则的规定不明确时，轮轴及零部件造修单位应在保证运用安全、可靠、使用寿命，并且不低于本规则相关的技术标准和要求的前提下,由轮轴及零部件造修单位和铁道部（铁路局）驻车辆验收室共同研究，制订相应的技术标准。

遇有重大问题须逐级上报铁道部。

2 本规则的解释、修改权属铁道部运输局。

3 本规则自发布实施之日起施行。

原《铁路货车轮对和滚动轴承组装及检修规则》（铁辆［1998］2号）同时废止。

附件1 术语解释F1．1 轮轴：指已压装（组装）滚动轴承的轮对，具有承载和走行的功能。

本规则中也作为轮轴零部件的总称.F1．2 轮对：由一根车轴和两个车轮采取过盈配合，经冷压装组成的整体铁路部件,轮对分为滚动轴承轮对和滑动轴承轮对,滚动轴承轮对又分为无轴箱双列圆锥滚子轴承轮对和有轴箱圆柱滚子轴承轮对。

F1．3 段修轮轴：随段修（全面检查修)货车检修或入段检修，能够按段修标准修复，达到段修车辆装车标准的轮轴。

F1．4 厂修轮轴：随厂修（大修，含入段厂修）货车检修的轮轴，以及按轮轴段修标准无法修复，需退轮按厂修标准检修,达到厂修货车装车标准的轮轴。

F1．5 轮对新组装:是以新制车轮及车轴按新制（原型）技术标准组装的轮对。

F1．6 轮对重新组装:是以旧车轮和旧车轴(拼修)、旧车轮和新车轴(换轴）及新车轮和旧车轴（换轮）按厂修技术标准组装的轮对。

F1．7 提速轮轴：是指适用于120km／h运行速度的轮轴。

车轴须为50钢；车轮型号须为HDS，HDZ，HES或HEZ等系列，新品车轮的最大静不平衡值为125g·m，标记为E3;轴承型号须为353130B,353130A，SKF197726或装用工程塑料保持架的352226X2－2RZ等。

F1．8 减重轮轴：是指装用HDZB，HDZC，HDZD，HEZB，HEZD,HDSA，HESA等型减重车轮、50钢车轴及无轴箱双列圆锥滚子轴承的轮轴。

铁路货车轮轴检修综合要求4.1.1 本章规定了铁路货车轮轴、轮对检修和轴承一般检修、大修、压装的技术要求和标准。

4.1.2 轮轴检修后，须在车轴轴身和车轮表面（踏面和轮辋内、外侧面除外）均匀涂刷醇酸清漆或非苯类清漆,一级修除外；轴承压装后，须在前盖、后挡及车轴防尘板座非配合面等部位涂刷醇酸清漆或非苯类清漆，经磷化处理且状态良好的前盖、后挡可不再涂刷。

4.1.3轮轴、轮对、车轴及车轮吊装须采用专用吊具，严禁吊具的金属部位直接接触车轴、车轮的加工配合部位。

4.1.4轴承有下列情况之一者须退卸：4.1.4.1 货车入修理工厂（公司）厂修时。

4.1.4.2车辆段检修的轮轴有下列情况之一者：4.1.4.2.1轮对需分解时。

4.1.4.2.2无标志板或标志板标记不清、打错而导致无法判断轴承首次或末次压装时间。

4.1.4.2.3新造、大修轴承在6个月内达到表2-1规定的使用时间或运行里程。

4.1.4.2.4轴承经技术状态检查或轴承诊断装置检测有下列情况之一者：（1）轴承（包括外圈、前盖、后挡、轴端螺栓等）有裂纹、碰伤、松动、变形和其他异状。

（2）密封罩、密封座、油封、密封组成有裂纹、碰伤、松动、变形，密封组成高于外圈端面,SKF 197726、353130B、353132A（352132A）、353132B（353132X2-2RS）型轴承密封组成中骨架与油封脱胶影响密封性能。

（3）轴承密封失效，有甩油、混砂、混水或油脂变质现象。

（4）转动轴承有异音、卡滞或其他不正常现象。

（5）轴承的轴向游隙大于0.75 mm；（6）电焊作业导致电流通过轴承。

（7）空车脱轨轮轴的同一转向架上的所有轴承，车辆颠覆或重车脱轨后的全车轴承。

（8）轮轴上遭受水浸或火灾的轴承。

（9）发生热轴故障或车辆滚动轴承故障轨边声学诊断系统（TADS）预报需退卸的轴承。

（10）使用时间达到 20 年的国产 RD 2型 40 钢车轴上的轴承。

（11）车轮踏面擦伤、局部凹陷深度达到2mm及以上的轮轴上的轴承。

铁路客车轮轴组装检修及管理规则目录1 总则与基本要求 (1)1.1 总则 (1)1.2 基本要求 (2)2 轮对及制动盘组装 (6)2.1 组装类型 (6)2.2 组装要求 (6)3 轮对检修 (12)3.1 外观检查 (12)3.2 探伤检查 (12)3.3 退轮及退盘检查 (12)3.4 更换车轴 (12)3.5 更换车轮 (13)3.6 更换制动盘 (13)3.7 加工修理 (14)3.8 轮对分解技术要求 (15)3.9 车轮加修及处理技术要求 (15)3.10 车轴加修及处理技术要求 (16)3.11 制动盘加修及处理技术要求 (20)3.12 车轴裂纹及发纹限度要求 (22)3.13 动平衡试验要求 (22)3.14 涂装要求 (22)4 轴承及轴箱装置组装及检修 (23)4.1 热组装圆柱滚子轴承及轴箱装置的检修和组装 (23)4.2 冷压装滚子轴承及轴箱装置的检修和压装 (35)5 轮轴探伤 (40)5.1 综合要求 (40)5.2 铁路客车轮轴、轮对、车轴手工超声波探伤 (41)5.3 铁路客车车轮轮辋手工超声波探伤 (70)5.4 铁路客车轮轴、轮对、车轴磁粉探伤 (78)5.5 铁路客车滚动轴承零件磁粉探伤 (89)5.6 铁路客车轮轴、轮对超声波自动探伤 (97)5.7 铁路客车车轮轮辋超声波自动探伤 (107)6 轮轴标记 (118)6.1 车轮标记 (118)6.2 车轴标记 (123)6.3 轴承标记 (125)6.4 轴箱前盖标记 (129)6.5 制动盘组装标记 (130)6.6 标志板标记 (131)7 轮轴信息化管理 (133)7.1 综合要求 (133)7.2 输入、输出原始记录 (134)8 备用轮轴管理 (138)8.1 适用范围 (138)8.2 基本要求 (138)8.3 备用轮轴、轮对的管理 (138)8.4 备用轴承管理 (142)附件1 术语解释 (144)附件2 轮轴及零部件名称、型式、基本尺寸及材质信息 (147)附件3 轮对组装压装力曲线及说明 (165)附件4 铁道车辆车轮、轴承外观缺陷术语及程度分类 (174)附件5 轴承组装前的清洁度及工作间环境质量要求 (185)附件6 NJ(P)3226X1型轴承用工程塑料保持架技术说明 (190)附件7 铁路客车轮轴、轮对、车轴手工超声波探伤附录 (192)附件8 铁路客车车轮轮辋手工超声波探伤附录 (223)附件9 铁路客车轮轴、轮对、车轴磁粉探伤附录 (226)附件10 铁路客车滚动轴承零件磁粉探伤灵敏度试块 (237)附件11 铁路客车轮轴、轮对超声波自动探伤用对比试样轮轴（轮对） (240)附件12 轮轴探伤、检修及组装记录单 (245)附件13 铁路客车及轮轴零部件造修单位简称及代号 (311)附件14 轮对、轴承和轴箱装置检修限度表 (315)附件15 新轴承抽检项目表 (325)附件16 轴承注油脂量及润滑脂质量检测项目 (326)IITG/CL206-20131 总则与基本要求1.1 总则铁路客车轮对、轴承和轴箱装置是铁路客车的重要部件，其技术状态直接关系到客车的运行品质和安全。
