电力系统自动化毕业设计电力系统自动化是电力系统发展的必然趋势，也是电力系统的核心技术之一、随着电力系统规模的不断扩大和电力负荷的增加，传统的人工操作方式已经无法满足电力系统的运行管理需求。
因此，通过引入自动化技术来提高电力系统的安全性、可靠性和经济性已经成为电力系统领域的共识。
电力系统自动化是指将计算机、通信、测控技术应用于电力系统中，实现对电力系统运行状态、运行参数以及相关设备运行状态等信息的采集、传输、处理和控制的过程。
电力系统自动化主要包括监控系统、通信系统、自动调节系统、辅助服务系统、安全与稳定控制系统等几个方面。
监控系统是电力系统自动化的基础，它通过采集电力系统运行状态、检测设备运行状态以及运行参数等信息，并将这些信息显示在监控中心中，使操作人员能够全面了解电力系统的运行状况。
通信系统是实现电力系统内部和外部信息交换的桥梁，它通过通信设备将监控中心和各个子系统连接起来，实现信息的传输和交流。
自动调节系统是电力系统稳定运行的关键，它根据电力系统的负荷变化和电力供求平衡情况，自动调节发电机出力和送电功率，保持电力系统的稳定性和可靠性。
辅助服务系统是为了提高电力系统经济性而建立的，它通过利用电力系统内部的能量储备和市场上的辅助服务来进行优化和调度，以降低电力系统的运行成本。
安全与稳定控制系统是为了保障电力系统安全运行而建立的，它通过实时监测电力系统的运行状态，预测可能存在的安全隐患，并采取相应的措施来保证电力系统的安全和稳定。
电力系统自动化的毕业设计可以选择其中一个方面进行深入研究和开发。
例如，可以设计一个基于计算机与PLC控制器的电力系统监控与控制系统，实现对电力系统的实时监测和控制，提高电力系统的安全性和可靠性。
也可以设计一个基于通信协议的电力系统联网系统，实现电力系统内部和外部信息的传输和交流，提高电力系统的信息化水平。
另外，还可以设计一个基于智能算法的电力系统优化调度系统，实现电力系统的经济运行，降低电力系统的运行成本。
电力系统自动化课程设计任务书《电力系统自动化课程设计》使命宣言设计选题（二选一）标题一：10kV配电网开关站自动切换装置及其远程监控系统原理介绍：“备自投装置”全称为“备用电源自动投切装置”的简称，它是10kv配网中常见的自动化装置。
为提高供电可靠性，10kV配电网开关站也开始设置两条互供能力的配电线路，形成电网框架，并在线路上设置备用自动切换装置和分段开关。
一旦发生事故，备用自动切换装置能快速有效地隔离故障点。
备自投装置在故障发生时具有自动“断开”功能，保障用户用电连续性。
故障排除后，备自投装置分段开关仍保持“断开”状态，无法自动复位，需巡检人员手动复位。
若在巡检人员来开闭所之前再次出现故障，则无备用电源投入使用，用户断电。
基于上述不利因素，备用自动切换装置应配备状态监测模块。
备用自动切换装置动作时，其状态监测模块获取信息并发送至远程监控中心。
远程监控中心收到信息后，立即派巡检人员到相应的开关站进行巡检复位操作。
为了更好地分析判别故障，远端控制中心在获取备自投装置动作信息的同时，还应获得开闭所电力系统状态信息，此信息也通过状态监控模块获得。
设计要求：（1）调查研究10kV配电网开关站自动切换装置的特点和功能；绘制10kV配电网开关站自动切换装置接线图。
(2)设计备自投装置状态监控模块，确定以下功能：1、操作方式2、数据采集（自行设计若干遥信量、遥测量）；3、数据通信；4、执行命令；5、其他。
(3)画出位于开闭所内的远方终端（rtu）结构框图，说明图内各模块功能。
(4)结合“执行命令”，选择数据通信规约，详细说明通信报文格式。
专题二：分励直流电机励磁控制系统仿真原理介绍：在电力系统正常运行或事故运行中，同步发电机的励磁控制系统起着重要的作用，优良的控制系统不仅可以保证发电机可靠运行，提供合格的电能，而且可以有效地提高系统的技术指标。
直流励磁机的励磁系统是一种常见的励磁方式。
它依靠与发电机组同轴的直流发电机来提供励磁电流。
电力系统调度自动化设计规程
电力系统调度自动化设计规程是指在电力系统中，通过自动化技术实现对系统运行状态的实时监控、数据采集、信息处理和决策支持等功能，以提高电力系统的安全可靠、经济运行和管理水平的一套规程。
该规程的主要内容包括以下几个方面：
一、基础设施建设要求：包括电力系统调度自动化系统的硬件和软件设施、通信网络和数据安全保障等。
二、系统功能设计要求：包括自动化系统的实时监控、数据采集、状态估计、故障诊断、自动控制和决策支持等功能。
三、系统性能指标要求：包括自动化系统的实时性、可靠性、稳定性、响应速度等方面的要求。
四、系统运行管理要求：包括自动化系统的运行监控、设备维护、数据管理和风险控制等方面的要求。
五、技术支持和培训要求：包括自动化系统的技术支持与维护、培训体系建设等方面的要求。
六、应用推广与评价要求：包括自动化系统的应用推广和评价体系建设等方面的要求。
电力系统调度自动化设计规程是电力系统自动化发展的重要基
础和指导性文件，其制定和实施对于推动电力系统自动化技术的发展、提高电力系统运行水平具有重要的意义。
- 1 -。
《电力系统调度自动化设计技术规程》发布时间《电力系统调度自动化设计技术规程》是电力系统调度自动化领域的重要技术标准，旨在规范和指导电力系统调度自动化设计工作，确保电力系统调度自动化系统的安全、稳定和可靠运行。
本规程发布于2024年7月1日，是根据国家电网公司的要求和实际需要，结合国内外电力系统调度自动化的最新技术和经验而编制的。
一、前言电力系统调度自动化是电力系统运行和调度的重要环节，它通过自动化技术和系统集成，实现对电力系统的高效、精确和快速调度。
《电力系统调度自动化设计技术规程》的发布旨在提高电力系统调度自动化的技术水平，推动电力系统的智能化、数字化和网络化发展，为电力系统的安全稳定运行提供技术支持和保障。
二、规程内容1.范围：规范适用于国内电力系统调度自动化设计领域，包括调度自动化系统的整体架构、功能设计、系统配置、硬件设备选型、软件系统开发等内容。
2.原则：规范遵循“科学技术先进、实践经验总结、安全稳定可靠、经济合理有效”的设计原则，确保电力系统调度自动化系统符合国家标准和规范要求。
3.内容：规范包括电力系统调度自动化系统的总体设计思路、系统架构设计、功能模块划分、数据接口设计、网络通信设计、安全保障设计等内容。
4.要求：规范要求电力系统调度自动化设计应当充分考虑系统的稳定性、可靠性、响应速度和扩展性，确保系统满足电力调度的需求。
5.评审：规范要求电力系统调度自动化设计应当进行专业评审和验收，确保设计方案符合技术规范和要求。
6.管理：规范要求电力系统调度自动化设计应当符合国家电网公司和地方电力公司的管理要求，确保设计方案落实到实际工程中。
三、意义和影响《电力系统调度自动化设计技术规程》的发布不仅为电力系统调度自动化的设计工作提供了规范和指导，还为相关工程技术人员提供了参考和借鉴，有助于提高电力系统调度自动化的技术水平和管理水平，推动电力系统调度自动化的发展和应用。
四、结语电力系统调度自动化是电力系统调度的重要手段和工具，它对于电力系统的安全、稳定和高效运行具有重要意义。
220kv变电站及其综合自动化系统方案设计摘要：本文旨在设计一种220kv变电站综合自动化系统方案。
通过对变电站系统运行状态的监测和控制进行研究，本文提出了一种综合自动化系统方案设计。
该方案包括变电站的基础电气设备、保护自动化系统、监测自动化系统和辅助设备自动化系统。
同时，该方案还包括自动化系统的硬件和软件设计。
本文最后进行了方案可行性分析和实验验证，结果表明，该设计方案具有较高的可行性和实际应用价值。
关键词：220kv变电站；综合自动化系统；方案设计；可行性分析；实验验证引言：随着电力工业的不断发展，220kv的变电站已成为电力系统的重要组成部分。
变电站的运行状态监测和控制是电力系统稳定运行的重要保障。
为此，220kv变电站综合自动化系统方案设计成为研究热点。
本文将从变电站基础电气设备的监测和控制、保护自动化系统、监测自动化系统和辅助设备自动化系统等方面进行研究，设计出一种综合自动化系统方案。
同时，本文将对方案可行性进行分析，并进行实验验证。
一、基础电气设备自动化系统设计基础电气设备是变电站运行的核心，其自动化控制对于电力系统的稳定运行具有重要意义。
基础电气设备自动化系统主要包括变压器、断路器、隔离开关、组合电器等的自动化控制。
1、变压器自动化控制：变压器是电力系统中最基础的设备之一，其自动化控制对于电力系统的稳定运行具有重要意义。
为此，本系统将采用数字化变压器差动保护，可实现对变压器的实时监测、故障定位等功能。
2、断路器自动化控制：断路器是变电站中最主要的设备之一，其自动化控制可大大提高电力系统的稳定性。
为此，本系统将采用信息化断路器保护，可实现对断路器的状态监测、动作判据计算等功能。
3、隔离开关自动化控制：隔离开关作为保护装置的一部分，其自动化控制也是变电站综合自动化系统的重要组成部分。
为此，本系统将采用高压气体绝缘金属封闭开关进行实现。
4、组合电器自动化控制：组合电器是基础电气设备的组合，包括变压器、断路器、隔离开关等设备。
110kV变电站自动化系统设计随着现代电力系统的不断发展，变电站自动化已成为电力系统中的重要趋势。
110kV变电站作为电力系统中的重要组成部分，其自动化系统设计对于整个电力系统的稳定运行具有重要意义。
本文主要探讨了110kV变电站自动化系统设计的相关问题。
一、110kV变电站自动化系统设计概述变电站自动化系统是指通过综合运用计算机技术、通信技术、电力电子技术和自动化控制技术等，实现对变电站的高压设备、继电保护、测量仪表等设备的自动化控制和监测，提高电力系统的安全性和可靠性。
110kV变电站自动化系统设计主要是针对变电站的各项功能进行优化和自动化设计，包括数据采集、数据处理、设备控制、远方调度等功能。
二、110kV变电站自动化系统设计方案1、系统结构110kV变电站自动化系统主要由站控层、间隔层和网络层组成。
站控层是整个系统的核心，主要负责数据采集、处理、显示和远方调度等功能；间隔层主要包括各设备的继电保护、测量仪表等；网络层负责数据的传输和通信。
2、数据采集和处理数据采集是变电站自动化的基础，通过各种传感器、仪表等设备采集站内设备的电流、电压、功率因数等参数。
数据处理主要是对采集的数据进行预处理、分析和存储，为其他功能提供数据支持。
3、设备控制和远方调度设备控制是通过对设备的自动化控制实现远程操作，减少人工干预，提高效率。
远方调度是指通过调度中心对变电站进行远程监控和控制，实现电力系统的优化运行。
4、通信网络设计通信网络是变电站自动化的关键，其设计应考虑可靠性和扩展性。
一般采用以太网作为通信网络，可以实现高速数据传输和多个设备的连接。
三、110kV变电站自动化系统设计的注意事项1、可靠性：变电站是电力系统的关键节点，其自动化系统的设计应优先考虑可靠性，避免因设备故障或通信中断导致的影响。
2、安全性：自动化系统涉及到电力系统的控制和监测，因此安全性是必须考虑的问题。
在设计过程中应采取必要的安全措施，如数据加密、权限管理等。
电力系统自动化课程设计电力系统自动化是一门涉及电力工程、控制理论、计算机技术等多学科交叉的重要课程。
通过这门课程的学习，我们能够深入了解电力系统的运行原理、控制策略以及自动化技术在其中的应用。
而课程设计则是对所学知识的一次综合性实践，旨在培养我们解决实际问题的能力和创新思维。
在电力系统自动化课程设计中，我们通常会面临各种各样的任务和挑战。
其中，最为关键的是对电力系统的建模与分析。
这需要我们运用所学的电路理论、电机学等知识，构建出电力系统的等效模型，包括发电机、变压器、输电线路等主要元件。
通过对模型的参数计算和特性分析，我们能够预测电力系统在不同运行条件下的性能，为后续的控制策略设计提供基础。
例如，在设计一个简单的电力系统稳定控制方案时，我们首先要明确系统的结构和参数。
假设我们的系统由一台同步发电机通过变压器和输电线路连接到无穷大母线组成。
那么，我们需要计算发电机的电抗、变压器的变比和漏抗、输电线路的电阻和电抗等参数。
这些参数将直接影响系统的潮流分布和稳定性。
有了系统模型，接下来就是设计合适的控制策略。
控制策略的目标是确保电力系统在各种干扰下能够保持稳定运行，同时满足电能质量的要求。
常见的控制方法包括励磁控制、调速控制和电力系统稳定器（PSS）的应用。
励磁控制是通过调节发电机的励磁电流来控制发电机的端电压和无功功率输出。
在课程设计中，我们需要根据发电机的模型和运行特性，设计励磁控制器的参数，如比例系数、积分系数等，以实现对发电机端电压的快速、准确控制。
调速控制则是通过调节原动机的输入功率来控制发电机的有功功率输出。
在实际设计中，我们需要考虑原动机的动态特性、负荷变化等因素，设计合理的调速控制器，以维持系统的频率稳定。
电力系统稳定器（PSS）是一种附加的控制装置，用于抑制电力系统的低频振荡。
在课程设计中，我们需要根据系统的振荡模式和特性，选择合适的PSS 类型和参数，以提高系统的阻尼，增强系统的稳定性。
220kv变电站及其综合自动化系统方案设计引言随着电力系统的不断发展和升级，220kV变电站的建设和维护变得越来越重要。
为了提高电力系统的可靠性和安全性，设计一个高效可靠的综合自动化系统方案是至关重要的。
本文将深入研究220kV变电站及其综合自动化系统方案设计，从不同角度探讨其技术原理、设备选型以及实施过程。
一、技术原理1.1 变电站概述220kV变电站是将输送来的高压交流电转换为低压交流或直流供给用户或输送至其他变电站的关键环节。
它由主变压器、断路器、隔离开关、组合电器设备等组成。
综合自动化系统是通过监测和控制各种设备来实现对整个变电站运行状态的实时监测和远程控制。
1.2 综合自动化系统原理综合自动化系统主要包括数据采集与监测子系统、保护与安全子系统以及远程控制与管理子系统。
数据采集与监测子系统通过各种传感器对各个设备的运行状态进行监测，并将数据传输至监测中心。
保护与安全子系统通过断路器、隔离开关等设备对电力系统进行保护，并通过监测中心对各个设备的状态进行实时监测。
远程控制与管理子系统通过远程控制中心对变电站的运行状态进行实时控制和管理，实现对变电站的远程操作。
二、设备选型2.1 数据采集与监测设备数据采集与监测设备是综合自动化系统中至关重要的组成部分。
它包括各种传感器、开关量输入模块、模拟量输入模块等。
传感器可以采集各个设备的温度、湿度、压力等物理量，并将其转化为电信号输入到数据采集模块中。
开关量输入模块可以接收和处理来自断路器、隔离开关等设备的开关信号，以判断其状态。
模拟量输入模块可以接收和处理来自主变压器、断路器等设备的模拟量信号，以判断其运行状态。
2.2 保护与安全设备保护与安全设备是综合自动化系统中用于保护电力系统安全运行的重要组成部分。
它包括断路器、隔离开关、继电保护装置等。
断路器用于对电力系统进行开关操作，以保护电力系统免受过载、短路等故障的影响。
隔离开关用于对电力系统进行分段操作，以便对故障段进行维修和检修。

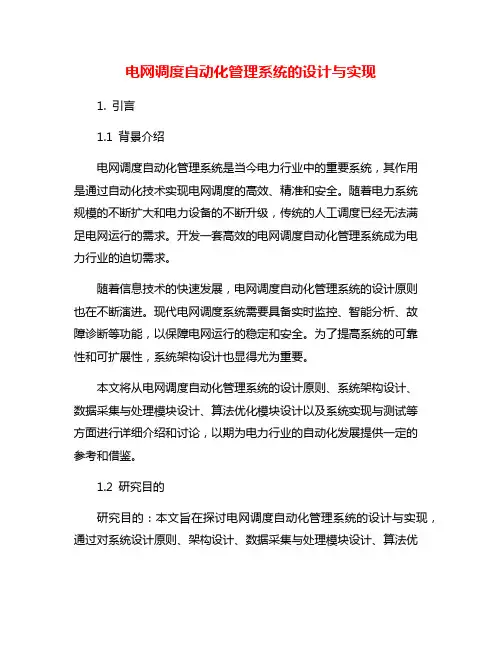

电网调度自动化管理系统的设计与实现1. 引言1.1 背景介绍电网调度自动化管理系统是当今电力行业中的重要系统，其作用是通过自动化技术实现电网调度的高效、精准和安全。
随着电力系统规模的不断扩大和电力设备的不断升级，传统的人工调度已经无法满足电网运行的需求。
开发一套高效的电网调度自动化管理系统成为电力行业的迫切需求。
随着信息技术的快速发展，电网调度自动化管理系统的设计原则也在不断演进。
现代电网调度系统需要具备实时监控、智能分析、故障诊断等功能，以保障电网运行的稳定和安全。
为了提高系统的可靠性和可扩展性，系统架构设计也显得尤为重要。
本文将从电网调度自动化管理系统的设计原则、系统架构设计、数据采集与处理模块设计、算法优化模块设计以及系统实现与测试等方面进行详细介绍和讨论，以期为电力行业的自动化发展提供一定的参考和借鉴。
1.2 研究目的研究目的：本文旨在探讨电网调度自动化管理系统的设计与实现，通过对系统设计原则、架构设计、数据采集与处理模块设计、算法优化模块设计以及系统实现与测试的详细分析，旨在实现电网调度运行的智能化、高效化管理。
具体目的包括：1. 研究各种电网调度自动化管理系统的设计原则，总结设计中的关键因素和要点，为系统的搭建提供指导；2. 探讨系统架构设计的重要性和影响因素，寻找最优的架构方案，保证系统的稳定性和可靠性；3. 分析数据采集与处理模块设计的关键技术和方法，确保系统能够准确高效地采集和处理各类数据；4. 探讨算法优化模块设计的原理和应用情况，提高系统的智能化程度和运行效率；5. 着重对系统实现与测试进行详细实证分析，验证系统设计的有效性和稳定性，为系统在实际运行中的应用提供参考。
通过本文的研究，旨在为电网调度自动化管理系统的进一步发展和应用提供可靠的理论和技术支持。
2. 正文2.1 电网调度自动化管理系统的设计原则电网调度自动化管理系统的设计需要遵循一些基本原则，以确保系统的稳定性、可靠性和高效性。
电力系统自动化系统的总体设计
电力系统复杂程度的增长以及设计理念的不断更新，对自动化的要求越来越高，应用于电力系统的自动化系统，要求具有高度稳定性、可靠性、安全性、实时性，设计一套满足要求并具有前瞻性的电力自动化系统对于电力行业以及自动化系统中各个自动化设备的生产厂家都具有重要的经济利益与研究意义。
标签：电力系统；自动化系统；设计
现在我国的电力系统中，已经存在不少的各种类别的自动化装置设计，但是我们应该认识到其中的大部分都是针对某些具体的装置开发，并没有多少可复用性，放大到整个电力系统中就是可移植性差并且与整体的设计要求有偏差。
从编程的角度看，许多自动化系统用的还是以往的流程图类线性程序，这类程序维护成本高，可移植性差，难以升级并使用最新的技术。
文章将从总体上对电力系统的自动化系统进行设计，用以解决一些当下自动化系统中存在的问题。
电力系统中的自动化系统可以分为两个部分，一个部分是硬件部分；另一个是软件部分。
两个部分可以分别进行设计，软件部分居于硬件部分之上，为了标准化以及可移植性，软硬件之间需要做好接口设计，并设计中间层用以隔离软件与硬件，方便日后维护。
1 自动化系统的硬件总体设计
电力系统中可以应用的自动化装置种类非常的多，主要可以归为两类，自动化装置算为一类，如备自投装置、自动准同期装置、无功综合控制装置、接地选线装置、低周减载装置等等；另一类为控制与保护装置，如稳定控制装置、母差保护装置、电动机保护装置、后备保护装置等等。
这些装置覆盖了测量、控制、保护、通信等各个领域。
自动化系统中的硬件方案设计，按照功能就是运行状态监视、设备保护、动态控制、故障信号处理等部分。
系统采用分层系统结构，按照在系统中的运行等级分为执行层、通信与信号处理层、以及承载软件运行的终端。
执行层为各种控制、测量、保护装置、报警装置，也就是具体的分布安装与电力系统中的各种自动化设备以及出现问题时能够发出警报的装置，这些设备的主要功能分为三类。
第一类是负责各种信号的测量，收集电力系统中各部分的运行状态与参数，并向上送入通信网络中。
第二类是各种保护装置，在尽可能的情况下应该应用可以由上端设置保护阈值的保护装置，实现更大的自动化范围。
第三类作为动作机构，能够接受上端命令进行动作。
通信与信号处理层为重要的信号处理媒介，由各BUS总线、各信号处理器、网络服务器构成。
BUS总线连接各种终端自动化设备与信号处理器，负责在信号处理器与自动化终端之间可靠的传送信号；信号处理层则作为一个媒介层，进
行各种A/D、D/A转化和不同协议之间的数据转换。
由于各种自动化终端现在并没有一个统一的标准，厂家各行其是，所以为了以后自动化系统的兼容性以及可维护性与可扩展性，需要一个媒介层隔离自动化终端与上层软件之间的联系；网络服务器则承载软件运行终端与信号处理器之间的媒介，在两者之间可靠传输信号。
软件运行终端可以选用计算机，也可以选择各种嵌入式操作系统，两种方式各有优缺点，应用计算机作为终端则可移植性更强，操作门槛较低，操作人员可以经过较少的培训就可以上手。
应用嵌入式操作系统的话，整个系统的实时性能会更高，因为其针对性更强，但是嵌入式操作系统对操作人员的要求较高。
从未来的发展来看，可以应用嵌入式操作系统，因为如果想连接计算机的话，嵌入式操作系统支持接入计算机网络，让计算机从总体构架上居于嵌入式系统之上，兼得两者的优点。
因此，承载软件运行终端的硬件载体为嵌入式系统所需硬件。
嵌入式操作系统需要的硬件较多，有以下必备几种：
（1）微处理器芯片，可以用DSP也可以用ARM，DSP的运行速度更高，更适合做运算，并且它还提供各种内置的接口协议，可以很方便的进行通信。
（2）电源管理电路，用以变压与稳压，为整个系统提供必须的能源。
（3）数据存储芯片，一是作为内存使用，需要能够高速读取的FLASH芯片；二是需要大数量存储量的芯片，用以存储日常数据。
其他电路DSP芯片已经基本集成与芯片内。
2 自动化系统的软件总体设计
在本次设计中，按照上节所述，将使用嵌入式操作系统。
嵌入式操作系统在运行层次上与计算机上的操作系统类似，都用应用程序层、系统层、驱动层以及硬件层，我们应用的是应用程序层，它和处理器及嵌入式操作系统的关联并不大，可以很好的保证软件系统的可移植性与可重用性。
底层的系统操作我们可以不用理会，只需要少量操作系统针对性设计就可以在操作系统上设计我们的程序了。
一是需要选择一个操作系统作为程序运行环境。
当前的嵌入式操作系统种类非常的多，它们各有千秋，在本次设计中，我们选用的是UC/OS，一是因为它的体积小，二是因为它的可移植范围非常的广，较为成熟。
所以我们选择它作为运行于DSP上的操作系统。
在完成操作系统的选择后，将进行自动化软件平台的设计。
软件平台设计需要针对电力系统中自动化系统功能进行分析，将各种不同功能划分为不同的任务，而后不同的任务运行不同的模块，软件平台负责调度协调各个模块的工作，满足自动化系统运行要求。
具体的模块划分，为测量模块、数据处理模块、输入
输出模块、通信模块、故障处理模块。
任务的调度、内存的分配、通信协议等问题属于操作系统问题，可以不用关心。
2.1 数据测量模块。
也就是定时采样任务，该模块的主要工作内容就是依据设定好的不同数据之间的传输协议方式向平台索要不同自动化设备的原始数据。
2.2 数据处理模块。
因为各种来源的干扰，采集到的数据存在大量的噪声，需要经过一定的算法处理才能获得有效的数据值，该模块负责依据不同数据来源，采用针对性算法对数据进行过滤加工。
2.3 输入输出模块。
也就是人机交互模块，包括键盘、指示灯、显示屏等等，键盘与显示屏的驱动操作系统本身就可以完成，只需要使用相应API。
2.4 通信模块。
通信模块分为两个部分，一个是数据传输监听部分，用以接受数据并送给等待者；一个是数据发送部分，用以提取数据缓冲区中的数据并按照设定的数据传输协议将数据发送出去。
2.5 故障处理模块。
该模块是数据真正的利用者，数据从数据处理模块流出后，送至此处。
它分为三个部分，分别为数据检查、具体故障处理、报警部分。
首先模块依据软件设定对数据进行检查，一旦发现数据存在问题时，将问题内容送至具体故障处理程序，故障处理程序依据问题内容采取操作。
如果该故障系统处理不了则交至报警部分处理，发出报警讯号。
2.6 日志记录模块。
电力系统日常运行情况对后续的维护和问题处理有着非常重要的意义，因此需要日志记录模块，它的数据来源于故障处理模块。
整个软件系统是以数据流驱动设计理念进行设计，模块化设计程序，可移植性高，可维护性好。
其大致数据流向为：
自动化终端->媒介层转换->网络服务器通信模块数据测量模块数据处理模块故障处理模块->日志记录模块->输出模块。
参考文献
[1]严晓蓉.电力自动化系统中的数据处理[J].电力自动化设备，2005（03）.
[2]王娜.电力自动化系统的应用分析[J].黑龙江电力，2012（12）.
[3]李海芬.对电力自动化系统的控制分析[J].暖通空调，2013（05）.
[4]黄颖.电力自动化系统智能保护测控设备的设计与开发[D].中南大学，2008.
[5]蔡媛媛.基于Linux的电力自动化系统无人值班的实现[D].华北电力大学，
2004（12）.
