电力系统自动化基本内容

电力系统自动化引言概述：电力系统自动化是指通过采用先进的电力设备、自动化控制技术和信息通信技术，实现对电力系统的监测、控制和管理的一种技术手段。

本文将从四个方面详细阐述电力系统自动化的内容。

一、电力系统自动化的概念与意义1.1 电力系统自动化的定义：电力系统自动化是指利用先进的技术手段对电力系统进行监测、控制和管理，实现电力生产、传输和分配的自动化过程。

1.2 电力系统自动化的意义：提高电力系统的可靠性和稳定性，降低运行成本，提高电能利用效率，满足日益增长的电力需求，推动电力行业的可持续发展。

二、电力系统自动化的基本组成2.1 电力设备：包括发电机、变压器、开关设备等，这些设备通过传感器和执行器与自动化系统进行信息交互和控制操作。

2.2 自动化控制技术：包括自动化控制算法、控制器、调度系统等，通过对电力设备的监测和控制，实现对电力系统的自动化管理。

2.3 信息通信技术：包括通信网络、数据采集与传输技术等，通过实时获取和传输电力系统的信息，为自动化控制提供数据支持。

三、电力系统自动化的关键技术3.1 远动技术：通过远程监测和控制设备，实现对电力系统的远程操作和管理。

3.2 自动化调度技术：通过自动化调度系统，实现对电力系统的经济调度和优化运行。

3.3 智能感知技术：通过传感器和智能装置，实现对电力设备和电力系统状态的实时感知和监测。

四、电力系统自动化的应用领域4.1 发电厂自动化：通过自动化控制技术，实现对发电设备和发电过程的自动化管理，提高发电效率和可靠性。

4.2 输电线路自动化：通过自动化控制技术，实现对输电线路的远程监测和控制，提高输电效率和稳定性。

4.3 配电网自动化：通过自动化控制技术，实现对配电设备和配电过程的自动化管理，提高配电效率和可靠性。

总结：电力系统自动化是电力行业发展的重要趋势，它能够提高电力系统的可靠性、稳定性和经济性，实现对电力系统的智能化管理。

随着科技的不断进步，电力系统自动化将在未来发挥更加重要的作用，推动电力行业的可持续发展。

《电力系统自动化》课程教学大纲Power System Automation课程编号：130202221学时：32 学分：2.0合用对象：电气工程及其自动化专业先修课程：电力系统分析，自动控制原理，电力电子技术等一、课程的性质和任务(四号黑体加粗，描述文字用四号小宋体(下同))本课程是电气工程及其自动化专业一门学科方向类必修课程。

电力系统自动化是保证电力系统安全、优质、经济运行的综合性技术，涉及电力系统运行理论、自动控制理论、计算机控制技术、网络通信技术等多方面的知识，包括发机电励磁自动控制、发电厂自动化、电网调度自动化、配电网自动化、变电站自动化等，是自动控制技术、信息技术在电力系统中的应用，已经成为电气工程类专业学生必备的专业知识之一。

该课程可以支撑电气工程及其自动化专业毕业要求 2 (问题分析)、3 (设计／开辟解决方案)、4 (研究)的达成。

本课程的主要任务是：1、使学生对电力系统相关问题形成较为系统的认识和理解；2、使学生掌握发机电自动励磁控制的基本原理和方法，深入了解发机电同步并列的条件与过程，以及自动准同期装置的工作原理，分析在电力系统运行过程中不满足并列条件对电网产生何种影响，为分析复杂工程问题奠定基础。

3、使学生了解电力系统频率调整及电压调整的基本问题，掌握电力系统功频特性、自动发电控制、经济调度的原理和方法，掌握电力系统电压控制措施，为进一步分析和研究电力系统运行问题打下良好的基础；4、使学生掌握电力系统自动化的基本工作原理、装置的调试方法以及装置的设计方法，并且学习自动装置对电力系统运行影响的分析方法，为设计、研发电力系统自动控制装置和解决电力系统复杂运行工程问题奠定基础。

二、教学目的与要求本课程的教学目的是使学生掌握电力系统自动化的基本知识，熟悉电网调度自动化、配电网自动化、变电站自动化的相关问题，训练和培养学生独立思量、解决电力系统实际复杂工程问题的能力。

具体要求如下：1、掌握发机电同步并列的条件，以及自动准同期装置的工作原理。

电力系统自动化内容电力系统自动化是指利用先进的信息技术、通信技术和控制技术，对电力系统进行监控、保护、调度和管理的过程。

这一领域涵盖了广泛的内容，包括以下几个方面：1. SCADA 系统（监控与数据采集）：SCADA（Supervisory Control and Data Acquisition）系统用于监视和控制电力系统中的设备和过程。

它通过传感器和遥测装置采集实时数据，并将这些数据传送给中央控制中心，使操作人员能够实时监测电力系统的运行状况。

2. 自动化保护系统：自动化保护系统用于在电力系统中检测和隔离故障，以防止事故蔓延并最小化损失。

这包括差动保护、过流保护、欠频保护等各种保护装置，通过智能化算法提高对电力系统异常事件的快速响应能力。

3. 远动系统：远动系统允许远程控制电力系统中的设备，如断路器和开关。

这提高了电力系统的操作效率，减少了现场操作的需求，同时也提高了安全性。

4. 自动化调度系统：自动化调度系统通过优化电力系统的运行计划，实现电力资源的有效调度。

这包括发电机组的启停、负荷预测和电力市场的交易等。

5. 智能电网（Smart Grid）：智能电网是电力系统自动化的一个重要方向，通过引入先进的通信和信息技术，实现对电力系统的智能监控、优化运行和高效管理。

智能电网还支持分布式能源资源的接入和管理，提高电力系统的可靠性和可持续性。

6. 通信网络：为了支持电力系统的自动化，需要建立可靠的通信网络，包括局部的子站通信和广域的远程通信。

这确保了各个部分之间的及时信息交换和协同操作。

电力系统自动化的发展旨在提高电力系统的可靠性、安全性、经济性和可持续性，同时适应日益复杂和动态的能源环境。

电力系统自动化答案电力系统自动化一、概述电力系统自动化是指利用计算机、通信、控制和信息技术对电力系统进行监控、控制和管理的过程。

它通过自动化设备和系统，实现对电力系统的实时监测、故障检测、故障隔离、故障恢复等功能，提高电力系统的可靠性、稳定性和经济性。

本文将从以下几个方面介绍电力系统自动化的相关内容。

二、电力系统自动化的基本原理1. 监控与数据采集电力系统自动化的基础是对电力系统进行实时监控和数据采集。

通过安装在各个电力设备上的传感器和测量仪器，实时采集电力系统的电压、电流、功率、频率等参数，并将数据传输到监控中心。

监控中心利用计算机系统对这些数据进行处理和分析，实现对电力系统运行状态的监测。

2. 故障检测与隔离电力系统自动化能够快速检测到电力系统中的故障，并进行相应的隔离措施。

当监测中心接收到异常数据时，会即将进行故障诊断，确定故障的位置和范围。

然后，通过控制系统，自动切断故障设备的电源，以防止故障扩大，保护电力系统的安全运行。

3. 故障恢复与备份一旦发生故障，电力系统自动化能够迅速恢复电力供应，并进行备份措施。

当故障被隔离后，自动化系统会通过控制设备，自动切换至备用电源，保证电力系统的继续供电。

同时，自动化系统会记录故障信息，以便后续的故障分析和处理。

三、电力系统自动化的应用1. 调度控制电力系统自动化在调度控制方面起到关键作用。

通过监控中心对电力系统进行实时监测和分析，能够及时发现电力系统中的问题，并进行相应的调度控制措施。

例如，在电力系统负荷过大时，自动化系统可以自动调整发机电的输出功率，以保证电力系统的稳定运行。

2. 远程操作电力系统自动化可以实现对电力设备的远程操作。

通过远程操作系统，操作人员可以在监控中心远程控制电力设备的开关、调整设备的参数等。

这样可以提高操作的效率和安全性，减少人工操作的风险。

3. 数据分析与优化电力系统自动化可以对大量的数据进行分析和优化。

通过对电力系统的历史数据进行统计和分析，可以发现潜在的问题和改进的空间。

《电力系统自动化》课程教学大纲Power System Automation课程编号：130201021学时：32 学分：2.0适用对象：电气工程及其自动化专业先修课程：电力系统分析，自动控制原理，电力电子技术等一、课程的性质和任务（四号黑体加粗，描述文字用四号小宋体（下同））本课程是电气工程及其自动化专业一门学科方向类必修课程。

电力系统自动化是保证电力系统安全、优质、经济运行的综合性技术，涉及电力系统运行理论、自动控制理论、计算机控制技术、网络通信技术等多方面的知识，包括发电机励磁自动控制、发电厂自动化、电网调度自动化、配电网自动化、变电站自动化等，是自动控制技术、信息技术在电力系统中的应用，已经成为电气工程类专业学生必备的专业知识之一。

该课程可以支撑电气工程及其自动化专业毕业要求2（问题分析）、3（设计／开发解决方案）、4（研究）的达成。

本课程的主要任务是：1、使学生对电力系统相关问题形成较为系统的认识和理解；2、使学生掌握发电机自动励磁控制的基本原理和方法，深入了解发电机同步并列的条件与过程，以及自动准同期装置的工作原理，分析在电力系统运行过程中不满足并列条件对电网产生何种影响，为分析复杂工程问题奠定基础。

3、使学生了解电力系统频率调整及电压调整的基本问题，掌握电力系统功频特性、自动发电控制、经济调度的原理和方法，掌握电力系统电压控制措施，为进一步分析和研究电力系统运行问题打下良好的基础；4、使学生掌握电力系统自动化的基本工作原理、装置的调试方法以及装置的设计方法，并且学习自动装置对电力系统运行影响的分析方法，为设计、研发电力系统自动控制装置和解决电力系统复杂运行工程问题奠定基础。

二、教学目的与要求本课程的教学目的是使学生掌握电力系统自动化的基本知识，熟悉电网调度自动化、配电网自动化、变电站自动化的相关问题，训练和培养学生独立思考、解决电力系统实际复杂工程问题的能力。

具体要求如下：1、掌握发电机同步并列的条件，以及自动准同期装置的工作原理。

电力系统自动化是指：应用各种具有自动检测、决策和控制功能的装置，通过信号系统和数据传输系统对电力系统各元件、局部系统或全系统进行就地或远方的自动监视、调节和控制以保证电力系统安全经济地运行和具有合格的电能质量。

即对电能生产、传输和管理实现自动控制、自动调度和自动化管理。

电力系统自动化是二次系统的一个组成部分，是一个总称，由许多子系统组成。

从电力系统运行管理来区分，可将电力系统自动化的内容分为：电力系统调度自动化；发电厂综合自动化；变电站综合自动化并列操作：一台发电机组在未投入系统运行之前，它的电压与并列母线电压的状态量往往不等，须对待并发电机组进行适当的调节，使之符合并列条件, 并将断路器QF合闸作并网运行的一系列操作准同期并列设待并发电机组G已经加上励磁电流，其端电压为UG，调节待并发电机组UG的状态参数使之符合并列条件并将发电机并入系统的操作。

准同期并列的最大优点是不会产生电流和电磁力矩的冲击。

同步发电机并列时遵循的两个原则：1断路器合闸时，冲击电流最大的瞬间值限制在1~2倍的额定电流。

2发电机并入电网后，应迅速进入同频状态切暂态过程要短。

以减小对系统的扰动。

滑差：两电压相量同方向旋转，一快一慢，两者间的电角频率之差称为滑差角频率。

自同期并列操作是将一台未加励磁电流的发电机组升速到接近于电网频率，滑差角频率不超过允许值，且机组的加速度小于某一给定值的条件下，首先合上并列断路器QF，接着立刻合上励磁开关KE，给转子加上励磁电流，在发电机电动势逐渐增长的过程中，由电力系统将并列的发电机组拉入同步运行优点：控制操作非常简单，在电力系统发生事故、频率波动较大的情况下，应用自同期并列可以迅速把备用机组投入电网运行。

缺点：引起冲击电流；发电机母线电压瞬时下降对其它用电设备的正常工作将产生影响准同步并列的理想条件为两侧电源电压的三个状态量全部相等1.待并发电机频率与系统频率相等，即滑差(频差)为零；2.待并发电机电压与系统电压的幅值相等，即压差为零；3.断路器主触头闭合瞬间，待并发电机电压与系统电压间的瞬时相角差为零这时，断路器QF主触头间的值等于零，不但冲击电流等于零，而且并列后发电机与系统立即进入同步运行，不会发生任何扰动现象脉动电压：方向不变,大小随时间作周期性变化的电压,称为. 脉动电压线性整步电压形成电路是由整形电路、相敏电路、滤波电路三部分组成越强时间和恒定越前时间：考虑到断路器操动机构和合闸回路控制电器的固有动作时间，必须在两电压相量重合之前发出合闸信号，即取一提前量。

电力系统与自动化知识点电力系统与自动化是现代工程领域中的重要专业，涉及到电力传输、配电、控制以及自动化技术等多个方面。

本文将介绍电力系统与自动化领域的一些重要知识点，包括电力系统的组成、运行原理、自动化控制技术等内容。

一、电力系统的组成电力系统由发电厂、输电线路、变电站和配电系统等组成。

发电厂是电力系统的起源，主要通过燃煤、火力、水力、核能等方式产生电能。

输电线路将发电厂产生的电能输送到各个地方，其中高压输电线路用于远距离输电，低压输电线路用于城市及居民区配电。

变电站负责将输电线路中的高压电能转变成适合配送到用户的低压电能。

配电系统将电能送达用户终端，包括变压器、配电线路等设备。

二、电力系统的运行原理电力系统的运行原理主要是遵循电力平衡原理和功率传输原理。

电力平衡原理要求电力系统中的发电、输电和消耗之间的功率平衡，确保系统运行稳定。

功率传输原理则要求在输电过程中最大限度地传输功率，提高输电效率，通过控制输电线路的参数来保证功率传输的稳定性。

三、自动化控制技术在电力系统中的应用自动化控制技术在电力系统中起着重要作用，主要包括远程监测、自动调节和故障检测等功能。

远程监测系统可以实时监测电力系统各个环节的运行状态，及时发现异常情况。

自动调节系统可以根据电力系统的负荷情况自动调节发电机的输出功率，保持系统的稳定性。

故障检测系统可以及时发现电力系统中的故障，快速定位并排除故障，保证系统的安全运行。

四、电力系统与自动化的未来发展随着现代科技的不断发展，电力系统与自动化领域也在不断创新和进步。

未来，电力系统将更加智能化，自动化控制技术将得到更广泛的应用。

同时，新能源、智能电网等新技术也将成为电力系统发展的重要方向，为实现清洁、高效、安全的电力传输和配送提供更好的技术支持。

总之，电力系统与自动化是一个涉及领域广泛、技术复杂的专业领域，对于保障电力系统的安全稳定运行和提高能源利用效率至关重要。

希望通过本文的介绍，读者能对电力系统与自动化领域有更深入的了解，为今后的学习和工作提供帮助和指导。

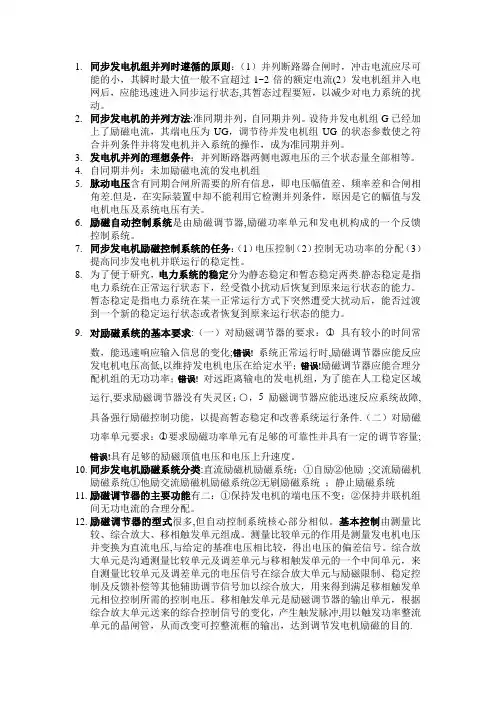

1.同步发电机组并列时遵循的原则：（1）并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值一般不宜超过1~2倍的额定电流(2）发电机组并入电网后，应能迅速进入同步运行状态,其暂态过程要短，以减少对电力系统的扰动。

2.同步发电机的并列方法:准同期并列，自同期并列。

设待并发电机组G已经加上了励磁电流，其端电压为UG，调节待并发电机组UG的状态参数使之符合并列条件并将发电机并入系统的操作，成为准同期并列。

3.发电机并列的理想条件：并列断路器两侧电源电压的三个状态量全部相等。

4.自同期并列：未加励磁电流的发电机组5.脉动电压含有同期合闸所需要的所有信息，即电压幅值差、频率差和合闸相角差.但是，在实际装置中却不能利用它检测并列条件，原因是它的幅值与发电机电压及系统电压有关。

6.励磁自动控制系统是由励磁调节器,励磁功率单元和发电机构成的一个反馈控制系统。

7.同步发电机励磁控制系统的任务：（1）电压控制（2）控制无功功率的分配（3）提高同步发电机并联运行的稳定性。

8.为了便于研究，电力系统的稳定分为静态稳定和暂态稳定两类.静态稳定是指电力系统在正常运行状态下，经受微小扰动后恢复到原来运行状态的能力。

暂态稳定是指电力系统在某一正常运行方式下突然遭受大扰动后，能否过渡到一个新的稳定运行状态或者恢复到原来运行状态的能力。

9.对励磁系统的基本要求:（一）对励磁调节器的要求：○1具有较小的时间常数，能迅速响应输入信息的变化;错误!系统正常运行时,励磁调节器应能反应发电机电压高低,以维持发电机电压在给定水平；错误!励磁调节器应能合理分配机组的无功功率；错误!对远距离输电的发电机组，为了能在人工稳定区域运行,要求励磁调节器没有失灵区；○，5励磁调节器应能迅速反应系统故障,具备强行励磁控制功能，以提高暂态稳定和改善系统运行条件.（二）对励磁功率单元要求：○1要求励磁功率单元有足够的可靠性并具有一定的调节容量;错误!具有足够的励磁顶值电压和电压上升速度。
