泰开GIS简介

在电力工业中，GIS是指六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas Insulated Switchgear)简称GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。

GIS全称气体绝缘组合电器设备（Gas Insulated Switchgear），主要把母线、断路器、CT、PT、隔离开关、避雷器都组合在一起。

就是我们经常可以看到的开关站，也叫高压配电装置。

高压配电装置的型式有三种：第一种是空气绝缘的常规配电装置，简称AIS。

其母线裸露直接与空气接触，断路器可用瓷柱式或罐式。

葛洲坝电厂采用的即是这种型式。

第二种是混合式配电装置，简称H－GIS。

母线采用开敞式，其它均为六氟化硫气体绝缘开关装置。

第三种是六氟化硫气体绝缘全封闭配电装置。

其英文全称GAS—INSTULATED SWITCHGEAR，简称GIS。

GIS的优点在于占地面积小，可靠性高，安全性强，维护工作量很小，其主要部件的维修间隔不小于20年。

HGIS（Hybrid Gas Insulated Switchgear)是一种介于GIS和AIS之间的新型高压开关设备。

HGIS的结构与GIS基本相同，但它不包括母线设备。

其优点是母线不装于SF6气室，是外露的，因而结线清晰、简洁、紧凑，安装及维护检修方便，运行可靠性高。

1.GIS技术的进步从上世纪60年代GIS问世以来,GIS一直处于发展之中,在保持高可靠性的同时,减少材料用量和降低成本。

同时在GIS的基础上,最新演变出H-GIS(MTS)即复合式GIS。

GIS的进步主要表现在:1)断路器技术的发展在增大容量的同时减少断口数是提高断路器和GIS技术经济指标的最主要措施。

减少断口数能简化结构,提高靠性,同时减少SF6气体用量和排放量。

目前550kV SF6断路器已由双断口发展到单断口。

公司简介山东泰开高压开关有限公司是专业研制开发生产72.5kV 及以上户外高压六氟化硫断路器、全封闭组合电器、复合绝缘组合电器的大型专业化企业。

公司注册资金 3 亿元、总资产 36 亿元、占地面积50 万 m2、建筑面积 23 万 m2。

现有员工 1822 人，其中专业技术人员 183 人。

公司多年来综合经济指标列全国高压开关行业前五名，为高压开关行业副理事长单位，公司生产的“泰开”牌高压开关为被评为山东名牌、国家免检产品，并获得了国家专利 378 项。

公司下设壳体、电镀、绝缘、喷漆、加工、机构、总装一车间、总装二车间、铸造等 9 个专业生产车间，配备德国德马吉加工中心、德国海德里希环氧树脂浇注生产线等国际先进的工艺装备。

产品自制率达到 95% 以上，具备年生产组合电器 3600 间隔、断路器 2500 台的生产能力。

公司生产的 72.5k V ～ 800k V 组合电器和断路器在国际著名的荷兰KEMA 试验站和西高所完成型式试验，产品技术水平高、质量稳定可靠、交货及时、服务优良，受到用户广泛好评，连续多年在国网、南网中标量始终保持前列，并广泛应用于五大发电集团、石油、化工、冶炼、铁路、清洁能源发电等行业，产品遍布全国各地，并出口到俄罗斯、印度、孟加拉、伊朗、塞内加尔、巴基斯坦等国家。

目前组合电器累计运行数量达到 2 万间隔以上，断路器累计运行数量达到 1.5 万台以上。

公司衷心感谢各界友人的支持合作，竭诚欢迎光临指导、洽谈业务、共创佳绩。

ZF10-145(L)/T3150-40 气体绝缘金属封闭开关目录1. 产品概述 (1)2. 通用技术条件及参数 (2)3. 结构与工作原理 (5)4.包装、运输、验收与贮存... (11)5. 安装、调试与交接试验 (12)6. 现场检查与试验 (13)7. 使用、维护与检修 (14)8. 成套供货范围 (20)9. 随机文件 (20)10. 定货程序 (20)●企业精神正直诚信务实创新●企业宗旨追求卓越回报社会1 产品概述1.1 ZF10-126～145(L)/T3150-40 型气体绝缘金属封闭开关设备（G a s-I n s ulated M etal-E nclose d Switchgear，以下简称 GIS）是将断路器、三工位开关、快速接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端等元件组合封闭在接地的金属壳体内，充以一定压力的SF6 气体作为绝缘介质所组成的成套开关设备，适用于三相交流 50Hz、60Hz 额定电压 72.5～145kV 电力系统。

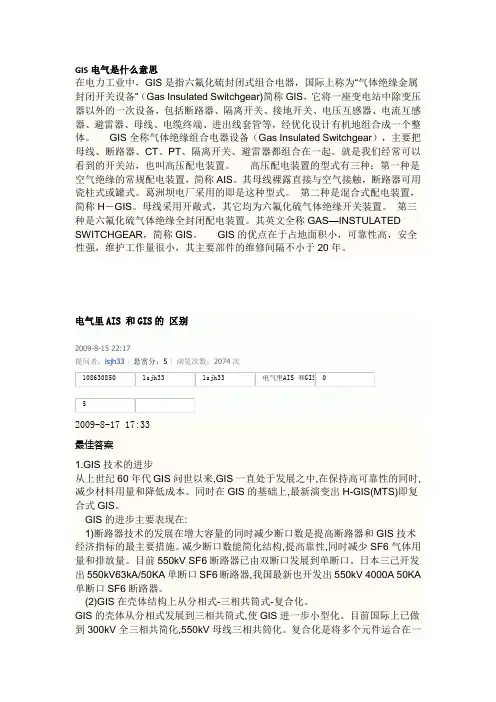

GIS电气是什么意思在电力工业中，GIS是指六氟化硫封闭式组合电器，国际上称为“气体绝缘金属封闭开关设备”（Gas Insulated Switchgear)简称GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。

GIS全称气体绝缘组合电器设备（Gas Insulated Switchgear），主要把母线、断路器、CT、PT、隔离开关、避雷器都组合在一起。

就是我们经常可以看到的开关站，也叫高压配电装置。

高压配电装置的型式有三种：第一种是空气绝缘的常规配电装置，简称AIS。

其母线裸露直接与空气接触，断路器可用瓷柱式或罐式。

葛洲坝电厂采用的即是这种型式。

第二种是混合式配电装置，简称H－GIS。

母线采用开敞式，其它均为六氟化硫气体绝缘开关装置。

第三种是六氟化硫气体绝缘全封闭配电装置。

其英文全称GAS—INSTULATED SWITCHGEAR，简称GIS。

GIS的优点在于占地面积小，可靠性高，安全性强，维护工作量很小，其主要部件的维修间隔不小于20年。

个充气筒内,如将断路器和母线复合为一个充气筒内,又将隔离开关、接地开关、避雷器和电豆互感器由原来多个气筒复合为一个气筒。

这样做可使GIS小型化、轻量化。

(3)元件的多功能化,如将隔离开关和接地开关复合成三工位隔离/接地开关,可省略电气操作联锁,不存在DS和ES间各种误操作,显著提高了运行可靠性。

(4)铝合金铸造和加工技术的发展使外形和体积最小化。

GIS壳体有钢板卷制、铝板焊接和铸铝结构,以铝合金铸造气密性最好,且能按绝缘要求优化需壳形状。

(5)使用智能化监控和诊断工具以延长维修周期,并避免不必要的工作。

GIS智能化技术可对GIS进行在线检测,及早发现故障,防患于未然,又可对GIS进行状态监视,变'定期维护'为'状态维护'。

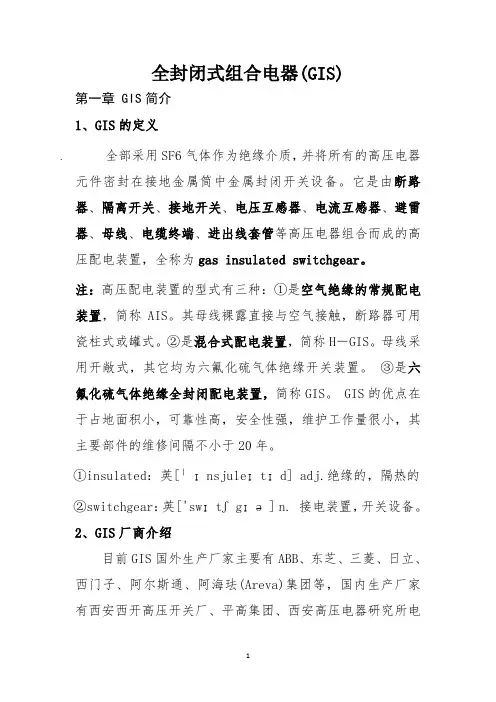

全封闭式组合电器(GIS) 第一章 GIS简介1、GIS的定义.全部采用SF6气体作为绝缘介质，并将所有的高压电器元件密封在接地金属筒中金属封闭开关设备。

它是由断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等高压电器组合而成的高压配电装置，全称为gas insulated switchgear。

注：高压配电装置的型式有三种：①是空气绝缘的常规配电装置，简称AIS。

其母线裸露直接与空气接触，断路器可用瓷柱式或罐式。

②是混合式配电装置，简称H－GIS。

母线采用开敞式，其它均为六氟化硫气体绝缘开关装置。

③是六氟化硫气体绝缘全封闭配电装置，简称GIS。

GIS的优点在于占地面积小，可靠性高，安全性强，维护工作量很小，其主要部件的维修间隔不小于20年。

①insulated：英[ˈɪnsjuleɪtɪd] adj.绝缘的，隔热的②switchgear：英['swɪtʃgɪə] n. 接电装置，开关设备。

2、GIS厂商介绍目前GIS国外生产厂家主要有ABB、东芝、三菱、日立、西门子、阿尔斯通、阿海珐(Areva)集团等，国内生产厂家有西安西开高压开关厂、平高集团、西安高压电器研究所电器制造厂、泰开集团有限公司、正泰电气股份有限公司、上海西门子高压开关有限公司、厦门ABB华电高压开关有限公司、江苏现代南自电气有限公司、湖北永鼎开关有限公司、天水长城开关厂等。

目前合企生产的GIS占国内市场相当大的份额，如占550kV断路器和GIS市场的80％，占252kV断3路器和GIS市场的50％，占126kv断路器和GIS市场的30％。

3、GIS的特点GIS一般由各种不同的间隔组成。

本站为户内站，额定电压为252KV，主接线采用双母线接线方式。

本期上8个间隔，其中3个主变、2个出线、2个测保、1个母联间隔。

断路器机构采用CYT机构，电机电压AC220V、控制电压DC110V。

隔离、接地开关机构电机电压AC220V、控制电压AC220V。

组合电器简介一、六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas lnsulated Switchgear)简称GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。

二、GIS设备的特点1.小型化。

因采用绝缘性能卓越的六氟化硫气体做绝缘和灭弧介质，所以能大幅度缩小变电站的体积，实现小型化。

2.可靠性高。

由于带电部分全部密封于惰性SF6气体中，不与外部接触，不受外部环境的影响，大大提高了可靠性。

此外由于所有元件组合成为一个整体，具有优良的抗地震性能。

3.安全性好。

带电部分密封于接地的金属壳体内，因而没有触电危险。

SF6气体为不燃烧气体，所以无火灾危险。

4.杜绝对外部的不利影响。

因带电部分以金属壳体封闭，对电磁和静电实现屏蔽，噪音小，抗无线电干扰能力强。

5.安装周期短。

由于实现小型化，可在工厂内进行整机装配和试验合格后，以单元或间隔的形式运达现场，因此可缩短现场安装工期，又能提高可靠性。

6.维护方便，检修周期长。

因其结构布局合理，灭弧系统先进，大大提高了产品的使用寿命，因此检修周期长，维修工作量小，而且由于小型化，离地面低，因此日常维护方便。

三、GIS设备的结构ZF6-72.5,126(L)/2500-40型气体绝缘金属封闭开关设备一．产品构造钢壳体GIS 外形图1.汇控柜2.断路器3.电流互感器4.接地开关5.出线隔离开关6.电压互感器7.电缆终端8.母线隔离开关9.接地开关10.母线11.操动机构铝壳体GIS外形图1.汇控柜2.断路器3.电流互感器4.接地/隔离开关及传动机构5.出线套管6.避雷器7.主母线8.整体底座主要技术参数表1项目参数额定电压kV 72.5 126 额定电流 A 2000,2500,3150 额定频率Hz 50额定短时耐受电流kA 31.5，4040额定短路持续时间s 4额定峰值耐受电流kA 80，100六氟化硫气体漏气率不大于% /年0.5断路器、快速隔离开关、快速接地开关气室六氟化硫气体水分含量不大于μL/L 150 其它气室六氟化硫气体水分含量不大于μL/L 250套管的端子静拉力 N 水平纵向 FthA 1250 水平横向 FthB 750 垂直 Ftv 100012345678二．主要元器件1．断路器：断路器组件由三相共箱式断路器和操动机构组成。

GIS组合电器简介GIS（gas insulated substation）是气体绝缘全封闭组合电器的英文简称。

GIS由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等组成，这些设备或部件全部封闭在金属接地的外壳中，在其内部充有一定压力的SF6绝缘气体，故也称SF6全封闭组合电器。

GIS设备自20世纪60年代实用化以来，已广泛运行于世界各地。

GIS不仅在高压、超高压领域被广泛应用，而且在特高压领域也被使用。

与常规敞开式变电站相比，GIS的优点在于结构紧凑、占地面积小、可靠性高、配置灵活、安装方便、安全性强、环境适应能力强，维护工作量很小，其主要部件的维修间隔不小于20年。

目前，GIS国外生产厂家主要有ABB、东芝、三菱、日立、西门子、阿尔斯通等，国内生产厂家有西开、沈高、平高等。

我国通过技术引进，消化吸收，目前已掌握500千伏GIS 的设计制造技术。

自主研发的1000千伏GIS（包括核心部件灭弧室和操动机构）将完全自主设计制造，预计2009年6月可提供产品。

GIS制造技术在不断进步和发展，40多年来，各GIS生产厂家围绕着提高经济性和可靠性这两个主要目标，在元件结构、组合形式、制造工艺以及使用和维护方面进行了大量研究、开发。

随着大容量单压式SF6断路器的研制成功和氧化锌避雷器的应用，GIS的技术性能与参数已超过常规开关设备，并且使结构大大简化，可靠性大大提高，为GIS进一步小型化创造了十分有利的条件。

关于GIS安装、试验及设计的思考1 GIS概述GIS的定义为：全部或部分采用气体而不采用处于大气压下的空气作为绝缘介质的金属封闭开关设备。

它是由短路器、母线、隔离开关、电压互感器、电流互感器、避雷器、套管7 种高压电器组合而成的高压配电装置，全称为gas insulated substation。

GIS采用的是绝缘性能和灭弧性能优异的六氟化硫(SF6)气体作为绝缘和灭弧介质，并将所有的高压电器元件密封在接地金属筒中，因此与传统敞开式配电装置相比，GIS具有占地面积小、元件全部密封不受环境干扰、运行可靠性高、运行方便、检修周期长、维护工作量小、安装迅速、运行费用低、无电磁干扰等优点。

国内GIS生产厂家知多少
发布时间: 2008-8-18 点击次数: 2042
近年来，气体绝缘金属封闭开关设备(GIS)在国内受到用户青眯，特别在经济发达地区、大都市、大型电力用户及水电工程。

GIS的发展势头强劲，形成生产热点，国企、合企、民企一齐上，目前已经有许多企业生产GIS。

据不完全统计，有西安西开高压电气股份有限公司、平高集团、上海华通开关厂有限公司、西安高压电器研究所电器制造厂、泰开集团有限公司、正泰电气股份有限公司、上海西安高压电器研究所有限公司、如高高压电器有限公司、平高一东芝高压开关有限公司、上海西门子高压开关有限公司、益和电气集团股份有限公司、上海平开华明高压开关有限公司、北京华东电气股份有限公司、厦门ABB华电高压开关有限公司、山东鲁能思翼帕瓦电机有限公司、维奥输配电(广州)有限公司、江苏现代南自电气有限公司、泰山恒信开关集团、湖北永鼎开关有限公司、阿海珐(Areva)集团、天水长城开关厂等。

在这20多个生产厂家中，首先都生产126kVGIS。

在生产550kvGIS厂家中，外企(合企)主要有ABB、Siemens、Areva、东芝、AEPawer等企业；国企主要有西开高压电气和新沈高。

在2006年中国名牌产品中，西开高压电气和新沈高的“72.5kV及以上气体绝缘金属封闭开关设备”(GIS)被授予“中国名牌
产品”。

目前合企生产的GIS占国内市场相当人的份额，如占550kV断路器和GIS市场的80％，占252kV断路器和GIS市场的50％，占126kv断路器和GIS 市场的30％。

但随着国企实力的增强和民企的崛起，这种局面将会很快扭转。

参观泰开有感当收到班长关于参观泰开集团的通知时，说实话，心里是很犹豫的，甚至是有些抵触.心里想，一个变压器厂有什么可参观的，无非就是个工厂，在那么热的天坐两个小时的车去泰安，到了也就是去看看里面的生产车间，走走形式，然后听人家宣传宣传，还要再坐两个小时的车回来，真是没什么意思。

不过在课程学分的诱惑下，还是报了名.等到了泰安，一直进入到泰开的工业园，才发现自己之前是多么的无知，没想到在泰安竟然有规模这么大的一家电气集团。

进入办公楼,看着泰开的集团的宣传片，听着工作人员的讲解，对泰开集团的业务范围和规模，有了初步的了解.泰开集团有限公司成立于2002年，经过十多年的发展，现在泰开集团已经成为研制开发和生产、销售550kV及以下电压等级输变电电气设备总成套供货、电站工程项目总承包建设的大型专业企业。

集团注册资金5.82亿元，总资产20亿元,厂房面积20万平方米，职工10000余人,2013年度实现销售收入102亿元人民币，其中中高级专业技术人员近千人.综合经济指标位居全国电气行业前列，山东省同行业居首位.研制开发的产品中，先后有二十种产品填补国内空白、省内空白，十几种产品分别列入国家重点新产品试产计划和火炬计划。

主导产品35kV SF6断路器被评为国家级重点新产品，获国家科技进步三等奖，自88年投放市场以来，国内市场占有率一直达到70％以上,成为国内名牌产品。

126kV组合电器（GIS）在国际著名的荷兰KEMA 试验站通过型式试验,产销量连续多年列国内前两位，126kV SF6断路器产销量居全国同行业前三位。

KYN18A等系列开关产品在国家重点电厂工程60万KW发电机组中安全运行。

泰开集团的规模之大,获得的荣誉之多，着实让同学们深感震撼,而在参观过程中，让我印象更深的则是泰开人精益求精，注重细节的精神.一天的行程中，我们参观了泰开集团的几个子公司的各类生厂车间，每个车间生产的产品都不尽相同，但是有一点是一样的，那就是每个车间全都非常的干净整洁，物料、产品堆放的极为整齐，车间内甚至可以说是一尘不染，作为一家工业生产企业，简直是很难想象的。

GIS全封闭组合电器介绍该帖被浏览了2512次 | 回复了11次SF6全封闭组合电器体积小、技术性能优良，是70年代初期出现的一种先进的高压电气配电装置。

国际上称这种电器为Gas—Insulater Switchgear。

简称为GIS。

组成GIS设备由断路器、隔离开关、母线、电压互感器（PT）、电流互感器（CT）、进、出线套管等电器元件组合而成。

结构GIS设备的所有带电部分都被金属外壳所包围，它是用铝合金、不锈钢、无磁铸钢的材料组成。

外壳用铜母线接地，内部充有一定压力的SF6气体。

优点:GIS的绝缘介质用SF6气体；其绝缘性能、灭弧性能都比空气要好得多。

GIS设备的电场结构是用同轴圆柱体间隙，故为稍不均匀电场。

而常规变电站则是棒—板组成的不均匀电场。

所以，GIS设备具有优良的技术性能和占地面积少的特点，特别适合我国国情。

SF6气体的基本特性(一)--SF6气体是世界上目前最优良的绝缘介质和灭弧介质。

它无色、无味、无嗅、无毒、不燃烧；在常温常压下，化学性能稳定；与传统绝缘油相比，其绝缘性能和灭弧性能都要好得多。

(二)--SF6气体是由最活泼的氟原子和硫原子结合而成，分子结构是个全对称的八角体。

其分子量较大，为146；其临界温度为45.6℃，是SF6气体被液化的最高温度，临界压力值为3.81Mpa，气体的液化温度越低越表明其不易被液化；SF6气体难溶于水，在常温甚至较高温度下都不会发生化学反应；SF6气体的热传导性能差，仅为空气的2/3，但是其散热性能比空气要好。

SF6气体的绝缘性能：断路器开断后，触头间间隙绝缘能力的恢复是电弧熄灭的重要因素，间隙中带电粒子的多少决定了绝缘能力的大小。

当触头分开产生电弧后，带电粒子主要是热游离和碰撞游离产生的，由于SF6气体是负电性的气体，而且体积比较大，对电子捕获较易，并能吸收其能量生成低活动性的稳定负离子，其自由行程短，使间隙间难以再产生碰撞游离，大大减少了间隙中的带电粒子。
