10KV供电系统的继电保护摘要由于西部能源大开发，近年来由于煤炭市场的疲软及环境的大小程度的污染，更能体现对能源的需求量也在不断加大。
电力作为当今世界范围内应用最为广泛的能源之一，因此电力系统的稳定发展对我国的经济建设具有非常重要的促进作用，随着社会的不断发展，我国的电网运行也逐渐向自动化、智能化得方向发展，很大程度提高了电网运行的效率，为了保证供电的质量及其稳定运行，继电保护发挥了重要得作用，在电网运行中具有非常重要的意义。
因此，电气设备受地质、环境及人为因素等多方面的影响，发生电气故障是不能完全避免的，由于继电保护运行结构和运行方式的复杂化，所以对继电保护的要求也比较高。
只有提高10KV供电系统继电保护运行管理水平的提升，才会更有效的保证继电保护的稳定运行和可靠性。
关键词：电力系统，发电变电，输电配电Fiber-Optic Reflective Displacement Measuring SystemAbstractDue to the great development of western energy, due to the weakness of the coal market in recent years the size of the degree of pollution and the environment, more demand for energy is also increasing. Power as one of the most widely used energy in today's world, so the stable development of the power system of our country's economic construction has a very important role in promoting, with the continuous development of society, our country's power grid operation also gradually to the automatic and intelligent direction development, greatly improved the efficiency of the power grid operation, in order to guarantee the quality, the stable operation of power supply, relay protection plays an important role, has very important significance in the power grid operation.Therefore, electrical equipment by geological, environmental and artificial factors such as the effect of many sided, electrical fault cannot be completely avoided, because of complicated structure of relay protection operation and operation mode, so the requirement of relay protection. Only improve 10 kv power system relay protection operation and management level of ascension, will be more effective guarantee for the stable operation of the relay protection and reliability.Keywords：Power system line loss calculation Power substation Power transmission and distribution目录第一章继电保护的基本概念 (5)第一节继电保护的作用与组成 (6)第二节继电保护的基本原理 (6)第三节继电保护装置的分类 (7)第四节电力系统常见状态基本要求 (7)第二章分析10KV供电系统的继电保护应用特点 (11)第一节10KV继电保护配置类型 (11)第二节10KV继电保护装置分析 (11)第三节10KV系统中应配置的继电保护运行状况 (12)第四节10KV供电系统继电保护装置的任务 (14)第三章几种常用电流保护的分析 (15)第一节反时限过电流保护 (15)第二节定时限过电流保护 (15)第三节电流速断保护 (18)第四节三段式过电流保护装置 (20)第五节零序电流保护 (21)第四章对于10kv继电保护中常用继电器的参数继电器选择 (24)第一节常用继电器的参数 (24)第二节继电器的选择 (24)第五章对10KV继电保护常见故障概述 (26)第一节关于10KV继电保护的几种原因 (26)第二节关于加强10KV继电保护的几点建议 (26)第六章继电保护装置的日常维护 (27)第一节继电保护故障处理方法 (29)第二节可采用的措施 (29)致谢 (31)参考文献 (32)第一章继电保护的基本概念第一节继电保护的作用与组成继电保护装置是一种由继电器和其它辅助元件构成的安全自动装置。

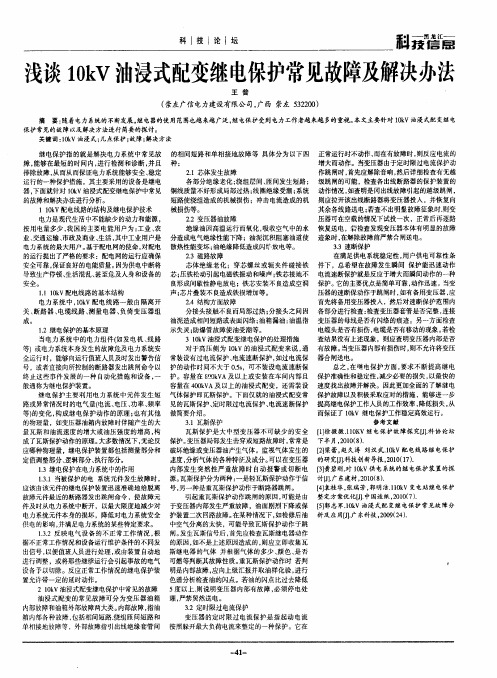

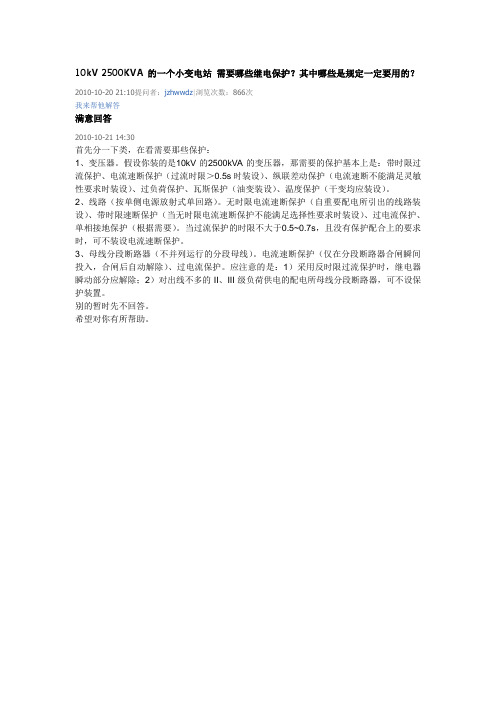

10kV 2500KVA 的一个小变电站需要哪些继电保护？其中哪些是规定一定要用的？2010-10-20 21:10提问者：jzhwwdz|浏览次数：866次
我来帮他解答
满意回答
2010-10-21 14:30
首先分一下类，在看需要那些保护：
1、变压器。
假设你装的是10kV的2500kVA的变压器，那需要的保护基本上是：带时限过流保护、电流速断保护（过流时限＞0.5s时装设）、纵联差动保护（电流速断不能满足灵敏性要求时装设）、过负荷保护、瓦斯保护（油变装设）、温度保护（干变均应装设）。
2、线路（按单侧电源放射式单回路）。
无时限电流速断保护（自重要配电所引出的线路装设）、带时限速断保护（当无时限电流速断保护不能满足选择性要求时装设）、过电流保护、单相接地保护（根据需要）。
当过流保护的时限不大于0.5~0.7s，且没有保护配合上的要求时，可不装设电流速断保护。
3、母线分段断路器（不并列运行的分段母线）。
电流速断保护（仅在分段断路器合闸瞬间投入，合闸后自动解除）、过电流保护。
应注意的是：1）采用反时限过流保护时，继电器瞬动部分应解除；2）对出线不多的II、III级负荷供电的配电所母线分段断路器，可不设保护装置。
别的暂时先不回答。
希望对你有所帮助。
10kV配电系统继电保护如何配置笔者曾做过10多个10kV配电所的继电保护方案、整定计算，为保证选择性、牢靠性，从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
一、整定计算原则（1）需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。
（2）牢靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式（1）按《城市电力网规划设计导则》：为了取得合理的经济效益，城网各级电压的短路容量应当从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行掌控，使各级电压断路器的开断电流以及设备的动热稳定电流得到搭配，该导则推举10kV短路电流宜为Ik≤16kA，为提高供电牢靠性、简化保护、限制短路电流，110kV站两台变压器采纳分列运行方式，高处与低处压侧分段开关均采纳备用电源自动投入。
（2）系统最大运行方式：110kV系统由一条110kV系统阻抗小的电源供电，本计算称方式1。
（3）系统最小运行方式：110kV系统由一条110kV系统阻抗大的电源供电，本计算称方式2。
（4）在无110kV系统阻抗资料的情况时，由于3～35kV系统容量与110kV系统比较相对较小，其各元件阻抗相对较大，则可认为110kV系统网络容量为无限大，对实际计算无多大影响。
（5）本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。
三、10kV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
四、短路电流计算110kV站一台31.5MVA，10kV4km电缆线路（电缆每km按0.073，架空线每km按0.364）=0.073×4=0.29。
10kV开关站1000kVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可疏忽不计）。
浅论10kV供电系统的继电保护10kV供电系统是城市和工业用电的重要组成部分，为了保障供电系统的安全稳定运行，必须配备有效的继电保护设备。
继电保护系统是电力系统中非常重要的一部分，它的主要作用是在电力系统出现故障时，保护电力设备和线路，及时切除故障区域，避免故障扩大，从而确保电力系统的安全可靠运行。
本文将从10kV供电系统的继电保护原理、常见继电保护装置和继电保护系统的优化等方面进行浅论。
10kV供电系统的继电保护原理主要包括故障检测和故障判据两个方面。
故障检测是指继电保护装置对电力系统中的故障进行检测，包括短路故障、接地故障、过载故障等。
故障判据是指当故障检测到故障时，继电保护装置根据预设的保护动作条件进行决策，判定是否需要对故障进行保护动作。
二、常见的10kV供电系统继电保护装置10kV供电系统的继电保护装置种类繁多，根据不同的保护对象和保护功能可以分为多种类型。
常见的10kV供电系统继电保护装置主要包括过流保护、跳闸保护、差动保护、接地保护和过电压保护等。
1. 过流保护：过流保护是10kV供电系统中最常见的一种继电保护装置，它的主要作用是保护电力设备和线路免受短路和过载故障的影响。
过流保护装置通过监测电流的大小和变化，当电流超出设定值，及时切除故障区域，保护电力系统的安全运行。
2. 跳闸保护：跳闸保护是指当10kV供电系统中出现故障时，继电保护装置能够迅速切除故障区域，防止故障扩大，保护电力设备和线路的安全运行。
3. 差动保护：差动保护是一种常用的继电保护装置，它主要用于对变压器、发电机和电动机等电力设备进行保护。
差动保护装置通过比较设备两端的电流值，当发现两端电流差异超出设定值时，及时切除设备故障区域。
4. 接地保护：接地保护主要用于检测电力系统中的接地故障，当系统中出现接地故障时，接地保护装置能够及时切除故障区域，防止接地故障对电力系统造成的影响。
为了提高10kV供电系统的安全可靠运行，需要对继电保护系统进行优化。
10千伏变电站继电保护问题分析摘要：变电站是电网系统运行的核心，其工作状态直接影响了电网系统是否呈现高效、稳定、安全的运行状态。
主要是因为变电站一旦出现问题，就会导致电网系统运行出现故障，带来的损失和影响是非常严重的。
目前，10kV变电站在电网系统中较为常见，因此做好10kV变电站继电保护以及维护是非常重要的。
但是，在维护的时候，需要根据10kV变电站继电保护的运行状态，分析其中可能出现的问题，有针对性进行维护，这样才能有效解决或者规避各项问题，保证10kV变电站处于稳定、安全、高效的状态，发挥出10kV变电站继电保护存在的价值。
关键词：10千伏；变电站；继电保护；问题；措施110kv变电站的工作原理1.1继电保护工作原理当变电站发生短路或其他故障时，变电站的许多参量都会与正常情况下有所不同。
产生变化的参量与正常情况下的参量可能存在极大差别，也可能出现差别不明显的情况，而继电保护的判断依据就是那些变化明显的参量，并根据实际情况构成保护。
保护内容往往根据电流或电压呈现出的特点不同而有所不同，在短路电流高于常态下电流的情况下构成电流保护；而短路时母线电压降低则会构成低电压保护；短路时线路起始部位阻抗降低一般构成距离保护；电压与电流之间相位差发生改变的情况下则会构成方向保护。
从以上情况来看，继电保护的功能是比较强大的。
1.210kv变电站继电保护的配置10kv变电站在变压器、输电线路及母线上均需要配备继电保护装置，这是由10kv配电系统的设计规范及要求决定的。
以母差保护为例，其保护范围包括全部母线以及连接在母线上的电气设备。
2运行中常见的问题2.1日常维护力度不够继电保护运行的稳定性是保证10kV变电站可靠性的关键，因此应当做好日常维护是非常必要的。
但是，由于10kV变电站继电保护装置相对较多，在长期运行期间难免会出现一定的损耗和磨损，这样严重影响10kV变电站继电保护运行的效果。
同时，在10kV变电站继电保护运行日常检验的时候，没有根据相关规定展开，并且维护不到位，经常存在漏检和错检的现象，这样无法保证10kV变电站继电保护运行的有效性，为10kV变电站故障的产生，埋下了相应的隐患。
探讨10kV配电线路继电保护摘要：大规模电力系统是由发电、输电、变电、配电和用户等环节组成的电力生产与消费系统，其中配电站的继电保护尤为重要，继电保护能够在配电站运行过程中发生故障和出现不正常现象时，迅速有选择性发出跳闸命令将故障切除或发出报警，从而减少故障造成的停电范围和电气设备的损坏程度，保证电力系统稳定运行。
关键词：10kv配电线路继电保护配电线路是电力输送的终端，是电力系统的重要组成部分。
配电线路具有点多、面广、线长、走径复杂、设备质量参差不齐的特点，而且受气候、地理环境的影响较大，配电线路又直接面对用户端，供用电情况复杂，这些都直接或间接影响着配电线路的安全运行。
所以电气故障的发生无法完全避免。
当系统中的设备发生短路事故时，由于短路电流的热效应和电动力效应，往往造成电气线路的致命损坏，甚至可能严重到使系统的稳定运行遭到破坏。
1 10kv配电线路的结构及继电保护技术电力工业的生产、输送、分配和消费是同时进行的，输电线路是把发电厂、变电所、和电能用户联系起来的纽带，通常，把电压为35kv及以上的高压电力线路称为送电线路，把电压为1okv及以下的电力线路称为配电线路。
配电线路将由发电厂送至变电所的电能直接输送给用户，给用电设备提供消费的能源。
电力是现代生活中不可缺少的动力和能源，按用电量多少，我国的主要电能用户为：工业、农业、交通运输、市政及商业、生活，其中工业用户是电力系统的最大用户。
基于配电网的使命，对配电网的运行提出了严格的要求：配电网的运行应确保安全可靠，保证良好的电能质量。
因为供电中断将导致生产停顿、生活混乱、甚至危及人身和设备的安全。
1．1 1okv配电线路的基本结构电力系统中，lokv配电线路一般由隔离开关、断路器、电缆线路、测量电器、负倚变压器组成。
1．2继电保护的基本原理当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。
10KV电力线路继电保护设计继电保护设计是电力系统中非常重要的一环，它的主要作用是在出现故障时，及时将故障切除，保护电力系统的安全和可靠运行。
本文将针对10KV电力线路进行继电保护设计，并详细介绍其主要的保护措施。
首先，在10KV电力线路中，常见的故障有短路故障和接地故障。
因此，为了保护线路的安全，必须采取相应的保护措施。
针对短路故障，一般可以采用过电流保护和瞬时过电流保护两种方式进行保护。
过电流保护主要是通过电流互感器检测电流的大小，并与预设的动作值进行比较，当电流超过预设值时，保护装置将切断故障电流，以免对线路和设备造成更大的损害。
而瞬时过电流保护则是通过检测瞬时电流的变化率，当电流变化超过预设值时，保护装置将对故障电流进行切除。
这两种保护方式可以相互配合，既可以保证对大电流故障的有效保护，又可以对小电流故障进行及时切除。
另外，对于接地故障，一般采用零序电流保护和差动保护进行保护。
零序电流保护是通过检测电流的零序成分来判断接地故障的发生。
当接地电流超过预设值时，保护装置将切断故障区域电流，保护线路和设备的安全。
差动保护则是将线路的输入和输出电流进行比较，当存在电流差异时，即表示发生了故障，保护装置将切断故障电流。
这两种保护方式可以相互配合，既可以保证对接地故障的有效保护，又可以减少误动作。
除了上述的基本保护措施外，还可以根据实际情况选择其他保护措施。
比如，可以增加过电压保护来保护线路免受过电压冲击的影响，可以增加频率保护来保护线路免受频率异常的影响，还可以增加跳闸保护来保护线路免受其他线路跳闸的影响等等。
这些额外的保护措施可以根据实际情况进行选择和设计。
综上所述，10KV电力线路的继电保护设计需要考虑到短路故障和接地故障，并采取过电流保护、瞬时过电流保护、零序电流保护和差动保护等多种保护措施。
同时，还可以根据实际情况选择其他的保护措施，以提高线路的安全性和可靠性。
在设计过程中还需考虑保护装置的选择和设置、保护装置的参数设置以及保护装置之间的互锁等问题，以确保保护系统的有效运行。
24基金项目：江苏省研究生实践创新计划项目(SJCX20_0719)；南京工程学院大学生科技创新基金项目(TB202017022)作者简介：韩笑(1969— )，男，教授，硕士，研究方向为电力系统继电保护、配网自动化； 孙杰(1997— )，男，硕士研究生，研究方向为电力系统继电保护。
韩笑，孙杰，王凡，蒋剑涛(南京工程学院 电力工程学院，江苏 南京 211167)摘 要：10kV 配电网的继电保护对于保证配电网的安全具有重要作用。
针对10kV 配电网继电保护中存在的各级保护难以配合、无统一定值的问题，提出一种适用于10kV 馈线继电保护的整定方案，对变电站出口处、主干线分段开关及分支线处的保护定值与时间配合方式进行了规定，并对特殊线路的保护整定方案进行了调整，使得该方案能够适用于更普遍的配电网，提高了保护的可靠性与灵敏性。
关键词：10kV 配电网；继电保护；分段保护；整定计算中图分类号：TM773 文献标识码：A 文章编号：1007-3175(2021)02-0024-05Abstract: The relay protection of 0 kV distribution network plays an important role in ensuring the safety of distribution network. This paper aims at the problems of relay protection in 10 kV distribution network, such as difficult coordination of all levels of protection and no uniform fixed value, a new relay protection method suitable for 10 kV distribution network is proposed. The setting scheme of feeder relay protection specifies the protection setting value and time coordination mode at the outlet of substation, main line section switch and branch line, and adjusts the protection setting scheme of special line, so that the scheme can be applied to more general distribution network, and improves the reliability and sensitivity of protection.Key words: 0 kV distribution network; relay protection; sectional protection; setting calculationHAN Xiao, SUN Jie, WANG Fan, JIANG Jian-tao（School of Electric Power Engineering, Nanjing Institute of Technology, Nanjing 2 7, China ）Practical Relay Protection Setting Scheme of 10kV Feeder Lines10kV馈线继电保护实用整定方案0 引言10kV 馈电线路在中低压配电网中十分常见，根据调研报告显示，目前江苏电网10kV 配网线路主要分为架空绝缘导线、电缆、混合线路三种形式，架空线路采用多分段多联络形式，分段与联络的数量与所接用电设备数量、负荷密度、负荷性质等因素有关，一般将线路设计为3分段、2/3联络的形式。
10kV中输电线路的继电保护基本配置及保护策略经济的发展离不开电力的供应，社会对电力需求的增多使电力用户数量成指数型增长，从而构成了庞大的用电需求，但是电力网络在迅速发展的同时也存在着诸多安全隐患，10kV输电线路中也开始暴露各种安全问题，严重时直接威胁着生命和财产安全。
为此，需要通过继电保护来提高10kV输电线路的安全性，为人们的安全用电保驾护航。
标签：10kV输电线路；继电保护；基本配置；保护策略一、10kV输电线路继电保护基本配置1.1故障信号监视装置10kV输电线路的继电保护方式可以分为两种：①速断保护；②过流保护，两种方式主要依靠电流的变化情况来判断线路中是否发生故障。
在通过电流变化来判断线路故障的过程中，当故障形式为单相接地故障时，通常采取发信号的方式来进行故障信息的传输，当监视装置发出相应的故障信号后，检修人员可以根据信号来对故障点进行准确的定位，以便能够及时解决故障问题，保证线路的稳定运行。
但若是电网的出线情况较多，则会采取小电流接地选线装置发出相应的故障信号，方便相关人员对线路中的故障进行准确判断，该种方式虽然能够准确对故障点进行定位和判断，但是其选线工作的展开较难，故障特征通常不明显，谐振接地系统在选线的过程中通常较难，如图1所示，该图是单项接地故障点巡查装置，包括信号发生装置、信号采集器以及信号接收定位器。
1.2电流保护装置电流保护装置在使用的过程中通常以“两相式电流”的阶段性保护保护方式为主，即：对电流进行分段控制，避免出现相间短路的情况影响故障判断。
该中方式可以将电源的保护方式分为两段进行：①速断保护；②过电流保护，采取上述分段的方式对电流进行保护所产生的效果较为理想。
若是10kV输电线路在运行的过程中有特殊需要，则可以在上述两段基本保护的基础之上再加上适当的速断保护，将两相式电流保护升级，转变为三段式保护方式，为线路的安全提供多重保护，降低其中的安全风险。
需要注意的是，上述两种保护方式并不是所有情况都适用，当遇到双侧电源的电流保护时，上述方式并不适用，需要采取阶段式保护方式来加强线路的保护，即：采取电压和电流联动保护模式，通过电压保护和阶段式电流保护方式来加强线路保护工作，在实际情况中需要根据具体情况来进行配置。
浅析10KV变电所继电保护问题
摘要：在我国的配电网中，10kv配电网属中压配电网，直接面对工矿企业和城市居民等广大用户的供电需要，确保用户供电，
10kv配电网所处的地方十分重要。
在配电工程中，能否保证电力施工的质量是一个重要条件，就10kv变电站的继电保护等问题进行了探讨。
关键词：10kv变电所、继电保护、防雷与接地
中图分类号： tm774 文献标识码： a 文章编号：
一、前言
近年来，我国的社会经济快速发展，人民生活水平的迅速提高，社会对电量的需求也提高迅速。
其中对10kv变电站的电力能源配备和输送也明显在提高。
所以，10kv变电站的电力施工变得十分重要。
本文针对10kv变电所的设计、继电保护、继电保护的选择、防雷设计、接地设计等一些相关问题进行分析和讨论。
二、继电保护的整定及短路故障分析
10kv双电源供电的变电所在电源受电侧和用户变压器高压侧分别设有故障时速断及过流保护装置。
根据相关设计手册规定确定其保护接定值：过流保护装置的动作电流；电流速断保护装置的动作电流，根据躲过变压器低压侧短路时，滤过保护装置的最大短路电流来整定，但是10kv变、配电系统在实际运行时，真正发生短路故障时，考虑到短路形式和短路点的不同，以上保护整定无法完全实现预期的目标，如下图1所示。
在图1中:在d1点发生短路的情况下，由于对10kv电源受电侧及变压器侧两级电流速断保护整定值的配合，变压器保护不会形成越级跳闸事故。
然而当变压器低出线侧d2点短路，或在变压器内部(d2’处)，发生不严重的二相短路故障情况下，通常短路电流较低，没有达到配电变压器电流速断保护装置的动作电流，所以电流速断电保护不会动作。
这时，切除故障只能利用过流保护进行，但是引类短路故障所产生的过电流相较于正常超负荷运行情况下的
过电流要大很多，其值不论对单台配电变压器保护侧还是对电源总迸线保护侧，都能够使过流保护装置可靠动作，而延时过电保护的动作时限通常为0.5-0.7s。
电源进线侧一般为0.5s，略短于用户变压器过流动作时限，又是两者相同。
这就导致继电保护产生越级跳闸，一旦逐级向上对动作时限延长，就很有可能影响到整个电网的安全运行。
实际上，一般在0.4kv低压出线回路，即图1中d3,d4点发生短路的机率较大，要引起足够重视，尽管处理此类短路故障，通常都由该回路低压断路器保护跳闸，但无法彻底排除因低压断路器内部故障或产品质量等因素导致保护跳闸失灵的可能性。
这样会如同上述一样造成越级跳闸事故。
三、10kv变电所继电保护的配置
以前进行10kv变电所电源进线柜的继电保护设计师，设有过载保护、速断保护及失压跳闸保护。
真正根据电力系统要求，这里仅
需设失压跳闸即可，不必再设其它保护。
然而电力系统中各个变电所要求也不一样，有的说设这个，有的说设那个，因此我们设计时就把三种保护都设上去，实则没有必要。
通过运行实践，进线柜没有设过载保护的必要，过载保护就设在各出线回路及变压器回路上，哪一个回路过载，哪一个回路就跳闸，一旦等到全厂(区)过载跳闸，就会出现很大问题。
而且，过载保护是有时间配合的，假如进线开关设过载保护，那就会延长下一级出线开关的过载保护跳闸时间。
比如从电力系统总变电站出来的开关是必须要设过载保护的，如果它的时间整定为0.5秒跳闸，动作时间阶梯至少得0.5秒，到电源进线开关就得整定1秒跳闸，到变电所的出线开关就得整定1.5秒跳闸，这就导致变电所出线开关的过载跳闸时间的增加。
假如进线开关未设过载保护，就减少这一时间阶梯0.5秒，如此变电所出线开关的过载保护跳闸的时间仅要1秒。
部分设计人员认为进线开关过载保护是出线开关过载保护的后备保护，一旦出线开关过载保护拒动，进线开关后备保护作用会十分明显，这一点要根据变电所规模的大小来确定。
假如变电所规模比较大，装设进线开关的后备保护就没有了意义。
由于进线开关的过载不是根据某一回路过载整定的，是根据全厂(区)过载整定的，具有较大的动作电流，无法起到后备保护的作用；假如变电所规模小，仅有一、二个出线回路，这个进线开关后备保护作用会很大。
在实际生产运行中还是有必要设速断保护的，由于其作用是切
断故障电流，系统形成短路，具有较大电流，假如可以有针对性地切断短路故障回路，具有很理想的效果，一旦短路故障回路拒动，进线开关的速断后备保护会起到很大作用。
综上所述，10kv变电所电源进线开关，仅需设速断保护及失压跳闸保护即可，不用设过载保护，假如设过载保护将会对时间配合整定及电流大小配合整定产生影响。
四、继电保护的选择
就高压侧为6-10kv的变电所主变压器而言，一般装设有带时限的过电流保护；在过电流保护动作时间大于0.5-0.7s的情况下，还要装设电流速断保护。
在400kv·a及以上容量的变压器，在单台运行或数台并列运行并作为其它负荷的备用电源的情况下，要针对可能过负荷的情况进行过护装设。
在800kv·a及以上容量的油浸式变压器以及400kv·a及以上的车间内油浸式变压器，根据标准要装设瓦斯保护(即气体继电保护)。
过负荷保护及瓦斯保护在轻微故障的情况下(即“轻瓦斯”)，动作于信号，而其它保护包括瓦斯保护在严重故障时(即“重瓦斯”)，一作均动作于跳闸。
按照设计标准装设电流速断保护、过电流保护和瓦斯对于由外部相问短路产生的过电流，应于下列各侧装设保护：
1、就双线圈变压器而言，于主电源侧装设。
2、除了主电源侧，其他各侧保护并未要求作为变压器内部故障的后备保护，二仅仅需要作为相邻元件的后护。
3、对于各侧母线的各类短路情况保护装置的灵敏性要高。
线路
由变压器作远后备的情况下，通常要求对线路不对称短路的灵敏性满足要求。
相邻线路由变压器作远后备的情况下，通常要求对线路不对称短路的灵敏性要满足要求。
相邻线路大量瓦斯的情况下，通常动作于断开的各侧断路器。
五、防雷与接地的设计
1、防雷设计
在规定的要求下，金属外壳及变压器低压侧中性点等需要与避雷器接地端连接起来。
在每段母线和每路进线终端上，都需要装上阀式避雷器。
如果在进线处连有一段架空线路的引人电缆，那么在该架空线路的尾部(电缆头处)则需要装设排气式避雷器或阀雷器，其电缆头外壳与接地端相联后再接地。
2、接地设计
架空线路相连的进出线(包括全部电缆头)都必须在人户处的电线杆接地，这样可以做到重复接地的目的，并按照规定对配电装置的构架和变压器380v侧中性线外壳及380v电气设备的金属外壳等都要接地。
六、结语
随着经济的快速发展，我国有了越来越多的继电保护生产厂家,他们都有这各自的优缺点, 现阶段变电所继电保护配置的重点将是确保变电所继电保护装置运行的安全性以及可靠性。
通过分析研究，改善10kv变电所继电保护存在的问题,将有助于电力安全生产,避免很大的安全隐患的产生，在获得较好经济效益的基础上，保证
社会效益。
参考文献：
王湘丽：《浅析l0kv变电所继电保护》，《城市建设理论研究》，2012年07期
刘军：《10kv 变电站继电保护配置设计研究》，《科技资讯》，2009年32期
陈小林：《变电所继电保护问题研究》，《科技致富向导》， 2012年03期
张明：《10kv变电所继电保护问题分析》，《科技与生活》， 2012年09期。
