一起220kV GIS设备内部故障分析及反事故措施林锦峰(超高压输电公司广州局,广东广州510405)摘要:GIS设备(即SF6气体绝缘全封闭组合电器)具有结构紧凑、占地面积小、可靠性高、检修周期长等优点,在电力行业中得到了广泛应用。
但是由于GIS设备的封闭结构,一旦其内部发生故障,运维人员很难通过外部检查发现故障点。
现针对一起220kV GIS设备内部故障的事例,阐述了事故处理过程并进行故障原因分析,提出了此类故障相应的反事故措施,以进一步提高设备的可靠运行水平。
关键词:变电站;GIS设备;内部故障;反事故措施0引言GIS设备是变电站设备的重要组成部分,其具有结构紧凑、占地面积小、可靠性高、检修周期长、安全性好等优点,自面世以来已在世界各地的变电站中得到广泛应用[1]。
但是由于GIS所有高压设备均密封在金属外壳内部,当设备内部故障时,需要借助各种检测技术手段进行诊断和定位,很难通过外观检查直接找出故障点,从而大大影响了事故处理效率。
因此,研究GIS设备的内部故障原因,优化处理方法,提出反事故措施对于提高设备可靠运行水平显得格外重要。
1故障现象描述1.1故障经过2016-07-01T15:48:22,某站220kV线路侧11km处遭受雷击,一220kV线路C相跳闸,线路主一、主二保护动作,自动重合闸动作,该线路重合于故障,线路主一、主二保护距离加速动作三相跳闸。
2016-07-01T16:15:47,调度下令对其进行强送,强送失败,线路主一、主二保护动作三相跳闸。
1.2现场检查情况强送失败后检查情况:一次设备:开关在分闸位置,油压、SF6气体压力正常,本体及套管外观完好;线路避雷器及CVT外观完好,避雷器未动作;开关三相动作计数器均动作一次。
二次设备:主一保护、主二保护正确动作三相跳闸,保护装置未发现异常,开关在故障持续60ms后三相跳开切除故障,保护测距0km,故障电流38kA。
运行人员使用红外测温仪对设备进行现场测温,发现线路刀闸C相气室法兰处温度47℃,其余两相为34℃、32℃,随即向调度申请将该线路转为检修状态。

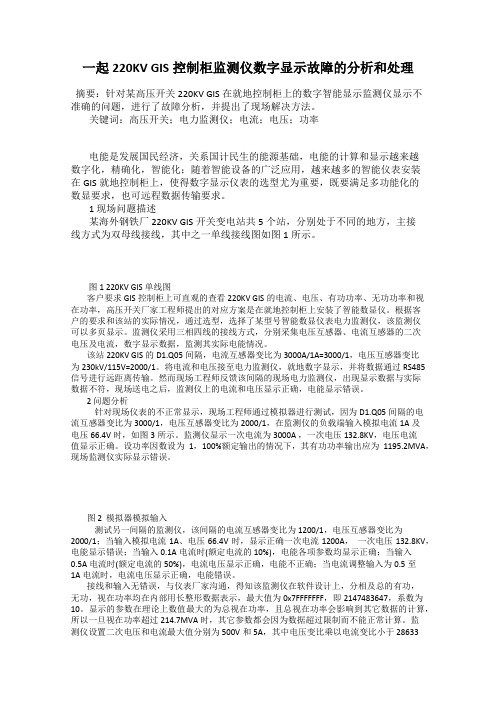

一起220KV GIS控制柜监测仪数字显示故障的分析和处理摘要:针对某高压开关220KV GIS在就地控制柜上的数字智能显示监测仪显示不准确的问题,进行了故障分析,并提出了现场解决方法。
关键词:高压开关;电力监测仪;电流;电压;功率电能是发展国民经济,关系国计民生的能源基础,电能的计算和显示越来越数字化,精确化,智能化;随着智能设备的广泛应用,越来越多的智能仪表安装在GIS就地控制柜上,使得数字显示仪表的选型尤为重要,既要满足多功能化的数显要求,也可远程数据传输要求。
1 现场问题描述某海外钢铁厂220KV GIS开关变电站共5个站,分别处于不同的地方,主接线方式为双母线接线,其中之一单线接线图如图1所示。
图1 220KV GIS单线图客户要求GIS控制柜上可直观的查看220KV GIS的电流、电压、有功功率、无功功率和视在功率,高压开关厂家工程师提出的对应方案是在就地控制柜上安装了智能数显仪。
根据客户的要求和该站的实际情况,通过选型,选择了某型号智能数显仪表电力监测仪,该监测仪可以多页显示。
监测仪采用三相四线的接线方式,分别采集电压互感器、电流互感器的二次电压及电流,数字显示数据,监测其实际电能情况。
该站220KV GIS的D1.Q05间隔,电流互感器变比为3000A/1A=3000/1,电压互感器变比为230kV/115V=2000/1。
将电流和电压接至电力监测仪,就地数字显示,并将数据通过RS485信号进行远距离传输。
然而现场工程师反馈该间隔的现场电力监测仪,出现显示数据与实际数据不符,现场送电之后,监测仪上的电流和电压显示正确,电能显示错误。
2 问题分析针对现场仪表的不正常显示,现场工程师通过模拟器进行测试,因为D1.Q05间隔的电流互感器变比为3000/1,电压互感器变比为2000/1,在监测仪的负载端输入模拟电流1A及电压66.4V时,如图3所示。
监测仪显示一次电流为3000A ,一次电压132.8KV,电压电流值显示正确。
一起220kV某变电站电压互感器B相闪络故障分析220kV某变电站是电力系统中非常重要的一部分,而电压互感器则是变电站中的核心设备之一。
它用来测量电网中的电压,并将电压信号转化为标准的次级电压信号输出,为后续设备提供准确的电压参数。
在使用过程中,电压互感器可能会出现各种故障,其中闪络故障是比较常见的一种。
本文将针对一起220kV某变电站电压互感器B相闪络故障进行分析,并提出处理建议。
一、故障现象该变电站的运行人员在日常巡检中发现,B相电压互感器存在局部放电现象,伴随有明显的闪络声和气味。
B相电压互感器的局部放电还导致其外部绝缘被破坏,从外部外观可以看到放电导致的烧蚀痕迹。
二、故障原因分析1. 设备老化:电压互感器作为变电站中的重要设备,长期处于高压、高温、高湿环境中,容易导致绝缘老化、开裂,从而引发局部放电故障。
2. 污秽:变电站周围环境复杂,尘土、杂质等可能会在电压互感器表面积聚,形成污秽层,导致局部放电。
3. 过压:在变电站运行过程中,由于其他设备故障或操作失误,可能会导致电网中的电压出现过压现象,超出电压互感器的承受范围,从而引发放电故障。
三、处理建议1. 更换电压互感器:对于已经出现严重闪络故障的电压互感器,应及时更换,避免造成更大的安全隐患。
在更换设备时,可以考虑选用抗污性能更好的电压互感器,减少因为污秽引起的局部放电。
2. 加强设备维护:定期对电压互感器进行绝缘测试和清洁,确保设备表面干净无污秽,并及时修复或更换老化、损坏的绝缘零部件。
3. 控制电网运行参数:加强对电网运行参数的监测和控制,防止出现过压情况,减少电压互感器的工作负荷,延长设备寿命。
通过以上分析和处理建议,希望能够帮助变电站管理人员及时发现和处理电压互感器的闪络故障,保障变电站设备的正常运行,提高电网的安全稳定性,确保电力供应的可靠性。

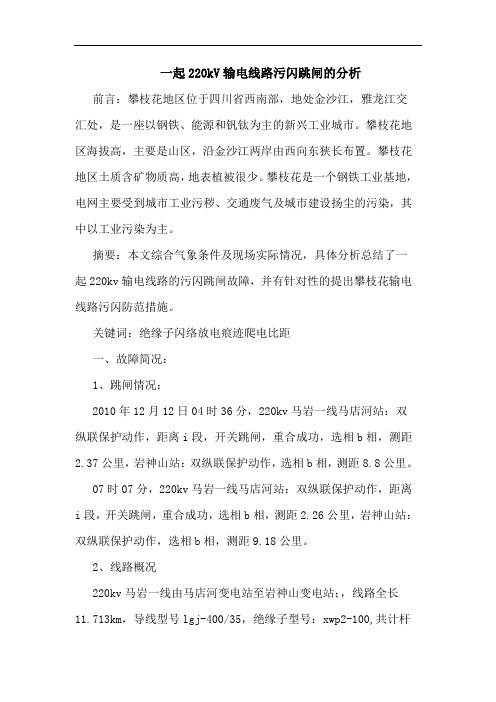

一起220kV输电线路污闪跳闸的分析前言:攀枝花地区位于四川省西南部,地处金沙江,雅龙江交汇处,是一座以钢铁、能源和钒钛为主的新兴工业城市。
攀枝花地区海拔高,主要是山区,沿金沙江两岸由西向东狭长布置。
攀枝花地区土质含矿物质高,地表植被很少。
攀枝花是一个钢铁工业基地,电网主要受到城市工业污秽、交通废气及城市建设扬尘的污染,其中以工业污染为主。
摘要:本文综合气象条件及现场实际情况,具体分析总结了一起220kv输电线路的污闪跳闸故障,并有针对性的提出攀枝花输电线路污闪防范措施。
关键词:绝缘子闪络放电痕迹爬电比距一、故障简况:1、跳闸情况:2010年12月12日04时36分,220kv马岩一线马店河站:双纵联保护动作,距离i段,开关跳闸,重合成功,选相b相,测距2.37公里,岩神山站:双纵联保护动作,选相b相,测距8.8公里。
07时07分,220kv马岩一线马店河站:双纵联保护动作,距离i段,开关跳闸,重合成功,选相b相,测距2.26公里,岩神山站:双纵联保护动作,选相b相,测距9.18公里。
2、线路概况220kv马岩一线由马店河变电站至岩神山变电站;,线路全长11.713km,导线型号lgj-400/35,绝缘子型号:xwp2-100,共计杆塔32基。
3、事故发生时天气情况:故障发生时,线路经过地区为大雾天气,12月11日下午线路经过地区曾下过小雨。
4、巡视情况巡视发现9号塔b相跳线绝缘子闪络,导线、引流管、悬垂线夹、横担处都有放电痕迹。
附现场照片:二、故障原因分析故障巡视中,发现220kv马岩一线9号塔b相跳线绝缘子闪络,导线、引流管、悬垂线夹、横担处都有放电痕迹。
该线路通道正常,未发现其他异常现象,其余线路区段杆塔均正常。
分析:(1)、绝缘子污闪。
9号塔b相跳线绝缘子闪络,9号塔位于金江高耗能工业园区内,周围污染严重,故障发生时,该地区为大雾天气,12月11日下午该地区曾下过小雨。
(2)、变电站测距基本吻合。
浅谈220kVGIS设备故障分析及运行维护摘要】由于结构小型占地少,可靠性高,安全性好等优点,在现代的电力系统中,GIS设备已经得到广泛地运用。
但GIS设备一旦发生故障,很难通过在短时间内查出并进行消缺。
本文从GIS设备的简要特点出发,详细分析两起GIS故障的发现和处理情况,并对220kVGIS设备的运行维护提出新的建议和要求。
【关键词】GIS设备故障分析运维建议【引言】近年来深圳变电站数量增长迅速,截止目前,深圳供电局以东西部电网供电区域划分为变电管理一所和变电管理二所。
目前变电管理一所共管辖变电站122座,其中GIS设备变电站93座。
按电压等级区别变电管理一所共有220kV以上变电站26座,其中有21座为GIS设备变电站,由此可见,在深圳电网中,GIS设备已经得到广泛运行。
GIS设备有其占地面积及体积小、可靠性高、安全性好、受环境影响小、安装周期短、运行维护方便的优点,但也由于其内部结构复杂,发生故障后,恢复困难维护间隔长。
本文从GIS设备简要特性出发,从两个220kVGIS设备故障案例分析,浅析220kVGIS设备运行维护在目前应关注的事项。
一、GIS设备的特点。
GIS设备全称为SF6全封闭组合电器或六氟化硫封闭式组合电器。
它将一座变电站中,除变压器以外的一次设备包括由断路器、母线、隔离开关、电流互感器、电压互感器、避雷器、接地开关、出线终端等,经过优化设计有机地组合成一整体,内部充有一定压力的SF6气体,SF6气体也是它的绝缘和断路器消弧介质。
相对于敞开式变电站,GIS设备有以下优点:(一)结构小型化,占地面积及体积小。
据统计110kV等级GIS变电站占地积为敞开式的7.6%,体积为敞开式的6.1%;而220KV等级GIS变电站的占地面积为敞开式的4.0%,体积为敞开式的2.1%。
(二)可靠性高。
防误闭锁功能较为完善:带电部分全部密封于惰性气体SF6中,与盐雾、积尘等外部影响隔离,大大提高了运行的可靠性,还具有优良的抗地震能力。
220kV电力工程施工中GIS的故障和处理发布时间:2022-10-08T07:52:44.948Z 来源:《新型城镇化》2022年19期作者:张湘[导读] GIS(GAS insulated SWITCHGEAR)是气体绝缘全封闭组合电器的英文简称。
GIS由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等组成,这些设备或部件全部封闭在金属接地的外壳中,在其内部充有一定压力的SF6绝缘气体,因此也称SF6全封闭组合电器。
如果GIS发生故障,则极易导致电力工程发生质量缺陷和安全事故。
张湘广东天安项目管理有限公司电网项目管理部 440100摘要:GIS(GAS insulated SWITCHGEAR)是气体绝缘全封闭组合电器的英文简称。
GIS由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等组成,这些设备或部件全部封闭在金属接地的外壳中,在其内部充有一定压力的SF6绝缘气体,因此也称SF6全封闭组合电器。
如果GIS发生故障,则极易导致电力工程发生质量缺陷和安全事故。
关键词:220kV电力工程;GIS;质量缺陷一、110kV GIS漏气缺陷概况2022年4月,220kV掌洲变电站扩建第三台主变工程现场发现F1间隔WB1母线隔离开关气室密度继电器发出低压报警信号,后对其进行检漏试验,发现漏气部位为F1间隔 WB1母线隔离开关气室与F2间隔WB母线隔离开关气室间绝缘盘子局放检测口处。
气压最低值已低于报警值0.35Mpa,期间为保证设备正常运行,采取不定期补气措施,令气压保持于正常值0.40Mpa左右。
2022年6月25日,现场反馈局放检测口处漏气情况加剧,由每周1次补气恶化成每天1次补气,急需采取临时堵漏措施。
二、临时封堵措施6 月28日,GIS厂家河南平高结合现场漏气情况,决定采用堵漏胶棒,对局放检测口进行临时封堵。
首先进行停电工作,停电范围包括:倒母操作,WB1停电,=F1(1#主变)间隔、=F13(WB1、WB5)分段间隔、=F10(WB1、WB2)母联间隔、=F11(1母PT)间隔、=F2—=F4备用间隔退出运行转检修状态。
一起220 kV GIS开关故障分析及处理某变电站220 kV母联开关GIS组合电器型号为ZF11-252 (L),断路器型号为LW24-252,于2013-01-26投运。
2016-09-13,该220 kV母联开关在运行中汇控柜“断路器电机过流,过时报警”光字亮起。
运维人员手动复归后,光字仍亮起,计划停电检修。
这是该GIS设备投人运行后第2次出现此类型的故障。
参照同系列产品相关故障历史信息,初步判断为储能行程开关故障。
事件处理过程2016-09-19,检修人员到达现场,对220 kV母联开关进行检查。
检查发现母联开关已被切换至分位,开关储能电源空开已断开,汇控柜“断路器电机过流,过时报警”光字已消失。
现场合上储能空开,就地对开关进行分合操作,“断路器电机过流,过时报警”光字不再亮起,开关操作正常。
释放储能后,对开关机构进行切换检查,发现储能行程开关切换正常;对其细节检查发现行程开关常开接点2根接线距离较近,并且其接线与机构传动连杆也较近,有触碰的风险。
储能行程开关接线细节如图1所示。
检修人员对接线接点位置进行调整,增大2个接点之间的距离,并且对接线进行重新绑扎,使其尽可能远离机构传动连杆。
故障处理后接线如图2所示。
原因分析结合现场对行程开关的检查,分析告警光字先出现且无法复归、后又消失的情况,初步认为此次故障是由储能行程开关的接点短时间短路后又恢复所致。
(1)储能行程开关不适宜在长期潮湿环境中工作,接点距离近,短路风险高。
母联开关机构采用的行程开关为OMRON生产的X-l OGM2-B反向动作滚珠摆杆型微动开关,该款开关采用紧凑型设计,常开接点中心距离为2 cm,边沿最短距离为1.2 cm;接线采用螺钉紧固端子(带内齿弹簧垫圈)搭接,接线端部裸露。
经测量,其实际绝缘距离小于1cm。
依照OMRON 提供的使用指导手册,该微动开关的使用环境湿度为(85土5)% RH。
在高温潮湿的环境中使用此开关,接点短路的风险很高;长时间在上述环境中使用此开关,容易导致接点接触不良和腐蚀引起的破损等功能性障碍。
浅析220KV GIS设备的常见故障和日常维护摘要:近几年来,随着电网系统内的220KV GIS 投产设备越来越多,GIS设备在运行中发现的缺陷也越来越多,甚至发生了一些设备事故,造成了电网比较严重的直接或间接损失。
因此,不断加强对 220KV GIS 设备的研究分析及做好缺陷处理工作,如何做好对GIS设备的维护工作也成为当前急需解决的问题。
文章对220kV GIS设备在运行过程中的常见问题进行分析,并结合实际情况提出了具体的解决对策。
1.220KV GIS 设备使用过程中存在的问题1.1 在运行中母线击穿的情况国网某电厂GIS由西电集团西安高压开关有限公司制造。
投运于2005年6月10日,额定电压等级为252kV,主母线采用三相共箱,断路器和分支母线采用三相分箱结构。
GIS系统主接线如图:故障情况:在运行中发生220KV母线保护动作。
1、2号主变、新杭2231、新杭2233、新德2387线开关跳闸,220母联开关跳闸。
故障查找:根据母差保护动作情况,电厂立即组织人员对电气一、二次设备进行全面排查,经仔细检查,敞开式一次设备没有发现故障点,经绝缘测试,正母线绝缘正常,随后正母线零起升压正常。
初步判断故障点位于GIS,经外观检查,GIS无异常,各气室密度继电器压力与历次巡检值相比无变化,随即对相关范围内GIS各气室SF6分解物进行测试,根据GB/T8905-2008六氟化硫电气设备气体管理和检测导则,GM13气室SOF2+SO2超标,判断放电点位于该气室,在将该气室SF6气体回收之后拆开进人孔,找到了故障点。
故障原因分析:通过对故障部位检查和解体分析,认为是以下的原因造成的。
本次故障为220kV正母线预留母联间隔(G13)B相T接处屏蔽置对外壳放电,中间介质为SF6气体,根据现场检查,支撑绝缘子无放电痕迹,各紧固件无松动现象,触头内部弹簧无松动,回路电阻合格,除外壳内底部发现少许铝屑外,其它部位无任何异物,放电很可能是这些铝在电场作用下位移至该处造成的(故障处带电体与GIS外壳距离最短)。
第38卷第3期电力系统保护与控制Vol.38 No.3 2010年2月1日Power System Protection and Control Feb.1, 2010 一起220 kV GIS 闪络故障分析及建议杜晓平1,李 涛1,陈瑞林2(1.山东临沂供电公司,山东 临沂276003; 2.山东临清供电公司, 山东 临清252000)摘要:针对临沂供电公司的一起GIS组合电器事故,运用常规与非常规化学、电气试验手段,对GIS SF6 CT气室中闪络故障前后气体成份及CT气室内的材料进行排查试验,分析了事故原因,指出事故是由内置式CT气室内的丁腈橡胶板中的腐蚀性硫与气室内触头等镀银件反应形成硫化银,最终形成导电通道,引起CT气室闪络击穿。
对此类典型故障进行了详细的分析总结,具有典型的指导意义。
关键词: 组合电器; 六氟化硫; 组分分析; 闪络击穿Analysis and suggestions for flashover fault of 220 kV gas insulated switchgearDU Xiao-ping 1,LI Tao 1,CHEN Rui-lin 2(1. Linyi Power Supply Company, Linyi 276003, China; 2. Linqing Power Supply Company, Linqing 252000, China)Abstract: Recently,the gas insulated swithgear(GIS) flashover faults happened in Linqing Power Supply Company.By chemical and electrical experiments, thorough inspections are carried out on the gas components and chemical materials in the GIS SF6 CT air chamber before and after flashover faults.It is testified that butyronitrile rubber plate existed in CT air chamber with frequent flashover faults,the caustic sulphur in the plate reacted with silver-gilt items and produced silver sulphide,which was the cause of flashover in CT chamber.This paper makes particular description and detailed summary to this kind of faults.It has important instruction meaning to make an accurate judgement rapidly and handle faults in time when we meet this kind of GIS faults.Key words: GIS; SF6; proximate analysis; flashover中图分类号: TM56 文献标识码:B 文章编号: 1674-3415(2010)03-0128-020 引言GIS组合电器以其结构紧凑、绝缘性能良好、维护量小等优点,在近年城市电网建设中被广泛采用。
但GIS组合电器发生事故时处理难度较大,恢复供电慢[1],事故处理费用高,为GIS组合电器的使用带来了隐患。
临沂电网2007年间投产的平顶山高压开关厂生产的LW105—252W型GIS设备,于2008年7月间1个间隔的CT气室出现闪络击穿故障,母差保护动作。
事故的过程、现场调查结果、事故原因分析值得重视和借鉴。
1 设备试验及投运情况1.1故障前试验情况2007年,220 kV甲变电站(简称甲站)由电建公司完成了全部电压等级GIS组合电器的安装工作,电建试验所对组合电器的SF6气体压力、微水量、泄漏量、密度控制器检测合格,电气单元设备试验合格,老练试验、耐压试验执行220 kV的电器设备标准,其中耐压试验使用电压为395 kV,时间为1 min,各项试验全部通过。
甲站2007年3月投运。
2008年3月11日(春检),故障间隔所有气室微水试验数据合格且压力无异常变化。
1.2故障后试验情况故障后,经检查各气室SF6气体压力正常,录波仪记录事故前运行电流80~140 A,故障电流10~13 kA,对检出SO2、H2S气体的CT气室解体后发现CT气室内有大量白色粉末物,靠断路器侧绝缘盆子上附着大量黑色粉末物,电连接变黑,电连接基座有少量金属灼伤痕迹。
(1)SF6微水测试故障气室微水严重超标,达800 ppm 。
(2)SF6气体SO2、H2S检测故障后对故障间隔用SO2、H2S进行定量检测,结果两次故障均在检出SO2、H2S的SF6 CT气室中,解体后找到故障闪络部位。
(3)CT气室气体成分组份分析杜晓平,等一起220 kV GIS 闪络故障分析及建议 - 129 -动态离子分析仪迁移波谱峰值差与样气杂含量及污染等级关系见表1[2]。
本次试验采用GAS动态离子分析仪进行试验,试验果见表2。
表 1 迁移波谱峰值差与样气杂质含量及污染等级关系Tab.1 The relation of drift time and concentration of SF6decomposed products污染等级 迁移波谱峰值差值/ms 样气中总杂质含量/(1×10-6)无污染 0~1.5 <500低度污染 1.5~3 500~1000 中度污染 3~6 1 000~2000 高度污染 >6 >2 000表2 SF6测试数据比较Tab.2 On site test data of SF6设备名称 样气杂质总含量(体积比)/(1×10-6)甲站甲乙一线下位 CT(故障后)>2000甲站甲乙一线上位 CT 1 000~2 000甲站甲乙一线断路器 500~1 000甲站1 号主变下位 CT 500~1 000甲站1 号主变断路器 500~1 000甲站1 号主变上位CT 1 000~2 000甲站丙甲一线上位 CT >2 000甲站丙甲一线下位 CT 1 000~2 000甲站丙甲一线断路器 500~1 000甲站1母线#1气室 <500甲站1母线#2气室 <500动态离子对SF6气体杂质总含量及污染情况检测结果表明:1)1母线#1#2气室均无杂质污染;2)甲乙一线断路器,1 号主变下位 CT,1 号主变断路器气室,丙甲一线断路器低度污染;3)甲乙一线上位 CT,1 号主变上位CT,丙甲一线下位 CT气室中度污染;4)甲乙一线下位 CT(故障后),丙甲一线上位 CT气室高度污染。
解体检修时发现,丙甲一线上位 CT气室(未发生故障)断路器侧绝缘盆子上附着少量黑色粉末物,电连接变黑,该气室已处在将要发生事故的临界状态。
黑色固体粉末成分为Ag2S,故障后黑色固体粉末主要成分为硫化银、碳等。
2 故障原因分析、腐蚀机理与验证2.1故障原因分析平高CT互感器气室与母线刀闸气室相通(CT内置),在该气室内触头、绝缘子、电连接、基座等处均采用镀银工艺(Ag),其电连接杆采用铝合金材料(AL),SF6气体中含有元素S。
SF6在常温常压下具有高稳定性[3],只有在有局放、电晕放电、电弧放电等情况下,才可能分解形成化学性质不稳定的具腐蚀性的硫化物,进而最终与SF6气室中镀银件形成硫化银。
常规CT气室中使用的化工材料如化学脂、漆包线、聚脂薄膜(或绝缘纸)、酚醛层压板等均不应含腐蚀性硫,与平高厂沟通后确认在CT气室内还使用了2张硫化橡胶板(又名无油橡胶、丁腈橡胶)。
最终确定CT气室中的腐蚀性硫应来自于橡胶板中未胶链好的硫磺。
2.2腐蚀性硫化银形成机理CT气室中主要金属材料除了有镀银件外,还有铝合金导电杆及其他金属成分,当气室中所有镀银层全部被腐蚀并饱和后,其他金属成分会进一步腐蚀。
银可与很微量的硫离子或硫化氢气体,发生下列化学反应:2Ag++S2--→Ag2S(黑色产物)产生灰黑色硫化银,随着反应加剧,硫化银增多增厚,银表面颜色便逐步由白变黄变灰最后变黑。
2.3机理验证针对2006-2007年间投产的平高生产的LW105—252W同型号GIS设备,进行监督排查。
结果发现220kv220kv丙站丙午二线下位 CT气室高度污染,解体检修时发现,其下位 CT气室(未发生故障)断路器侧绝缘盆子上附着少量黑色粉Ag2S末物,电连接变黑,该气室已处在将要发生事故的临界状态。
3 结论与建议220 kV GIS CT气室在运行1年后频繁闪络故障是由于使用了丁腈橡胶板而引起。
建议使用电工绝缘纸板代替丁腈橡胶板,并对运行设备的CT气室进行SF6分解气体产物试验,并对设备检修后运行情况进行跟踪。
(1)带电检测故障气室的SO2,H2S气体的含量。
(2)在故障气室的SO2,H2S气体的含量,不严重超标的情况下,带电检测故障气室SF6气体的污染物含量。
(3)根据以上两项的检测数据分析,可以引进专用气相色谱技术进行进一步故障诊断及处理。
SF6气体设备运行中,由于载流体接触不良、绝缘老化等原因,会出现过热、局部放电等故障。
便便携式SF6专用气相色谱仪可快速、准确、可靠地(下转第132页 continued on page 132)- 132 - 电力系统保护与控制加在第四只PT电压即为相电压。
此时,3U o=U l=100 V,如果要满足以上条件,那么第四只PT的变比。
