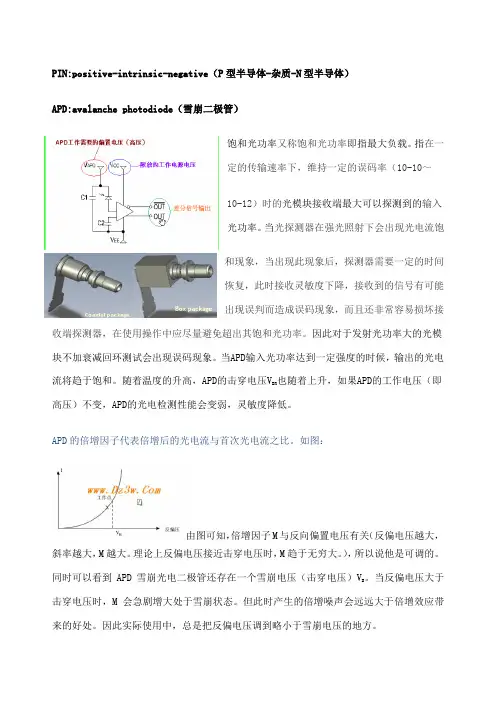

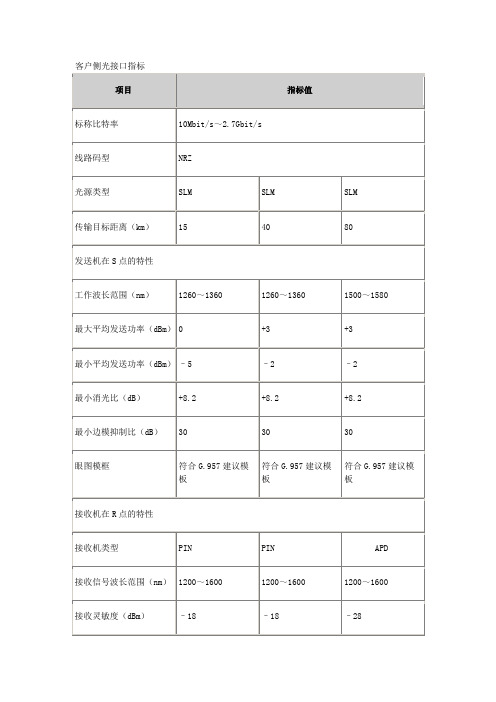

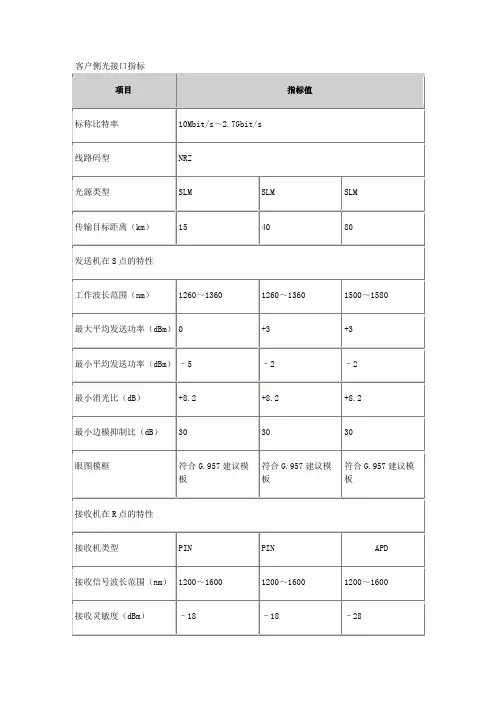

PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V BR也随着上升，如果APD的工作电压（即高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V B。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
三、光电检测器光电检测器是把光信号功率转换成电信号电流的器件。
简述pin和apd的工作原理PIN和APD都是用于光电探测的器件，工作原理略有不同，下面将对PIN和APD的工作原理进行详细的阐述。
首先，我们先来介绍一下PIN（P型/Intrinsic/N型）结构器件的工作原理。
PIN结构是一种半导体器件，由P型半导体、Intrinsic层（无掺杂的半导体层）和N型半导体组成。
在PIN结构中，Intrinsic层的宽度较大，起到减少载流子复合的作用。
当光线射入PIN结构中时，光子能量会被传递给半导体晶格中的电子，使其激发为可导电的载流子。
当不存在外加电压的情况下，通过PIN结构的电流主要是由光生电流和擦除电流组成。
光生电流是指光射入PIN结构时，光子与半导体材料发生作用产生的电流。
而擦除电流是指由于载流子在PIN结构中的扩散而产生的电流。
当施加一个外加正向偏压时，即P端连接正极，N端连接负极，此时形成了一个光电二极管。
光电二极管在没有光照射的情况下，电流非常小，只有极小的擦除电流。
但当光照射到PIN结构中时，光子激发了Intrinsic层中的电子，使其跃迁为导带中的自由电子，同时生成空穴。
这些载流子因为外加电场的作用而被快速输送到电极上，从而产生电流。
因此，当光照射到PIN结构时，光电二极管的电流会增大。
这种通过光子激发载流子的效应就是光电效应。
光电二极管的输出电流与输入光强度之间存在着线性关系。
光电二极管的灵敏度与Intrinsic层的宽度有关，宽度越大，灵敏度越高。
在应用中，PIN结构器件主要用于光电转换和信号检测方面，如光通信、光采样等。
接下来，我们来介绍一下APD（Avalanche Photo Diode）的工作原理。
与PIN结构器件不同，APD采用了一种称为雪崩复制效应的方式来增强光电二极管的敏感度。
APD的基本结构与PIN结构类似，也是由P型半导体、Intrinsic 层和N型半导体组成。
APD的工作原理是在光电二极管中引入一个反向偏压，即P端连接负极，N端连接正极。
PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V BR也随着上升，如果APD的工作电压（即高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V B。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
三、光电检测器光电检测器是把光信号功率转换成电信号电流的器件。
PIN:positive-intrinsic-negative(P型半导体-杂质-N型半导体)APD:avalanche photodiode(雪崩二极管)饱与光功率又称饱与光功率即指最大负载。
指在一定得传输速率下,维持一定得误码率(10-10～10-12)时得光模块接收端最大可以探测到得输入光功率。
当光探测器在强光照射下会出现光电流饱与现象,当出现此现象后,探测器需要一定得时间恢复,此时接收灵敏度下降,接收到得信号有可能出现误判而造成误码现象,而且还非常容易损坏接收端探测器,在使用操作中应尽量避免超出其饱与光功率。
因此对于发射光功率大得光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度得时候,输出得光电流将趋于饱与。
随着温度得升高,APD得击穿电压V BR也随着上升,如果APD得工作电压(即高压)不变,APD得光电检测性能会变弱,灵敏度降低。
APD得倍增因子代表倍增后得光电流与首次光电流之比。
如图:由图可知,倍增因子M与反向偏置电压有关(反偏电压越大,斜率越大,M越大。
理论上反偏电压接近击穿电压时,M趋于无穷大。
),所以说她就是可调得。
同时可以瞧到APD雪崩光电二极管还存在一个雪崩电压(击穿电压)V B。
当反偏电压大于击穿电压时,M会急剧增大处于雪崩状态。
但此时产生得倍增噪声会远远大于倍增效应带来得好处。
因此实际使用中,总就是把反偏电压调到略小于雪崩电压得地方。
APD倍增因子M得计算公式很多,一个常用得公式为 M=1/1-(v/vB)n式中: n 就是由P-N 结材料决定得常数; V B 为理想反向偏压; V 为反向偏压得增加值。
对于Si 材料,n =1、 5 ～ 4 ;对于Ge 材料n = 2、 5～8 。
由式中还可瞧出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知,同样材料得APD管,同样偏置电压情况下,击穿电压越大,倍增因子越小。
PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V BR也随着上升，如果APD的工作电压（即高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V B。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为 M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～ 4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
三、光电检测器光电检测器是把光信号功率转换成电信号电流的器件。
PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电也随着上升，如果APD的工作电压（即流将趋于饱和。
随着温度的升高，APD的击穿电压VBR高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V。
当反偏电压大于B击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为 M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～ 4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
三、光电检测器光电检测器是把光信号功率转换成电信号电流的器件。
PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V BR也随着上升，如果APD的工作电压（即高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V B。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为 M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～ 4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
三、光电检测器光电检测器是把光信号功率转换成电信号电流的器件。
光纤小测选题：PIN和APD光电检测器的选择班级：通信**班学号：****姓名：***日期：***PIN 和APD光电检测器的选择光发射机发射的光信号经过光纤传输后，不仅幅度衰减了，而且脉冲波形也展宽了。
光接收机的作用就是检测经过传输后的微弱光信号，并放大、整形、再生成原输入信号。
它的主要器件是利用光电效应把光信号转变为电信号的光电探测器。
对光探测器的要求是灵敏度高、响应快、噪声小、成本低和可靠性高，并且它的光敏效应与光纤径匹配。
用半导体材料制成的光探测器正好满足这些要求，在实际工程中最常用的就是PIN光敏二极管和雪崩光敏二极管（APD）。
一．基本概念衡量光电检测器的重要性能指标1. 响应度（R）和量子效率（η）响应度：光生电流I P 与入射光功率P in成正比，即R=I PP in(1-1)量子效率：产生的电子数与光子数之比，即η=I p/qP in/hv(1-2)R=ηqhv =ηλ1.24(1-3）式中普朗克常数h=6.63∗10−34J.s，电子电荷q=1.6∗10−19C(1-1)式表示光探测的响应度随波长增加而增加，这是因为光子能量hv减小时可以产生与减少的能量相等的电流。
R和λ的这种线性关系不能一直保持下去，因为光子能量太小时将不能产生电子。
当光子能量变得比禁带能量E g小时，无论入射光多强，光电效应也不会发生，此时量子效率下降为零。
也就是说，光电效应必须满足条件:E g＜hv＜e0V(1-4)2.响应带宽（1）APD的3dB电带宽Δf=（2πτe M0）−1(1-5)式中M0为APD的的低频倍增系数，τe为等效渡越时间，与空穴和电子的碰撞电离系数比值αℎαe 有关，在αe>αh时，τe=αhαeτth式（1-5）表明带宽Δf 与倍增系数M 0的矛盾关系，也表明采用αℎ/αe ≪1 的材料制作APD ，可获得较高的本征响应带宽。
（2）PIN 的响应带宽∆f =12πR L C d (1-6)式中C d 为二极管的节点电容，R L 为二极管的负载电阻；式（1-5）表明为了提高PIN 的响应带宽，应尽量减小结电容C d 。
PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V BR也随着上升，如果APD的工作电压（即高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V B。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为 M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～ 4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
三、光电检测器光电检测器是把光信号功率转换成电信号电流的器件。
P I N和A P D介绍PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V BR也随着上升，如果APD的工作电压（即高压）不变，APD 的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V B。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为 M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～ 4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V BR也随着上升，如果APD的工作电压（即高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V B。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为 M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～ 4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
三、光电检测器光电检测器是把光信号功率转换成电信号电流的器件。
P I N:p o s i t i v e-i n t r i n s i c-n e g a t i v e（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V也随着上升，如果APDBR的工作电压（即高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪B声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为 M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～ 4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
