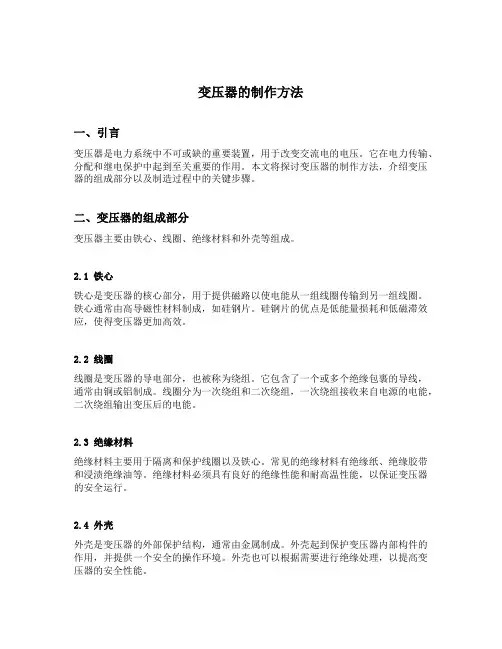

变压器的制作方法一、引言变压器是电力系统中不可或缺的重要装置，用于改变交流电的电压。

它在电力传输、分配和继电保护中起到至关重要的作用。

本文将探讨变压器的制作方法，介绍变压器的组成部分以及制造过程中的关键步骤。

二、变压器的组成部分变压器主要由铁心、线圈、绝缘材料和外壳等组成。

2.1 铁心铁心是变压器的核心部分，用于提供磁路以使电能从一组线圈传输到另一组线圈。

铁心通常由高导磁性材料制成，如硅钢片。

硅钢片的优点是低能量损耗和低磁滞效应，使得变压器更加高效。

2.2 线圈线圈是变压器的导电部分，也被称为绕组。

它包含了一个或多个绝缘包裹的导线，通常由铜或铝制成。

线圈分为一次绕组和二次绕组，一次绕组接收来自电源的电能，二次绕组输出变压后的电能。

2.3 绝缘材料绝缘材料主要用于隔离和保护线圈以及铁心。

常见的绝缘材料有绝缘纸、绝缘胶带和浸渍绝缘油等。

绝缘材料必须具有良好的绝缘性能和耐高温性能，以保证变压器的安全运行。

2.4 外壳外壳是变压器的外部保护结构，通常由金属制成。

外壳起到保护变压器内部构件的作用，并提供一个安全的操作环境。

外壳也可以根据需要进行绝缘处理，以提高变压器的安全性能。

三、变压器制造过程3.1 设计变压器的制作过程始于设计阶段。

设计师根据应用需求确定变压器的额定功率、额定电压比和铁心的尺寸等。

设计需要考虑变压器的效率、体积和可靠性等因素。

3.2 制作铁心制作铁心是变压器制造的第一步。

通过切割硅钢片，并按照设计要求叠加在一起，形成铁心的核心。

硅钢片之间通过绝缘片进行隔离，以防止电流漏失和磁损耗。

3.3 绕制线圈绕制线圈是变压器制造的关键环节之一。

将绝缘包裹的导线依次绕制在铁心上，形成一次绕组和二次绕组。

在绕制过程中，导线的绝缘必须得到保护，避免与铁心短路或与其他导线发生短路。

3.4 绝缘处理绝缘处理是确保变压器正常运行的重要步骤。

通过浸渍绝缘油或其他绝缘液体，将绝缘材料浸渍在线圈和铁心周围，以提高绝缘强度和耐热性能。

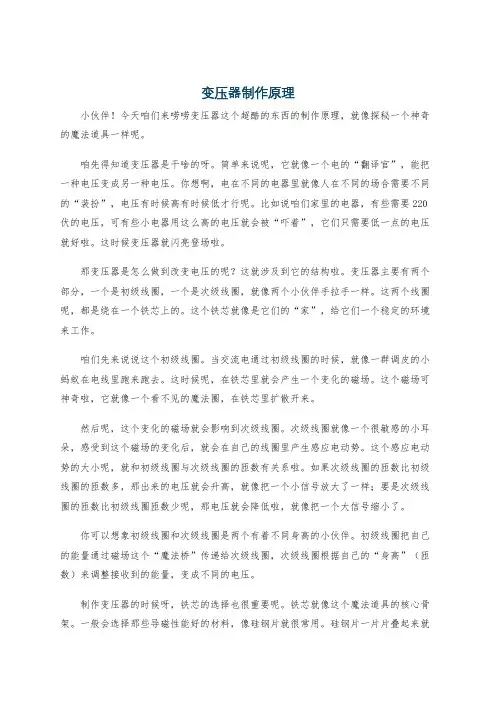

变压器制作原理小伙伴！今天咱们来唠唠变压器这个超酷的东西的制作原理，就像探秘一个神奇的魔法道具一样呢。

咱先得知道变压器是干啥的呀。

简单来说呢，它就像一个电的“翻译官”，能把一种电压变成另一种电压。

你想啊，电在不同的电器里就像人在不同的场合需要不同的“装扮”，电压有时候高有时候低才行呢。

比如说咱们家里的电器，有些需要220伏的电压，可有些小电器用这么高的电压就会被“吓着”，它们只需要低一点的电压就好啦。

这时候变压器就闪亮登场啦。

那变压器是怎么做到改变电压的呢？这就涉及到它的结构啦。

变压器主要有两个部分，一个是初级线圈，一个是次级线圈，就像两个小伙伴手拉手一样。

这两个线圈呢，都是绕在一个铁芯上的。

这个铁芯就像是它们的“家”，给它们一个稳定的环境来工作。

咱们先来说说这个初级线圈。

当交流电通过初级线圈的时候，就像一群调皮的小蚂蚁在电线里跑来跑去。

这时候呢，在铁芯里就会产生一个变化的磁场。

这个磁场可神奇啦，它就像一个看不见的魔法圈，在铁芯里扩散开来。

然后呢，这个变化的磁场就会影响到次级线圈。

次级线圈就像一个很敏感的小耳朵，感受到这个磁场的变化后，就会在自己的线圈里产生感应电动势。

这个感应电动势的大小呢，就和初级线圈与次级线圈的匝数有关系啦。

如果次级线圈的匝数比初级线圈的匝数多，那出来的电压就会升高，就像把一个小信号放大了一样；要是次级线圈的匝数比初级线圈匝数少呢，那电压就会降低啦，就像把一个大信号缩小了。

你可以想象初级线圈和次级线圈是两个有着不同身高的小伙伴。

初级线圈把自己的能量通过磁场这个“魔法桥”传递给次级线圈，次级线圈根据自己的“身高”（匝数）来调整接收到的能量，变成不同的电压。

制作变压器的时候呀，铁芯的选择也很重要呢。

铁芯就像这个魔法道具的核心骨架。

一般会选择那些导磁性能好的材料，像硅钢片就很常用。

硅钢片一片片叠起来就组成了铁芯，这样做是为了减少涡流损耗。

你想啊，如果铁芯像个大胖子，电在里面跑来跑去就会很累，还会浪费很多能量。

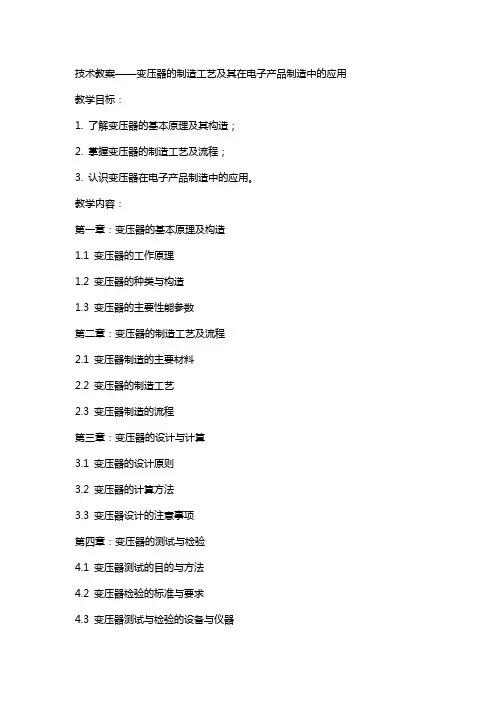

技术教案——变压器的制造工艺及其在电子产品制造中的应用教学目标：1. 了解变压器的基本原理及其构造；2. 掌握变压器的制造工艺及流程；3. 认识变压器在电子产品制造中的应用。

教学内容：第一章：变压器的基本原理及构造1.1 变压器的工作原理1.2 变压器的种类与构造1.3 变压器的主要性能参数第二章：变压器的制造工艺及流程2.1 变压器制造的主要材料2.2 变压器的制造工艺2.3 变压器制造的流程第三章：变压器的设计与计算3.1 变压器的设计原则3.2 变压器的计算方法3.3 变压器设计的注意事项第四章：变压器的测试与检验4.1 变压器测试的目的与方法4.2 变压器检验的标准与要求4.3 变压器测试与检验的设备与仪器第五章：变压器在电子产品制造中的应用5.1 变压器在电子产品中的作用5.2 变压器在不同电子产品中的应用案例5.3 变压器在电子产品制造中的发展趋势教学方法：1. 讲授法：讲解变压器的基本原理、制造工艺及应用；2. 案例分析法：分析实际电子产品中变压器的应用案例；3. 实验法：进行变压器测试与检验，加深对变压器的理解。

教学评价：1. 课堂问答：检查学生对变压器基本原理的理解；2. 课后作业：巩固学生对变压器制造工艺及应用的知识；3. 实验报告：评估学生在实验中对变压器测试与检验的掌握程度。

教学资源：1. 教材：关于变压器的基本原理、制造工艺及应用的教材；2. 课件：变压器图片、制造工艺流程图等；3. 实验设备：变压器测试与检验的仪器和设备。

第六章：变压器核心元件与绕组技术6.1 铁芯材料与制造6.2 绕组设计与绕制技术6.3 绝缘材料与绝缘处理第七章：变压器的组装与调试7.1 变压器组装工艺7.2 变压器调试技术7.3 变压器性能测试与优化第八章：变压器的故障分析与维护8.1 变压器常见故障类型8.2 故障原因分析与诊断8.3 变压器的维护与保养第九章：变压器在电子产品的案例分析9.1 电源变压器在笔记本电脑中的应用案例9.2 信号变压器在音频设备中的应用案例9.3 磁性变压器在传感器中的应用案例第十章：变压器制造与电子产品发展的趋势10.1 变压器制造技术的创新与发展10.2 电子产品对变压器的新要求10.3 变压器在电子产品中的未来发展趋势教学方法与评价：6.至10.章节的教学方法与评价方式与前五章相同，结合讲授、案例分析、实验操作等方法进行教学，并通过课堂问答、课后作业、实验报告等形式评估学生的学习效果。

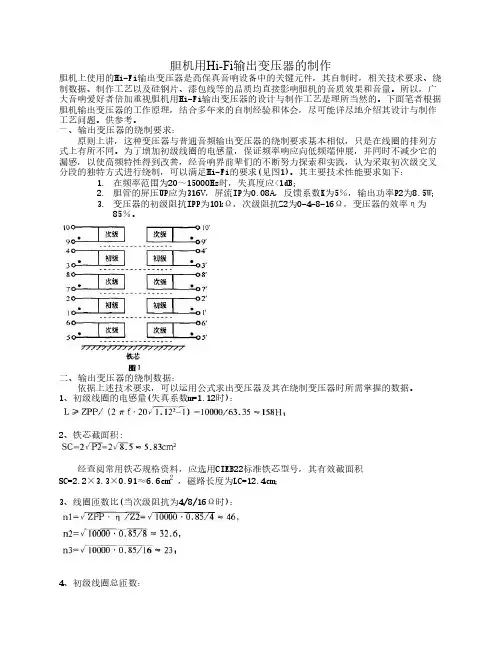

胆机用Hi-Fi输出变压器的制作胆机上使用的Hi-Fi输出变压器是高保真音响设备中的关键元件，其自制时，相关技术要求、绕制数据、制作工艺以及硅钢片、漆包线等的品质均直接影响胆机的音质效果和音量。

所以，广大音响爱好者倍加重视胆机用Hi-Fi输出变压器的设计与制作工艺是理所当然的。

下面笔者根据胆机输出变压器的工作原理，结合多年来的自制经验和体会，尽可能详尽地介绍其设计与制作工艺问题。

供参考。

一、输出变压器的绕制要求：原则上讲，这种变压器与普通音频输出变压器的绕制要求基本相似，只是在线圈的排列方式上有所不同。

为了增加初级线圈的电感量，保证频率响应向低频端伸展，并同时不减少它的漏感，以使高频特性得到改善，经音响界前辈们的不断努力探索和实践，认为采取初次级交叉分段的独特方式进行绕制，可以满足Hi-Fi的要求(见图1)。

其主要技术性能要求如下：1. 在频率范围为20～15000Hz时，失真度应<1dB；2. 胆管的屏压UP应为316V，屏流IP为0.08A，反馈系数K为5％，输出功率P2为8.5W；3. 变压器的初级阻抗IPP为10kΩ，次级阻抗Z2为0-4-8-16Ω，变压器的效率η为85％。

二、输出变压器的绕制数据：依据上述技术要求，可以运用公式求出变压器及其在绕制变压器时所需掌握的数据。

1、初级线圈的电感量(失真系数m=1.12时)：2、铁芯截面积:经查阅常用铁芯规格资料，应选用CIEB22标准铁芯型号，其有效截面积SC=2.2×3.3×0.91≈6.6cm2 ，磁路长度为LC=12.4cm；3、线圈匝数比(当次级阻抗为4/8/16Ω时)：4、初级线圈总匝数：5、中心抽头B+至G2的匝数：6、次级线圈匝数(视次级阻抗而定)：N2=N1/n1=3446/46≈75,N2=N1/n2=3446/32.6≈106，N2=N1/n3=3446/23≈150；7、初级线圈平均电流：I1=IP/2=0.08/2=0.04A；8、次级线圈电流(当Z2分别为4/8/16Ω时)：9．初级线圈导线直径：初级线圈导线直径(视次级阻抗而定)：最终计算结果见附表。

变压器的绕制方法和制作流程英文回答：To answer your question about the winding method and manufacturing process of transformers, I would like to explain it step by step.Firstly, let's talk about the winding method. There are two common types of winding in transformers: the concentric winding and the sandwich winding.In concentric winding, the primary and secondary windings are wound on the same cylindrical core, with the primary winding being closer to the core. This type of winding is commonly used in small transformers and is relatively simple to manufacture. It allows for efficient transfer of energy between the primary and secondary windings.On the other hand, sandwich winding involves placingthe primary and secondary windings on separate sections of the core. The primary winding is wound on the core first, followed by an insulating layer, and then the secondary winding is wound on top. This type of winding is used in larger transformers and provides better insulation between the windings, reducing the risk of short circuits.Now let's move on to the manufacturing process of transformers. It typically involves the following steps:1. Core preparation: The core, usually made of laminated iron sheets, is prepared by cutting and stacking the sheets to form the desired shape and size. This ensures minimal energy loss due to eddy currents.2. Winding: The primary and secondary windings are carefully wound around the core according to the chosen winding method. The number of turns and wire size are determined based on the desired voltage ratio and power rating of the transformer.3. Insulation: Insulating materials such as paper orvarnish are applied between the windings and around the core to prevent electrical short circuits and improve the overall insulation of the transformer.4. Impregnation: The windings and core are impregnated with a suitable insulating material, such as epoxy resin, to enhance the insulation and mechanical strength of the transformer. This process also helps to protect the windings from moisture and other contaminants.5. Testing: Various tests are conducted to ensure the quality and performance of the transformer. These tests include insulation resistance test, turns ratio test, and load testing. Any defects or issues are identified and rectified during this stage.6. Enclosure: The transformer is enclosed in a protective housing, which may be made of metal or plastic, to provide mechanical support and protection against external factors such as dust, moisture, and physical damage.In conclusion, the winding method and manufacturing process of transformers involve carefully winding the primary and secondary windings on the core using either concentric or sandwich winding methods. The core is prepared, insulation is applied, impregnation is done, and testing is conducted before enclosing the transformer in a protective housing.中文回答：关于变压器的绕制方法和制作流程，我想逐步解释一下。

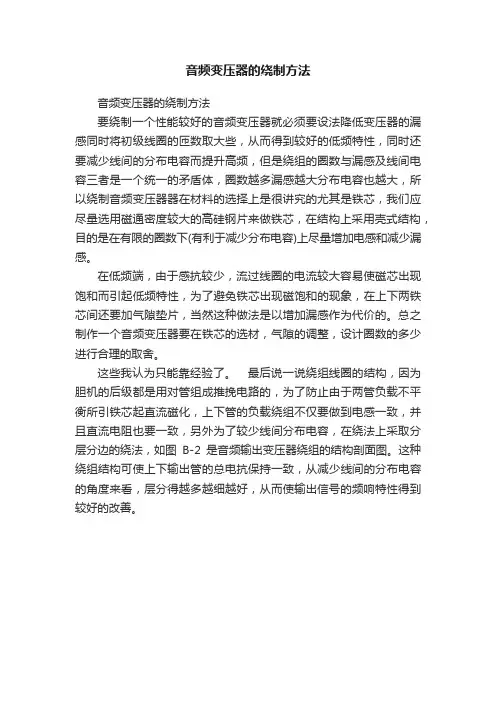

音频变压器的绕制方法
音频变压器的绕制方法
要绕制一个性能较好的音频变压器就必须要设法降低变压器的漏感同时将初级线圈的匝数取大些，从而得到较好的低频特性，同时还要减少线间的分布电容而提升高频，但是绕组的圈数与漏感及线间电容三者是一个统一的矛盾体，圈数越多漏感越大分布电容也越大，所以绕制音频变压器器在材料的选择上是很讲究的尤其是铁芯，我们应尽量选用磁通密度较大的高硅钢片来做铁芯，在结构上采用壳式结构，目的是在有限的圈数下(有利于减少分布电容)上尽量增加电感和减少漏感。

在低频端，由于感抗较少，流过线圈的电流较大容易使磁芯出现饱和而引起低频特性，为了避免铁芯出现磁饱和的现象，在上下两铁芯间还要加气隙垫片，当然这种做法是以增加漏感作为代价的。
