1.三相变压器绕组的联结和联结组是一个难点，关于时钟法确定方向有好几种，主流的有下面两种，一种是向量箭头朝外，一种是向量箭头朝里，如下图（a）,（b）,其实这两种都不符合向量图画法E AB=E A-E B，向量图的箭头应该从减数E B指向被减数日，而这两种是从E A指向E B,只不过在一次和二次绕组都采用这种方法，负负得正，可以同样得到正确的效果，还有第三种是向量图的箭头从减数E B指向被减数E A，也可以得到同样的结果4".2.画图时几条原则第一条原则：向量图的箭头的正方向永远是末端指向首端高压侧都是大写，低压侧都是小写A,B,C和a,b,c叫做变压器的头或者首端，X,YZ和x,y,z叫变压器的尾或者末端第二条原则：强迫A，a等电位，也就是说将这两点重合，如上面的（b）图第三条原则：顺时针画A，B，C和a, b, c,即A超前B 120°, B超前C 120°, a超前b 120°, b 超前c 120°3.画图步骤第一步：画高压侧的图，让A指向B，A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A，B, C高压侧是星形连接高压侧是三角连接第二步：确定高压和低压侧第一组变压器的相电势是同相还是反相，即向量图画法是同方向，还是相反相差180判断方法如下:绕向为高压侧和低压侧的同名端，就是黑点，都在上或者都在下，就是相同，一上一下或者一下一上为相反标号相同指高压侧和低压侧的首端（大写字母）都在上面，或者首端（大写字母）都在下面，下图为绕向相同，标号相反F图为绕向相反，标号相反F图为绕向相同，标号相同［析】用相董图：得出相电势是相反和相同后，就可以确定高压侧第一组和低压侧第一组的方向第三步：将A和a等电位即重合，低压侧按顺时针画a, b，c,连接ab,确定几点钟方向4. 举例一第一步：画高压侧的图，让A指向B，A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A，B，C第二步：确定高压和低压侧第一组变压器的相电势，绕向相同，标号相反，所以电动势相反,差180 °，箭头都是从x指向a，X指向A，如下图所示第三步：将A和a等电位，低压侧按顺时针画a，b，c，连接ab，确定几点钟方向5. 举例二［析1结论：Dy?第一步：画高压侧的图，让A指向B, A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A, B, C 第二步：确定高压和低压侧第一组变压器的相电势，绕向相同，标号相反，所以电动势相反, 差180 °，箭头都是从y指向b，X指向A，如下图所示AX向量和by向量，互相平行，方向相反，也就是差180°第三步：将A和a等电位即重合，低压侧按顺时针画a，b，c，连接ab，确定几点钟方向（注：表格素材和资料部分来自网络，供参考。
变压器的接线组别及其物理意义变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法；常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，“Y n”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D （或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Y n，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。
变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别，U AB与u ab相重合，时、分针都指在12上。
“12”在新的接线组别中，就以“0”表示。
下面是变压器接线组别的向量图及原、副边绕组的接线示意图。
例1：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为38.5kV，低压为三角形联结绕组，额定电压为10.5kV。
两个星形联结绕组的电压是同相位(钟时序数0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。
所以，该台变压器的联结组标号为：YN，yn0,d11。
整流变压器简介、用途、工作原理及操作方法整流变压器整流变压器是整流设备的电源变压器。
整流设备的特点是原方输入电流，而副方通过整流原件后输出直流。
变流是整流、逆流和变频三种工作方式的总称，整流是其中应用最广泛的一种。
作为整流装置电源用的变压器称为整流变压器。
工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。
整流变压器是整流设备的电源变压器。
整流设备的特点是原边输入交流，而副边输出通过整流元件后输出直流。
作为整流装置电源用的变压器称为整流变压器。
工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。
整流变压器是专供整流系统的变压器。
功能：1.是供给整流系统适当的电压；2.是减小因整流系统造成的波形畸变对电网的污染。
用途广泛用于照明、机床电器、机械电子设备、医疗设备、整流装置等。
产品性能均能满足用户各种特殊要求。
一、电化学工业这是应用整流变最多的行业，电解有色金属化合物以制取铝、镁、铜及其它金属；电解食盐以制取氯碱；电解水以制取氢和氧。
二、牵引用直流电源用于矿山或城市电力机车的直流电网。
由于阀侧接架空线，短路故障较多，直流负载变化辐度大，电机车经常起动，造成不同程度的短时过载。
为此这类变压器的温升限值和电流密度均取得较低。
阻抗比相应的电力变压器大30%左右。
三、传动用直流电源主要用来为电力传动中的直流电机供电，如轧钢机的电枢和励磁。
四、直流输电用这类整流变压器的电压一般在110kV以上，容量在数万千伏安。
需特别注意对地绝缘的交、直流叠加问题。
此外还有电镀用或电加工用直流电源，励磁用直流电源，充电用及静电除尘用直流电源等。
工作原理整流变压器应用整流变最多的化学行业中，大功率整流装置也是二次电压低，电流很大，因此它们在很多方面与电炉变是类似的，即前所述的结构特征点，整流变压器也同样具备。
整流变压器最大的特点是二次电流不是正弦交流了，由于后续整流元件的单向导通特征，各相线不再同时，流有负载电流而是软流导电，单方向的脉动电流经滤波装置变为直流电，整流变压器的二次电压，/电流不仅与容量连接组有关，如常用的三相桥式整流线路，双反量带平衡电抗器的整流线路，对于同样的直流输出电压、电流所需的整流变压器的二次电压和电流却不相同，因此整流变压器的参数计算是以整流线路为前提的，一般参数计算都是从二次侧开始向一次侧推算的。
旋转电机设计目录1、旋转变压器简介............................................................ 错误！未定义书签。
2、旋转变压器的工作原理................................................ 错误！未定义书签。
2.1旋转变压器角度位置伺服控制系统 .................. 错误！未定义书签。
2.2 工作原理.............................................................. 错误！未定义书签。
3、旋转变压器的基本结构................................................ 错误！未定义书签。
4、设计内容........................................................................ 错误！未定义书签。
4.1 额定容量的确定.................................................. 错误！未定义书签。
4.2 铁心尺寸的选定.................................................. 错误！未定义书签。
4.3 绕组的匝数与导线直径...................................... 错误！未定义书签。
5、实例计算........................................................................ 错误！未定义书签。
6、结论................................................................................ 错误！未定义书签。

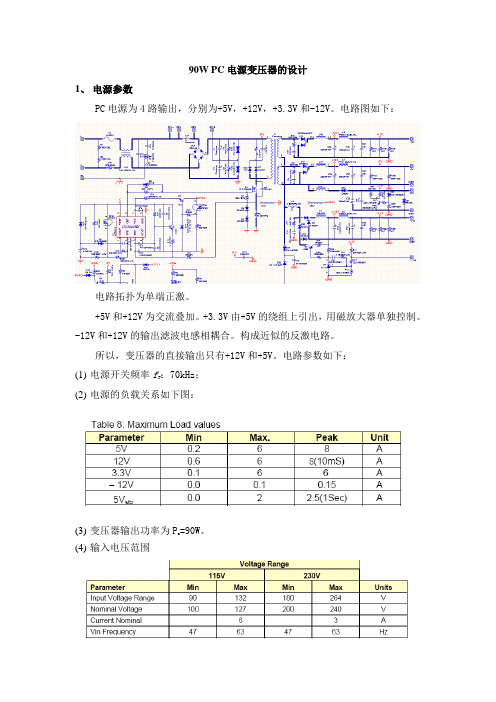

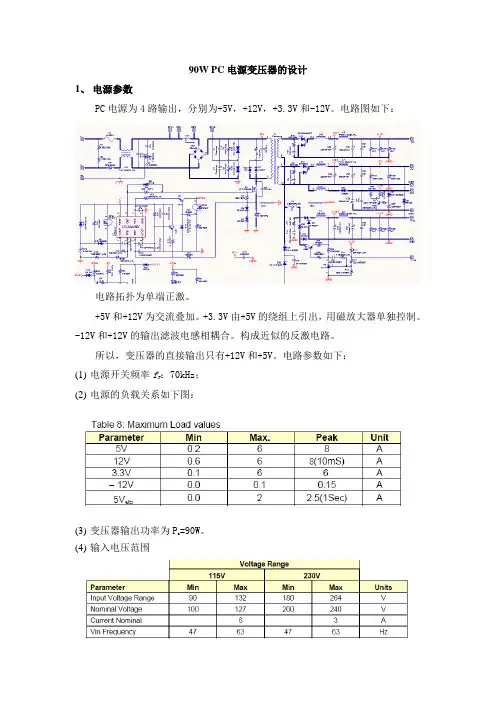

90W PC电源变压器的设计1、电源参数PC电源为4路输出，分别为+5V，+12V，+3.3V和-12V。
电路图如下：电路拓扑为单端正激。
+5V和+12V为交流叠加。
+3.3V由+5V的绕组上引出，用磁放大器单独控制。
-12V和+12V的输出滤波电感相耦合。
构成近似的反激电路。
所以，变压器的直接输出只有+12V和+5V。
电路参数如下：(1)电源开关频率f T：70kHz；(2)电源的负载关系如下图：(3)变压器输出功率为P o=90W。
(4)输入电压范围2、变压器的设计(1)磁芯材料的选择公司所用的磁芯材料大部分为TDK的PC40磁芯材料，或者是与之性能相近的其他厂商的磁材。
下面的设计以PC40为基础。
(2)AP法确定磁芯的尺寸由PC40的磁芯损耗曲线（下图），可以直到，当比损耗为100mW/cm3时，所对应的磁通摆幅Δ’B=0.15T。
则实际的正激变换器的磁通摆幅是Δ’B的两倍，即ΔB=0.3T。
根据南航，赵修科的《开关电源中的磁性元件》一书中的AP值公式（如下图），可以计算：其中P=100W（为了留出余量，将90V增加至100W），ΔB=0.3T，f T=70kHz，oK=0.014。
带入公式计算得AP=0.2374cm4。
根据TDK公司的E系列磁芯表，如下：可知EER25.2-Z的磁芯=44.8mm2，有效截面积Ae窗口面积可以大约估计为F×(E-D)，就是2F×(F-D)/2。
则Aw≈76.26mm2。
则此磁芯的AP=Ae×Aw≈3416.448mm4≈0.3416cm4。
大于要求的0.2374的尺寸，而且有足够的余量。
可以选择这个磁芯。
最后决定用EER25.5磁芯。
(3)计算热阻R th，确定不超过温升要求的损耗限制P lim根据南航，赵修科《开关电源中的磁性元件》一书中的公式，如下：并有Aw=0.7626cm4，可以算出EER25.5磁芯的热阻Rth≈47.2069℃/W。

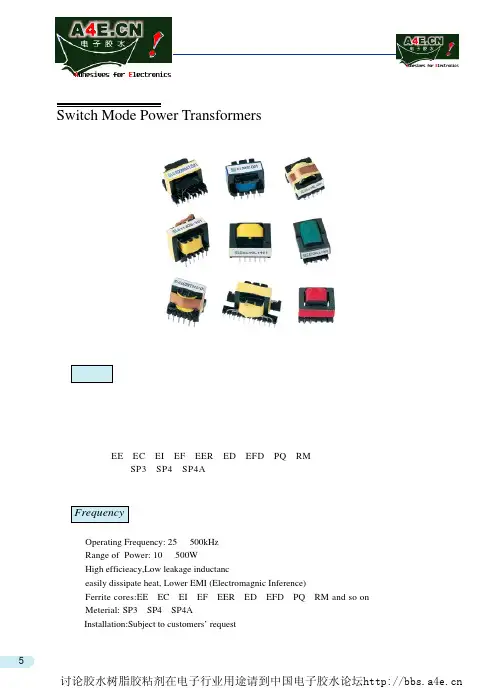

开关电源变压器Switch Mode Power Transformers◆使用频率：２５—５００ｋＨｚ◆功率范围：１０—５００Ｗ◆高效率、低漏感◆散热好，电磁干扰小◆磁芯：EE、EC、EI、EF、EER、ED、EFD、PQ、RM等◆磁芯材质：SP3、SP4、SP4A◆安装方式：可按客户要求设计◆Operating Frequency: 25—500kHz◆Range of Power: 10—500W◆High efficieacy,Low leakage inductanc◆easily dissipate heat, Lower EMI (Electromagnic Inference)◆Ferrite cores:EE、EC、EI、EF、EER、ED、EFD、PQ、RM and so on◆Meterial: SP3、SP4、SP4A◆Installation:Subject to customers’ request１、各类开关电源：ＤＣ－ＤＣ、ＡＣ－ＤＣ－ＡＣ、ＤＣ－ＡＣ、ＵＰＳ电源等２、电路形式：单端正激、单端反激、推挽、半桥、全桥电路等３、用于通讯、网络、计算机；医疗设备、ＯＡ设备；电视、音响、空调等家用电器设备； 各类电子仪器、航空航天设备等1、Kinds of switch mode power:DC-DC 、AC-DC-AC 、DC-AC 、UPS etc.2、Circuits:Single-terminal forward start 、Single-terminal backward Start 、Push-Pull 、half-bridge circuit 、entire-bridge circuit etc.3、 Applied in: Telecommunication system, internet system,compute system;Medical apparatus and instru- ments,OA equipment; TV set,acoustics air conditioner;all kinds of electronics instruments, aircraft equipment and so on.开关电源变压器Switch mode power transformer储能变压器（扼流圈－－变压器）＊Energy saving transformer (choke coils - transformer)●所有变压器、滤波器都在高磁场情况下应用，Ｔ１、Ｔ３、Ｔ４中存在直流磁场；●Ｔ７、Ｔ２上是方波，当方波不对称电流也会有直流分量；●Ｔ５、Ｔ６主要是交流分量，直流分量较小；●当开关电流较高时，Ｔ１、Ｔ３、Ｔ４可用铁粉磁芯。
OCCUPATION 1492011 10三相变压器的连接组别文/陈玉江变压器的并联运行，是指变压器的一次绕组都接在某一电压等级的公共母线上，而各变压器的二次绕组也都接在另一电压等级的公共母线上，共同向负载供电的运行方式。
变压器并联运行有如下优点：一是提高了供电的可靠性。
多台变压器并联运行时，如果其中一台变压器发生故障或需要检修，那么另外几台变压器可分担它的负载继续供电。
二是提高运行效率。
可根据电力系统中负荷的变化，调整投入并联的变压器台数，以减小电能损耗。
三是减少一次投资。
可根据用电量的增加，分期分批安装变压器。
三相变压器并联运行的条件有三个：联结组别相同；变比相同；短路电压相同。
当连接组别不同的变压器并联运行时会导致短路烧毁变压器。
变压器的连接组别是指变压器一、二次绕组的连接方式和组别号的总称。
组别号是指用时钟表示法表示一、二侧同名线电压的相量关系。
规定一次侧线电压相量（E AB ）为分针指向12点，二次侧对应线电压相量（E ab ）为时针，它指向几点就是变压器连接的组别号。
下面以常见的Y，y和Y，d接法探讨总结变压器连接的规律。
一、Ｙ，ｙ接法已知变压器的绕组连接图，及各相一，二次侧的同名端，判断连接组别。
题图变压器绕组连接图一次侧相量图二次侧相量图时钟标号图例1图例2图例3图图1例１：如图1所示，根据给定绕组连接图，分别做出一次侧相量图和二次侧相量图。
需要注意的是：根据时钟表示法的要求，一次侧相量图最好按图中方位画出；而二次侧需要根据一、二次侧间相位关系画出。
最后，根据E AB 和E ab的相位关系确定连接组标号为Y，y0。
为了后面分析的方便，及便于记忆，特作以下规定：一次侧接线图及相量图不变。
二次侧绕组的同名端侧，称为同名端出线；反之，称为异名端出线。
例1中图示即为同名端出线。
二次侧各相量的方向与一次侧同一铁心的相量方向对应。
例２：如图1所示，通过作图，可以确定连接标号为Y，y6。
需要注意的是由于同名端与例1不同，使得二次侧相电势与一次电势相反。

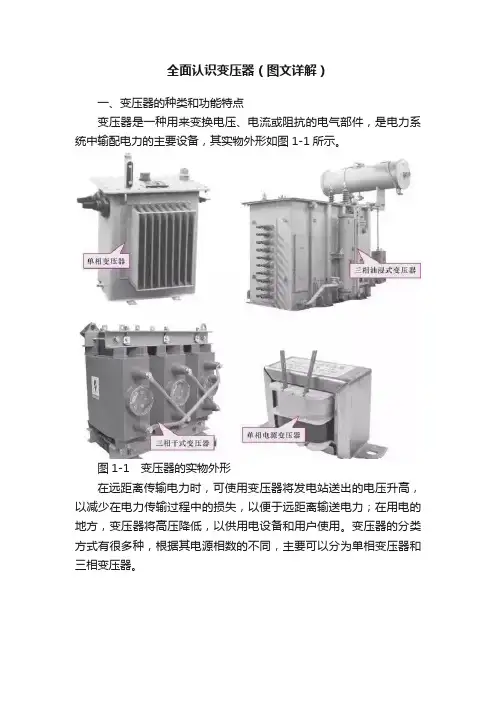

全面认识变压器（图文详解）一、变压器的种类和功能特点变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的主要设备，其实物外形如图1-1所示。
图1-1 变压器的实物外形在远距离传输电力时，可使用变压器将发电站送出的电压升高，以减少在电力传输过程中的损失，以便于远距离输送电力；在用电的地方，变压器将高压降低，以供用电设备和用户使用。
变压器的分类方式有很多种，根据其电源相数的不同，主要可以分为单相变压器和三相变压器。
1单相变压器的功能特点图1-2 单相变压器的结构特点单相变压器是一种初级绕组为单相绕组的变压器。
如图1-2所示，单相变压器的初级绕组和次级绕组均缠绕在铁芯上，初级绕组为交流电压输入端，次级绕组为交流电压输出端。
次级绕组的输出电压与线圈的匝数成正比。
单相变压器可将高压供电变成单相低压，供各种设备使用，例如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电，如图1-3所示。
单相变压器有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路（60Hz以下）中使用。
图1-3 单相变压器的功能示意图单相变压器多用于农村输配电系统中，以及一些照明或小型电动机的供电中，其应用实例如图1-4所示。
此外在很多电子电气设备中，它也可作为电源变压器使用。
图1-4 单相变压器的应用实例2三相变压器的功能特点三相变压器是电力设备中应用比较多的一种变压器。
三相变压器实际上是由3个相同容量的单相变压器组合而成的，初级绕组（高压线圈）为三相，次级绕组（低压线圈）也为三相，如图1-5所示。
图1-5 三相变压器的结构特点三相变压器主要用于三相供电系统中的升压或降压，比较常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源，如图1-6所示。
图1-6 三相变压器的功能示意图三相变压器的应用范围比较广泛，例如变电站、工矿企业、建筑工地、排灌设备、邮电、纺织、铁路、学校、医院、国防、电梯等，同时也适用于一些电源电压低、波动较大的低压配电线路中。
