三人表决器的设计

三⼈表决器c语⾔实验报告,项⽬⼀：三⼈表决器的逻辑电路设
计与制作
三⼈表决器的逻辑电路设计与制作
⼀：设计要求
1.对电路图的原理进⾏分析 ，并对原理图进⾏改良。

⽤仿真软件进⾏仿真调试，弄清楚电路的⼯作原理。

2.熟悉各元件的性能和设置元件的参数。

3.对原件的性能进⾏评估和替换，⽤性能和使⽤范围更好，更常⽤的原件进⾏替换，使⾃⼰实际是原件更接近实际使⽤。

4.原件安装符合⼯艺要求，既考虑其性能⼜应美观整齐。

焊接原件要注意焊点的圆润。

5.学会数字逻辑电路的设计⽅法。

6.培养⾃⼰的分析故障和解决问题的能⼒。

⼆：原件清单
电阻、芯⽚、按钮、发光⼆级管、电源 2. 原件的检测
(1)电阻的检测：先⽤⾊环法对电阻进⾏读书，然后再⽤万⽤表打到相应的电阻档对电阻进⾏⼀步的检测。

(2)发光⼆极管的检测：将万⽤表打⾄欧姆档*10K，万⽤表的表笔对发光⼆极管进⾏反接，如果发光⼆级管会发光，那么说明该发光⼆级管是好的。

(3)按钮的检测：将万⽤表打⾄欧姆档*1K，⽤万⽤表的表笔接在按钮的两端，如果万⽤表打到⽆穷⼤，按下按钮万⽤表的指针达到零，那么说明该按钮接通了，也是好的；反之是坏的。

三：三⼈表决器的逻辑电路的设计 (1)完成真值表
Y=A’BC+AB’C+ABC’+ABC (3)卡诺图
BC A 0 1
⽤代数法和卡诺图法化简：。

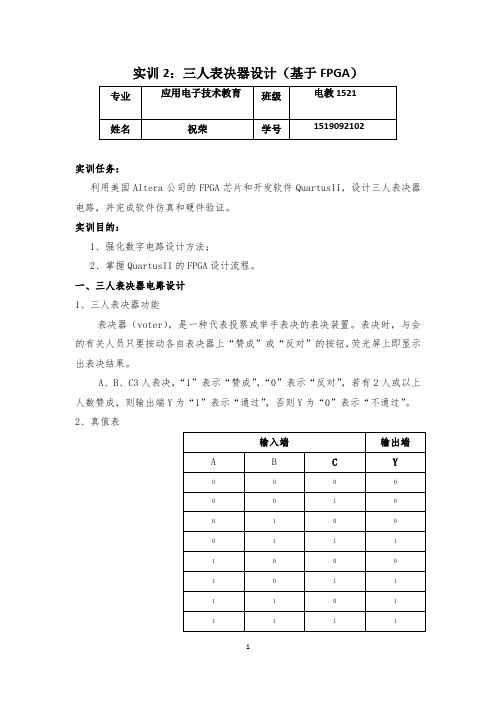

实训2：三人表决器设计（基于FPGA）
实训任务：
利用美国Altera公司的FPGA芯片和开发软件QuartusII，设计三人表决器电路，并完成软件仿真和硬件验证。

实训目的：
1、强化数字电路设计方法；
2、掌握QuartusII的FPGA设计流程。

一、三人表决器电路设计
1、三人表决器功能
表决器（voter），是一种代表投票或举手表决的表决装置。

表决时，与会的有关人员只要按动各自表决器上“赞成”或“反对”的按钮，荧光屏上即显示出表决结果。

A、B、C3人表决，“1”表示“赞成”，“0”表示“反对”，若有2人或以上人数赞成，则输出端Y为“1”表示“通过”，否则Y为“0”表示“不通过”。

2、真值表
3、根据真值表画卡诺图
4、根据卡诺图写出逻辑表达式
L=AB+BC+AC
5、根据逻辑表达式画出逻辑图
二、使用QuartusII实现三人表决器
1、建立工作库文件夹voter3
2、用向导创建工程：File→New Preject Wizard
3、新建原理图源文件;File→New→Block Diagram/Schematic File
4、绘制三人表决器电路
5、编译工程
6、编辑引脚
7、器件编程，写出方法及遇到的问题
1）.连接USB-Blaster到计算机与开发板
2）.将开发板插上电源
3）.查看电脑的驱动是否正常安装
4）.选择工具栏中Tools中的programmer，下载方式为JTAG，将USB-Blaster 添加到下载器硬件
5）.将文件添加到编程文件，下载编程
8、硬件功能验证。

在写文章之前，我了解到你需要一篇关于三人表决器电路原理设计核心思路的文章。

这是一个非常专业的主题，需要深入探讨。

我会按照你的要求，结合深度和广度，为你撰写一篇高质量的中文文章。

一、引言三人表决器电路是一种常见的控制电路，它可以实现三个人中的两人同意才能启动或停止某个装置的功能，这种电路设计的核心思路是如何确保三人表决的结果是可靠和准确的。

下面我将从电路设计的基本原理、核心思路和实际应用等方面进行全面评估。

二、电路设计的基本原理1.三人表决器电路的基本组成–三个开关–逻辑门电路2.逻辑门电路的作用–实现多个开关之间的逻辑运算–确保只有符合表决条件的情况下，电路才能输出控制信号3.电路的工作原理–通过逻辑门电路实现多个开关输入的合理判断–输出控制信号来控制装置的启停三、核心思路的深入探讨1.可靠性和稳定性–如何确保三人表决结果的可靠性–采用哪些措施来避免误操作带来的影响2.逻辑运算的精确性–逻辑门电路设计的精确性–如何避免逻辑门电路的误判3.灵活性和可扩展性–电路应该具备的灵活性和可扩展性–针对不同的控制需求，如何调整和扩展电路四、实际应用与案例分析1.工业控制领域中的应用–三人表决器在工业自动化控制中的应用案例–如何根据具体情况进行电路设计和优化2.安全控制系统中的应用–三人表决器在安全控制系统中的关键作用–如何保证安全控制系统的稳定性和可靠性五、个人观点与总结在我看来，三人表决器电路设计的核心思路在于要确保逻辑运算的精确性和输出的可靠性，同时要考虑灵活性和可扩展性。

在实际应用中，需要结合具体场景来进行设计和优化，以满足不同的控制需求。

通过不断的实践和总结，可以不断完善这一领域的电路设计思路。

以上是对这一主题的全面评估和撰写思路，我会按照这个框架撰写高质量的文章，并在其中多次提及主题文字，以保证深度和广度兼具。

如果你有其他要求或补充，请随时告诉我，我会尽力满足你的需求。

四、实际应用与案例分析3.医疗设备控制领域中的应用–三人表决器在医疗设备控制中的应用案例–如何保证医疗设备的安全性和可靠性4.航天航空领域中的应用–三人表决器在航天航空领域中的关键作用–如何确保航天航空设备的运行安全五、个人观点与总结在今天的信息社会，三人表决器电路在各个领域都具有重要的应用价值。
