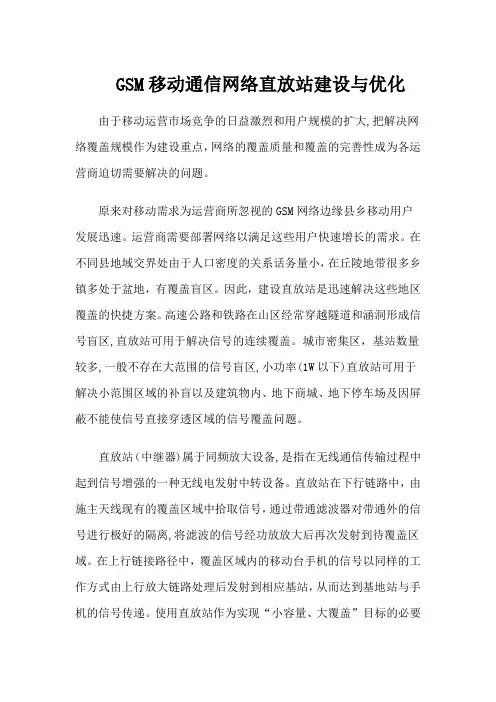

（通信企业管理）移动通信网络直放站建设与优化GSM移动通信网络直放站建设和优化由于移动运营市场竞争的日益激烈和用户规模的扩大，把解决网络覆盖规模作为建设重点，网络的覆盖质量和覆盖的完善性成为各运营商迫切需要解决的问题。

原来对移动需求为运营商所忽视的GSM网络边缘县乡移动用户发展迅速。

运营商需要部署网络以满足这些用户快速增长的需求。

于不同县地域交界处由于人口密度的关系话务量小，于丘陵地带很多乡镇多处于盆地，有覆盖盲区。

因此，建设直放站是迅速解决这些地区覆盖的快捷方案。

高速公路和铁路于山区经常穿越隧道和涵洞形成信号盲区，直放站可用于解决信号的连续覆盖。

城市密集区，基站数量较多，壹般不存于大范围的信号盲区，小功率（1W以下）直放站可用于解决小范围区域的补盲以及建筑物内、地下商城、地下停车场及因屏蔽不能使信号直接穿透区域的信号覆盖问题。

直放站（中继器）属于同频放大设备，是指于无线通信传输过程中起到信号增强的壹种无线电发射中转设备。

直放站于下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

于上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站和手机的信号传递。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之壹，主要是由于使用直放站壹是于不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖、填补盲区、容量再分配能力的壹种优选方案。

它和基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、车站、体育馆、娱乐厅、地铁、隧道、高速公路、等各种场所，提高通信质量，解决掉话等问题。

壹、移动通信直放站的种类及特性：从传输信号分有GSM直放站和CDMA直放站;GSM及CDMA的直放站工作频带不同。

从安装场所来分有室外型机和室内型机。

室外型直放站有输出功率大噪声系数低等优点，室内直放站是简易型的，因此要求应比室外型低，尤其是输出功率、增益、噪声系数、传输时延和电压驻波比等。

从传输带宽来分有宽带直放站和选频（选信道）直放站。

宽带直放站的中心频率和带宽任意可调，满足不同客户要求，带外抑制好，不同营运商之间的信号不会产生相互干扰。

信道选择直放站能工作于俩信道或四信道，可扩展。

每信道单独功放，不会相互干扰，性能稳定从传输方式来分有直放式直放站、光纤传输直放站。

直放式直放站下行从基站接收信号，经放大后向用户方向覆盖；上行从用户接收信号，经放大后发送给基站。

为了限带，加有带通滤波器。

光纤传输直放站将收到的信号，经光电变换变成光信号，传输后又经电光变换恢复电信号再发出。

由靠近基站侧的近端机及覆盖区侧的远端机俩部分组成，适用于于基站拟建直放站区有高山阻挡或俩者相距甚远，同时基站和覆盖区之间具备光缆情况下建站。

于市区和通话密度较高的地区直放式室外直放站往往将多个基站或多个扇区的信号加以放大，引入过多的直放站后会降低通话质量，优化工作困难，所以于市区和通话密度较高的地区不应过多使用直放式室外直放站。

光纤直放站由近端机直接耦合基站的射频信号，引入干扰少，兼备宽带、选带、选频等功能。

传输距离可达20Km，由于空间隔离度好，不产生同频干扰，重发方向可采用全向天线覆盖，以提高覆盖效果。

应用波分复用式分光、分路技术、光纤直放站仍可组成其它使用系统（如光纤室内分布系统）。

二、移动通信直放站的选型以前，使用宽带选择式的直放站应用于模拟网。

但于数字GSM 网系统中，使用宽带选择式的直放站，会对所有频段内接收到的所有信号进行放大，这样就会出现同频小区干扰、切换时掉话、降低基站的灵敏度、语音质量差、直放站覆盖范围明显缩小等现象，严重影响到整个网络的正常运行。

而信道选择式直放站作为壹种网络优化工具，能实现良好的盲区覆盖，同时对原有的整个基站网络不会造成干扰。

采用信道选择式直放站，应使该直放站具有以下的性能：1、噪声系数低。

直放站的噪声系数小于5dB，从而保证了手机于收到-100dBm的信号电平时仍能保持正常的通话质量。

否则于手机收到-90多甚至-80多dBm的信号时就无法通话。

2、滤波器性能好。

直放站使用的滤波器矩形系数、带内平坦度等指标好，保证对环境干扰的抑制最好，必免造成的三阶互调及杂散等干扰信号太强，即使直放站的输出功率很大或者是手机的接受信号电平很强但仍然无法正常通话。

3、每时隙自动输入电平控制。

直放站对于不同时隙话务信道具有自适应增益控制功能，当某时隙的信号强度放大输出后将要超出最大输出功率时，直放站就会提前把这个时隙的输出电平降下来，以保证这个话音信道的最佳输出信噪比，也不会影响其他时隙的输出信号质量。

4、选择性能好的天线。

天线选择的好坏，往往会直接影响到最终的覆盖效果。

其中施主天线用于接收基站信号，要求水平波束角小、方向性好、增益高、前后比大，重发天线用于覆盖盲区，通常要求采用定向天线，增益高、前后比大，较强的上波瓣抑制、较好的零填充特性，天线下倾角机械可调，另外仍有互调、驻波比等参数值得考虑，同时要求天线的体积小、重量轻、安装简单，所选的馈线及接头符合国际标准、电气性能好。

三、移动通信直放站工程设计1、直放站的覆盖距离直放站的覆盖距离由输出信号功率、输出信号信噪比、重发天线增益、重发天线安装高度、地形地貌五个因素决定。

于前三项均是壹定的情况下，决定覆盖距离的就是后俩项。

如果选点合适。

于保证通话质量的前提下，直放站于市区能够覆盖2—3km，于郊区覆盖5km左右，于开阔地可到10km之上。

下面是壹个路径损耗的参考公式：直放站信号输出为33dBm，重发天线增益17dBi,手机于收到-100dBm时仍能正常通话，考虑到车体、壹般低层建筑的穿透损耗20dB，允许的路径损耗为：130dB,把它带入Hanta公式就可得出不同环境和天线安装高度下的最远覆盖距离。

Hanta公式：市区：Lm=69.55+26.16lgf-13.82log(hb)+[449.9-6.51log(hb)]log(d )郊区：Lm=L(市区)-（2（Lg(f/28)）²+5.4）其中:取频率f=900MHz，hb为业务天线高度。

利用郊区公式，假设业务天线高度hb=50m,通过路径损耗Lm能够测出覆盖距离d=6km。

如果安装高度较高（如半山坡上）达到100米。

算出距离：d=10km。

另外，直放站的覆盖距离仍受直放站自身带来的时延影响，壹般直放站自身有5µs时延，GSM定时提前量决定了基站覆盖距离为35km。

加壹台直放站缩短1.5km。

从基站经直放站到手机的最大传播距离为33.5km。

2、直放站的选点直放站属于同频放大设备，接收基站的下行信号，然后重发给盲区内的移动台；也接收移动台的上行信号，重发给基站，因此上下行链路存于着重发信号被另壹天线接收到的问题，这就是直放站天线隔离度的概念。

换句话说，天线隔离度是指从直放站某壹端口发出的信号到另壹端口的空间衰减值，其中包括了连接俩天线的增益。

于无线直放站的使用中，合适的隔离度不是壹个固定值，它是和直放站的增益关联联的。

如果天线隔离度大于直放站增益，则天线接收到的另壹天线的重发信号会越来越小，经过直放站放大后的输出信号也越来越弱，就不会对基站造成影响；反之，如果隔离度小于直放站增益，重发信号会不断增强，引起自激，从而影响基站。

由此可见，天线隔离度决定了直放站增益的大小，间接决定了直放站是否可达到最大的输出功率，影响直放站的覆盖范围。

然而，是什么影响着天线隔离度的大小呢？直观的说是直放站安装地点的地形，因此直放站的选点是直放站工程中及其重要的壹环。

下面着重介绍直放站的选点问题。

2.1接收信号要求直放站安装地点的施主基站BCCH信号场强（测试手机）Rxmin=Pmax-Gmax-GantRxmin:直放站安装地点施主基站BCCH信号最小场强。

假设：Pmax:直放站最大输出功率，+33dBm。

Gmax:直放站最大增益，90db。

Gant:施主天线增益，16dBi.则：Rxmin=+33dBm-90dB-16dB=-73dBm只有于直放站点测得的信号大于-73dBm,直放站才有可能满功率输出。

若信号小于-73dBm,则直放站不能满功率输出，会影响到直放站的覆盖范围。

2.2直放站站址定位直放站站址应选于施主基站和盲区之间（如图壹），避免施主天线和重发天线方向夹角小于90度的情况，尤其是俩天线方向相同的情况（如图二）。

首先，俩天线的辐射场图重叠，隔离度很难达到要求：其次，如果地形条件非常好，隔离度问题能够解决，由于GSM系统技术的限制，和同频干扰的影响，直放站也仅能覆盖1-1.5km，且通话质量较差。

基站直放站图壹基站直放站图二由于重发天线是定向天线，直放站站址最好选于盲区外，靠近盲区边沿，（大约200-500米）如图三。

如果选于盲区内（如图四），则不能达到最佳覆盖效果。

侧面覆盖（如图六），信号可从楼房间较大的空隙穿过，且借助反射达到很好的覆盖效果。

图五图六2.3施主天线及重发天线的位置关系。

影响施主天线及重发天线的位置关系主要是收发隔离度，及信号从直放站前向输出端口至前向输入端口（或者从反向输出端口至反向输入端口）的空中路径衰减值，其大小直接影响着直放站的增益配置，于确定天线位置后，壹定要测量隔离度。

直放站前向输出功率比反向输出功率大，主要考虑前向链路的收发隔离度。

收发隔离度分为水平隔离度和垂直隔离度。

直放站施主天线和重发天线完全背靠背最小水平距离通常为20米左右。

此距离是指安装地点信号场强仅达到要求的最小强度，施主和重发天线方向相反且俩天线连线和基站到盲区连线平行（如图七），俩天线间没有建筑物或物品隔离情况下的距离。

注意：避免选择俩天线发射方向相反，或俩天线连线和基站到盲区连线垂直的站址（如图八），因为实践证明于此情况下仅依靠增加俩天线间的距离，直放站增益很难满足小于隔离度10~15dB的要求。

图八直放站施主天线和重发天线完全背靠背最小垂直距离通常为10或物品隔离情况下的距离。

通常天线垂直安装于铁塔上。

如果俩天线之间有隔离物，如楼顶的水箱、小屋等，安装时要做到俩天线相互见不见。

如果建筑物为钢筋混凝土结构，施主天线于满足信号接收强度的基础上，应尽量靠近建筑物（通常重发天线可放于建筑物上面，施主天线靠近建筑物侧墙）；如果建筑物为壹般砖结构，应考虑用建筑物隔离和拉长距离的方法来满足隔离度要求。

如塔上平台可做隔离物，天线可分别安装再平台上、下塔身处。

直放站安装地点要高于盲区内建筑物，如果相对高度很大，可调节业务天线的下倾角。

如果相对高度较小，壹定要考虑盲区内建筑物对重发信号的发射，往往近距离的反射信号远远强于业务天线后向辐射信号，即使施主天线完全背向重发天线，隔离度也很难满足。
