悬臂拼装湿接缝施工

上海轨道交通17号线10标段悬臂拼装作业指导书中铁建大桥工程局集团第五工程有限公司二〇一五年七月目录1。

编制目的 (1)2。

编制依据 (1)3。

适用范围 (1)4.作业准备 (1)4。

1内业准备 (1)4。

2外业准备 (1)5.劳动组织 (1)6。

设备机具配置 (2)7。

技术要求 (2)8.施工工艺流程 (3)9。

梁段拼装 (3)9。

1墩顶0＃块施工 (3)9.2预制节段架设 (3)9.2.1墩顶安装悬拼架桥机 (3)9.2。

2预制节段架设拼装施工步骤 (3)9。

2.3预制梁与墩顶现浇梁湿接缝施工 (5)9.2。

4 边跨直线段预制梁架设 (5)9.2.5 中、边跨合龙施工 (6)10.施工控制 (6)11.施工注意事项 (7)12. 安全环保文明要求 (7)12.1建立安全生产责任制 (7)12。

2制定文明施工计划 (7)12.3创建良好施工环境 (7)13.质量保证措施 (8)14。

进度保证措施 (8)预应力砼连续梁悬臂拼装法施工作业指导书1。

编制目的明确连续梁悬拼施工工艺、操作要点和质量标准,规范和指导悬臂拼装施工作业，确保工程质量。

2.编制依据2。

1 相关文件要求及施工图2.2国家及上海市现行相关建筑法规2.3 悬臂拼装施工主要技术规范、标准3。

适用范围适用于预应力砼连续梁悬臂拼装法施工4.作业准备4.1内业准备4。

1.1在施工前组织技术人员认真学习桥梁实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准和验收标准。

4。

1.2组织施工人员和现场技术人员进行技术交底培训会，对参加施工人员进行上岗前技术培训.4.1。

3根据设计施工图纸，核对梁段截面尺寸、高程、轴线等技术参数。

4。

2外业准备4.2.1根据现场地形、地貌、便道、场地等资料，确定各类机具、设备进出场地线路及方法；4.2。

2根据设计图纸以及设计文件，定制运梁方案，根据现场情况进行场地硬化。

4.2.3特殊工种操作人员须经培训考核合格，并持证上岗操作。

桥梁悬臂施工法简介【摘要】】：改革开放以来，随着我国经济的发展和综合国力的增强，我国的建筑【摘要设备、建筑技术、建筑材料都有了飞速的发展，我国桥梁事业的发展也迎来了史无前例的高峰期。

悬臂施工法发明于50年代末，由于它具有技术含量高、设备投入少、施工方便等诸多优点，而且使得箱梁的应力和弯矩分布也更加合理，故悬臂施工法现已成为了各种大中桥梁建设的主要的施工工艺。

本文先简要地介绍了桥梁上部结构的几种施工方法，然后重点阐述了悬臂施工法，最后结合工程实例对悬臂施工法进行了进一步说明。

【关键词】桥梁施工悬臂施工法北汊大桥施工【正文】1桥梁施工方法桥梁施工是一项非常复杂和涉及面很广的工作，它要覆盖到土木、机械、气象、管理、计算机等多种科学领域，同时还与自然环境及人类活动密切相关，因而桥梁施工的方法也种类繁多。

另外，由于现代桥梁的类型越来越多、跨径越来越大、构件生产的预制化、结构设计方法的进步和机械设备的发展，也充分促进了桥梁施工方法的进步和发展，形成了多种多样的施工方法。

但总的来说，桥梁的施工方法可以按下列两种方式进行划分：1.1总体划分1.1.1就地浇筑法在桥位处搭设支架，在支架上浇筑桥体混凝土，当混凝土达到一定强度后拆除模板、支架，这种桥梁施工方法称之为就地浇筑法。

就地浇筑法的优点是无需预制场地，而且不需要大型起吊、运输设备，梁体的主筋可不中断，桥梁整体性好。

其主要缺点是工期长，施工质量不容易控制；对预应力混凝土梁由于混凝土的收缩、徐变引起的应力损失比较大；施工中的支架、模板耗用量大，施工费用高；搭设支架影响排洪、通航，施工期间可能受到洪水和漂流物的威胁。

1.1.2预制安装法预制安装法是在预制工厂或运输方便的桥址附近设置预制场进行梁的预制工作，然后采用一定的架设方法进行安装的一种施工方法。

预制安装法施工一般是指钢筋混凝土或预应力混凝土简支梁的预制安装，它分为预制、运输和安装三部分。

预制安装法的主要特点是：1）由于是工厂化生产，构件质量容易控制，有利于确保构件的质量和尺寸精度，并尽可能多的采用机械化施工；2）上下部结构可以平行作业，因而可缩短现场工期；3）能有效地利用劳动力，因而可以降低工程造价；4）由于施工速度快，可适用于紧急施工工程；5）将构件预制后由于要存放一段时间，因此在安装时已有一定龄期，可减少混凝土收缩、徐变引起的变形。

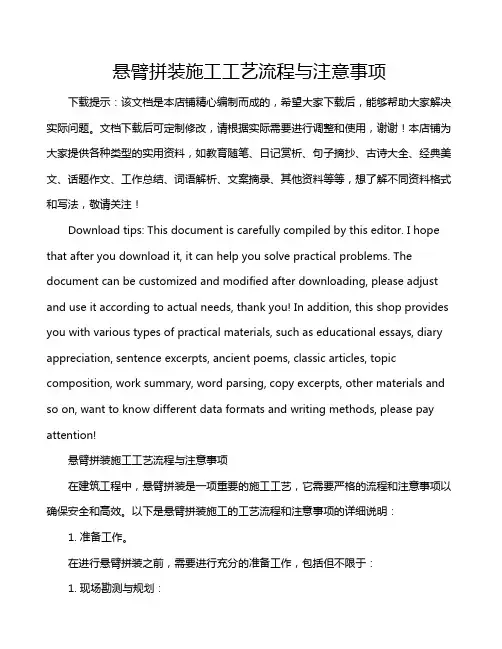

悬臂拼装施工工艺流程与注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!悬臂拼装施工工艺流程与注意事项在建筑工程中，悬臂拼装是一项重要的施工工艺，它需要严格的流程和注意事项以确保安全和高效。

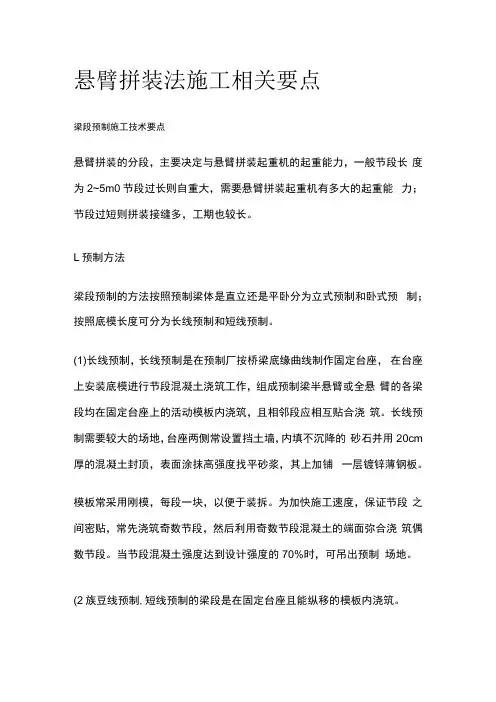

悬臂拼装法施工相关要点梁段预制施工技术要点悬臂拼装的分段，主要决定与悬臂拼装起重机的起重能力，一般节段长度为2~5m0节段过长则自重大，需要悬臂拼装起重机有多大的起重能力；节段过短则拼装接缝多，工期也较长。

L预制方法梁段预制的方法按照预制梁体是直立还是平卧分为立式预制和卧式预制；按照底模长度可分为长线预制和短线预制。

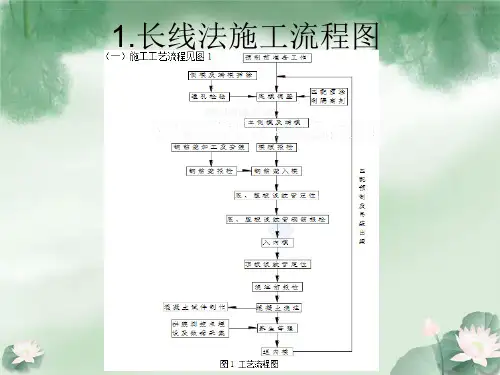

(1)长线预制，长线预制是在预制厂按桥梁底缘曲线制作固定台座，在台座上安装底模进行节段混凝土浇筑工作，组成预制梁半悬臂或全悬臂的各梁段均在固定台座上的活动模板内浇筑，且相邻段应相互贴合浇筑。

长线预制需要较大的场地，台座两侧常设置挡土墙，内填不沉降的砂石并用20cm 厚的混凝土封顶，表面涂抹高强度找平砂浆，其上加铺一层镀锌薄钢板。

模板常采用刚模，每段一块，以便于装拆。

为加快施工速度，保证节段之间密贴，常先浇筑奇数节段，然后利用奇数节段混凝土的端面弥合浇筑偶数节段。

当节段混凝土强度达到设计强度的70%时，可吊出预制场地。

(2族豆线预制,短线预制的梁段是在固定台座且能纵移的模板内浇筑。

当第一节段混凝土浇筑完成后，在其相对位置上安装下一节模板，并利用第一节段混凝土的端面作为第二节段的端模，完成第二节段混凝土的浇筑工作。

这种方法适合节段的工厂化生产，设备可周转使用，台座仅需3个梁段长，但节段的尺寸和相对位置的调整要复杂一些。

短线预制的台座除基础部分外，多采用钢结构加工制作。

2、拼接接合设置梁段拼装有全断面较接、部分较接与部分湿接，以及湿接三种形式。

两梁段全横断面靠环氧树脂粘接成全断面较接，计算时假设为剪力较。

部分较接与部分湿接时，腹板为钱接，顶板与底板通过伸出钢筋连接再现浇混凝土。

湿接时，相邻梁段间浇筑一段10~20cm宽的混凝土作为接头的连接缝，用以调整后续梁段(基准梁段)的位置，以便准确的控制其后续梁段的安装精度。

3、梁段模板、钢筋、预应力管道安装(1)模板。

按底模支架的设计图式搭设支架，在支架顶上安装底模，再安装外模及框架，然后安装端模。

桥梁预制悬臂拼装法施工图文全解导语桥梁预制悬臂拼装施工包括节段的运输、拼装及合拢等工序。

它与悬浇施工具有类似的优点，但悬臂拼桩工艺是用吊机将预制好的梁段逐段拼装，因此悬拼法还具有自己独特的优点：梁体的预制可与桥梁下部构造施工同时进行，平行作业缩短了建桥周期；预制梁混凝土龄期比悬浇法的长；预制场或工厂化的粱段顶制生产利于整体施工的质量控制。

拼装方法预制节段的悬臂梁可根据现场和设备条件采用不同的拼接方式拼装。

当桥梁靠近陆地或为陆地桥，且桥跨不高时，可采用自行式吊车或门式吊车来实现拼装。

对于河中的桥孔，也可以采用水上浮吊进行拼装。

如果桥墩很高或水中的水流很急不变在陆上、水上施工时，也可以借助各种吊机进行高空施工。

常用的拼装的方法有浮吊拼装法、悬臂吊机拼装法、连续杆件拼装法、缆索起重机拼装法和移动式导梁拼装法等。

其中以浮吊拼装法和臂吊机拼装法最为常用。

拼装施工一、接缝处理形式梁段拼接形式有全断面铰接、部分铰接与部分湿接以及湿接三种。

不同的施工阶段和不同的施工部位往往采用不同的接缝形式。

两梁段全横断面靠环氧树脂粘结构成全断面铰接，按剪力铰设计。

部分铰接与部分湿接时腹板为铰接，顶板与底板通过伸出钢筋连接再现浇混凝土。

湿接时相邻梁段间浇注一段10cm~20cm的混凝土作为接头。

用以随后调整基准梁段的位置，以便能够更加准确的控制后续梁段的安装精度。

全段面铰接和部分铰接在工程中各有优点，全断面铰接与部分断面铰接相比具有悬拼速度快、施工工序较少、无需使用特种水泥、孔道注浆容易等优点，但是部分断面铰接具有环氧树脂用量少、施工调整容易、桥梁整体性好的优点。

二、提高接缝质量措施为了弥补湿接接缝处混凝土的收缩和早强，工程中应优先采用早强微膨胀混凝土浇注。

一般情况下，20℃左右的环境温度中，24h就能够达到设计强度。

在进行全面铰接或部分铰接拼装施工前，应先在接触面涂抹多功能的环氧树脂，以保证连接面得水密性并利用环氧树脂层的厚度找平。
