八年级物理电学专题二《电流表与电压表》一.知识回顾比较项目电流表电压表用途测量电路中通过的电流测量电路两端的电压元件符号连接方式与被测用电器串联与被测用电器并联接线柱、量程及分度值选择—和0.6接线柱时，量程为0~0.6A，分度值为0.02A；选择—和3接线柱时，量程为0~3A，分度值为0.1A选择—和3接线柱时，量程为0~3V，分度值为0.1V；选择—和15接线柱时，量程为0~15V，分度值为0.5V使用时应注意①电流必须“+”进“—”出②电流表必须和被测用电器串联③被测电流不能超过电流表最大测量值，必须选择合适的量程④电流表绝对不允许直接接到电源两极，否则会造成短路，损坏电源和电流表①使用前先检查指针是否指零，如有偏差，用螺丝刀旋转表盘上的调零螺丝，将指针调至零位②电压表必须和被测用电器并联③接线柱接法正确，电流“+”进“—”出④待测电压不能超过电压表的量程时，先用大量程试触：读数先看清量程和分度值，不必估读电路化简电流表看成导线电压表看成开路二.典型例题1.如下图所示电路图中，能正确测出灯L2两端电压的是()A B C D解析：要测量灯L2两端电压，必须使电压表与灯L2并联，且电流从电压表“+”接线柱流入，从“—”接线柱流出，因此正确选项为C2.如图甲所示电流表读数为 A，图乙所示电压表读数为 V。

甲乙解析：图甲电流表的量程为0~0.6A，分度值为0.02A，读数为0.32A 图乙电压表的量程为0~15V，分度值为0.5V，读数为13.0V3.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。

观察电压表指针的偏转与接线可知：这个电池的电压是________V，______片是它的正极。

解析：观察电压表指针正常偏转，说明电流“+”进“—”出，即电源正极与电压表正接线柱相连，负极与电压表负接线柱相连，所以铜片为正极，此电压表量程为0~3V，分度值为0.1V，读数为0.5V三.自我检测1.关于电流表和电压表的使用,下列说法错误的是( )A、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触B、电压表可直接测量电源电压,而电流表不能直接接在电源两极间C、测量前都必须选择合适的量程D、都必须使电流从“+”接线柱流进电表,从“-”接线柱流出2．如图1所示，小平做实验时将电压表串联在电路中了，那么闭合开关后，会出现的情况为（）A．灯泡的灯丝烧断 B．电压表一定烧坏C．电源损坏 D．电压表指针有明显偏转图13.如图2所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（）A．甲是电流表，乙是电压表；B．甲是电压表，乙是电流表；C．甲、乙都是电流表；D．甲、乙都是电压表。

2024年中考物理专题复习—电路故障分析方法解析在电学中，用电器不工作、突然变亮或变暗或电表示数异常等，统称为电路故障。

如下图所示：电路故障分析思路：①是什么？②在哪里？③怎么分析？具体分析：一、电路断路分析1.电压表法将电压表并接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于电源电压。

但电路中的灯不亮，电流表有示数。

小结：无电流，是开路—→并接电压表，电压表有示数—→断路在接点内，且接近电源电压例1.如图电路中，电源电压为3V。

当开关S闭合时，两灯泡都不发光，且电压表V的示数为3V。

产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路解析：两灯不亮，无电流，是开路—→并接电压表，电压表最大示数3V—→断路在接点内，L1断路（开路）。

答案：C。

变式1.在电学实验中，遇到开路时，常用电压表来检测。

某同学连接了如图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U ae=3V，U ab=0，U bd=0，U de=3V，则此电路的故障可能是（）A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路答案：C。

变式2.（2023·黑龙江牡丹江）如图所示，闭合开关，说法正确的是（）A.两只小灯泡并联B.电压表测量L1两端的电压C.若L1不发光，一定是L1断路D.若L2不发光，电压表一定无示数答案：B。

2.导线法把一根导线并接到可能发生开路的地方，电路被连通，可以观察到电流表有示数，L2发光。

小结：无电流，是开路—→并接导线，电流表有示数，灯亮—→断路在接点内。

例2.如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。

某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A.e点断路B.L1开路C.电流表短路D.L2开路答案：B。

滑片向右滑动时，滑动变阻器接入电路的阻值变大，其两端的电压也变大，所以电压表示数增大，总电阻 变大，电源电压不变，所以总电流减小。 B 、并联电路里，滑动变阻器的变化不会影响另一并联电阻两端电压和通过它电流的变化，但会影响总电 流的变化。 当滑片向右移动时，滑动变阻器接入电路的阻值变大，通过它的电流变小，而上面那个电阻的电压没发生 改变，所以 A2 也不会发生变化，总电流等于支路电流之和，所以 A1 减小，电压表测总电源电压，所以 V 不变。 C、 混联电路里，把并联部分看成是一个整体，然后分情况讨论。 S 闭合，S1 断开，当滑动变阻器滑片向右移动时，这种情况是按 A 类分析，A1、A3 变小，A2 不变，V1 变小
A、电流表被烧坏；
B、电压表被烧坏；
C、两只灯会被烧坏；
D、两只灯都能发光。
4、如图 4 所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障 是（ ）
A、 电源接线接触不良； B、电流表损坏，断路，其他元件完好； C、灯 L1 发生灯丝烧断； D、灯 L2 发生短路，其他元件完好。
5、如图 5 所示为某同学做实验时的错误电路图，当闭合开关后将
（）
A、电压表指针有明显偏转； B、电压表一定烧坏；
C、灯泡 L 的灯丝烧坏；
D、电源损坏。
6、如图 6 所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=0, Ubc=0,
Ucd=6V, 则该电路的故障可能是
图 17
图 18
图 21
2、在如图 18 所示的电路图中，当开关 K 闭合时 （） A．整个电路发生短路。B.电流表示数变小。C.电流表示数不变化。 D.电流表示数变大。 3、在图 21 所示的电路中，电源电压为 6V。当开关 K 闭合时，只有一只灯泡发光，且电压表 V 的示数为 6V。 产生这一现象的原因可能是 ( ) (A)灯 L1 短路。 (B)灯 L2 短路。 (C)灯 L1 断路。 (D)灯 L2 断路。 4、如图 22 所示，当滑片 P 向右移动时 ( ) (A)电流表 A 示数不变，电压表 V 示数不变。 (B)电流表 A 示数不变，电压表 V 示数变大。 (C)电流表 A 示数变小，电压表 V 示数变大。 (D)电流表 A 示数变小，电压表 V 示数不变。 5、如图 23 所示，闭合开关 K，当滑动变阻器的滑片 P 向右移动时，电流表 A 的示数将__不变___(选填“变 小”、“不变”或“变大”)。 6．如图 24 所示电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，标有“6V，3W”的小灯泡 L 刚 好正常发光；若保持 R 不变，将 L 换成另一只标有“6V，2W”的小灯泡，闭合开关后，小灯泡消耗的实际 功率为（ ） A、大于 2W B、等于 2W C、小于 2W D、无法确定

确定故障

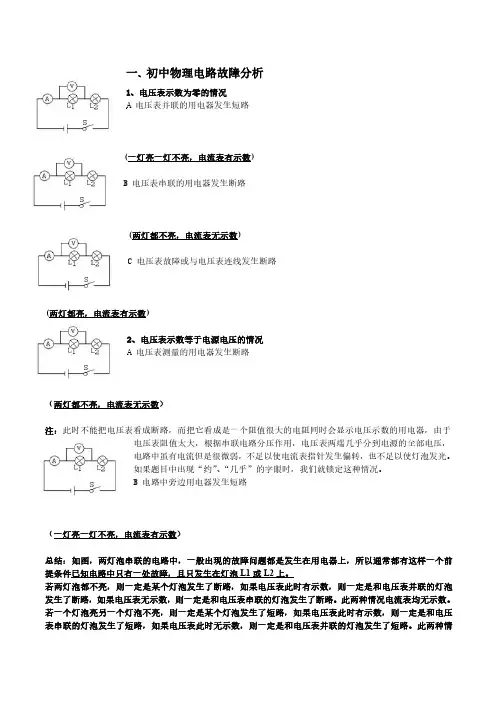

1、电路的反常现象：
A、灯泡亮度：灯泡不亮，灯泡由亮（暗）转暗（亮）或突然 熄灭，一灯不亮一灯亮。
B、电压表示数：有示数，无示数，示数变小或变大，指针不 偏转或反转，读数等于电源电压，读数不变。
C、电流表示数：示数不变或没有示数，示数变大或变小，指 针不偏转或反转。
2、各种电路故障可能的原因：
2.灯L1断路时： 电压表示数为电源电 压，电流表无示数。
L1
L2
A
V
小知识
电压表
V
无示数
V
电压表
U
测电源
1. 识别电路先摘表：
V
断路
A
导线
两灯都不亮
结合
图上指示处有断路
选项
电压表示数为0
图上指示处有断路
S
L1
L2
A
V
L1或L2断路
L2断路
S
2.
L1
L2 A
V
电流表有示数
电压表示数接 近电源电压
L1完好 断路在bd两点间
L3可能短路 bc之间断路
7. 根据
S
A
L1
L2
a
b
c
小知识
电压表无示数
V
V
电压表测电源
U
可判断出答案为： A、D
类型题
电压表 电流表（导线） 实验题 检验灯泡（家庭电路） 简单电路
1、把电池组、开关、灯泡L1和L2及若干导线组成串 联电路，并用电压表测量灯L1两端的电压，当开关闭 合时发现电压表读数为零，则可能出现的故障是[B C] A、L1的灯丝断了 B、L2的灯丝断了 C、L1发生了短路 D、L2发生了短路
