初二物理电流表和电压表练习题

中考物理总复习《用电流表、电压表测电阻、测电功率》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________1.如图甲所示，小明测量接线柱AB间镍铬合金丝的电阻．第1题图(1)如图甲，请指出小明在连接电路前，操作中的一处不妥之处：____________．(2)用笔画线代替导线将电路补充完整，使滑动变阻器滑片向右移动电阻增大．(3)实验时，将滑动变阻器的滑片从阻值最大处移到最小处的过程中，发现电流表示数逐渐变大但不超过量程，电压表始终无示数，经检查是电压表出现了故障，故障应是电压表发生了________．(4)排除故障后，第一次实验中电压表示数为0.5 V，电流表的示数如图乙所示，该示数为____A，此时合金丝的电阻为________Ω.(5)继续实验，根据测量需要及时调换电表量程，测得数据如下表．请在图丙中画出该镍铬合金丝的电流随电压的变化关系图像．实验序号1234567电压U/V0.5 1.0 1.5 2.0 2.5 3.0 3.5电流I/A/0.160.240.310.370.420.45第1题图丙(6)请推测若在该合金丝两端加4 V的电压，电流表示数最可能为________(选填“0.45 A”“0.47 A”或“0.52 A”)．2.电阻是组成电路的重要元件，在进行电路维修时，通常需要知道电阻的阻值，小雨利用电源(电压恒定不变)、电压表、电流表、滑动变阻器、开关、导线等器材测电阻R的阻值．(1)图甲是小雨连接的部分电路，请用笔画线代替导线将电路连接完整．甲乙第2题图(2)闭合开关前，滑动变阻器的滑片P应调到________(选填“A”或“B”)端．(3)闭合开关，电流表、电压表指针均发生偏转，移动滑片P，两表指针均不动．产生这一现象的原因是________________．(4)改正错误后，闭合开关，将滑片P移到某位置，记下电压表和电流表的示数．接下来的操作是________．A. 结束实验，整理器材B. 将滑片P移到另外几个位置，分别记下电压表和电流表的示数C. 换用另一个定值电阻，将滑片P移到某位置，记下电压表和电流表的示数实验次数电压U/V电流I/A电阻R/Ω110.2220.4233①第3次实验时，将滑片P移到A端，电流表的指针位置如图乙所示，此时，电流表的示数为______A，电阻为______Ω.②算出每次电阻后，为得到电阻R的阻值，还应______________．(6)小雨想利用现有器材继续测量一个阻值约为500 Ω的电阻，正确连接电路，闭合开关，移动滑片P，发现实验无法进行，原因是____________________．3.为测量一定值电阻的阻值，某实验小组选用的实验器材有：待测电阻R x、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干．第3题图(1)请你用笔画线代替导线，将图甲中的实物电路连接完整．(2)实验次数①________②________电阻R x/Ω123(3)某次测量时，电压表示数为 2.5 V，电流表指针位置如图乙所示，则电流表示数为________A，本次测得R x的阻值为________Ω.第3题图丙(4)本实验进行了多次测量，其目的与下列实验中多次测量的目的相同的是________(填字母代号)．A. 用刻度尺测量铅笔的长度B. 测量小灯泡的电阻C. 测量小灯泡的电功率(5)他们又对实验进行了拓展，利用电源(电压未知且恒定不变)、阻值已知为R0的定值电阻、电压表、开关等器材，设计了如图丙所示的电路，也测出了R x的阻值．请你完成下列实验步骤：①闭合开关S1，断开S2，读出电压表的示数为U1；②________，读出电压表的示数为U2；③待测电阻的阻值R x＝________．(用已知量和测得量的字母表示)4.小明做“测量小灯泡的电阻”实验时，使用的小灯泡额定电压为2.5 V，电源电压为3 V．小明现已连接了部分电路，如图甲所示．第4题图(1)在已连接的电路中，有一不当之处是________．(2)请用笔画线代替导线，将图甲中的电路连接完整．(3)当小灯泡正常发光时，电流表的示数如图乙所示，电流大小为________A，小灯泡正常发光时的电阻为________Ω(电阻的计算结果保留一位小数)．(4)小明的实验记录和有关计算如下表所示．从表格设计看，小明计划把四次电阻的平均值作为小灯泡的电阻值，他认为这样可以减小误差，你认为小明的做法是________(选填“正确”或“错误”)的．从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受实验序号电压U/V电流I/A电阻R/Ω电阻平均值R/Ω1 2.53 2.10.268.13 1.70.247.14 1.30.21 6.25.用图甲所示电路测量额定电压为2.5 V的小灯泡的电阻，根据实验数据绘制的小灯泡的I －U图像如图乙所示．第5题图(1)为保证实验顺利进行，应选用________(选填序号)滑动变阻器．A. “10 Ω0.5 A”B. “50 Ω0.3 A ”C. “100 Ω0.2 A”(2)用笔画线代替导线，将图甲所示电路补充完整．(3)电路连接完整后闭合开关，小灯泡不亮，电流表有示数，电压表无示数，可能是小灯泡________________________________________________________________________．(4)排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电流表示数如图丙所示，为测量小灯泡正常发光时的电阻，应将滑片向________(选填“左”或“右”)移动．(5)由图像可知，小灯泡正常发光时的电阻为________Ω；额定功率为________W.(6)由图像可知，实验过程中小灯泡的电阻是逐渐变大的，滑动变阻器接入电路的电阻是逐渐变小的，则小灯泡电阻的变化量ΔR L________(选填“大于”“小于”或“等于”)滑动变阻器电阻的变化量ΔR.6.小红和小明进行“测量小灯泡的额定功率”的实验，实验室提供的器材有：不同规格的小灯泡和滑动变阻器、1.5 V的干电池(若干)和其他常用器材．第6题图(1)图甲是小红进行实验的实物电路图，小灯泡额定电压为3.8 V，滑动变阻器的规格为“10 Ω 1 A”，请用笔画线代替导线，将图中的电路连接完整，使闭合开关时滑动变阻器连入电路的阻值最大．(2)连接好的电路闭合开关，小灯泡不亮，电流表无示数，电压表示数接近电源电压，造成电路故障的原因是________．(3)排除故障后，小红移动滑片，使电压表的示数达到小灯泡的额定电压，此时电流表的指针如图乙所示，小灯泡的额定功率为________W.(4)小明用小红的实验电路接着测量规格为“2.5 V0.3 A”小灯泡的额定功率．闭合开关，保证小灯泡发光的情况下，无论如何移动滑片，电压表示数始终高于2.5 V，为此必须对实验器材进行调整，下列措施可行的是：________、________．(填字母代号)A. 换最大阻值较小的滑动变阻器B. 串联定值电阻C. 减少电池个数D. 增加电池个数7.如图甲所示是小明同学测定额定电压为2.5 V，额定功率不大于1 W的小灯泡功率的实物连接图．第7题图(1)在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处：①__________________________；②__________________________．(2)改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是________(填写选项中的字母) .A. 小灯泡短路B. 连接小灯泡的导线接触不良C. 滑动变阻器接入电路的电阻过大(3)小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上(如图乙所示)．下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容：次数小灯泡两端电压U/V通过灯丝电流I/A小灯泡的电功率P/W123恒定为3 V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为________W.8.小兵同学通过实验测量灯泡L1、L2的额定功率，L1、L2分别标有“2.5 V”和“3.8 V”字样，电源电压恒为6 V，电压表只有0～3 V量程可以用．(1)如图甲所示，是小兵设计的测L1额定功率的实验电路图，请在图乙中用笔画线代替导线，完成实物电路的连接(要求滑片向A端移动灯泡变亮)．第8题图(2)连好电路后，按实验规范操作，先把滑动变阻器的滑片P移到________(选填“A”或“B”)端，然后闭合开关S，小兵发现L1不发光，电流表有示数，电压表无示数，则电路的故障可能是L1________(选填“断路”或“短路”)．(3)排除故障后，按实验规范操作，刚闭合开关S时，电压表示数为1 V，电流表示数如图丙所示，读数为________A，滑动变阻器的最大阻值为________Ω；调节滑片P得到表一中的数据，L1的额定功率为________W.表一：实验数据实验次数123电压(V) 1.0 2.5 2.8电流(A)0.300.32(4)212S 时，电压表示数为1.5 V，接着小兵发现该电路无法完成测量，于是设计了一个新方案：把电压表改接到滑动变阻器两端，只需调节滑片P使电压表示数为________V，L2就会正常发光．9.实验室购买了一批小灯泡，小丽同学发现其中有一只小灯泡上面标有“2.5 V”字样，她想知道其额定功率，如图甲所示是她利用实验器材连接的部分电路．第9题图(1)请你用笔画线代替导线，将图甲所示的实物电路连接完整．(要求滑片向右移动时，小灯泡变亮)(2)正确连接电路后，闭合开关，发现灯泡不亮，但电压表和电流表均有较小示数，下一步的操作是________(选填下面的字母)． A. 移动滑片，观察小灯泡是否发光 B. 更换灯泡C. 检查电路，对接线柱进行加固(3)如图乙是小丽根据实验数据绘成的I －U 图像，由此可知小灯泡的额定功率是________W. 分析I －U 图像可知灯泡的电阻发生了改变，请分析原因是________________________________________________________________________.(4)在实验过程中，电流表出现了损坏，为了测出小灯泡的额定功率，小丽向老师要了一个阻值为R 0的定值电阻，设计了如图丙所示的电路，请将以下实验步骤补充完整．①闭合开关S ，将S 1拨到触点________(选填“1”或“2”)，移动滑片，使电压表的示数为________V ；②再将S 1拨到另一触点，保持滑片的位置不变，读出电压表的示数U ； ③小灯泡的额定功率：P 额＝________________(用已知量和测量量表示)．参考答案1 (1)开关未断开 (2)如答图甲所示 (3)断路 (4)0.08 6.25 (5)如答图乙所示 (6)0.47 A甲 乙第1题答图2. (1)如答图所示 (2)B (3)滑动变阻器短路或同时连接下边两个接线柱 (4)B (5)①0.6 5 ②求平均值 (6)滑动变阻器的最大阻值太小第2题答图3. (1)如答图所示 (2)①电压U /V ②电流I /A (3)0.5 5 (4)A (5)②闭合开关S 1、S 2 ③（U 1－U 2）R 0U 24. (1)开关闭合 (2)如答图所示 (3)0.28 8.9 (4)错误 温度第4题答图5. (1)B (2)如答图所示 (3)短路 (4)右 (5)100．625 (6)小于第5题答图6. (1)如答图所示 (2)小灯泡断路 (3)1.14 (4)B C第6题答图7. (1)①电压表选用0～15 V 量程 ②滑动变阻器没有按“一上一下”的原则串联在电路中(或电流表的正、负接线柱接反) (2)C (3)小灯泡的发光情况(或小灯泡的亮度) 0.30 0.75 (4)0.458. (1)如答图所示 (2)B 短路 (3)0.2 25 0.75 (4)2.2第8题答图9. (1)如答图所示 (2)A (3)0.625 灯泡的电阻随着温度的升高而增大 (4)①2 2.5 ③2.5 V ×U －2.5 VR 0。

《电流表和电压表应用》专题训练一．选择题（共13小题）1．小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路3．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路4．如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路5．如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障6．如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路7．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接8．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路9．如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路10．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路11．如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了12．如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开13．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二．填空题（共17小题）14．在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是；乙处是．15．如图所示，甲是，乙是，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）16．如图所示，空缺电路的甲处是，乙处是（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．17．在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中是电流表，是电压表；若L1与L2并联，则电路中是电流表，是电压表．18．如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为表，b为表，c为表．19．在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是（串联╱并联）的，此时A表读数为流经（R1/R2）的电流表；A表和B表都是（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．20．如图所示的电路，若在甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均能发光，则甲接表，乙接表．21．如图，L是灯泡，要使两灯均正常发光，（1）请在“○”处填入电流表、电压表对应的符号．（2）正确连接后两灯是（“串”或“并”）联的．22．如图所示的电路里，在圆圈中连接适当电表，使灯L1和L2并联且都能发光，那么①应是表，②是表，③是表．23．在如图所示电路的○里填上适当的电表符号，使之成为正确的电路．24．如图所示，将电流表“A”或电压表“V”的符号填入相应的圆圈内，当开关S闭合后，要使小灯泡L1、L2并联．25．如图所示，1、2、3是三个电表（电流表或电压表），若要求灯泡L1、L2串联，则是电流表，是电压表；若要求灯泡L1、L2并联，则是电流表，是电压表．26．如图所示，当闭合S，L1和L2均能发光，三个电表均有示数．若使L1和L2组成并联电路，则a表是表，b表是表，c表是表．27．常见的电路图元件符号：电源、开关、灯泡、定值电阻、滑动变阻器、电动机、电流表、电压表、交叉相连导线．28．如图所示，A是表，B是表，C是表，D是表．29．如图所示，灯泡L1、L2均能正常发光，电路图中“○”处的a是表，b是表，c 是表．30．如图所示，在○内填上是电流表或电压表，并标上“+”、“﹣”接线柱．参考答案与试题解析一．选择题（共13小题）1．（2017•诸城市模拟）小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路【分析】根据电路图可知，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路，然后根据电压表有示数确定电路断路的位置．【解答】解：两灯泡串联，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路；因为电压表有示数，说明灯L2断路．故选D．【点评】串联电路的特点是：各用电器工作状态互相影响，一个用电器断路，其它用电器都不能工作；一个用电器不工作，其它用电器能工作，故障只能是此用电器短路．2．（2016•德阳）如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路．【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错；B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错．故选C．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障：电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．3．（2016•福州）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路【分析】根据电路图可知，两灯泡并联，电流表A测量L2电流，电压表测量L2两端电压；（1）根据电流表和电压表测量的对象确定有示数的仪表，从而判断电路故障；（2）先确定电路故障，然后逐一分析．【解答】解：A、若L1开路，只有L2发光，电流表、电压表都有示数，故A不符合题意；B、若灯L1短路，L2也同时被短路，两灯都不发光，两电表也都无示数，故B不符合题意；C、若L2开路，灯L1发光，电流表无示数，电压表有示数，故C符合题意；D、若L2短路，灯L1也同时被短路，两灯都不发光，两电表也都无示数，故D不符合题意．故选C．【点评】要学会使用电流表、电压表来判断电路中的故障，学会从现象中分析原因．4．（2016•宜昌）如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡串联，电压表测L2两端的电压，电流表测电路中的电流，电压表示数增大说明电压表两接线柱与电源之间是通路，突然两电灯熄灭、电流表示数几乎为零说明电路断路，即电压表并联部分断路．【解答】解：A、灯L1被短路时，电路中有电流，电压表有示数，灯L2亮，与题意不符，故A错误；B．灯L2被短路时，电路中有电流，电压表有示数，灯L1亮，与题意不符，故B错误；C．灯L1断路，电路中无电流，电压表示数为零，电流表示数为零，两灯泡不亮，与题意不符，故C错误；D．灯L2断路，电路中无电流，灯不亮，电压表有示数且等于电源电压，电流表无示数，与题意相符，故D正确．故选D．【点评】用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压表没有示数，则可能是所并联的地方短路或其他地方开路了．5．（2016•镇江）如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障【分析】用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】解：用电压表检测时，发现AB间电压不为零，说明电源完好；AD间的电压不为零，说明AD间有断路或灯泡短路．A、若小灯泡短路，则AB、AD、AF间电压表都有示数，故A不符合题意；B、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数，故B不符合题意；C、已知导线及各处连接完好，故测HG间的电压和AF间的电压相同，因AF间电压表无示数，所以滑动变阻器不可能断路，故C不符合题意；D、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数‘若要判断变阻器和灯泡是否同时断路，所以需要将电压表两端接G、B，若电压表有示数则说明有微弱电流从电源正极经过滑动变阻器再经过电压表回到电源负极，说明变阻器是通的是好的；若电压表无示数则说明滑动变阻器断路．这样就能判断灯泡和滑动变阻器是否同时断路，故D符合题意．故选D．【点评】此题主要考查了用电压表判断电路故障的一种方法，在已判断是开路的情况下，当电压表有示数时说明电压表之间的部分可能发生了断路．6．（2016•广西）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路【分析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表的正负接线柱与电源两极相连．【解答】解：闭合开关后两灯都不亮，说明电路故障为断路，故排除AC．将电压表分别接在a、b两端和c、d两端时，电压表示数为零，说明电压表的正负接线柱不能与电源两极相连，说明电流表和L2之外有断路故障，故排除D．将电压表接到b、c两端时，电压表有明显示数，说明电压表的正负接线柱与电源两极相连，所以电流表、灯L2完好，故障为灯L1断路，B项正确．故选B．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．7．（2016•乐山）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，据此判断故障所在．【解答】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测量电路电流；闭合开关S后，两灯均不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1断路．故选A．【点评】根据电压表的示数判断电路故障：若电压表有示数，说明电压表与电源能相通，与电压表并联的用电器可能有断路故障；若电压表无示数，说明电压表被短路或与电源不能相通．8．（2016•成都）某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障．【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在AB两端时，发现甲不亮，乙亮，说明电路通路，两灯泡不可能短路，乙不可能断路；同时因导线与并联在BC两端时，灯均不亮，说明灯甲不可能短路，只能为灯甲发生了断路（开路）．故选B．【点评】本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础．9．（2016•湖南校级模拟）如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明不可能发生短路，只能是一灯断路．【解答】解：A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光．此选项不符合题意；B 如果灯L2断路，导线接触b、c两点时，L1会发光．此选项不符合题意；C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光．此选项符合题意；D 如果灯L2短路，L1会发光．此选项不符合题意．故选C．【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路．10．（2016•通辽模拟）如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【分析】如图所示，两灯泡并联，电流表测量的是灯L2中电流，电压表测量的是灯L1两端的电压，也就是灯L2两端的电压，即电源电压．根据电流表、电压表在电路中的特征逐一进行判断．【解答】解：A、灯L1断路，则电压表直接测电源电压，并且示数不变．L2支路不受影响，故电流表示数不变，符合题意．B、灯L2断路，则电流表被断路，电流表无示数．不合题意．C、灯L1短路，则电压表与导线并联，则电压表被短路，电压表无示数，不合题意．D、灯L2短路，则电流表直接与电源两极相连，会损坏，不合题意．故选A．【点评】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．11．（2016•新泰市二模）如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，只能是电路断路．【解答】解：A、如果电流表坏了或接触不良实际没有接入电路，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；B、如果从A到L1到b部分电路中的某处出现了断路，灯泡不亮，电流表无示数，电压表测量电源电压有示数．此选项符合题意；C、如果灯L2灯丝烧断或与灯座接触不良，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；D、如果电流表，灯L1、L2都坏了，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意．故选B．【点评】电路故障问题是电学试题中经常考查的内容．解决的关键是采用“排除法”将每一选项逐一代入题干，检查是否符合题意，最终确定正确选项．12．（2016•玉林一模）如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开【分析】电路故障要么短路、要么断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；先根据一盏灯突然变亮确定电路的故障，然后再根据电压表示数的变化确定故障的具体位置．【解答】解：当开关S闭合后，灯L1、L2均发光，电压表有示数，过一会儿一盏灯突然变亮，说明电路中电流变大，因此电路发生短路现象；又因为电压表示数变大，所以L2灯短路．故选B．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．13．（2016•建湖县一模）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡并联，电流表测灯L2的电流，电压表测并联电路两端电压．根据电流表、电压表在电路中特征逐一进行判断．【解答】解：A、如果灯L1短路，将发生电源短路，两个灯泡都不发光，不符合题意；B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电流表，不符合题意；C、如果灯L1断路，此时电路为L2的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过L2的电流不变，即电流表的示数不变，符合题意；D、如果灯L2断路，将没有电流通过L2，即电流表示数为零，不符合题意．故选C．【点评】此题考查了用电流表、电压表来判断电路故障，根据电路特点能判断出电路中电流、电压的变化．二．填空题（共17小题）14．（2015秋•璧山县校级期中）在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是电池组；乙处是开关．【分析】电路中的电流都是从电源正极出发，经过开关与用电器，最后回到电源的负极，电路图所表电流的方向，判断出电源与开关的位置，及电源的正负极，然后作图．【解答】解：由图所示可知，如果电源在乙处，开关在甲处，则闭合开关时，灯泡L1被短路，所以电源应该在甲位置，乙处是开关．故答案为：电池组；开关．【点评】此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．15．（2014•福田区校级模拟）如图所示，甲是小灯泡，乙是电流表，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）【分析】根据并联路的特点进行分析，使电流从电源正极流出时分为两路，分别进两个灯泡，故可判断出甲、乙中的元件．【解答】解：电流从正极流出，分别流入两个灯泡，因此乙为电流表，甲为小灯泡．故答案为：小灯泡；电流表．【点评】解决本题的关键：一是会根据并联电路的特点设计串并联电路，二是会根据电流表在电路中的作用选择电流表的位置．16．（2016秋•东海县校级月考）如图所示，空缺电路的甲处是电流表，乙处是电源（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．【分析】解答此题从以下知识点入手：①电流从电源的正极出发，最后回到电源的负极．②在电路中，电流表相当于导线，电阻接近于零；电压表相当于断路，电阻特别大．③串联电路只有一个通路，电路无分支；并联电路包括两部分：干路和支路．【解答】解：要使两只灯泡并联，电流分两支，一支经L1，另一支经L2，然后共同回负极，在电路中，电流表相当于导线，故甲为电流表，乙为电源即可．故答案为：电流表；电源．【点评】此题考查的是电流表和电压表的连接方法及串并联电路的区别，属于基本技能的考查，知道串并联电路的特点和电流表、电压表的使用方法，是正确解答此题的关键．17．（2016•长春二模）在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中2是电流表，1和3是电压表；若L1与L2并联，则电路中1和3是电流表，2是电压表．【分析】电压表要和被测用电器并联，电流表要和被测用电器串联；串联电路中，电流的路径只有一条；并联电路中，电流有多条路径．【解答】解：闭合开关，要让灯泡L1和L2串联，电流的路径只有一条，电流从正极流出，经过电表2和灯泡L2，L1，所以2是电流表，1和3分别是电压表．要使灯泡L1、L2组成并联．则电路中的电流有两条路径．则电流分别流入灯泡L1、L2；所以1、3电表应是相当于导线的电表，即电流表，2电表应是相当于开路的电表，即2是电压表．故答案为：2；1和3；1和3；2．【点评】本此题考查的是电流表和电压表的正确连接，是电学的基础，需要熟练掌握，是一道中档题．18．（2015•无锡模拟）如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为电压表，b为电压表，c为电流表．【分析】根据电压表一定要并联在电路中，电流表一定要串联在电路中分析即可．【解答】解：闭合开关，三灯均发光．若a为电流表，则灯泡L2不发光，故a为电压表，电流表一定要串联在电路中；若b为电流表，则灯L1不发光，故b为电压表，若C为电压表，则三灯均不发光，故c为电流表，如下图所示：故答案为：电压；电压；电流．【点评】电压表、电流表是使用有相似的地方，比如：电流都是从正极流入，负极流出；也有不同的地方，比如：电流表在电路中相当于导线，则必须要串联；电压表在电路中相当于开路，则必须要并联．19．（2015•射阳县一模）在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是并联（串联╱并联）的，此时A表读数为流经R1（R1/R2）的电流表；A表和B表都是电流表（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．。

AVL 1 L 2 S 1 S 2 S 3电流表与电压表的使用1、如图1所示的电路中，电压表V 1、V 2和V 3分别测量的是______、______和______两端的电压；如果电压表V 1、V 2的示数分别为6V 和4V ，那么电压表V 3的示数为_____V 。

2、下图中电源电压保持不变，当开关S 1断开S 2接通时，电压表示数为4.5伏；当开关S 1接通S 2断开时，电压表示数为3伏；则L 1和L 2两端电压分别是 。

3、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。

（3）电流表A 2测通过 的电流。

（4）电压表测量V 1测 两端的电压。

（5）电压表测量V 2测 两端的电压。

4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1） 闭合开关S 1和S 2，断开S 3，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（2） 闭合开关S 3，断开S 1和S 2，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（3） 闭合开关S 2和S 3，断开S 1，则L 1是 路 ，L 2是 路，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（4） 闭合开关S 1、S 2和S 3，则电路是 ，发光情况是L 1 ，L 2 ，电流表的示数是 电压表的示数是 。

LV2 A1 A2 V1 R5、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L 1、L 2是 联，电流表A 测通过 的电流。

电压表V 测量两端的电压。

（2）如图2，电灯L 1、L 2A 测通过 的电流。

电压表V 测量 两端的电压。

（3）如图3，电灯L 1、L 2是 联。

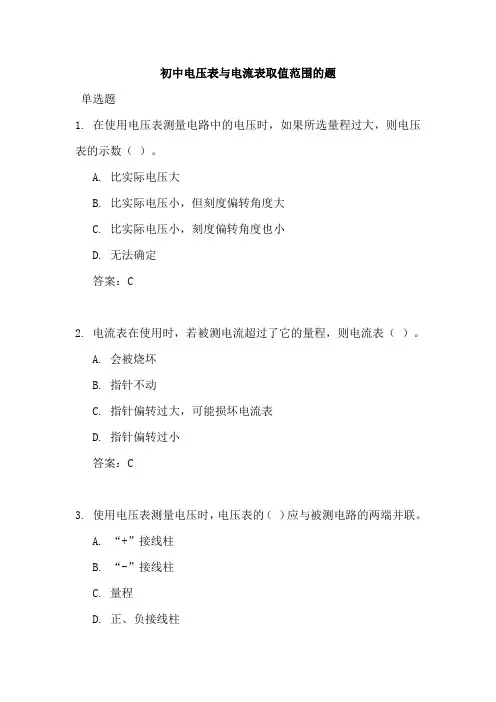

初中电压表与电流表取值范围的题单选题1. 在使用电压表测量电路中的电压时，如果所选量程过大，则电压表的示数（）。

A. 比实际电压大B. 比实际电压小，但刻度偏转角度大C. 比实际电压小，刻度偏转角度也小D. 无法确定答案：C2. 电流表在使用时，若被测电流超过了它的量程，则电流表（）。

A. 会被烧坏B. 指针不动C. 指针偏转过大，可能损坏电流表D. 指针偏转过小答案：C3. 使用电压表测量电压时，电压表的（）应与被测电路的两端并联。

A. “+”接线柱B. “-”接线柱C. 量程D. 正、负接线柱答案：D4. 电流表在使用前，应首先检查指针是否指在（）刻度线上。

A. 最小B. 最大C. 零D. 任意答案：C5. 在使用电流表测量电流时，如果指针向左偏转，这可能是因为（）。

A. 电流表的正负接线柱接反了B. 电路中的电流过大C. 电路发生了断路D. 电流表量程选小了答案：A填空题1. 电压表应与被测电路____联，电流表应与被测电路____联。

答案：并；串2. 使用电流表时，被测电流不能超过电流表的____，在不能预先估计被测电流大小的情况下，要先用____量程进行试触。

答案：量程；大3. 电压表在使用时，应与被测电路____联，且要让电流从电压表的____接线柱流入，从____接线柱流出。

答案：并；“+”；“-”4. 电流表在使用时，如果指针偏转超过了最大刻度值，这是因为所选的____过小；如果指针偏转角度过小，这是因为所选的____过大。

答案：量程；量程5. 在使用电压表测量电压时，如果所选量程过小，则电压表的指针会____，可能会损坏电压表。

答案：超过最大刻度值简答题1. 描述一下在使用电压表和电流表时，如何选择合适的量程。

参考答案：在使用电压表和电流表时，应先估计被测电路中的电压或电流的大小，然后选择合适的量程。

如果所选量程过小，可能会导致指针偏转超过最大刻度值，从而损坏仪表；如果所选量程过大，虽然不会损坏仪表，但指针偏转角度会很小，读数不准确。

电压表和电流表的使用一、根底知识: 电流电流的形成：电荷定向挪动形成电流。

电流的大小叫做电流强度，简称电流，符号I ，方向：规定正电荷定向挪动的方向为电流的方向。

在一个闭合电路中，在电源外部电路〔外电路〕，电流从电源的正极流出，经过用电器流向电源的负极，在电源内部电路〔内电路〕，电流从电源的负极流回正极。

电流的定义：单位时间是通过导体横截面的电量。

电流定义式：tqI = 〔其中q 为通过导体横截面的正、负电荷电量的绝对值之和〕电流的单位：安培，简称安，单位符号用A 表示。

A mA A μ631011011⨯=⨯=电压水压是形成水流的原因——电压是电荷定向挪动形成电流的原因；水泵的作用是将低处的水搬运到高处，是提供水压的设备——电源的作用通过非静电力做功把电荷从电源负极搬回正极，维持两极之间的电压。

电压用符号U表示。

在国际单位制中，电压的单位是伏特，简称伏，用符〕号V表示。

电压的单位还有千伏〔KV〕、毫伏〔mV〕、微伏〔V 一些电压值：电子手表用的电池电压V；一节干电池的电压V；一个蓄电池的电压2V；人体的平安电压不高于36V；家庭电路的电压220V；工厂动力用电的电压380V；发生闪电时云层间的电压可达108V。

二、电流表的使用：认识电表2、电压表与电流表在使用上的一样点和不同点一样点不同点电表的读数例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中假如接入电路的“+〞和“”两个接线柱，那么表的示数为_____，假如接入电路的是“+〞和“-3”两个接线柱，那么表的示数为_____. 在乙图中，假设选用的量程为0～15 V，那么表的示数为_____，假设选用的量程为0～3 V，那么表的示数为_____.解：在甲图中，假设选用的量程为，那么最小分度为，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为。

假设选用的量程为3A，那么最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。

专题训练(三)含电流表和电压表的电路分析►类型一分析含表电路1．关于如图所示电路，以下分析正确的是()A．灯L1、L2串联B．电流表测通过L1的电流C．电流表测通过L2的电流D．电流表测干路电流2．在如图所示的电路连接中，下列说法正确的是()A．灯泡L1和L2并联，电流表测的是通过L1支路的电流B．灯泡L1和L2并联，电压表测的是电源电压C．灯泡L1和L2串联，电压表测的是L2两端的电压D．灯泡L1和L2串联，电压表测的是L1两端的电压3．在如图所示的电路中，灯泡L1和L2是________(选填“串联”或“并联”)连接的，其中电流表A1测量通过________的电流，电流表A2测量通过________的电流．4．如图所示的电路中，开关S闭合后，电流表A1的示数为0.4 A，电流表A2的表盘、指针位置与电流表A1的一致，则通过L1的电流为________A，通过L2的电流为________A.5．如图所示电路中，灯泡L1和L2是________(选填“串联”或“并联”)连接的，其中电压表V1测量________两端电压，电压表V2测量________两端电压．6．如图所示，电源两端电压不变，当开关S闭合后，电压表V1的示数为7 V，电压表V3的示数为4 V，则电压表V2的示数为________V.7．如图所示电路中，电源电压为3 V，开关S闭合后，电压表的示数为2 V，则R2两端的电压为________V．若电阻R1发生断路，则电压表的示数是________V.►类型二电表示数变化问题8．如图所示的电路中，开关S由断开到闭合的过程中()A．灯L1亮度不变，电流表示数变大B．灯L1亮度变暗，电流表示数变大C．灯L1亮度不变，电流表示数不变D．灯L1亮度变亮，电流表示数变小9．如图所示，电路中电源电压不变，闭合开关S后，下列说法正确的是()A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数不变C．电压表示数不变，电流表示数变大D．电压表示数不变，电流表示数不变10．如图所示的电路中，开关S闭合后电压表的示数与闭合前相比，将()A．不变B．增大C．减小D．无法确定►类型三填合适的电表11．如图所示电路中，a、b是电表．闭合开关，要使两灯发光，则a表是________表，b表是________表．12．如图所示，甲、乙是电表，闭合开关后两灯均能发光，则甲为________表，乙为________表．13．如图所示电路中，1、2、3是三个电表．闭合开关S，若灯L1与L2串联，则________是电流表，________是电压表；若灯L1与L2并联，则________是电流表，________是电压表．14．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压．为使L1与L2串联，以下做法正确的是()A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表►类型四电表的综合使用15．如图甲、乙、丙、丁所示，将电压表和电流表接入电路，请说明闭合开关后这几种接法可能出现的情况．(1)图甲：_____________________________________________.(2)图乙：_____________________________________________________.(3)图丙：_________________________________________________________.(4)图丁：______________________________________________________.16．如图所示，闭合开关S后，电路中最容易损坏的是()A．灯泡L B．电流表AC．电压表V1D．电压表V2►类型五利用电流表、电压表判断电路故障17．小强同学在“探究串联电路电流规律”的实验中，按图连接好电路，闭合开关S 后，观察到两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察到电压表、电流表均无示数；将电压表接到a、b两点，观察到电压表有明显示数，而电流表示数几乎为零．则电路故障可能是()A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路18．如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变．出现这一现象的原因可能是()A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路。

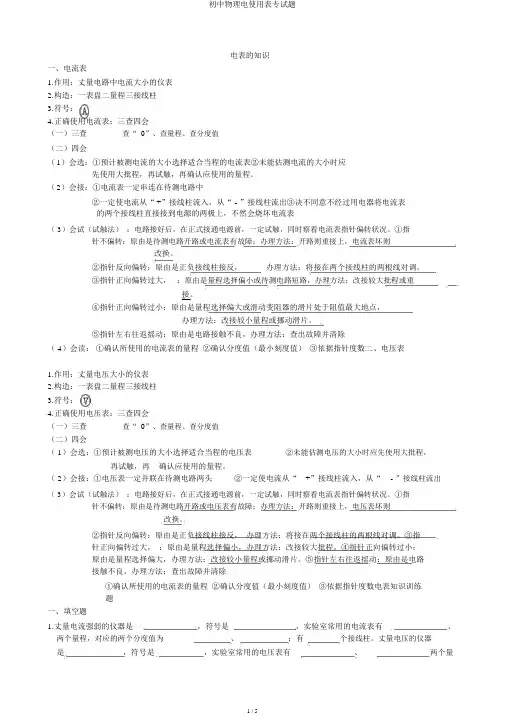

电表的知识一、电流表1.作用：丈量电路中电流大小的仪表2.构造：一表盘二量程三接线柱3.符号：4.正确使用电流表：三查四会（一）三查查“ 0”、查量程、查分度值（二）四会（1）会选：①预计被测电流的大小选择适合当程的电流表②未能估测电流的大小时应先使用大批程，再试触，再确认应使用的量程。

（2）会接：①电流表一定串连在待测电路中②一定使电流从“+”接线柱流入，从“ - ”接线柱流出③决不同意不经过用电器将电流表的两个接线柱直接接到电源的两极上，不然会烧坏电流表（ 3）会试（试触法）：电路接好后，在正式接通电源前，一定试触，同时察看电流表指针偏转状况。

①指针不偏转：原由是待测电路开路或电流表有故障；办理方法：开路则重接上，电流表坏则改换。

②指针反向偏转：原由是正负接线柱接反，办理方法：将接在两个接线柱的两根线对调。

③指针正向偏转过大，：原由是量程选择偏小或待测电路短路，办理方法：改接较大批程或重接。

④指针正向偏转过小：原由是量程选择偏大或滑动变阻器的滑片处于阻值最大地点，办理方法：改接较小量程或挪动滑片。

⑤指针左右往返摇动：原由是电路接触不良，办理方法：查出故障并清除（ 4）会读：①确认所使用的电流表的量程②确认分度值（最小刻度值）③依据指针度数二、电压表1.作用：丈量电压大小的仪表2.构造：一表盘二量程三接线柱3.符号：4.正确使用电压表：三查四会（一）三查查“ 0”、查量程、查分度值（二）四会（ 1）会选：①预计被测电压的大小选择适合当程的电压表②未能估测电压的大小时应先使用大批程，再试触，再确认应使用的量程。

（ 2）会接：①电压表一定并联在待测电路两头②一定使电流从“+”接线柱流入，从“- ”接线柱流出（ 3）会试（试触法）：电路接好后，在正式接通电源前，一定试触，同时察看电流表指针偏转状况。

①指针不偏转：原由是待测电路开路或电压表有故障；办理方法：开路则重接上，电压表坏则改换。

②指针反向偏转：原由是正负接线柱接反，办理方法：将接在两个接线柱的两根线对调。

一．选择题（共13小题）1．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路．若开关闭合，其后果是（）A．电压表不会烧坏，电流表可能烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．两表会被烧坏2．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大3．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“-”接线柱流进D．电压表的量程改变后，每小格表示的值仍保持不变4．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的5．如图所示的电路，合上开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数6．图是测定小灯泡电功率（小灯泡的电流和电压）的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因可能是（）A．滑动变阻器短路B．滑动变阻器连入电阻值过大C．灯泡断路D．灯丝电阻值过大7．如下图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（）A．B．C．D．8．如下图所示的各电路图中，电压表能测L1灯两端电压的是（）A B C D9．要直接测定灯泡L2的电压，在下列几种电路中正确的是（）A．B．C．D．10．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数11．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（）A．a、b之间，a与电压表“+”接线柱连接B．a、b之间，b与电压表“+”接线柱连接C．c、d之间，c与电压表“+”接线柱连接D．c、d之间，d与电压表“+”接线柱连接12．如图所示，电阻R1与R2并联，现用电流表分别测量通过电阻R1与R2的电流并用电压表测电阻R1两端的电压，图中（）A．只有③是电流表B．①、③是电压表，②是电流表C．①、②是电流表，③是电压表D．①、③是电流表，②是电压表13．关于电压表的使用，下列叙述中错误的是（）A．电压表要并联在被测电路两端B．被测电压不要超过电压表的量程C．要使电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上二．填空题（共7小题）14．如图所示的电路中，L1和L2是两只标有“6V 3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是表，b 表，a表的示数是．15．使用电流表时应将它在被测电路中，所测电流不得超过它的．必须使电流从它的接线柱流进，接线柱流出．（选填“+”或“-”）．16．电流的符号是，单位是；测量电流的仪表是，它的使用规则是：①要联在电路中；②使电流从接线柱入，从接线柱出；③被测电流不要超过电表的；在不知被测电流的大小时，应采用的方法选择量程．④绝对不允许不经过用电器而把电流表连到．实验室中常用的电流表有两个量程：①、②．17．如图所示，电源电压一定，电键S1闭合、S2断开，电压表测量电阻（选填“R1”或“R2”）两端的电压．如果不更换实验器材，要使电压表和电流表的示数均增大，可行的方法为：．18．小灯泡两端的电压大小可以用测量，使用时，必须将其在待测电路两端，并使电流从接线柱流入电压表，从接线柱流出电压表，使用电压表时要注意选择合适的．由三节干电池串联起来作电源，则应选用（选填“0～3V”或“0～15V”）的量程来测电池组的电压．19．如图所示，电压表V1的读数为3V，V2的读数为4V，若电源电压为6V，则灯L1两端的电压为，灯L2两端的电压为，灯L3两端的电压为．20．如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．例题一在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。

电压表电流表练习题1. 题目一：电流的测量a) 将电流表的两个测试引线连接到待测电路中。

b) 仔细观察电流表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算通过电路的电流值。

d) 关闭电路，断开电流表的连接。

2. 题目二：电压的测量a) 将电压表的两个测试引线连接到待测电路中。

b) 仔细观察电压表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算待测电路的电压值。

d) 关闭电路，断开电压表的连接。

3. 题目三：串联电路中电流的测量a) 将电流表的两个测试引线连接到串联电路的适当位置。

b) 打开电路，记录并计算通过串联电路的电流值。

c) 关闭电路，断开电流表的连接。

4. 题目四：并联电路中电压的测量a) 将电压表的两个测试引线连接到并联电路的适当位置。

b) 打开电路，记录并计算并联电路的电压值。

c) 关闭电路，断开电压表的连接。

5. 题目五：交流电流和电压的测量a) 将交流电源与测量仪器连接。

b) 设置测量仪器为交流模式，并选择适当的量程档位。

c) 打开电路，记录并计算交流电路的电流和电压值。

d) 关闭电路，断开测量仪器的连接。

6. 题目六：欧姆定律的应用a) 观察电路图和给定的电阻值。

b) 根据欧姆定律，运用公式 V = I * R 计算电压值。

c) 根据欧姆定律，运用公式 I = V / R 计算电流值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

7. 题目七：测量未知电阻a) 将电阻表的两个测试引线连接到待测电阻上。

b) 观察电阻表的量程，并选择适当的档位。

c) 读取并记录待测电阻的数值。

d) 关闭电路，断开电阻表的连接。

8. 题目八：电阻的串联和并联a) 观察电路图和给定的电阻值。

b) 根据串联电阻的计算公式，计算总电阻值。

c) 根据并联电阻的计算公式，计算总电阻值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

以上为电压表和电流表的练习题，通过实际操作和计算，可以提高对电流和电压的测量技能，并巩固欧姆定律和串并联电阻的计算方法。
