城市轨道交通能源管理系统设计与实施摘要：城市轨道交通能源管理系统EMS(Energy Management System)，主要用于城市轨道交通各类用电设备的节能管理与管控。
本文论述了能源管理系统的设计与实现，整个系统采用分布式布置、集中管理的模式，采用综合监控系统作为控制系统的核心，通过对牵引用电,车站机电设备、照明用电等分项用电数据,以及各车站和场段等功能场所的用水,用气等各类能源消耗数据的采集、在线分析统计,实现城市轨道交通能源消耗的精细化管理。
关键词：轨道交通；能源管理；节能管理；精细化管理1.概述在城市轨道交通中，能源消耗主要由车辆运行的牵引耗能和车站机电设备耗能两部分组成，而机电设备耗能则主要集中在通风空调系统中。
能源管理系统（EMS）通过现场智能表计获取现场能耗数据，系统基于获取到的各类能源的原始数据，进行处理分析，并实现能源在线计量、能源负荷实时监测、电能质量实时监测、能耗数据统计，能源告警管理等功能，促使地铁科学、合理、安全的用能，以提高电能管理水平及社会和经济效益。
2.系统架构设计能源管理系统采用分层、分模块的设计方式实现，由下往上分为接入层、数据处理层、数据展现层。
接入层负责设备层的接口，通过协议转换完成设备数据的接入和控制命令下发，采用插件技术实现对接口通信协议的扩展。
数据处理层是系统的核心，实时数据平台采用内存数据库对采集到的海量数据进行实时处理，形成事件、报警、状态变化等基础数据，并提供外部接口，供其它系统获取数据。
数据展现层为用户提供可视化监控界面。
2.1.系统数据流车站FEP采集低压动照系统的低压侧电能数据、中央采集PSCADA的高压侧电能数据，送给实时服务器处理后，把变化的数据推送到订阅的客户端。
客户端接收到数据后分别更新到组态页面、报警管理器或者事件管理器的显示，并将电能数据保存到历史数据库。
设备状态监视数据流如下图所示：当需要进行设备控制时，操作员通过客户端发送控制请求到车站的实时服务器，实时服务器进行相应的检查后把请求转发给FEP，FEP根据约定进行协议转换后发送到子系统执行，同时返回响应。

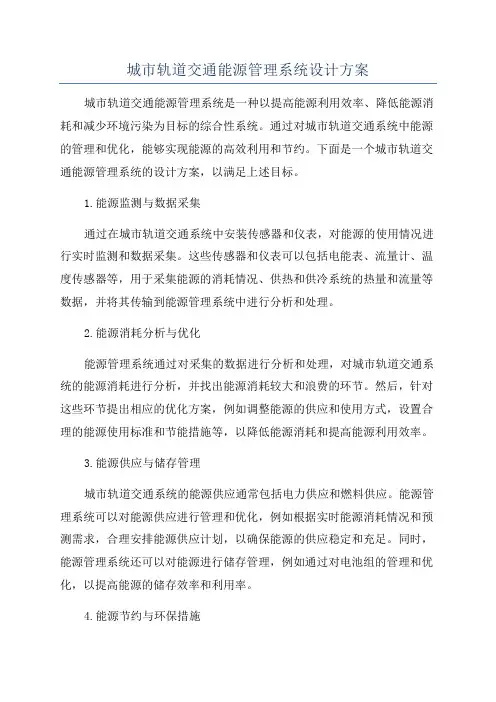

城市轨道交通能源管理系统设计方案城市轨道交通能源管理系统是一种以提高能源利用效率、降低能源消耗和减少环境污染为目标的综合性系统。
通过对城市轨道交通系统中能源的管理和优化，能够实现能源的高效利用和节约。
下面是一个城市轨道交通能源管理系统的设计方案，以满足上述目标。
1.能源监测与数据采集通过在城市轨道交通系统中安装传感器和仪表，对能源的使用情况进行实时监测和数据采集。
这些传感器和仪表可以包括电能表、流量计、温度传感器等，用于采集能源的消耗情况、供热和供冷系统的热量和流量等数据，并将其传输到能源管理系统中进行分析和处理。
2.能源消耗分析与优化能源管理系统通过对采集的数据进行分析和处理，对城市轨道交通系统的能源消耗进行分析，并找出能源消耗较大和浪费的环节。
然后，针对这些环节提出相应的优化方案，例如调整能源的供应和使用方式，设置合理的能源使用标准和节能措施等，以降低能源消耗和提高能源利用效率。
3.能源供应与储存管理城市轨道交通系统的能源供应通常包括电力供应和燃料供应。
能源管理系统可以对能源供应进行管理和优化，例如根据实时能源消耗情况和预测需求，合理安排能源供应计划，以确保能源的供应稳定和充足。
同时，能源管理系统还可以对能源进行储存管理，例如通过对电池组的管理和优化，以提高能源的储存效率和利用率。
4.能源节约与环保措施能源管理系统可以通过提供节能措施和环保策略，进一步降低城市轨道交通系统的能源消耗和环境污染。
例如，通过监测列车的运行速度、车头供电电压等参数，实现能源的精细控制和调节；通过优化列车的调度和排班，减少空驶和拥堵时间，降低能源消耗和环境压力；通过推广使用清洁能源和新能源技术，减少化石能源的使用，提高能源资源的可持续性利用。
5.能源管理系统与其他系统的集成能源管理系统还可以与其他城市轨道交通系统的管理系统进行集成，例如信号系统、调度系统、安全系统等，以实现统一的管理和协调控制。
通过与其他系统的集成，能够更好地获取各系统的数据和信息，提高能源管理的准确性和效率。
能源管理系统(EMS)（一）引言概述：能源管理系统(EMS)是一种全面管理和控制能源消耗的系统，可以实时监测能源使用情况，提高能源利用效率，降低环境污染。
本文将详细介绍EMS的重要性和功能，并探讨其在能源管理中的应用。
正文内容：1. 能源管理系统简介- 定义：能源管理系统是指通过综合利用计算机、通信和自动化技术，对能源使用进行全面的监测、管理和控制的系统。
- 目的：提高能源利用效率、降低能源成本、减少环境污染。
- 组成：传感器、数据采集系统、数据处理系统、监控与控制系统等。
2. 能源管理系统的重要性- 资源紧缺：能源是人类社会发展的重要基础，健全的能源管理系统可以帮助合理利用有限的能源资源。
- 环境保护：高效能源管理可以减少能源消耗和碳排放，有效降低环境污染。
- 经济效益：优化能源利用可以降低能源成本，在企业和个人层面创造经济效益。
3. 能源管理系统的功能- 监测与测量：通过传感器实时监测各种能源的使用情况，如电力、燃气、水等。
- 数据分析与报告：对所收集到的数据进行分析，生成能源使用报告，帮助用户了解能源消耗情况。
- 能源计划与优化：根据能源需求和供应情况，制定合理的能源计划，优化能源利用。
- 异常报警与故障处理：通过监测与分析，能及时发现能源使用异常和故障，并进行快速处理。
- 节能措施管理：根据数据分析结果，制定有效的节能措施，并监测其执行效果。
4. 能源管理系统的应用领域- 工业领域：对生产线能源消耗进行监控和管理，优化能源配置，提高生产效率。
- 商业建筑：监测和控制建筑能耗，实现智能化调控，降低能源成本。
- 公共设施：对公共交通、医疗设施、学校等的能源使用进行管理，实现能源节约。
- 居民生活：帮助居民了解能源使用情况，提供节能建议，促进低碳生活。
5. EMS未来发展方向- 基于云计算和大数据分析的能源管理系统：利用云计算将分布在不同地点的能源数据集中管理和分析，提高系统的智能化水平。
- 可再生能源整合：将可再生能源整合到能源管理系统中，提高系统的可持续性。

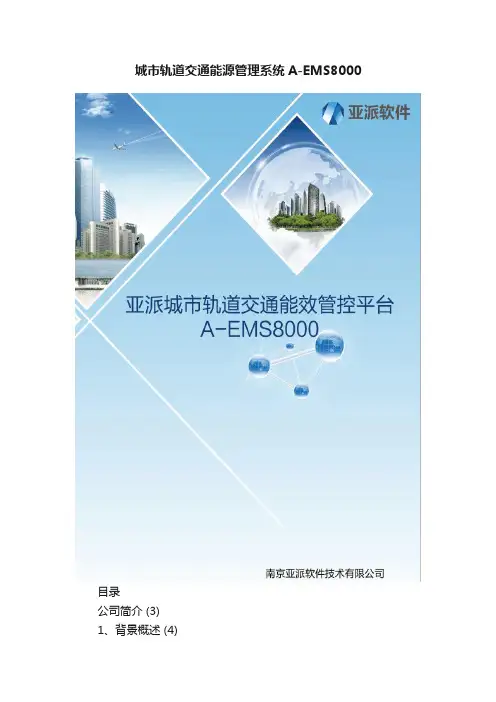

城市轨道交通能源管理系统A-EMS8000目录公司简介 (3)1、背景概述 (4)2、标准和政策 (5)3、A-EMS8000能效管控平台介绍 (6) 3.1平台概述 (6)3.2平台组成 (7)3.3平台配置 (7)4、A-CMS能耗监测系统 (8)4.1系统简介 (8)4.2网络拓扑图 (8)4.3主要功能及特点 (9)4.4客户价值 (9)5、A-PQMS电能安全监测系统 (10) 5.1系统简介 (10)5.2网络拓扑图 (10)5.3主要功能及特点 (11)5.4客户价值 (11)6、A-EAS专家诊断分析系统 (12) 6.1系统简介 (12)6.2系统架构图 (12)6.3主要功能及特点 (12)6.4客户价值 (13)7、A-ESCS节能控制系统 (14)7.1系统简介 (14)7.2网络拓扑图 (14)7.3主要功能及特点 (14)7.4客户价值 (15)8、A-IPS信息发布系统 (16)8.1系统简介 (16)8.2网络拓扑图 (16)8.3主要功能及特点 (16)8.4客户价值 (17)9、系统集成 (17)9.1简介 (17)9.2系统架构图 (17)9.3系统特点 (18)9.4客户价值 (18)10、终端设备 (18)10.1多功能电力仪表 (18)10.2数据采集器 (21)10.3节能控制器 (22)10.4A-EMS-WK100联网型温控器 (22)10.5A-EMS-WSK100智能温湿度传感器 (23)10.6A-EMS-KQZ100空气质量传感器 (24)10.7A-EMS-GQ100光照度传感器 (24)10.8A-EMS-YJ100液体流量传感器 (25)11、上图示意 (26)12、资质证书 (27)13、服务承诺 (31)公司简介南京亚派软件技术有限公司，位于南京高新技术开发区，已通过双软企业认证，是一家致力于节能技术和能源管理技术研究的高新技术企业，并努力成为业界领先的节能增效整体解决方案和产品提供商。
EMS能源管理系统简介EMS能源管理系统简介一、引言能源管理是现代社会发展的重要课题，有效的能源管理可以提高能源利用效率，减少能源消耗和环境污染。
EMS能源管理系统作为一种集成化的管理工具，可以帮助企业实现对能源的全面监控和管理，从而提高能源利用效率，并达到节能减排的目标。
二、系统概述EMS能源管理系统是一种利用计算机技术和通信技术，将各个能源消耗设备、系统和流程进行数据监测、分析和控制的管理系统。
通过各种传感器和自动化设备，EMS能够实时监测能源的消耗情况，并通过数据分析、模型预测和控制策略来实现对能源的优化管理。
三、系统架构EMS能源管理系统的架构包括以下几个主要组成部分：1、数据采集与监测单元：负责采集各种能源消耗设备的数据，并将其发送到数据中心进行处理和存储。
2、数据存储与处理中心：负责接收、存储和处理数据，进行数据分析和模型建立，能源消耗统计和分析报告。
3、控制与调节单元：通过与能源消耗设备的通信，对其进行远程控制和调节，实现能源的优化利用。
4、用户界面与操作平台：提供给用户进行数据查询、报表查看和操作控制的图形化界面。
四、系统功能EMS能源管理系统具有以下主要功能：1、实时监测：能够实时采集和监测各种能源消耗设备的数据，包括用电量、用水量、用气量等。
2、数据分析与预测：通过对采集数据进行分析和建模，可以预测能源消耗趋势，提前发现问题并进行调整。
3、能源节约控制：根据能源消耗情况和控制策略，对能源消耗设备进行控制和调节，实现节能减排的目标。
4、报表与分析：能够各种能源消耗统计和分析报告，帮助用户了解能源使用情况和节能效果。
五、附件本文档附带以下附件：1、EMS能源管理系统用户手册：详细介绍系统的安装、配置和使用方法。
2、EMS能源管理系统技术规格：详细描述系统的硬件配置要求和软件功能要求。
六、法律名词及注释1、能源管理：是指对能源的合理利用和有效管理，包括能源消耗监测、能源节约控制和能源利用优化等方面。
能源管理系统(EMS)能源管理系统(EMS)范本1. 引言1.1 目的本文档旨在提供一个详细的能源管理系统(EMS)的定义、功能、设计、实施和维护的指南，以便于有效管理和优化能源使用。
1.2 背景能源管理系统(EMS)是指集成多个技术和方法来监测、控制和优化能源使用的系统。
它可以帮助组织实现能源消耗的可持续发展，并降低能源成本，提高能源效率。
2. 定义2.1 能源管理系统(EMS)的定义能源管理系统(EMS)是一种集成多个技术和方法来监测、控制和优化能源使用的系统，旨在帮助组织实现能源消耗的可持续发展，并降低能源成本，提高能源效率。
2.2 能源管理系统(EMS)的重要性通过能源管理系统(EMS)，组织可以实现以下目标：- 提高能源效率：通过监测和分析能源使用情况，找到优化能源消耗的方法。
- 降低能源成本：通过优化能源使用和采用节能措施，减少能源开支。
- 实现可持续发展：减少对环境的影响，降低碳足迹。
3. 功能能源管理系统(EMS)应具备以下基本功能：3.1 数据采集和监测- 收集能源使用数据，包括电能、燃气、水等。
- 监测能源使用情况，实时反馈能源消耗情况。
3.2 数据分析和报告- 分析能源使用数据，发现潜在的能源浪费和节能机会。
- 能源使用报告，提供详细的能源消耗分析和建议。
3.3 能源优化和控制- 提供能源优化建议，帮助组织降低能源消耗。
- 控制能源设备，实现能源的智能管理和优化。
4. 设计4.1 系统架构能源管理系统(EMS)的系统架构如下图所示：[插入系统架构图]4.2 数据采集和监测- 部署传感器和仪表设备，用于采集能源使用数据。
- 设计数据采集系统，将采集到的数据传输到能源管理系统。
4.3 数据分析和报告- 设计数据分析模型，用于分析能源使用数据，发现能源浪费和节能机会。
- 设置报告系统，能源使用报告。
4.4 能源优化和控制- 设计能源优化算法和模型，帮助组织降低能源消耗。
- 开发能源控制界面，实现能源设备的智能控制和优化。
城市轨道交通空调与能源管理系统城市轨道交通作为现代都市不可或缺的公共交通方式，其安全、高效、舒适运营对城市发展具有重要意义。
在轨道交通系统中，空调与能源管理系统是其重要的组成部分，直接关系到轨道交通的运行效率、能源消耗和乘客的舒适度。
空调系统城市轨道交通的空调系统主要分为两种形式：集中式空调和分体式空调。
集中式空调系统通过集中的冷热源设备为列车提供所需的冷热能量，而分体式空调则安装在每节车厢内，独立进行制冷和制热。
集中式空调系统集中式空调系统的优点在于能效比较高，系统维护和管理相对集中，但需要较大的空间来布置空调设备，且在运行过程中会产生较大的噪音。
分体式空调系统分体式空调系统则具有安装方便、噪音低等优点，但能效相对较低，系统维护和管理也比较分散。
能源管理系统能源管理系统主要包括能源监测、能源优化和能源控制三个部分。
能源监测能源监测主要是通过安装在轨道交通车辆和车站的各种传感器，实时收集能源消耗数据，如电能、热能等，以便于对能源使用情况进行实时监控。
能源优化能源优化主要是对能源消耗数据进行分析和处理，找出能源消耗的规律和存在的问题，从而制定出合理的能源使用方案，提高能源使用效率。
能源控制能源控制是通过控制系统，对轨道交通车辆和车站的能源设备进行实时调控，以实现能源的高效使用。
如在夏季高峰期，对空调系统进行调整，以降低能源消耗。
城市轨道交通的空调与能源管理系统是一个复杂的系统工程，需要综合考虑各种因素，才能实现轨道交通的安全、高效和舒适运行。
轨道交通空调系统的设计与选型城市轨道交通的空调系统设计需要考虑诸多因素，如车辆类型、乘客数量、线路环境等。
在设计过程中，应充分考虑系统的可靠性、安全性、节能性和维护性。
设计原则1.可靠性：空调系统应保证在各种工况下都能正常运行，不影响轨道交通的正常运营。
2.安全性：空调系统应具备防火、防爆、防毒等安全性能，确保乘客安全。
3.节能性：空调系统应采用高效节能设备和技术，降低能源消耗。
能源管理系统(EMS) 1.引言1.1 目的1.2 范围1.3 定义1.4 参考文献2.系统概述2.1 系统架构2.2 功能介绍2.3 系统界面2.4 系统组成部分①数据采集模块②数据存储模块③数据分析模块④报警与预警模块⑤监控与控制模块3.系统安装与配置3.1 硬件要求3.2 软件要求3.3 安装过程3.4 配置选项①数据源配置②用户权限配置③报警设置④数据展示配置4.系统使用指南4.1 登录与注销4.2 主界面介绍4.3 数据展示与分析 4.4 历史数据查询 4.5 报警与预警处理 4.6 监控与控制操作 4.7 用户管理4.8 系统日志5.系统维护与故障排除5.1 数据库备份与恢复5.2 系统维护任务5.3 故障排除①常见问题解决②日志分析与问题定位6.系统更新与升级6.1 更新需求分析6.2 更新计划6.3 更新过程6.4 升级须知7.法律法规7.1 能源管理相关法律名词及注释 7.1.1 可再生能源法7.1.2 节能法7.1.3 碳排放限制法7.1.4 能源备份法7.2 法律法规遵守事项8.附录8.1 附件1：系统接口说明8.2 附件2：数据报表示例8.3 附件3：用户手册补充材料9.结束语本文档涉及附件：1.附件1：系统接口说明2.附件2：数据报表示例3.附件3：用户手册补充材料本文所涉及的法律名词及注释：1.可再生能源法：规定了可再生能源的开发与利用政策。
2.节能法：要求单位和个人在生产、生活中采取节能措施，提高能源利用效率。
3.碳排放限制法：限制碳排放，以减少温室气体排放，应对气候变化。
4.能源备份法：要求能源供应商提供稳定的能源供应，确保能源的可靠性。
目录公司简介 (3)1、背景概述 (4)2、标准和政策 (5)3、A-EMS8000能效管控平台介绍 (6)3.1平台概述 (6)3.2平台组成 (7)3.3平台配置 (7)4、A-CMS能耗监测系统 (8)4.1系统简介 (8)4.2网络拓扑图 (8)4.3主要功能及特点 (9)4.4客户价值 (9)5、A-PQMS电能安全监测系统 (10)5.1系统简介 (10)5.2网络拓扑图 (10)5.3主要功能及特点 (11)5.4客户价值 (11)6、A-EAS专家诊断分析系统 (12)6.1系统简介 (12)6.2系统架构图 (12)6.3主要功能及特点 (12)6.4客户价值 (13)7、A-ESCS节能控制系统 (14)7.1系统简介 (14)7.2网络拓扑图 (14)7.3主要功能及特点 (14)7.4客户价值 (15)8、A-IPS信息发布系统 (16)8.1系统简介 (16)8.2网络拓扑图 (16)8.3主要功能及特点 (16)8.4客户价值 (17)9、系统集成 (17)9.1简介 (17)9.2系统架构图 (17)9.3系统特点 (18)9.4客户价值 (18)10、终端设备 (18)10.1多功能电力仪表 (18)10.2数据采集器 (21)10.3节能控制器 (22)10.4A-EMS-WK100联网型温控器 (22)10.5A-EMS-WSK100智能温湿度传感器 (23)10.6A-EMS-KQZ100空气质量传感器 (24)10.7A-EMS-GQ100光照度传感器 (24)10.8A-EMS-YJ100液体流量传感器 (25)11、上图示意 (26)12、资质证书 (27)13、服务承诺 (31)公司简介南京亚派软件技术有限公司，位于南京高新技术开发区，已通过双软企业认证，是一家致力于节能技术和能源管理技术研究的高新技术企业，并努力成为业界领先的节能增效整体解决方案和产品提供商。
为契合当今全球化的节能环保趋势，亚派软件投入了巨大的人才和技术成本，旨在加强能效管控技术的研究和应用。
作为新兴的节能技术企业，亚派软件依托国家级高新区的创新平台，组建了一支以研究生为主体的高学历精英化研发队伍，为技术的深化发展提供了优越的环境。
年轻、专业且极富创新力的团队成功开发出了行业领先的能效管控平台——能效管控专家系统。
能效管控专家系统率先采用模块平台化、可视化架构，对系统的简便性做出了独特的创新；同时融合最新的互联网信息技术，致力于满足客户的个性化需求，可进行高性能的需求方案定制。
依托母公司亚派科技在智能电力方面的强大技术优势和市场资源，亚派软件过去几年取得了优秀的业绩，借助母公司的销售团队网络和售后力量，业已形成了多层次、全方位、反应快速的全国性服务网络，全面响应客户的发展需求。
公司的“能效管控”技术、“无功补偿”技术已经顺利通过了中国质量认证中心（CQC）的节能技术认定。
此外，能效管控平台、有源电力滤波器控制软件、静止无功发生器调试软件、有源电力滤波器显示界面软件等均已完成计算机软件著作权登记。
软硬件双项实力均在中国节能技术领域内快速崛起。
未来，亚派软件将发挥自身的优势，继续秉承“安全智控、极致能效”的经营理念，开拓更为广泛的节能领域，持续为客户创造更大的节能价值；以创新、绿色、高效的企业形象引领节能行业的发展，努力发展成为中国智慧节能第一品牌！1、背景概述随着城市化步伐加快，城市规模急剧扩大，交通的矛盾日益突出，城市轨道交通具有运量大、运程长、低成本、安全、节能、环保等明显优势，是解决城市交通矛盾的重要措施。
城市轨道交通是高技术、高造价、高运营成本的城市公共交通，如何在确保安全运行的前提下降低能耗费用、减少污染排放，是城市轨道交通建设和管理单位的工作重点。
当前，城市轨道交通供电系统的结构越来越复杂，引进先进技术的同时出现了大量的非线性负荷和冲击性负荷，如整流设备、变频设备、大功率电力电子设备和电磁开关等，造成供电系统的电能质量（包括谐波、电压波动和闪变、不平衡度、功率因数等）的技术指标不同程度地超标。
这些电能安全问题成为城市轨道交通供电系统的潜在危险，威胁到城市轨道交通的安全运行，在城市轨道交通的运营中需要监测和管理电能安全，保障城市轨道交通的安全运行。
据相关报告显示，城市轨道交通是耗能大户，一个标准车每公里的能耗接近3度，站点的电费一项就占运营直接成本的20%。
为了降低地铁的运营成本，地铁运营公司从各个方面和环节采取节能措施，建立电能安全和能耗数据的监测和全面系统化的能源管理手段，持续有效的降低运营成本。
为了有效规范和指导城市轨道交通行业的能源管理系统建设，使得能源管理体系制度能够真正落地且实现节能目标，大型城市已经相继出台了《城市轨道交通能源管理系统技术规程》。
南京亚派软件技术有限公司根据城市轨道交通运营和节能的需求，结合技术规范和规程研发的城市轨道交通能效管控平台（A-EMS8000），可以完成电能安全的监测、能耗数据的监测及分析、节能控制和信息发布，最终实现轨道交通安全运行、节能环保。
2、标准和政策《城市轨道交通安全防范系统技术要求》GB/T26718-2011《城市轨道交通能源管理系统技术规程》DGJ32/TJ132-2011《城市轨道交通系统能耗控制体系及方法研究》（上海轨道交通技术研究中心）《北京市轨道交通线路能源管理系统建设暂行规定》《公共建筑节能设计标准》GB50189-2005《建筑照明设计标准》GB50034-2004《节能监测技术通则》GB/T15316-2009《综合能耗计算通则》GB/T2589-2008《绿色建筑评价标准》GB50378-2006《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则》《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》《国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则》《国家机关办公建筑和大型公共建筑能耗监测系统数据中心建设与维护技术导则》《国家机关办公建筑和大型公共建筑能耗监测系统建设、验收与运行管理规范》。
3、A-EMS8000能效管控平台介绍3.1平台概述亚派轨道交通能效管控平台（A-EMS8000）以空调通风系统、照明系统、给排水系统、扶梯电梯系统和供配电系统等为管理对象，通过分布式现场控制网络集成各类计量装置与监控终端，实现地铁车站及沿线附属建筑（控制中心、车辆段、停车场、主所等）能源数据实时在线监测和分类、分项、分户计量，并且根据地铁车站及沿线附属建筑具有固定的运营时间以及车站人流量按时间规律分布的特点，对各种用能设备进行自动化监控与带能控制，实现节能减排、降低运营成本的目的，同时提高地铁能源自动化管理水平。
能效管控平台拓扑架构如图1所示。
本系统具有拓扑结构灵活、传输介质和方式多样、传输速度快，抗干扰能力强等优点，且RS485网络采用的Modbus-RTU通信协议符合国际标准，为大部分工业产品通用接口标准，可实现产品的互换性，方便后期网络拓展和维护。
此外，通过RS485网络与Internet连接，可以实现系统的远程监控管理。
图1A-EMS8000平台拓扑图3.2平台组成A-EMS8000平台主要包含以下五大系统：能耗监测系统（A-CMS）、电能安全监测系统（A-PQMS）、专家诊断分析系统（A-EAS）、节能控制系统（A-ESCS）和信息发布系统（A-IPS）。
此外，本平台可灵活进行第三方系统集成。
对于有特殊需求的场合，亚派可以为客户量身定制一套节能增效整体提解决方案——定制化能效管控系统。
图2能效管控平台组成框图3.3平台配置轨道交通能效管控平台是节能增效的整体解决方案，是软件与硬件有机结合的平台。
按照采集点数量的不同，分为小容量（1000点）、中等容量（10000点）、大容量（100000点）三个等级。
为了方便用户有效进行产品选型，特制定下表（仅包含系统的主要部件）：部件名称型号数量采集点数备注能效管控平台软件A-EMS8000S1套1000 A-EMS8000M1套10000 A-EMS8000L1套100000能耗监测系统A-CMS1套按需配置电能安全监测系统A-PQMS1套按需配置专家诊断分析系统A-EAS1套按需配置节能控制系统A-ESCS1套按需配置信息发布系统A-IPS1套按需配置系统集成根据客户需求定制1套服务器（按采集点选择）普通配置3台1000中等配置3台10000高端配置若干100000按需配置多功能电力仪表A-MPD10YE若干/按需配置4、A-CMS能耗监测系统4.1系统简介能耗监测系统（A-CMS）采用B/S架构设计，按照《城市轨道交通安全防范系统技术要求》GB/T26718-2011,《城市轨道交通能源管理系统技术规程》DGJ32/TJ132-2011等要求，运用先进的测控技术、通讯技术和大容量、高效数据采集技术，采用多级服务器实现分布式能源数据采集与集中管理，为轨道交通能耗设备管理提供必要的依据，实现对用户能耗设施、能耗细节和能耗趋势的完全掌控。
4.2网络拓扑图（可多选）A-MPD10YH若干/按需配置数据采集器A-EMS-DA100若干/按需配置节能控制器A-EMS-SC100若干/按需配置液晶显示器若干/按需配置UPS若干/按需配置交换机若干/按需配置打印机若干/按需配置屏蔽通讯电缆若干/按需配置网线若干/按需配置其它若干/按需配置图3能耗监测系统拓扑图表1平台配置表4.3主要功能及特点✧能源分类监测：电、水、燃气等；✧能源分项监测：低压用电分项为牵引用电、动力和照明用电（照明插座用电、动力用电、空调通风用电、特殊用电、商业用电）；用水分项为生活用水、空调用水、消防用水及其他用水；✧能源分户监测：以地铁车站、沿线建筑（控制中心、车辆段、停车场、主所）为基本管理单位，计量其各类能源的使用总量，并可结合规范制度，进行能耗定额考核。
分类分项分户电牵引用电各个车站动力、照明用电照明插座用电控制中心动力用电各个车辆段及综合基地综合办公楼空调通风用电检修库特殊用电维修车间商业用电泵房水生活用水食堂空调用水其他消防用水商户其他用水其他燃气燃油其他表2能耗监测系统分类、分项、分户列表4.4客户价值1）通过能耗基础数据的分析，可以帮助管理者找出能耗问题所在，为下一步的节能改造提供科学的依据。
2）了解能源消耗的明细，帮助管理者实现能源的合理分配与优化。
3）了解各分户单位的用能情况，促进企业能源管理制度的建立，推动节能工作的开展，将直接产生经济效益。
4）全面监测能源的使用情况、分析能源的使用趋势，提供可视化的数据共享平台。
5、A-PQMS电能安全监测系统5.1系统简介当今城市轨道交通配电系统中，类似变频器、UPS、开关电源、电子照明等电力电子整流设备已经大量应用，在设备性能得到提升的同时，谐波污染的问题对系统的能耗、供电安全性、甚至对生产和业务运行本身的质量造成了严重的影响。
